Openlayers：海量图形渲染之WebGL渲染

news2025/4/15 13:28:30

最近由于在工作中涉及到了海量图形渲染的问题，因此我开始研究相关的解决方案。我在网络上寻找相关的解决方案时发现许多的文章都提到利用Openlayers中的WebGLPointsLayer类，可以实现渲染海量的点，之后我又了解到利用WebGLVectorLayer类可以渲染其它的图形。经过测试我发现利用WebGL图层真的可以简单方案实现对海量图形的渲染，但是其对ol版本有很高的要求。

一、WebGL渲染的现状

1.版本要求高

在使用的过程中我发现，WebGLPointsLayer和WebGLVectorLayer属于是最新的实验性的API，它们对ol版本的要求很高（我一开始使用的10.1.0的ol当中居然都没有WebGLVectorLayer类，我升级到最新的10.5.0版本后才可以使用）。

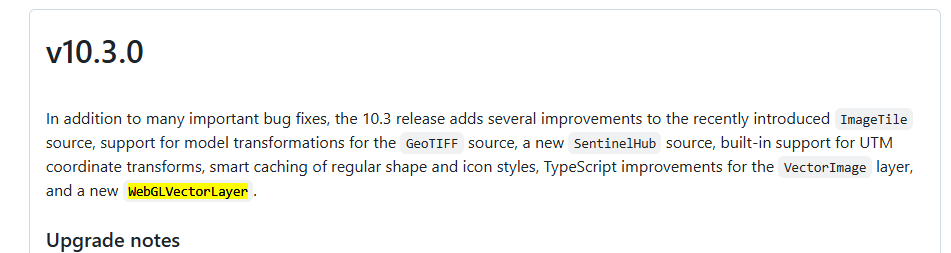

WebGLVectorLayer需要至少10.3.0的版本才能使用。

2.缺乏参考资料

目前我再官方的API文档中搜索WebGLPointsLayer和WebGLVectorLayer均无相关的API介绍。

想要了解它们的使用方式我推荐参考以下的几个官方示例：

Icon Sprites with WebGL
WebGL Vector Layer

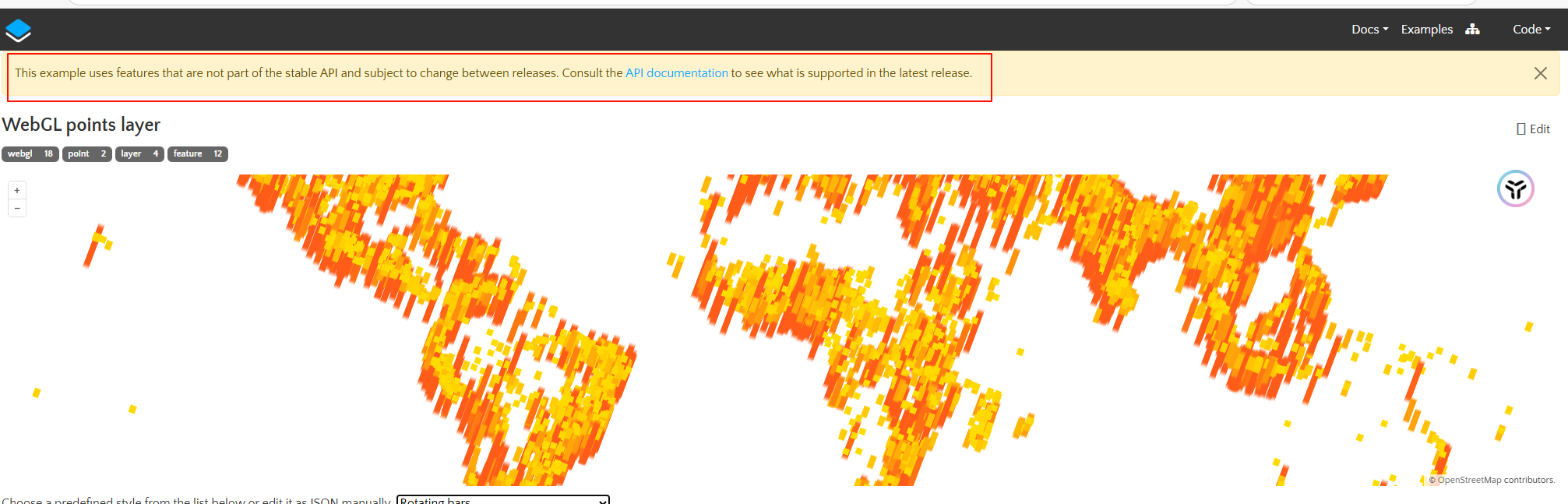

WebGL points layer

3.谨慎使用WebGL矢量图层

总的来说WebGL矢量图层是一种十分方便快捷的解决海量图形渲染问题的方案，我个人感觉这种WebGL渲染也应该是Openlayers未来的一个更新方向。

但是目前这些接口并不稳定未来可能会发生变化，并且目前恐怕也很少有项目会去使用最新版本的ol，因此不推荐在生产项目中使用这种方案来解决海量图形渲染问题。

二、使用WebGLPointsLayer渲染点

在下面的示例中我随机生成了10w个点并通过WebGLPointsLayer渲染到了地图中。

webgl渲染10w点

/**
 *@abstract 生成当前地图范围内的随机点数据
 * @param {*} map
 * @param {number} count 点数量
 * @returns
 */
export const randomPointFeature = (map, count) => {
  const point = turf.randomPoint(count, {
    bbox: map.getView().calculateExtent(map.getSize()),
  });

  const features = new GeoJSON().readFeatures(point);

  return features;
};

import { Vector as VectorSource } from "ol/source";
import WebGLPointsLayer from "ol/layer/WebGLPoints";

function addRiver_webgl_point() {
  //生成10w+点
  const features = randomPointFeature(window.map, 100000);


  const pointSource = new VectorSource({
    features,
  });


  let style = {
    "circle-radius": 3,
    "circle-fill-color": "red",
  };

  const pointLayer = new WebGLPointsLayer({
    source: pointSource,
    style,
  });

  window.map.addLayer(pointLayer);

  Message.success("10w+点添加成功！");
}

三、使用WebGLVectorLayer渲染图形

WebGLPointsLayer图层只能添加点要素，如果要添加线或面要素则需要使用WebGLVectorLayer图层，下面的示例中我展示了使用WebGLVectorLayer图层向地图中渲染了一个由20w+的多边形组成的河流三角网。

webgl渲染河流三角网

import WebGLVectorLayer from "ol/layer/WebGLVector.js";
import { Vector as VectorSource } from "ol/source";
import GeoJSON from "ol/format/GeoJSON.js";

// 河流三角网数据
import riverGrid from "@/assets/geojson/LDJ.json";

function addRiver_webgl() {
  // 读取GeoJSON数据
  const riverMeshFeatures = new GeoJSON().readFeatures(riverGrid, {
    dataProjection: "EPSG:4547",
    featureProjection: "EPSG:4326",
  });

  const riverSource = new VectorSource({
    features: riverMeshFeatures,
  });

  const style = {
    "stroke-color": ["*", ["get", "COLOR"], [220, 0, 0]],
    "stroke-width": 4.5,
    "fill-color": ["*", ["get", "COLOR"], [255, 255, 255, 0.3]],
  };

  const riverLayer = new WebGLVectorLayer({
    source: riverSource,
    style,
  });

  window.map.addLayer(riverLayer);

  Message.success("河流三角网添加成功！");
}

四、flat样式

使用WebGL渲染矢量图形的流程非常简单，基本上就是创建一个矢量数据源，然后在将其添加到WebGL矢量图层中。

我个人感觉其中唯一的难点就是“给图层设置样式”，WebGL图层不能使用Style类来设置样式（如果用了会报错），需要使用 flat样式。

// ❌ 错误的样式设置方式
const style = new Style({
  image: new CircleStyle({
    radius: 5,
    fill: new Fill({
      color: "rgba(255, 0, 0, 0.5)",
    }),
    stroke: new Stroke({
      color: "#333",
      width: 1,
    }),
  }),
});

// ✅ 正确的样式设置方式
let style = {
  "circle-radius": 3,
  "circle-fill-color": "red",
};

我也是第一次接触到 flat样式（感觉有种既视感，似乎在哪里见过类似的东西 mapbox？），之后有时间我会好好研究一下。

花了几天的时间终于搞清楚了flat样式的基本用法，请参考我的这篇文章：

Openlayers：flat样式介绍-CSDN博客
