引言

边缘检测是计算机视觉和图像处理中的基础技术，它能有效识别图像中物体的边界，为后续的特征提取、目标识别等任务奠定基础。本文将详细介绍OpenCV中常用的边缘检测方法及其实现。

一、边缘检测基础概念

边缘是图像中像素值发生显著变化的位置，通常对应着物体的边界、纹理变化或光照变化。边缘检测的目的是识别这些变化区域。

边缘类型

1. 阶跃边缘：像素值突然变化（如黑白交界）
2. 斜坡边缘：像素值逐渐变化
3. 屋顶边缘：像素值先增加后减小

二、OpenCV中的边缘检测方法

1. Sobel算子

Sobel算子利用一阶导数检测边缘，分别计算水平和垂直方向的梯度。

sobel算子
cv2.Sobel(src, ddepth, dx, dy[, ksize[, scale[, delta[, borderType]]]])
参数：
src：输入图像
ddepth: 输出图像的深度（可以理解为数据类型），-1表示与原图像相同的深度
dx,dy:当组合为dx=1,dy=0时求x方向的一阶导数，
当组合为dx=0,dy=1时求y方向的一阶导数（如果同时为1，通常效果不佳）

ksize:（可选参数）Sobel算子的大小，必须是1,3,5或者7,默认为3。

代码如下：

import cv2
import numpy as np

# 读取图像
zhaoyun = cv2.imread('zhaoyun1.jpg',0)
# Sobel边缘检测
zhaoyun_x_64 = cv2.Sobel(zhaoyun,cv2.CV_64F,dx=1,dy=0)# 水平方向
zhaoyun_x_full = cv2.convertScaleAbs(zhaoyun_x_64)
zhaoyun_y_64 = cv2.Sobel(zhaoyun,cv2.CV_64F,dx=0,dy=1)# 垂直方向
zhaoyun_y_full = cv2.convertScaleAbs(zhaoyun_y_64)

zhaoyun_xy_sobel_full = cv2.addWeighted(zhaoyun_x_full,1,zhaoyun_y_full,1,0)

cv2.imshow('zhaoyun',zhaoyun)
cv2.imshow('zhaoyun_xy_sobel_full',zhaoyun_xy_sobel_full)
cv2.waitKey(0)

运行结果如下：

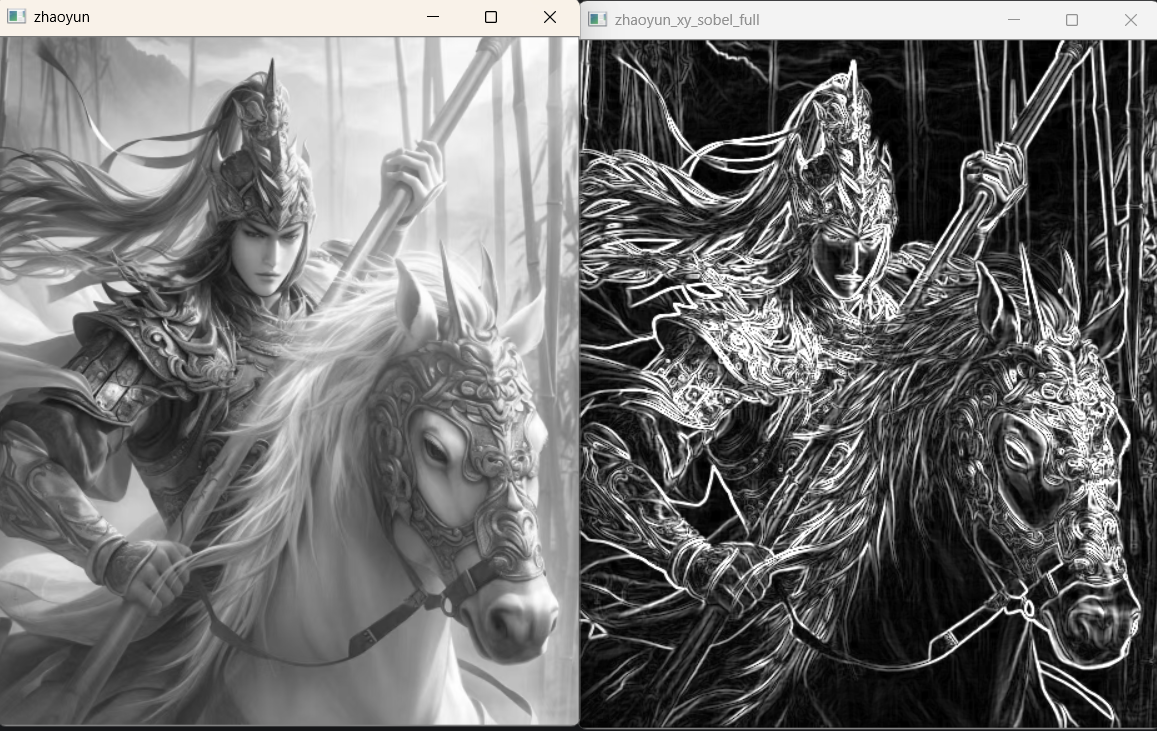

左图为原图，右图是使用Sobel算子进行边缘检测后的图：

2. Scharr算子

Scharr是Sobel的改进版，对边缘的响应更强。

cv.Scharr(src, ddepth, dx, dy[, dst[, scale[, delta[, borderType]]]])
src：输入图像
ddepth：输出图片的数据深度，由输入图像的深度进行选择
dx：x 轴方向导数的阶数
dy：y 轴方向导数的阶数

代码如下：

import cv2
import numpy as np
# 读取图像
zhaoyun = cv2.imread('zhaoyun.jpg',cv2.IMREAD_GRAYSCALE)
# Scharr边缘检测
zhaoyun_x_64 = cv2.Scharr(zhaoyun,cv2.CV_64F,dx=1,dy=0)
zhaoyun_x_full = cv2.convertScaleAbs(zhaoyun_x_64)
zhaoyun_y_64 = cv2.Scharr(zhaoyun,cv2.CV_64F,dx=0,dy=1)
zhaoyun_y_full = cv2.convertScaleAbs(zhaoyun_y_64)

zhaoyun_xy_Scharr_full = cv2.addWeighted(zhaoyun_x_full,1,zhaoyun_y_full,1,0)

cv2.imshow('zhaoyun_xy_Scharr_full',zhaoyun_xy_Scharr_full)
cv2.waitKey(0)

运行结果如下：

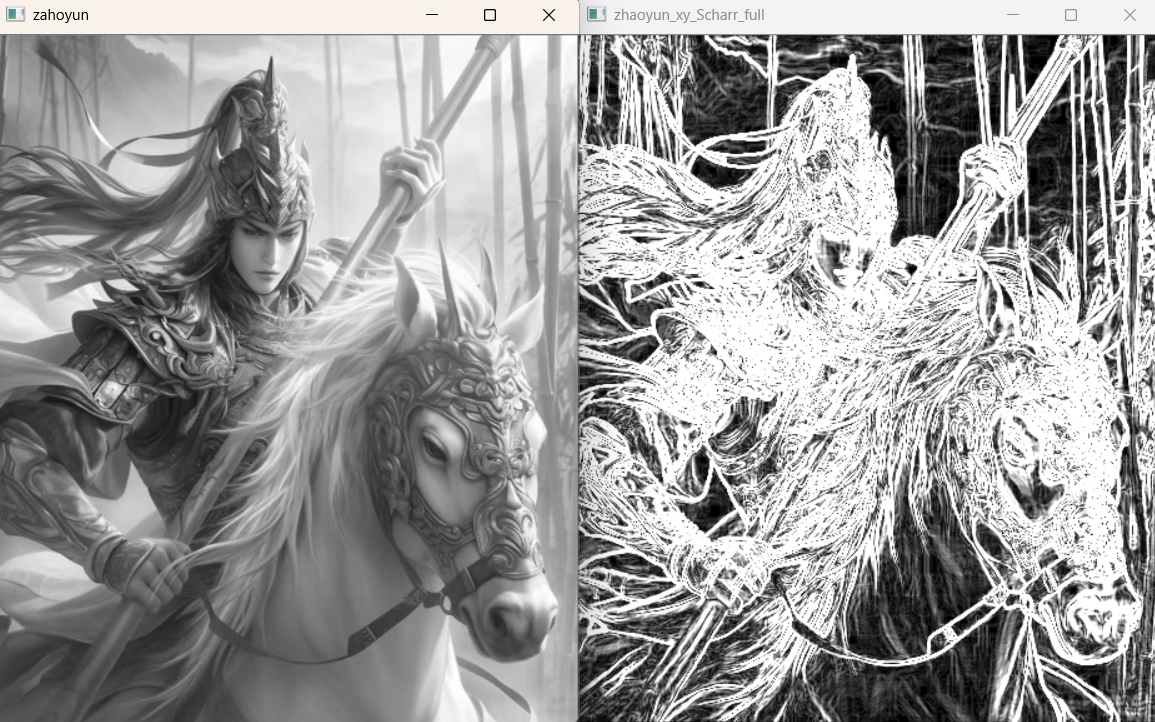

左图为原图，右图是使用Scharr算子进行边缘检测后的图：

3. Laplacian算子

Laplacian算子基于二阶导数，对噪声更敏感但能检测更细的边缘。

cv2.Laplacian(src, ddepth[, dst[, ksize[, scale[, delta[, borderType]]]]])
参数说明：
src：输入图像，可以是灰度图像，也可以是多通道的彩色图像
ddepth：输出图片的数据深度：
ksize：计算二阶导数滤波器的孔径大小，必须为正奇数，可选项
scale：缩放比例因子，可选项，默认值为 1
delta：输出图像的偏移量，可选项，默认值为 0

代码如下：

# 读取图像
zhaoyun = cv2.imread('zhaoyun.jpg',cv2.IMREAD_GRAYSCALE)
# Laplacian算子
zhaoyun_lap = cv2.Laplacian(zhaoyun,cv2.CV_64F)
zhaoyun_lap_full  = cv2.convertScaleAbs(zhaoyun_lap)

cv2.imshow('zhaoyun_lap_full',zhaoyun_lap_full)
cv2.waitKey(0)

运行结果如下：
左图为原图，右图是使用 Laplacian算子进行边缘检测后的图：

4. Canny边缘检测

最常用的边缘检测算法，包含以下步骤：

1. 高斯滤波去噪
2. 计算梯度幅值和方向
3. 非极大值抑制
4. 双阈值检测

cv.Canny( image, threshold1, threshold2[, apertureSize[, L2gradient]])
image 为输入图像。
threshold1 表示处理过程中的第一个阈值。fL
threshold2 表示处理过程中的第二个阈值。fH

代码如下：

# 读取图像
zhaoyun = cv2.imread('zhaoyun.jpg',cv2.IMREAD_GRAYSCALE)
cv2.imshow('zhaoyun',zhaoyun)
cv2.waitKey(0)
# Canny边缘检测
zhaoyun_canny = cv2.Canny(zhaoyun,100,150)
cv2.imshow('zhaoyun_canny',zhaoyun_canny)
cv2.waitKey(0)

运行结果如下：
左图为原图，右图是使用 Canny边缘检测后的图：

三、性能比较与选择建议

方法	优点	缺点	适用场景
Sobel	计算简单，速度快	对噪声敏感，边缘较粗	实时应用，初步边缘检测
Scharr	比Sobel精度更高	计算量略大	需要更精确边缘的场景
Laplacian	能检测二阶导数边缘	对噪声非常敏感	需要精细边缘的场景
Canny	边缘清晰完整，抗噪性好	计算复杂，参数调整困难	大多数通用边缘检测场景

四、总结

边缘检测是计算机视觉的基础操作，OpenCV提供了从传统算子到高级算法的完整实现。在实际应用中：

1. 对于实时性要求高的场景，可选择Sobel或Scharr
2. 需要精细边缘时，Laplacian是不错的选择
3. 大多数情况下，Canny算法能提供最佳平衡
4. 对于复杂场景，可考虑深度学习边缘检测方法

通过合理选择方法和参数调优，边缘检测技术可以广泛应用于工业检测、自动驾驶、医学影像分析等领域。

希望本文能帮助您理解和应用OpenCV中的边缘检测技术！
