一、B接口协议调阅实时视频接口介绍

B.6.1 接口描述

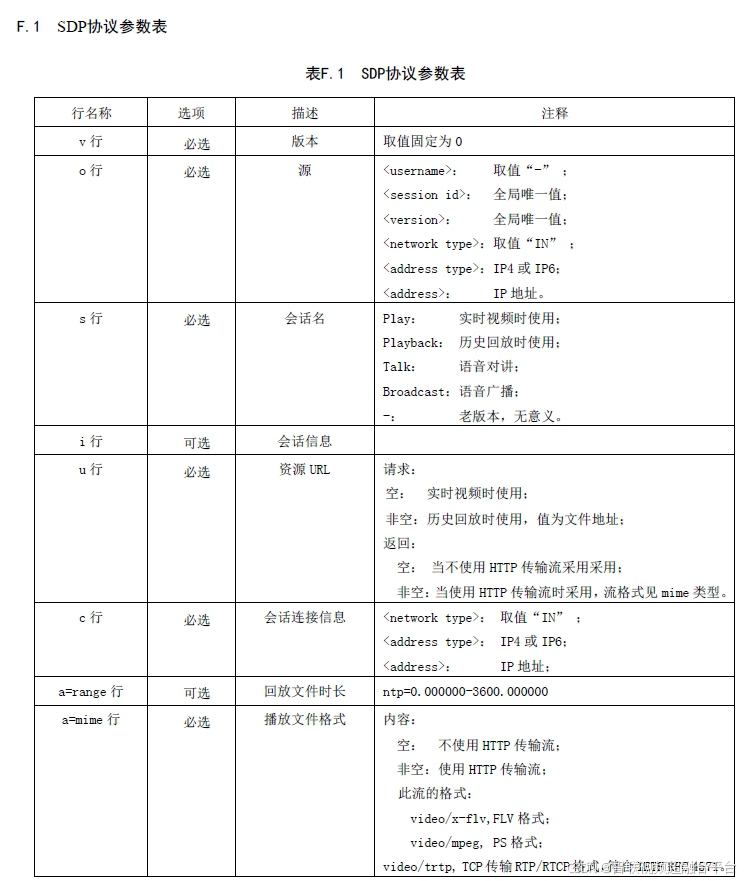

调阅实时视频包括信令接口和媒体流接口。 信令接口包含会话建立(SIP INVITE+SDP,SIP ACK) , 会 话断开(SIP BYE)，媒体流接口使用RTP/RTCP。SDP仅携带视频描述信息，SDP参数参见附录F。前端设备 收到平台的INVITE请求后根据SDP描述进行媒体协商，协商通过后打开前端系统摄像机设备将获得的实时 媒体流通过媒体通道发送到平台。会话建立成功后，前端系统在某些特殊情况下可以主动结束当前呼叫。 平台应支持视频流的分发，以降低对前端系统的操作频繁性和节省网络带宽。

注1：SIP协议传输要求支持UDP和TCP。

注2：RTP/RTCP协议传输需要支持UDP和TCP，TCP传输RTP/RTCP遵循IETF RFC 4571。当TCP传输时，前 端设备先发送一个RTCP SR 包，再开始发送RTP流，服务端通过用SR包中的SSRC来确认身份,再接收RTP流； 播放端先发一个RTCP RR 包，再开始接收RTP流，服务端通过用RR包中的SSRC来确认身份,再发送RTP流。

B.6.2 接口流程

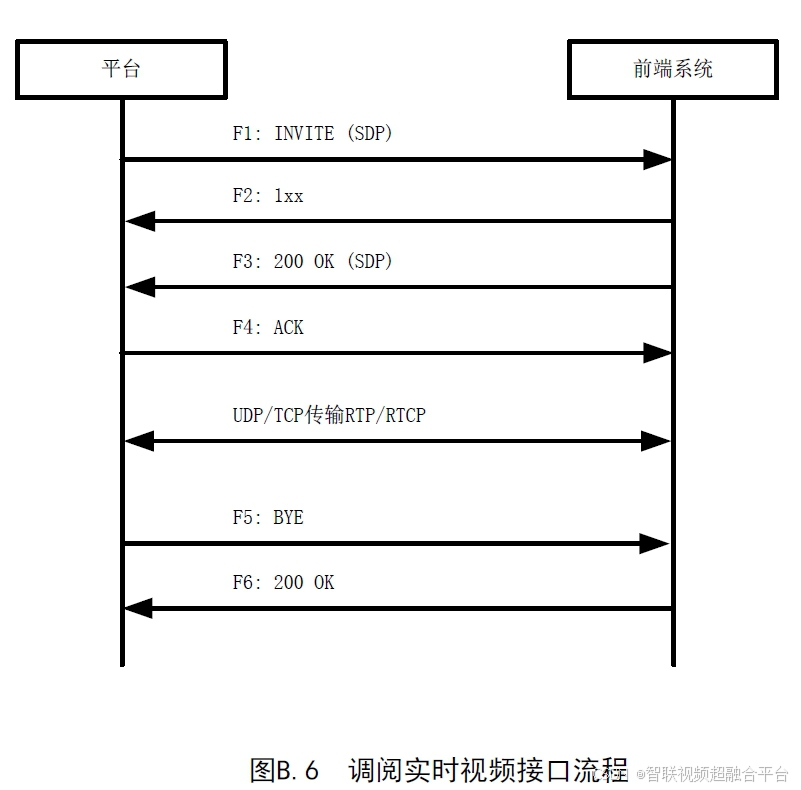

调阅实时视频的接口流程见图B.6。

主要功能流程如下：
a) F1：用户发送 INVITE 消息，携带 SDP 内容通过平台转发到前端设备；
b) F2：按照 SIP 要求，如前端系统在 0.5 s 内未能处理该请求，则先发送 1xx 临时响应通过平台转
发到用户；
c) F3：前端系统接受了调阅请求的操作，则发送携带 SDP 的 200 OK 响应通过平台转发到用户；
d) F4：用户发送 ACK 通过平台转发到前端设备； e) 视频流从前端系统传输经平台转发到用户；
f) F5：用户结束会话，发送 BYE 消息到通过平台转发到前端系统；
g) F6：前端系统发送确认，将媒体通道拆线。

B.6.3 接口参数

B.6.3.1 SIP头字段

重要的SIP头字段见表B.18。

B.6.3.2 SIP响应码

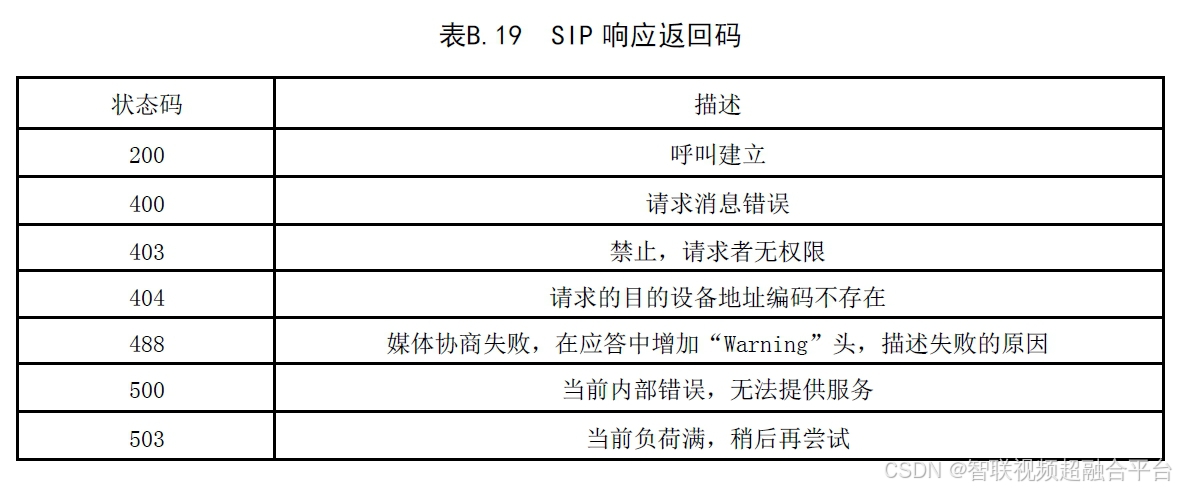

SIP响应码见表B.19。

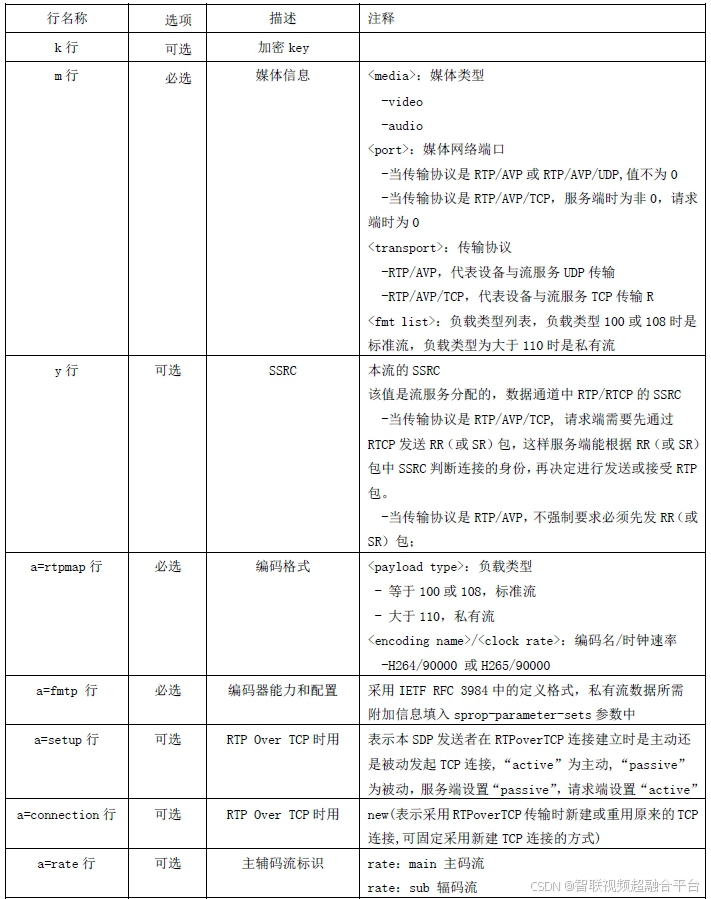

B.6.3.3 SDP参数定义

B.6.3.4 RTP动态Payload定义

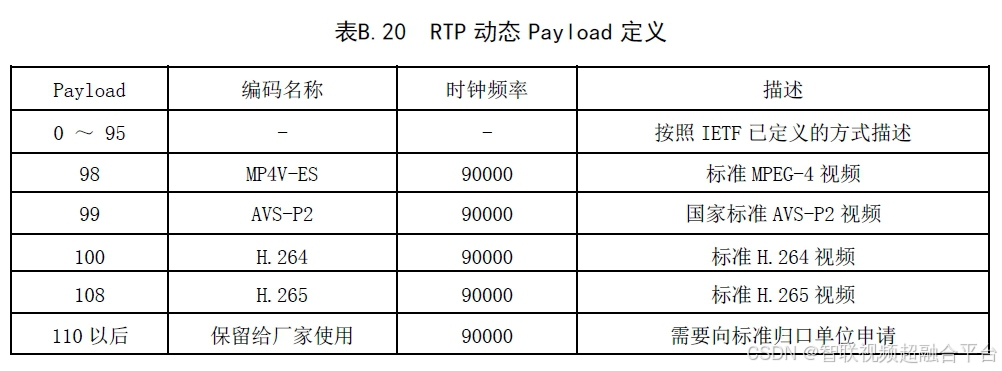

RTP动态Payload定义见表B.20。

B.6.4 消息示例

B.6.4.1 调阅实时视频请求

INVITE sip:前端设备地址编码@前端系统所属平台域名或IP地址 SIP/2.0
From: sip:用户地址编码@用户所属平台域名或IP地址;tag=3101300
To: sip:前端设备地址编码@前端系统所属平台域名或IP地址

Contact: sip:用户地址编码@用户所属平台域名或IP地址
Call-ID: c47k42
Via: SIP/2.0/UDP 用户所属平台IP地址;branch=z9hG4bK
CSeq: 1 INVITE
Content-Type: application/sdp
Content-Length: 消息体的长度

v=0
o=- 0 0 IN IP4 用户会话IP地址描述
s=Play
c=IN IP4 用户媒体IP地址描述
m=video 13578 RTP/AVP 100
y=123456
a=rtpmap:100 H264/90000
a=fmtp:100 CIF=1;4CIF=1;F=1;K=1
a=rate:main
a=recvonly

B.6.4.2 调阅实时视频请求响应

SIP/2.0 200 OK
From: sip:用户地址编码@用户所属平台域名或IP地址;tag=3101300
To: sip:前端设备地址编码@前端系统所属平台域名或IP地址;tag=20b0660 Contact: sip:用户地址编码@前端系统所属平台域名或IP地址
Call-ID: c47k42
Via: SIP/2.0/UDP 用户所属平台IP地址;branch=z9hG4bK
CSeq: 1 INVITE
Content-Type: application/sdp
Content-Length: 消息体的长度

v=0
o=- 0 0 IN IP4 前端设备会话IP地址描述
s=Play
c=IN IP4 前端设备媒体IP地址描述
m=video 1034 RTP/AVP 100
y=123456
a=rtpmap:100 H264/90000
a=fmtp:100 CIF=1
a=fmtp:100 profile-level-id=420028;sprop-parameter-sets=Z0IAKOkBQHsg,aM44gA== a=sendonly

二、B接口调阅实时视频失败常见问题

（一）网络与通信问题

1. 网络连通性异常
   表现：请求超时或连接中断。
   排查：
   使用ping或telnet测试设备IP和端口（如554/RTSP）是否可达。
   检查防火墙/NAC策略是否拦截了视频流端口（如UDP 50000-60000范围）。

（二）设备与配置问题

1. 设备状态异常
   摄像头未上电、网络模块故障或固件崩溃，需检查设备指示灯状态，重启设备。
   关键点：部分电力监控设备需通过串口或本地控制台确认运行状态。
2. 参数配置错误
   常见错误：
   摄像头ID/通道号输入错误（区分大小写或特殊字符）。
   视频流地址格式不符（如rtsp://[ip]:[port]/[channel]未按协议拼接）。

（三）权限与安全限制

1. 鉴权失败
   国网B接口通常需双向认证（如数字证书或动态Token），检查：
   证书是否过期或未安装。
   Token生成逻辑是否与平台一致（如时间戳偏差>30秒可能导致失效）。
2. 访问权限不足
   用户角色可能仅限历史回放，无实时调阅权限，需联系管理员调整策略。

（四）平台与服务问题

1. 视频管理平台故障
   平台服务进程（如流媒体服务MediaServer）崩溃，检查日志（如error.log ）是否有OOM或线程阻塞报错。
2. 资源不足
   并发流数超过平台授权或硬件负载上限（如GPU解码能力不足），需扩容或限流。

三、智联视频超融合平台介绍

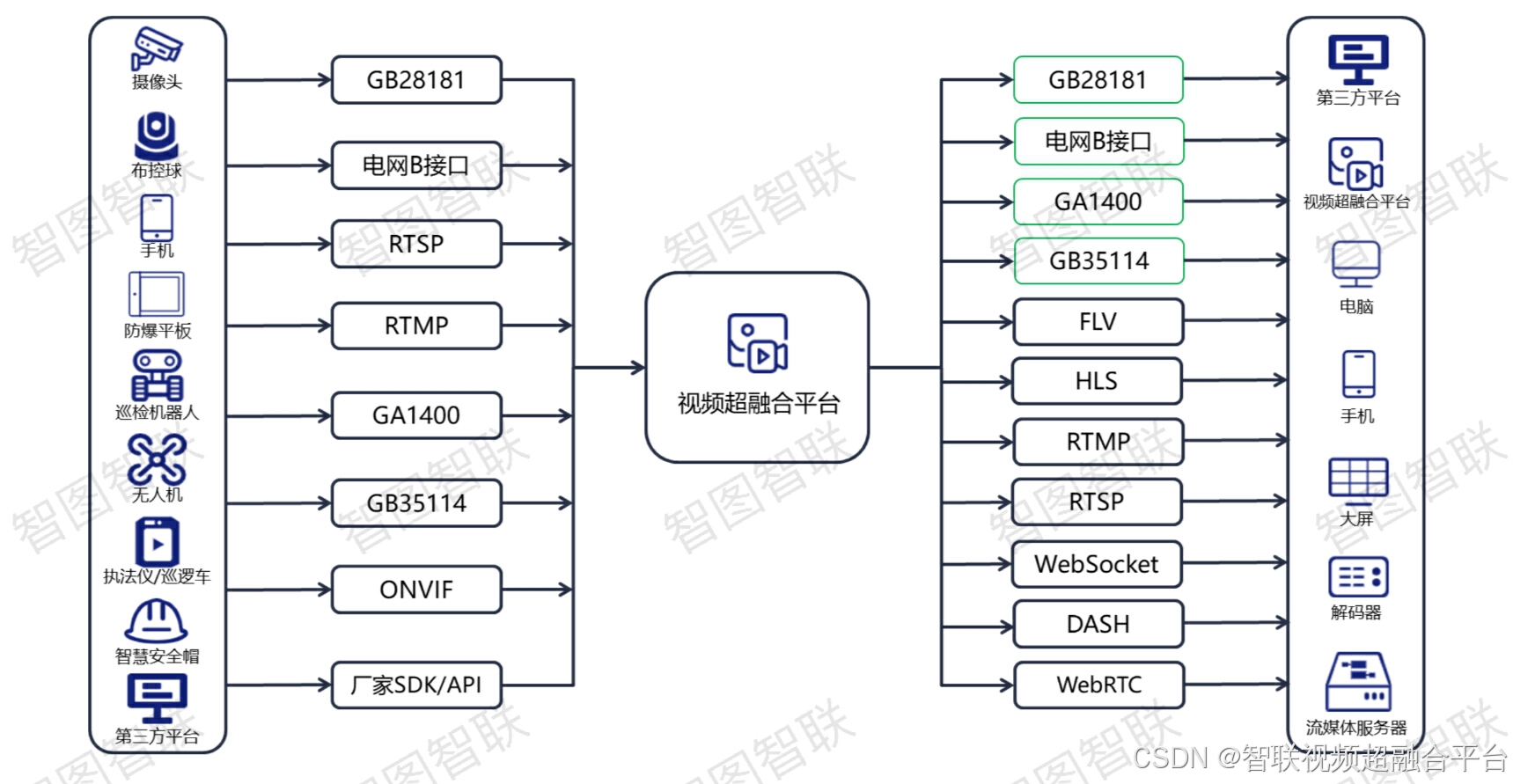

• 智联视频超融合平台通过GB/T28181-2011/2016/2022、国网B接口、RTSP、RTMP、ONVIF、GB/T35114、GA1400、海康大华SDK/API等方式，接入海康、大华、宇视等各个厂家的摄像机、录像机，接入直播手机，接入下级平台，提供web客户端进行视频预览、录像回放、配置管理和智慧运维。

• 提供标准RESTful格式的HTTP API，提供web播放器demo，满足二次开发需求。同时支持将音视频数据等转发成各种通用标准的流媒体协议，方便第三方客户端调用展示。

• 支持按照GB/T28181-2011/2016/2022、国网B接口、GB/T35114、GA1400等协议对接到上级平台，包括智联视频云平台和第三方平台。支持普通级联，多级级联，混合级联等多种级联方式。

  智联视频超融合平台目前已经在电力、公安、交通、教育、医疗、物联网、智慧城市、智慧园区等多个行业得到了广泛应用。在电力行业，智联视频超融合平台已经在全国多个省区二十多个地市部署，在上百个变电站和集控中心接入了十多个厂家的摄像机、无人机、录像机和平台，视频接入总数接近十万路，持续为电力行业贡献力量。在公安行业，已经参与过多个二十万路以上视频的项目，稳定性和安全性都得到了充分的验证。
