一、基本定义与起源

• 定义：麦克纳姆轮是一种实现全向移动的特殊轮式结构，通过在主轮周边安装多个倾斜的辊子（小轮），使设备能够在平面上向任意方向移动（包括横向、斜向、旋转等），无需转向机构。这种独特的设计打破了传统轮式移动的方向限制，为各类移动设备赋予了极高的机动性。
• 起源：由瑞典工程师 Bengt Ilon 于 1973 年发明，隶属于麦克纳姆公司（Mecanum AB），因此得名。它的诞生为机器人技术、自动化物流等领域带来了革命性的变化，开启了全向移动的新篇章。

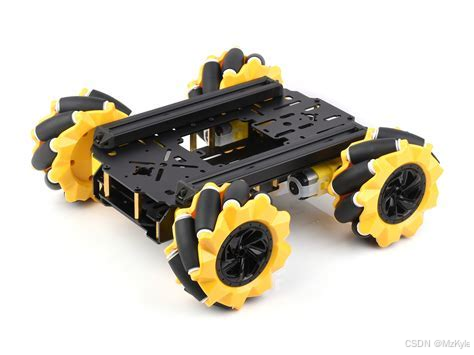

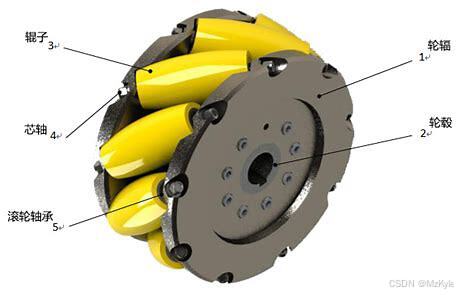

二、结构与核心组件

1. 主轮主体
   • 圆形轮毂，通常由金属（如铝合金，具有强度高、质量轻的特点，适用于对负载有一定要求的场景）或高强度塑料（成本较低，加工方便，常用于小型或轻载设备）制成，连接驱动轴，由电机直接或间接驱动旋转。轮毂的尺寸设计需综合考虑设备的整体尺寸、承重以及所需的运动速度等因素，一般较大的轮毂在通过障碍物时更具优势，但会增加转动惯量。
2. 辊子（小轮）
   • 数量：均匀分布在主轮周边，常见为 8 - 12 个。数量的选择会影响轮子与地面的接触特性，较多的辊子能提供更平稳的支撑，但也会增加结构复杂度和摩擦力。
   • 形状：
     • 圆柱形辊子：通用型，接触面积均匀，适合平坦地面，在一般的室内环境如工厂车间、仓库等应用广泛，能保证稳定的摩擦力传递，实现精确的运动控制。
     • 圆锥形辊子：减少横向滑动摩擦，适合高速或高精度控制，但加工难度较高。圆锥形状使得辊子在横向受力时能更好地适应，常用于对运动精度和速度要求苛刻的场景，如精密仪器搬运、高速自动化生产线。
   • 关键参数：
     • 倾斜角度：
       • 辊子轴线与主轮轴线的夹角，常见为 45°（最通用），能在横向和纵向运动能力上达到较好的平衡，适用于大多数场景。
       • 30°：在一些对纵向驱动力要求稍高，同时兼顾横向移动的场合使用，例如搬运较重物品且需要偶尔调整横向位置的工业机器人。
       • 60°：侧重于横向移动能力，适用于空间局促、需要频繁侧向调整的场景，如在狭窄货架间穿梭的仓储机器人。
     • 安装方式：对称排列，确保受力平衡，避免轮子在运转过程中出现偏心、晃动等问题，影响运动精度和设备稳定性。
3. 驱动系统
   • 每个麦克纳姆轮由独立电机驱动，这是实现其复杂运动的关键。通过精确控制各轮转速和转向，合成所需运动方向。电机类型多样，常见的有直流无刷电机（效率高、寿命长、控制精度高，广泛应用于中高端设备）、步进电机（定位精度极高，适合低速、高精度的运动控制场景，如科研实验平台），选择依据主要包括设备的动力需求、控制精度要求以及成本预算。


三、工作原理：全向移动的实现

1. 摩擦力分解
   • 当主轮旋转时，辊子与地面接触点的运动方向可分解为：
     • 主轮切线方向（沿主轮旋转方向的力，推动设备前进/后退）：这是实现设备前后移动的主要动力来源，类似于传统车轮的驱动方式。
     • 辊子轴线方向（辊子自由转动，允许横向滑动）：由于辊子可绕自身轴线自由转动，此方向的摩擦力不会阻碍设备的横向移动，反而为侧向运动提供了可能。
   • 倾斜的辊子使接触点的摩擦力同时产生纵向（主轮方向）和横向（辊子轴线方向）的分力，这两个分力相互配合，为实现全向移动奠定了基础。
2. 运动合成
   • 通过控制 4 个轮子的转速和转向（顺时针/逆时针），可合成任意方向的合力：
     • 若 4 轮转速相同、转向一致，设备直线前进/后退，此时各轮子的纵向分力共同作用，推动设备沿直线运动。
     • 若两侧轮转速相反，设备原地旋转，依靠轮子横向分力的差异产生旋转力矩，实现原地转向，在狭小空间调整姿态极为便捷。
     • 若各轮转速和转向不同，可实现横向平移、斜向移动等复杂运动。例如，通过精确控制对角线上两个轮子的转速差，可实现斜向移动，满足多样化的作业需求。

四、分类与特点

分类方式	类型	特点
辊子倾斜角度	45°麦克纳姆轮	最常用，平衡横向与纵向运动能力，适用于大多数场景，无论是工业搬运还是服务机器人的室内导航，都能表现出色。
	90°辊子（类全向轮）	横向移动能力极强，但纵向驱动效率低，接近传统全向轮（Omni Wheel），在对横向快速移动需求高、纵向移动距离短的场景，如快速分拣流水线旁的物料横向转运环节有优势。
辊子形状	圆柱形辊子	通用型，接触面积均匀，适合平坦地面，维护简单，成本较低，是多数常规应用的首选。
	圆锥形辊子	减少横向滑动摩擦，适合高速或高精度控制，但加工难度较高，常用于高端精密设备，如芯片制造车间的搬运机器人。
驱动方式	单电机驱动	结构简单，成本低，但控制精度依赖算法，适用于对成本敏感、运动精度要求不特别高的小型设备，如简易教育机器人套件。
	双电机驱动（独立辊子）	可单独控制辊子转速，实现更复杂运动，但结构复杂、成本高，在高端工业机器人、特种作业机器人领域，能满足复杂任务的精准操控需求。

五、核心优势与局限性

• 优势：
  • 全向移动能力：无需转向，可在狭小空间灵活移动，定位精度高。在复杂的工业布局中，能快速绕过障碍物，精准停靠在指定工位，极大提高生产效率。
  • 运动平滑性：辊子连续接触地面，震动小，适合精密设备。对于光学仪器加工、电子芯片制造等对震动敏感的工艺环节，可有效避免因震动引起的产品缺陷。
  • 控制灵活性：通过电机转速调节，可实现无级变速和任意角度移动，满足多样化的任务需求，无论是直线加速、减速，还是复杂的曲线轨迹移动，都能精准控制。
• 局限性：
  • 结构复杂：辊子和轴承数量多，制造和维护成本高。一旦某个辊子或轴承出现故障，排查和修复难度较大，需要专业技术人员和工具。
  • 地面适应性差：不适合粗糙、凹凸或松软地面（辊子易卡滞或陷住）。在户外建筑工地、未硬化的土路等环境，运动性能会大打折扣，甚至无法正常工作。
  • 负载限制：横向承载能力低于纵向，重载时易磨损辊子。当搬运重物且需要频繁侧向移动时，辊子的磨损加剧，缩短使用寿命，增加维护成本。
  • 运动学解算复杂：需通过矩阵运算合成速度，对控制算法要求较高。开发人员需要具备深厚的数学和控制理论知识，增加了控制系统的设计难度和开发周期。

六、典型应用场景

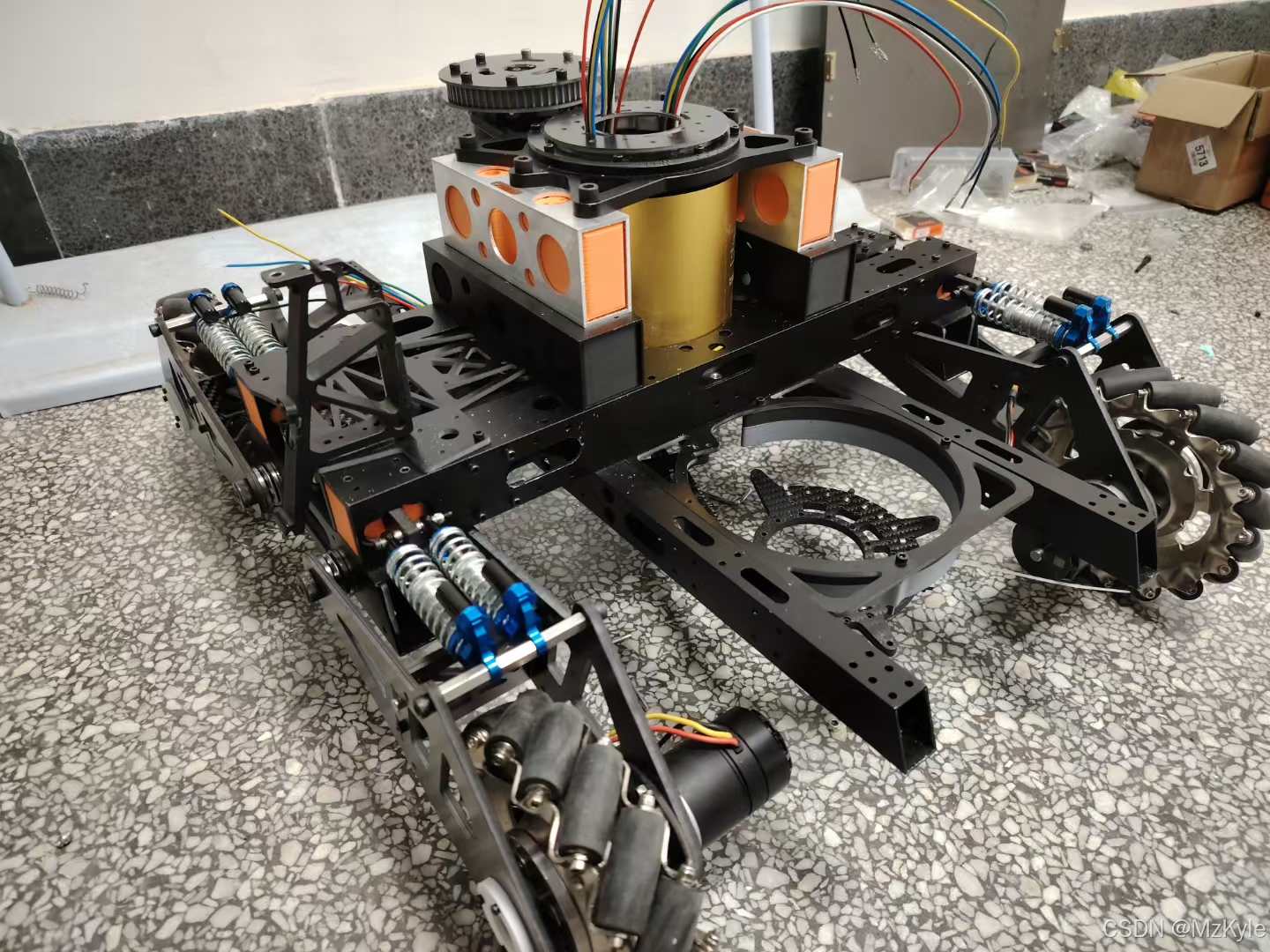

1. 工业领域
   • AGV 搬运机器人：在工厂流水线中精准搬运物料，适应狭窄通道。例如汽车制造车间，能在生产线旁穿梭，将零部件按时送达装配工位，提高生产节拍。
   • 协作机器人：与人类共融作业，灵活调整位置（如手术机器人辅助定位）。在手术室内，可根据医生指令精确移动，辅助手术器械精准定位，降低手术风险。
2. 服务与消费领域
   • 仓储机器人：高效分拣货物，提升仓库空间利用率。在大型电商仓库，快速穿梭于货架间，准确抓取货物，实现快速出入库。
   • 商用清洁机器人：在复杂环境中完成清扫，避免碰撞。能在商场、酒店大堂等人员密集、布局复杂的场所，灵活避开障碍物，完成地面清洁任务。
3. 特种场景
   • 医疗设备：如移动手术平台，精准靠近病床。在紧急救援现场或医院病房，可平稳快速移动至患者床边，为手术争取时间。
   • 军事侦察机器人：在有限空间内快速调整姿态，适应复杂地形（需改良型辊子）。通过特殊设计的辊子，在山地、丛林等复杂野外环境，利用全向移动优势隐蔽侦察。
4. 科研与教育
   • 机器人竞赛（如 RoboCup）：利用全向移动优势实现快速攻防。参赛队伍借助麦克纳姆轮的灵活操控，设计复杂战术，在赛场上快速移动、转向，抢夺球权。
   • 高校实验平台：作为全向运动控制的典型案例，帮助学生深入理解运动学、动力学原理，培养机器人开发技能。


七、与其他全向轮的对比

类型	麦克纳姆轮	全向轮（Omni Wheel）	差速轮（普通轮）
辊子角度	倾斜（45°为主）	垂直（90°，横向自由转动）	无辊子，仅主轮
移动能力	全向（任意方向合成）	横向自由 + 纵向驱动	仅前进/后退 + 转向（需差速）
结构复杂度	高（多倾斜辊子）	中（横向辊子）	低（简单轮子）
地面适应性	中等（依赖平坦度）	中等（横向辊子易卡异物）	高（仅主轮接触）
典型应用	精密定位、复杂轨迹	轻载搬运、快速横向移动	常规移动（如普通小车）

八、控制原理与运动学模型

1. 速度合成公式
   设 4 个轮子的转速为 $v_1$, $v_2$, $v_3$, $v_4$，通过倾斜角度（θ = 45°）的运动学矩阵，可计算机器人的整体速度：


其中$v_x$, $v_y$为平移速度， 为旋转角ω速度，K为转换矩阵（需根据轮间距和角度设计）。在实际应用中，不同的设备尺寸、轮子布局会导致转换矩阵 K 的具体形式有所差异，需要根据实际情况精确推导。
2. 控制算法
- 常用 逆运动学 解算各轮转速，结合 PID 控制实现速度闭环。PID 控制通过比例、积分、微分环节，实时调整电机输出，使实际速度快速跟踪目标速度，保证运动的稳定性和精度。
- 高级应用需考虑动力学模型（如摩擦补偿、负载分配）。在高速、重载或高精度运动场景，考虑轮子与地面的摩擦力变化、各轮子的负载不均等因素，对控制算法进行优化，提高系统的鲁棒性。

九、设计与使用注意事项

1. 机械设计
   • 辊子轴承需选择低摩擦、高耐用性类型（如滚珠轴承），减少能量损耗，延长使用寿命，同时要考虑轴承的密封性能，防止灰尘、碎屑等异物进入，影响转动。
   • 主轮与辊子的直径比需合理（通常主轮直径为辊子的 3 - 5 倍），避免打滑。过大或过小的直径比都会影响轮子的抓地力和运动性能，需要通过实验和模拟进行优化。
2. 地面要求
   • 优先使用平坦硬质地面（如瓷砖、木地板），避免地毯、沙地或高落差地形。若无法避免在较差地面运行，可考虑对地面进行预处理（如铺设临时导轨）或对轮子进行适应性改进（如增加防滑花纹、提高辊子离地间隙）。
3. 负载匹配
   • 横向负载不超过额定值的 50%，防止辊子变形或轴承损坏。在设计搬运任务时，要根据麦克纳姆轮的负载特性合理分配物品重量，避免出现偏载现象。
4. 维护要点
   • 定期清理辊子间的异物（如毛发、碎屑），检查轴承润滑情况。可制定详细的维护计划，定期拆解轮子进行深度保养，及时更换磨损的辊子和轴承，确保设备长期稳定运行。

十、总结

麦克纳姆轮通过巧妙的辊子倾斜设计，将传统轮子的单向驱动转化为全向运动，成为精密移动设备的核心部件。尽管存在结构复杂和地面适应性的限制，但其在工业自动化、服务机器人等领域的优势不可替代。随着材料和控制算法的进步，麦克纳姆轮的应用场景将不断扩展，推动机器人移动技术向更灵活、精准的方向发展。未来，有望在更多新兴领域，如深海探测、太空探索等极端环境下的移动装备中看到它的身影，为人类的科技探索之旅助力。
