前言

   本次笔记是用来记录我的学习过程,同时把我需要的困难和思考记下来,有助于我的学习，同时也作为一种习惯,可以督促我学习,是一个激励自己的过程,让我们开始32单片机的学习之路。
   欢迎大家给我提意见,能给我的嵌入式之旅提供方向和路线，现在作为小白,我就先学习32单片机了,就跟着B站上的江协科技开始学习了.
   在这里会记录下江协科技32单片机开发板的配套视频教程所作的实验和学习笔记内容，因为我之前有一个开发板,我大概率会用我的板子模仿着来做.让我们一起加油！
   另外为了增强我的学习效果：每次笔记把我不知道或者问题在后面提出来,再下一篇开头作为解答！

开发板说明

   本人采用的是慧净的开发板,因为这个板子是我N年前就买的板子,索性就拿来用了。另外我也购买了江科大的学习套间。
   原理图如下
1、开发板原理图

2、STM32F103C6和51对比

3、STM32F103C6核心板

视频中的都用这个开发板来实现,如果有资源就利用起来。另外也计划实现江协科技的套件。

下图是实物图

引用

【STM32入门教程-2023版 细致讲解 中文字幕】
还参考了下图中的书籍:
STM32库开发实战指南：基于STM32F103（第2版）

数据手册

解答和科普

第一部分：定一个时间，然后让定时器每隔这个时间产生一个中断，来实现每隔一个固定时间执行一段程序的目的。定时中断
第二部分：主要讲的是定时器输出比较的功能，输出比较这个模块最常见的用途就是产生PWM波形，用于驱动电机等设备。
第三个部分：定时器输入捕获的功能，输入捕获这个模块来实现测量方波频率的例子
第四个部分：定时器的编码器接口，能够更加方便地读取正交编码器的输出波形

一、TIM定时器

 定时器定时中断，定时器外部时钟

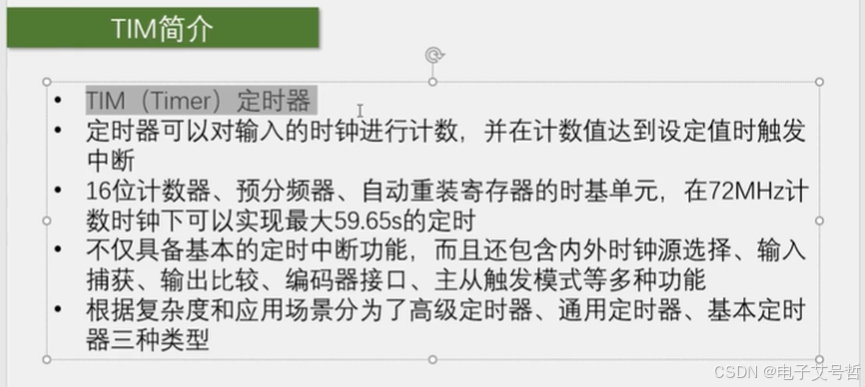

定时器的基本功能就是：定时器可以对输入的时钟进行计数，并在计数值达到设定值时触发中断；定时触发中断。也是计数器。
比如在STM32中。定时器的基准时钟般都是主频72MHz，如果我对72MH计72个数,那就是1MHz也就是1us的时间，如果计72000个数,那就是1KHz也就是1ms的时间.

这里计数器就是用来执行计数定时的一个寄存器，每来一个时钟，计数器加1，预分频器，可以对计数器的时钟进行分频，让这个计数更加灵活，自动重装寄存器就是计数的目标值，就是我想要计多少个时钟申请中断。这些寄存器构成了定时器最核心的部分，我们把这一块电路称为时基单元。

这个时基单元里面的计数器、预分频器、自动重装寄存器都是16位的，2的16次方是65536。也就是如果预分频器设置最大，自动重装也设置最大，那定时器的最大的定时时间就是59.65s。接近1分钟. 72M/655536/65536,得到的是中断频率,然后取倒数就是59.65秒多。还支持级联的模式，也就是一个定时器的输出，当作另一个定时器的输入，这样加一起，最大定时时间就是59.656553665536大概是8千多年。

中断功能，内外时钟源选择、输入捕获、输出比较、编码器接口、主从触发模式。

高级定时器，通用定时器，基本定时器

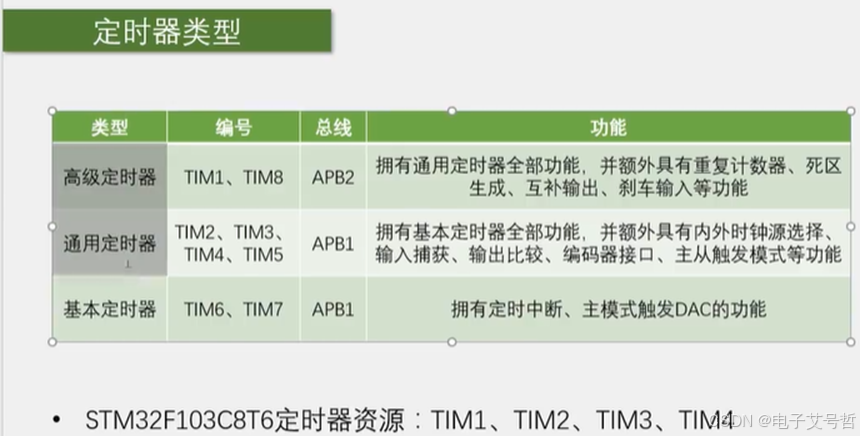

定时器类型

高级定时器：TIM1、TIM8是高级定时器，总线在APB2上，在开启时钟时要注意。向下兼容的功能。
STM32F103C8T6:拥有高级定时器TIM1和三个通用寄存器：TIM2、TIM3、TIM4.

基本定时器
基本定时器可以完成定时中断和主模式触发DAC的功能：

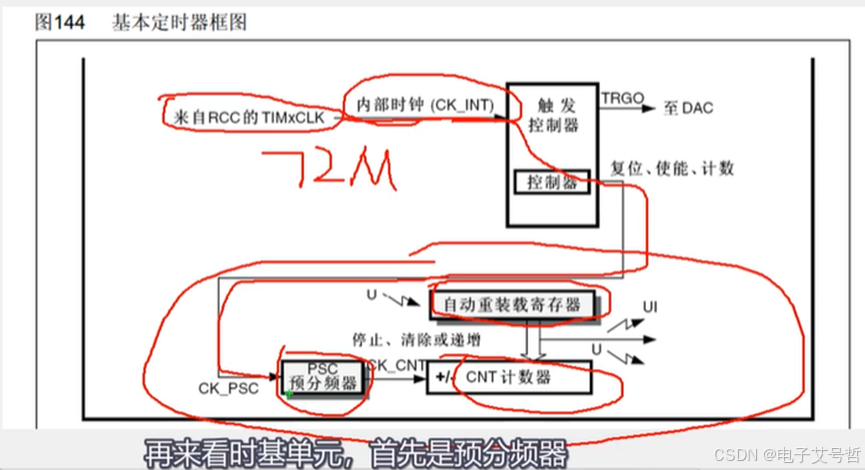

首先下面一部分，有三个最重要的寄存器：预分频器、计数器和自动重装寄存器，它们构成了最基本的计数计时电路，所以这一块电路就叫做时基单元。
预分频器之前，连接的就是基准计数时钟的输入，最终来到上面控制器的位置，由于基本定时器只能选择内部时钟，所以你可以直接认为，这根线直接连到了输入端的这里，也就是内部时钟CK_INT，内部时钟的来源是RCC_TIMxCLK，这里的频率值一般都是系统的72Mhz，所以通向时基单元的计数基准频率就是72M；

再来看时基单元，预分频器它可以对这个72Mhz的计数时钟进行预分频，比如这个寄存器写0，那就是不分频，或者说是1分频，这时候输出频率就等于输入频率=72Mhz，如果预分频器写1，那就是2分频，输出频率=输入频率/2=36Mhz，如果写2，那就是3分频，输出=输入/3，以此类推。所以预分频器的值和实际的分频系数相差了1，及实际分频系数=预分频器的值+1；这个预分频器是16位的，所以最大值可以写65535，也就是65536分频。这就是预分频器，就是对输入的基准频率提前进行一个分频的操作；

然后是计数器，这个计数器可以对预分频后的计数时钟进行计数，计数时钟每来一个上升沿，计数器的值就加1，这个计数器也是16位的，所以里面的值可以从0-一直加到65535，如果再加的话，计数器就会回到0重新开始，所以计数器的值在计时的工程中会不断地自增运行，当自增运行到目标值时，产生中断，那就完成了定时的任务，所以现在还需要一个储存目标值的寄存器，那就是自动重装寄存器了。

自动重装寄存器也是16位的，它存储的是目标值，在运行的过程中，计数值不断自增，自动重装值是固定的目标，当计数值等于自动重装值时，也就是计时时间到了，那它就会产生一个中断信号，并且清零计数器，计数器自动开始下一次的计数计时。

图中向上的折现箭头，就代表这里会产生中断信号，像这种计数值等于自动重装值产生的中断，我们一般把它叫做“”更新中断“”，这个更新中断之后会通向NVIC，我们配置好NVIC的定时器通道，那定时器的更新中断就能够得到CPU的响应了。
向下的箭头代表的是会产生一个事件，这里对应的事件就叫做"更新事件"，更新事件不会触发中断，但可以触发内部其他电路的工作，以上这些就是基本定时器中断的全部流程了。

从基准时钟，到预分频器，再到计数器，计数器计数自增，同时不断地与自动重装寄存器进行比较，它俩值相等时，即计时时间到，这是会产生一个更新中断和更新事件，CPU响应更新中断，就完成了我们定时中断的任务了，到这里，定时中断和时基单元的工作流程就完成了。

主模式触发DAC的功能
STM32定时器的一大特色，就是这个主从触发模式，它能让内部的硬件在不受程序的控制下实现自动运行，在某些情境下，会极大地减轻CPU的负担。
主模式触发ADC有什么用：就是在我们使用DAC的时候，可能会用DAC输出一段波形，那就需要每隔一段时间来触发一次DAC，让它输出下一个电压点，如果用正常的思路来实现的话，就是先设置一个定时器产生中断，每隔一段时间在中断程序中调用代码手动触发一次DAC转换，然后DAC输出，这样也是没问题，但是这样会使主程序处于频繁被中断的状态，这会影响主程序的运行和其他中断的响应，所以定时器就设计一个主模式，使用这个主模式可以把定时器的更新事件，映射到这个触发输出TRGO（Trigger OUT）的位置，然后TRGO直接接到DAC的触发转换引脚上，这样定时器的更新就不需要再通过中断来触发DAC转换了，仅需要把更新事件通过主模式映射到TRGO，然后TRGO就会直接去触发DAC了，整个过程不需要软件参与，实现了硬件的自动化，这就是主模式的作用，当然除了这个主模式外，还有更多硬件自动化的设计。

通用定时器
基本定时器只支持向上计数模式,通用定时器和高级定时器还支持向下计数模式和中央对齐模式。

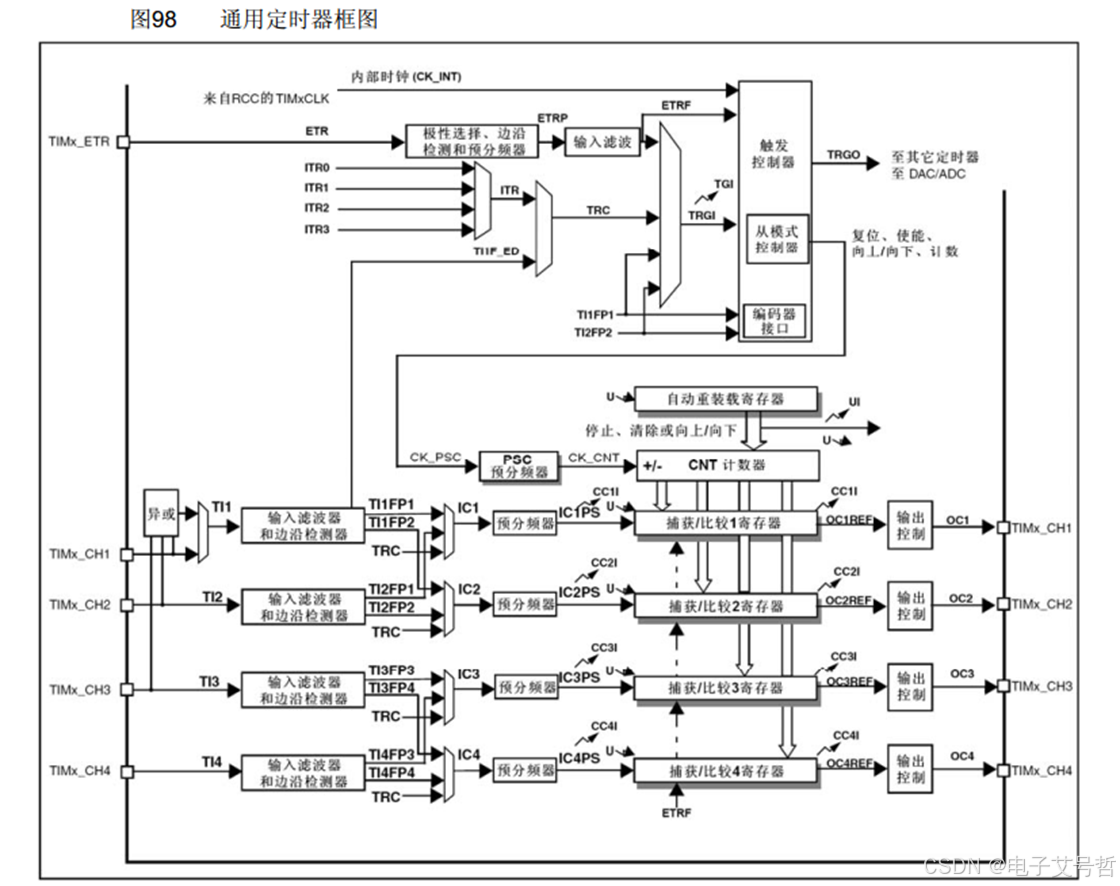

首先中间最核心的部分，还是时基单元，这部分结构和基本定时器是一样的，有预分频器、计数器、自动重装寄存器构成，每部分的工作流程和基本定时器也是一样的，预分频器对时钟进行预分频，计数器自增计数，当计数值达到自动重装值时,计数值清零同时产生更新中断和更新事件，不过对于通用定时器而言，计数器的计数模式就不止向上计数这一种了，向上计数：计数器从0开始，向上自增，计到重装值，清零同时申请中断，然后开始下一轮，依次循环，这就是向上计数；通用计数器和高级定时器还支持向下计数模式和中央对齐模式，向下计数模式：就是从重装值开始，向下自减，减到0之后，回到重装值同时申请中断，然后继续下一轮，依次循环，这就是向下计数；中央对齐模式：就是从0开始，先向上自增，计到重装值，申请中断，然后再向下自减，减到0，再申请中断，然后进行下一轮，依次循环，这就是中央对齐模式；

时钟源选择：对于基本定时器而言。定时只能选择内部时钟。也就是系统频率72MHz, 到了通用定时器这里。时钟源不仅可以选择内部的72MHz时钟,还可以选择外部时钟，第一个外部时钟就是来自TIMx_ETR引脚上的外部时钟,

参考引脚定义表，我们可以在这个TIM2的ETR引脚，也就是PA0上接一个外部方波时钟，然后配置一下内部的极性选择、边沿检测和预分频器电路，再配置一下输入滤波电路，这两块电路可以对外部时钟进行一定的整形，因为是外部引脚的时钟，所以难免会有毛刺，那这些电路就可以对输入波形进行滤波，同时也可以选择一下极性和预分频器，最后滤波后的信号，兵分两路，上面一路ETRF进入触发控制器，紧接着就可以选择作为时基单元的时钟了，如果你想在ETR外边引脚提供时钟，或者相对ETR时钟进行计数，把这个定时器当作计数器来用的话，那就可以配置这一路的电路，在STM32中，这一路也叫做"外部时钟模式2"。

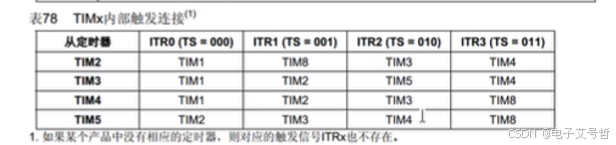

除了外部ETR引脚可以提供时钟外，下面这里还有一路可以提供时钟，就是TRGI,这一路从名字上来看的话，它主要是用作触发输入来使用的，这个触发输入可以触发定时器的从模式，后续再讲本次用的是这个触发输入作为外部时钟来使用的情况。暂且当作外部时钟的输入来看，当这个TRGI当作外部时钟来使用的时候，这一路就叫做"外部时钟模式1"，那通过这一路的外部时钟都有哪些呢，往左看，第一个就是ETR引脚的信号，这里ETR引脚既可以通过上面这一路进来当作时钟，又可以通过下面这一路进来当作时钟，两种情况对于时钟输入而言是等价的，只不过下面这一路输入会占用触发输入通道而已；第二个，就是ITR信号，这一部分的时钟信号是来自其他定时器的，从右边可以看出，这个主模式的输出TRGO可以通向其他定时器，那通向其他定时器的时候，就接到了其他定时器的ITR引脚上来了，这个ITR0到ITR3分别来自其他4个定时器的TRGO输出。
通过这一路就可以实现定时器级联的功能，比如我们可以先初始化TIM3，然后使用主模式把它的更新事件映射到TRGO上，接着再初始化TIM2，这里选择ITR2,对应的就是TIM3的TRGO，然后后面选择时钟为外部时钟模式1，这样TIM3的更新事件就可以驱动TIM2的时基单元，也就实现了定时器的级联；

还可以选择TI1F_ED，这里连接的是输入捕获单元的CH1引脚，也就是从CH1引脚获得时钟，这里后缀加一个ED(Edge)就是边沿的意思，也就是通过这一路输入的时钟，上升沿和下降沿均有效，最后，这个时钟还能通过TI1FP1和TI2FP2获得，其中TI1FP1是连接到了这里，就是CH1引脚的时钟，TI2FP2连接到了这里，就是CH2引脚的时钟，到这里外部时钟模式1就完了。

总结一下就是，外部时钟模式1的输入可以是ETR引脚、其他定时器、CH1引脚的边沿、CH1引脚和CH2引脚、很复杂的，一般情况下外部时钟通过ETR引脚就可以了，下面设置这么复杂的输入，不仅仅是为了扩大时钟输入的范围，更多的还是为了某些特殊应用场景而设计的。比如为了定时器级联设计的这一部分，下面这一部分，之后输入捕获和测频率时，还会继续讲到。还有定时器的编码接口。

定时器主模式输出：这部分电路可以把内部的一些事件映射到这个TRGO引脚上,用于触发DAC, 这里也是一样。它可以把定时器内部的一些事件映射到这里来, 用于触发其它定时器、DAC或者ADC, 可见这个触发输出的范围是比基本定时器更广—些的.

下面这一部分：

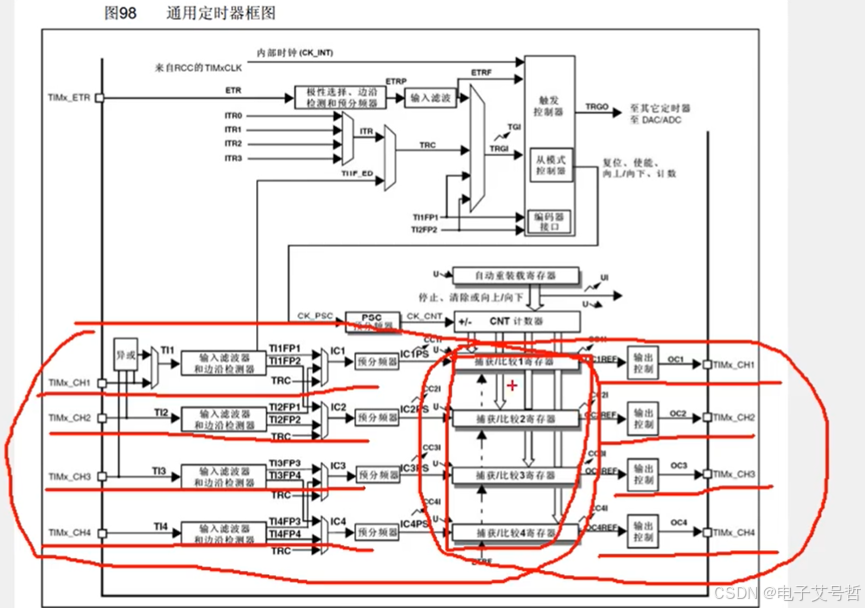

右边是输出比较电路，总共有四个通道，分别对应CH1到CH4引脚，可以用来输出PWM波形，驱动电机；
左边这一块是输入捕获电路，也是有四个通道，对应的也是CH1到CH4引脚，可以用来测量输入方波的频率等；
中间这个寄存器是捕获/比较寄存器，是输入捕获和输出比较电路共用的，因为输入捕获和输出比较不能同时使用，所以这里的寄存器是共用的，引脚也是共用的；本节主要讲的是定时中断和内外时钟源选择。

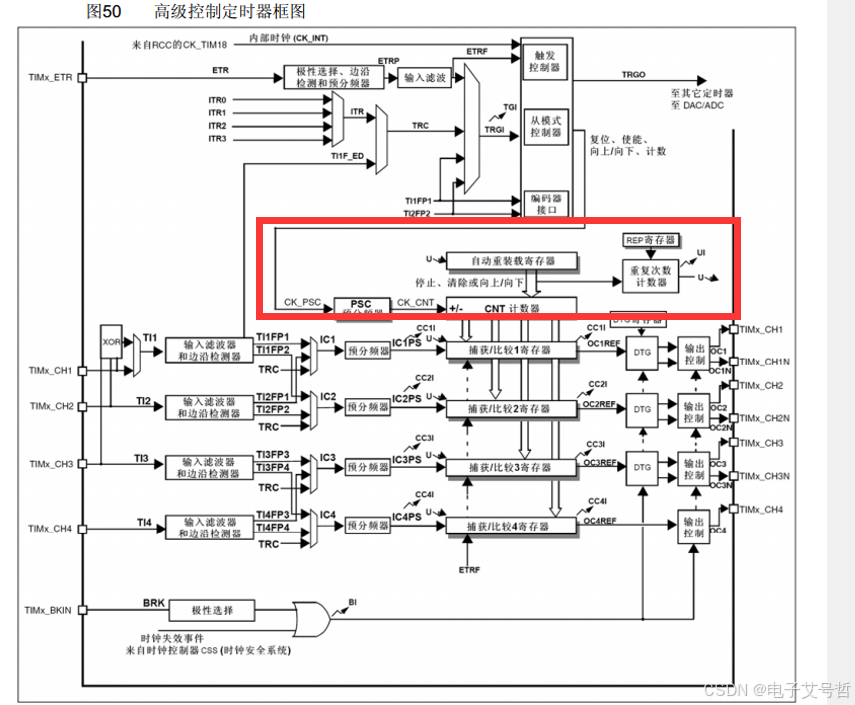

高级定时器

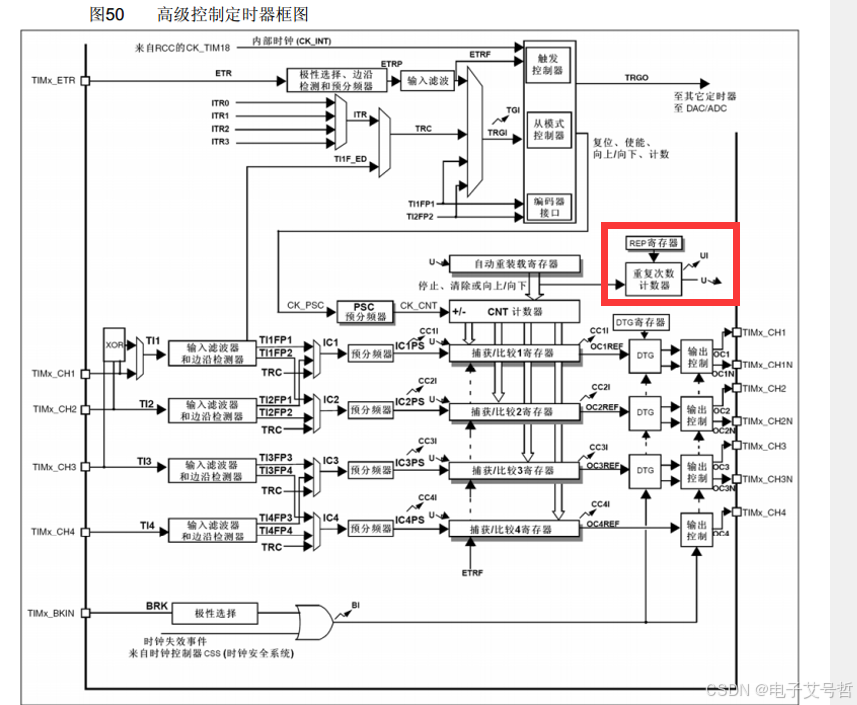

第一个是这里，申请中断的地方，增加了一个重复次数计数器，有了这个计数器，就可以实现每隔几个计数周期，才发生一次更新事件和更新中断，原来的结构是，每个计数周期完成后就都会发生更新，现在是有个计数器在这里，可以实现每隔几个计数周期更新一次，这就相当于对输出的更新信号又做了一次分频，那对于高级定时器的话，我们之前计算的最大定时时间59秒多，在这里就还需要再乘一个65536，这就又提升了很多的定时时间了；
下面有个印象就行了，这个DTG是死区生成电路，右边这里的输出引脚由原来的一个，变味了两个互补的输出，可以输出一对互补的PWM波，这些电路是为了驱动三相无刷电机的，第四路则没什么变化。
刹车输入功能，是为了给电机驱动提供安全保障的，如果外部引脚BKIN产生了刹车信号，或者内部时钟失效，产生了故障，那么控制电路就会自动切断电机的输出，防止意外的发生，这就是刹车输入的功能。

二、定时中断

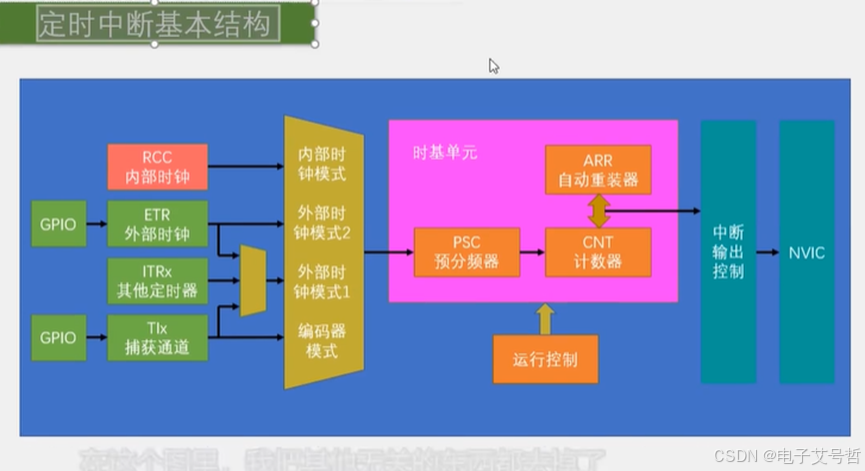

定时中断基本结构图：
首先中间最重要的是预分频器（PSC）、计数器（CNT）、自动重装器(ARR)这三个寄存器构成的时基单元，下面是运行控制，就是控制寄存器的一些位，比如启动停止，向上或向下计数等等；
左边是为时基单元提供时钟的部分，可以选择RCC提供的内部时钟，也可以选择ETR引脚提供的外部时钟模式2，触发输入外部时钟模式1：对应的有ETR外部时钟、ITRx其他定时器、TIx输入捕获通道这些就是定时器的所有可选择的时钟源了；最后还有个编码器模式，这一般是编码器独用的模式，普通时钟用不到这个；
接下来右边，这里就是计时时间到，产生更新中断后的信号去向，在这里如果是高级定时器的话，还会多一个重复计数器；这里中断信号会先在状态寄存器里置一个中断标志位，这个标志位会通过中断输出控制，到NVIC申请中断，为什么会有一个中断输出控制呢，因为定时器模块有很多地方需要申请中断，比如前面的图，不仅更新要申请中断，这里触发信号也会申请中断，还有下面的输入捕获和输出比较匹配时也会申请中断，所有这些中断都要经过中断输出控制，如果需要这个中断，那就允许，如果不需要，那就禁止，简单来说，这个中断输出控制就是一个终端输出的允许位，如何需要那个中断，就记得允许一下。

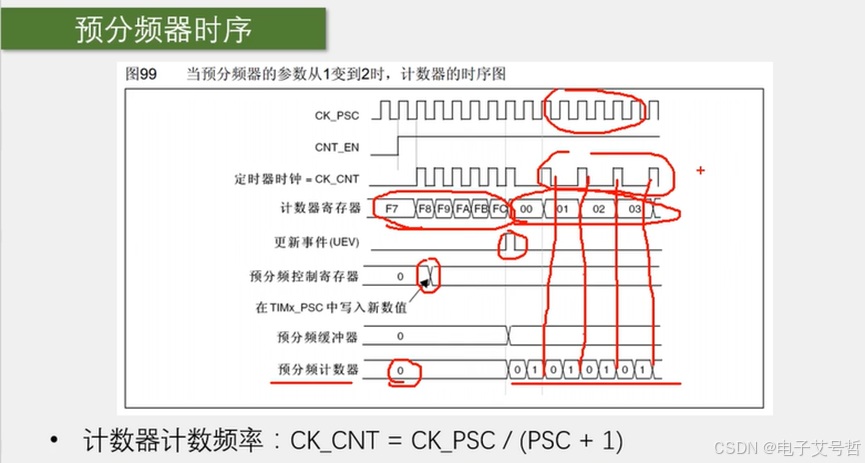

这个图时，当预分频器的参数从1变到2时，计数器的时序图，第一行是CK_PSC，预分频器的输入时钟，就是图输入时钟，选择内部时钟的话，一般是72Mhz，下面的CNT_EN，计数器使能，高电平计数器正常运行，低电平计数器停止；CK_CNT,计数器时钟，即使预分频器的时钟输出，也是计数器的时钟输入；开始时，计数器未使能，计数器时钟不运行，然后使能后，前半段，预分频器系数为1，计数器的时钟等于预分频器前的时钟，后半段，预分频器系数变为2了，计数器的时钟也变为预分频器时钟的一半了，在计数器时钟的驱动下，下面的计数器寄存器也随时钟的上升沿不断自增，在中间的这个位置FC之后，计数值变为0了，这里虽然没写，但是可以推断出ARR自动重装值就是FC，当计数值计到和重装值相等，并且下一个时钟来临时，计数值才清零，同时，下面这里产生一个更新事件，这就是一个计数周期的工作流程。
下面三行描述的是预分频器寄存器的一种缓冲机制，也就是这个预分频寄存器实际上是由两个，一个是这个，供我们读写用的，他并不直接决定分频系数，另外还有一个缓存寄存器或者说是影子寄存器，这个缓冲寄存器才是真正起作用的寄存器，比如我们在某个时刻，把预分频器由0改为了1，如果在此刻立即改变时钟的分频系数，那么就会导致这里，在一个计数周期内，前半部分和后半部分的频率不一样，这里计数器计到一半，计数频率突然就会改变了，这虽然一般并不会有什么问题，但是STM32的定时器比较严谨，设计了这个缓冲寄存器，这样，当我们在计数计到一半的时候改变了分频值，这个变化并不会立即生效，而是会等到本次计数周期结束时，产生了更新事件，预分频器的值才会被传递到缓存寄存器里面去，才会生效，所以在这里可以看到，即使我在计数途中改变了预分频值，计数频率仍然会保持为原来的频率，直到本轮计数完成，在下一轮计数时，改变后的分频值才会起作用，最后这里也是，预分频器内部实际上也是靠计数来分配的，当预分频值为0时，计数器就一直为0，直接输出原频率，当预分频值为1时，计数器就0、1、0、1、0、1、0、1这样计数，再回到0的时候输出一个脉冲，这样输出频率就是输入频率的2分频，预分频器的值和实际的分频系数之间有一个数的偏移；
就是计数器计数频率CK_CNT=CK_PSC/(PSC+1)

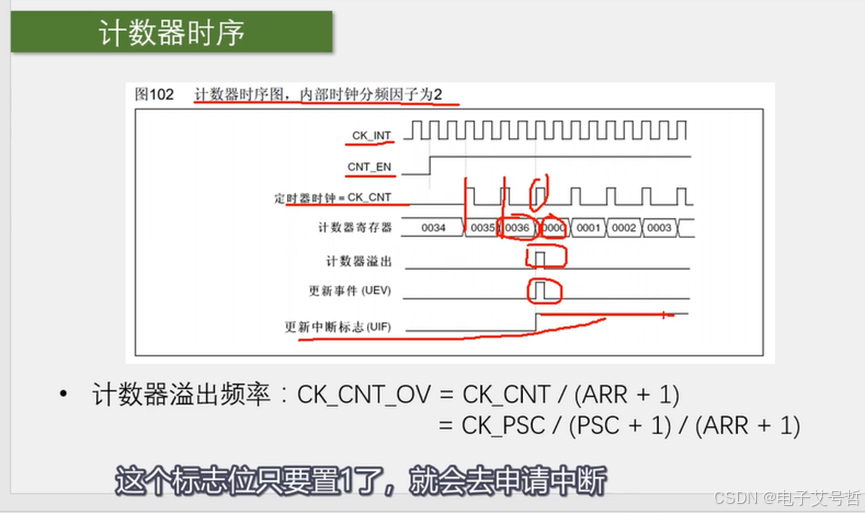

这个图是计数器时序图，内部时钟分频因子为2，就是分频系数为2；
第一行是内部时钟72Mhz，第二行是时钟使能，高电平启动，第三行时计数器时钟，因为分频系数为2，所以这个频率是上面这个除2，然后计数器在这个时钟每个上升沿自增，当增到0036的时候，发生溢出，那计到36之后，再来一个上升沿，计数器清零，计数器溢出，产生一个更新事件脉冲，另外还会置一个更新中断标志位UIF，这个标志位只要置1了，就会去申请中断，然后中断响应后，需要在中断程序中手动清零，这就是计数器的工作流程；
公式：CN_CNT_OV=CK_CNT/（ARR+1）
把上面这个值带进去计数器计数频率CK_CNT=CK_PSC/(PSC+1)
CN_CNT_OV=CK_PSC/(PSC+1)/（ARR+1）
这就是我们在计算定时时间的一个式子，用72Mhz/(PSC+1)/(ARR+1)就能得到溢出频率，溢出时间再取一个倒数就行了。

那刚才说了。预分频器为了防止计数中途更改数值造成错误, 设计了缓冲寄存器。这个计数器那肯定也少不了这样的设计了。我们可以看一下这个结构图。这里面像这样带一个黑色阴影的寄存器, 都是有影子寄存器这样的的缓冲机制的。包括预分频器。自动重装寄存器和下面的捕获比较寄存器,所以计数的这个ARR自动重装寄存器，也是有一个缓冲寄存器的，并且这个缓冲寄存器是用还是不用。是可以自己设置的。通过设置ARPE位，可以选择是否使用预装功能。

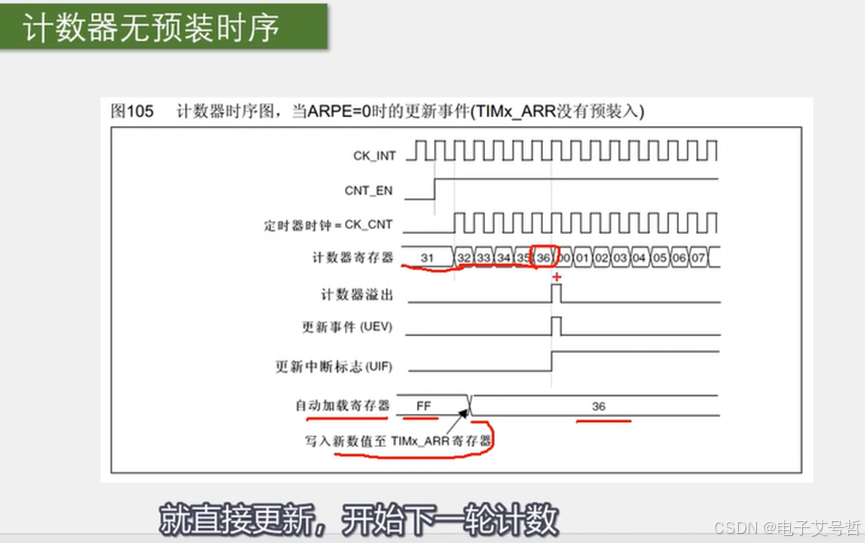

在这里我突然更改了自动加载寄存器，就是自动重装寄存器，由FF改成36，那计数值的目标值就由FF变成了36,所以这里计到36之后，就直接更新，开始下一轮计数。

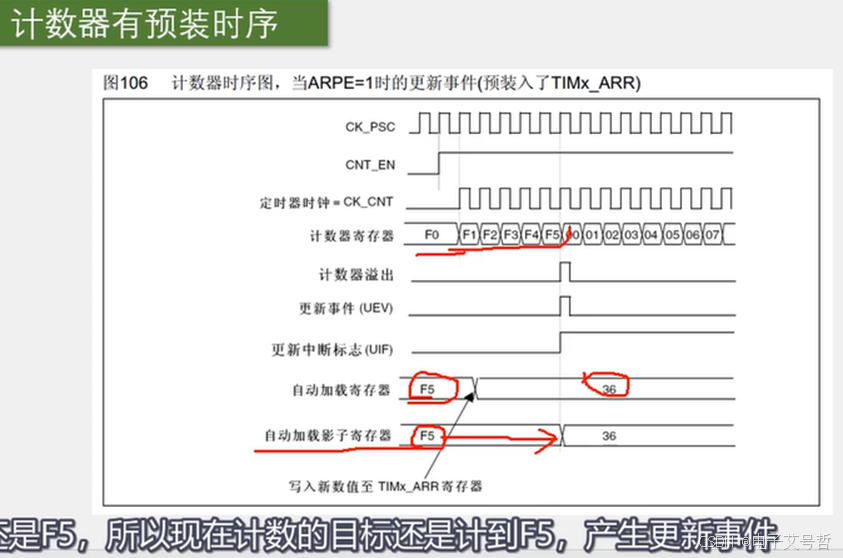

在计数的中途，我突然把计数目标由F5改为了36，可以看到下面有个影子寄存器，这个影子寄存器才是真正起作用的，它还是F5，所以现在在计数的目标还是计到F5，产生更新事件，同时要更改的36才被传递到影子寄存器，在下一个计数周期这个更改的36才有效；
所以回以看出。引入这个影子寄存器的目的实际止是为了同步，就是让值的变化和更新事件同步发生。防止在运行途中更改造成错误。F5改到36立即生效，但此时计数值已经到了F1，已经超过36了，目标却是36，这样F1就只能一直加。一直加。一直加到用FFFF, 再回到0。再加到36。才能能断产生更新。这就会造成一些小问题。

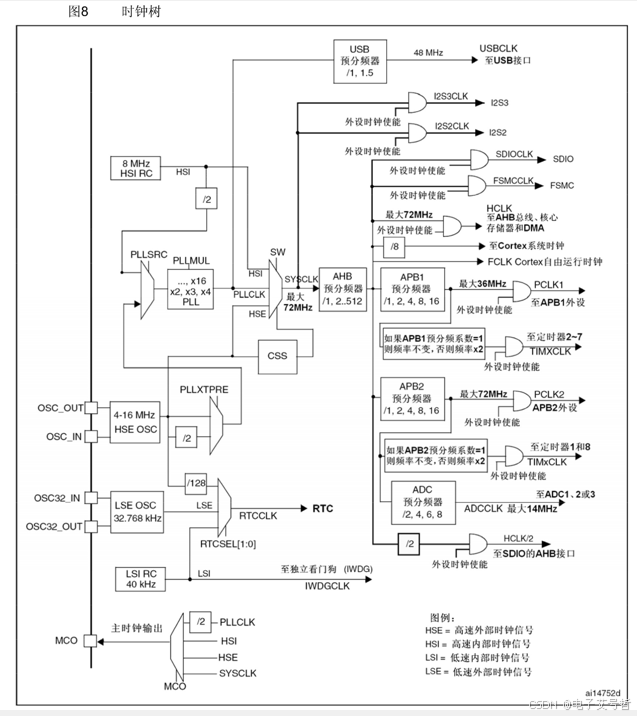

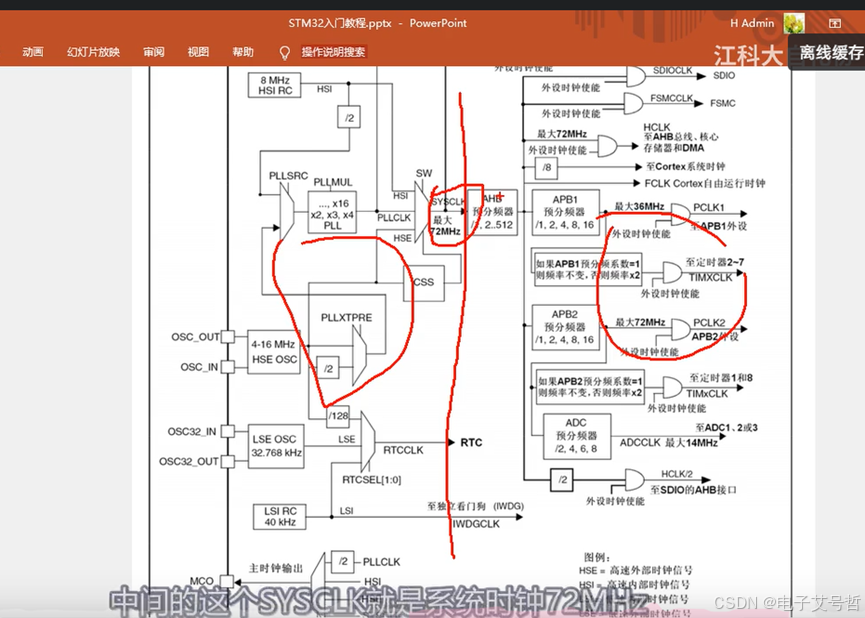

RCC时钟树：这个时钟树，就是STM32中用来产生和配置时钟，并且把配置好的时钟发送到各个外设的系统，时钟是所有外设运行的基础，所以时钟也是最先需要配置的东西，我们之前说过，程序主函数之前还会执行一个SystemInit函数，这个函数就是用来配置这个时钟树的。

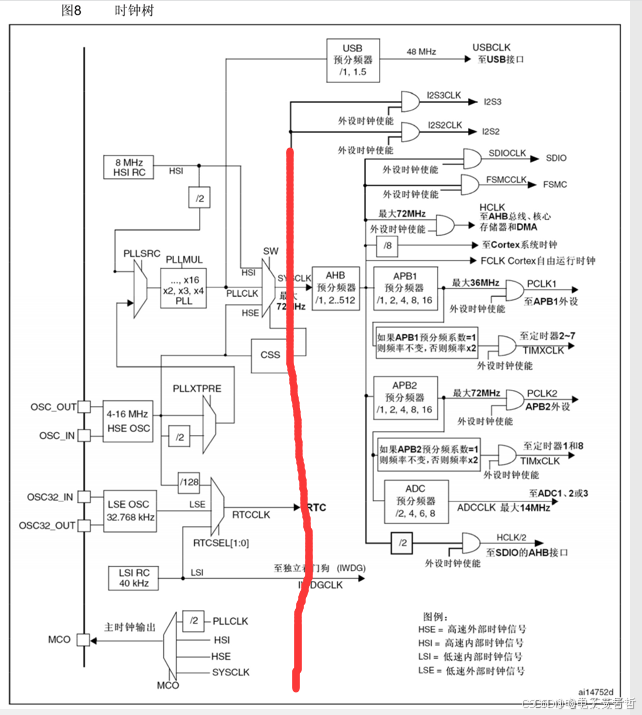

左边的都是时钟的产生电路，右边都是时钟的分配电路，中间的这个SYSCLK就是系统时钟72MHz，在时钟产生电路，有四个震荡源，分别是内部的8Mhz高速RC振荡器，外部4-16Mhz高速石英晶体振荡器，也就是晶振，一般都是接8Mhz，外部的32.768KHz低速晶振，这个一般是给RTC提供时钟的，最后是内部的40KHz低速RC振荡器，这个可以给看门狗提供时钟，上面这两个高速晶振，是用来提供系统时钟的，我们的AHB、APB2、APB1的时钟都是来源于这两个高速晶振，这里内部和外部都有一个8Mhz的晶振，都是可以用的，只不过外部的石英振荡器比内部的RC振荡器更加稳定，所以一般用外部晶振，也可以用内部RC振荡器，就可以省下来外部晶振电路了。

在SystemInit函数中,ST是这样来配置时钟的,首先它会启动内部时钟,选择内部8Mhz为系统时钟,暂时以内部8Mhz的时钟运行,然后再启动外部时钟,配置外部时钟走这一路，进入PLL锁相环进行倍频,8Mhz倍频9倍,得到72Mhz,等到锁相环输出稳定后，选择锁相环输出为系统时钟。这样就把系统时钟由8Mhz切换为了72Mhz，（外部石英晶振）。外部晶振坏了，系统时钟无法切换到72Mhz，就会以内部8Mhz运行，大概就慢了10倍。

CSS是时钟安全系统：他也是负责切换时钟的,他可以监测外部时钟的运行状态，一旦外部时钟失效,他就会自动把外部时钟切换到内部时钟。保证系统时钟的运行，防止程序卡死造成事故。高级定时器也有CSS的身影,安全保障措施。

右边是时钟分配电路：
首先系统时钟72Mhz进入AHB总线，AHB有个预分频器，在SystemInit里配置的分配系数为1，那AHB的时钟就是72Mhz，然后进入到APB1总线，这里配置的分频系数为2，所以APB1总线的时钟为72Mhz/2=36Mhz，现在有个问题是，就是我们刚才说，通用定时器和基本定时器是接在APB1上的，而APB1的时钟是36Mhz，按理说它们的时钟也应该是36Mhz，但是在说定时器的时候，一直都说的是所有的定时器的时钟都是72Mhz，因为这下面还有一条支路，上面写的是如果APB1预分频系数等于1，则频率不变，否则频率×2，右边这一路是单独为定时器2~7开通的，那因为我们之前的预分频系数给的是2，所以通向定时器2 ~ 7的时钟，就又回到了72Mhz，所以这里就有个结论无论是高级定时器、还是通用定时器、还是基本定时器，它们的内部基准时钟都是72Mhz。定时器时钟都是72Mhz，前提是不改SystrrmInit的默认配置；
APB2的分频系数为1，所以APB2的时钟和AHB一样都是72Mhz，这里接在APB2上的高级定时器也单开了一路，上面写的是如果APB1预分频系数等于1，则频率不变，否则频率×2，这样就保证了定时器的时钟为72Mhz。
在这些时钟输出这里，都有一个与门进行输出控制，控制位写的是外部时钟使能，这就是我们在程序中写RCC_APB2/1PeriphClockCmd作用的地方，打开时钟就是在这个位置写1，让左边的时钟能够通过与门输出给外设。

手册

问题

1、好多呀计数器
2、RCC时钟树

总结

本节课主要是学习了定时器，定时器的类型：高级定时器，通用定时器，基本定时器；然后讲解了定时器的流程，定时器中断，外部模式2和1，外部时钟选择，最会对时基单元，输入时钟，和输出时钟，进而到外部中断，整个流程；还明白了寄存器的功能，最后还了解了RCC时钟树的功能。
