基于微信小程序的智慧乡村旅游服务平台(源码+L文+说明文档)
目录
4系统设计
4.1系统功能设计
4.2系统结构
4.3.数据库设计
4.3.1数据库实体
4.3.2数据库设计表
5系统详细实现
5.1 管理员模块的实现
5.1.1旅游景点管理
5.1.2景点路线管理
5.2 商家模块的实现
5.2.1 修改个人信息
5.2.2 景点类型管理
5.3 小程序用户模块的实现
5.3.1 新增收货地址
5.3.2 旅游景点
5.3.3 我的订单
4系统设计
4.1系统功能设计
本系统后台采用B/S结构(Browser/Server,浏览器/服务器结构)和基于Web服务两种模式,是一个适用于Internet环境下的模型结构。只要用户能连上Internet,便可以在任何时间、任何地点使用。系统工作原理图如图4-1所示:
图4-1系统工作原理图
4.2系统结构

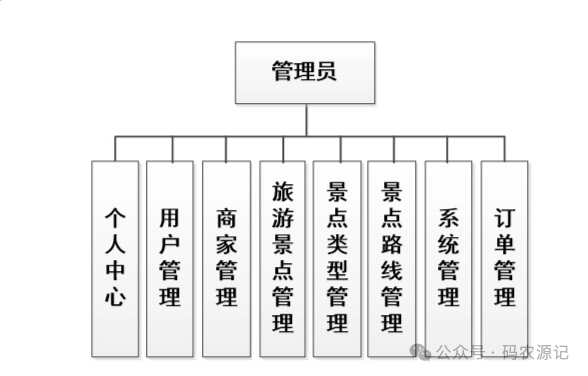

设计的管理员主要是提供的一些基础信息服务。设计的管理员功能结构图如下图所示:
图4-2管理员功能结构图

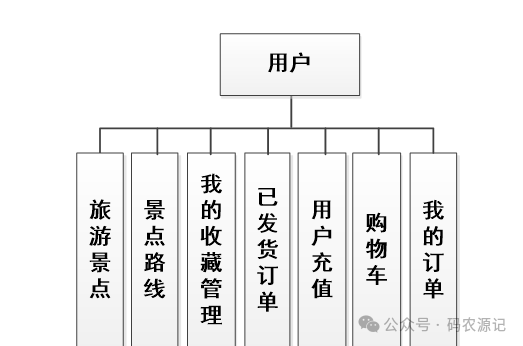

设计的用户功能结构图如下图所示:
图4-2管理员功能结构图
设计的商家功能结构图如下图所示:
图4-2商家功能结构图
4.3.数据库设计
4.3.1数据库实体
概念设计的目标是设计出反映某个组织部门信息需求的数据库系统概念模式,数据库系统的概念模式独立于数据库系统的逻辑结构、独立于数据库管理系统(DBMS)、独立于计算机系统。
概念模式的设计方法是在需求分析的基础上,用概念数据模型(例如E-R模型)表示数据及数据之间的相互联系,设计出反映用户信息需求和处理需求的数据库系统概念模式。概念设计的目标是准确描述应用领域的信息模式,支持用户的各种应用,这样既容易转换为数据库系统逻辑模式,又容易为用户理解。数据库系统概念模式是面向现实世界的数据模型,不能直接用于数据库系统的实现。在此阶段,用户可以参与和评价数据库系统的设计,从而有利于保证数据库系统的设计与用户的需求相吻合。在概念模式的设计中,E-R模型法是最常见的设计方法。本系统的E-R图如下图所示:

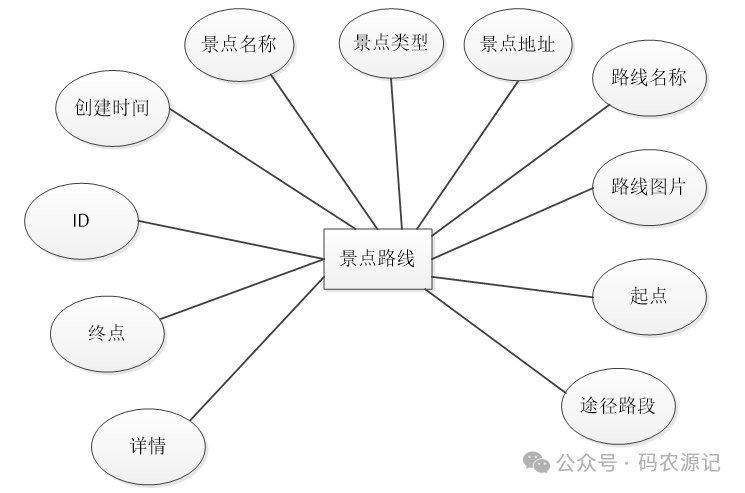

(1) 景点路线信息的实体属性图如下:
图4.12 景点路线信息实体属性图

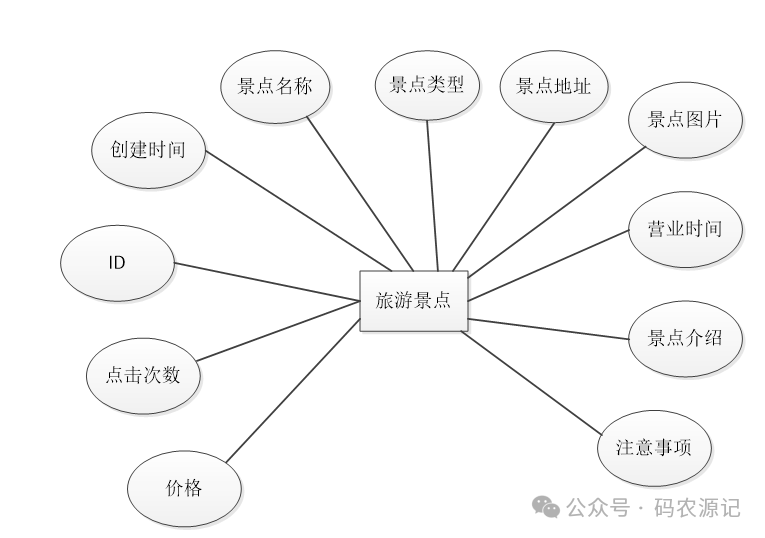

(2)旅游景点实体属性图如图4.13所示:
图4.13旅游景点实体属性图
(3)景点类型信息实体属性图如图4.14所示:
图4.14景点类型信息实体属性图
4.3.2数据库设计表
基于微信小程序的智慧乡村旅游服务平台的设计与实现需要后台数据库,下面介绍数据库中的各个表的详细信息:
表4.1 地址
字段 | 类型 | 空 | 默认 | 注释 |
id (主键) | bigint(20) | 否 |
| 主键 |
addtime | timestamp | 否 | CURRENT_TIMESTAMP | 创建时间 |
userid | bigint(20) | 否 |
| 用户id |
address | varchar(200) | 否 |
| 地址 |
name | varchar(200) | 否 |
| 收货人 |
phone | varchar(200) | 否 |
| 电话 |
isdefault | varchar(200) | 否 |
| 是否默认地址[是/否] |
表4.2 购物车表
字段 | 类型 | 空 | 默认 | 注释 |
id (主键) | bigint(20) | 否 |
| 主键 |
addtime | timestamp | 否 | CURRENT_TIMESTAMP | 创建时间 |
tablename | varchar(200) | 是 | lvyoujingdian | 商品表名 |
userid | bigint(20) | 否 |
| 用户id |
goodid | bigint(20) | 否 |
| 商品id |
goodname | varchar(200) | 是 | NULL | 商品名称 |
picture | varchar(200) | 是 | NULL | 图片 |
buynumber | int(11) | 否 |
| 购买数量 |
price | float | 是 | NULL | 单价 |
discountprice | float | 是 | NULL | 会员价 |
表4.3 旅游景点评论表
字段 | 类型 | 空 | 默认 | 注释 |
id (主键) | bigint(20) | 否 |
| 主键 |
addtime | timestamp | 否 | CURRENT_TIMESTAMP | 创建时间 |
refid | bigint(20) | 否 |
| 关联表id |
userid | bigint(20) | 否 |
| 用户id |
nickname | varchar(200) | 是 | NULL | 用户名 |
content | longtext | 否 |
| 评论内容 |
reply | longtext | 是 | NULL | 回复内容 |
表4.4 景点类型
字段 | 类型 | 空 | 默认 | 注释 |
id (主键) | bigint(20) | 否 |
| 主键 |
addtime | timestamp | 否 | CURRENT_TIMESTAMP | 创建时间 |
leixing | varchar(200) | 是 | NULL | 类型 |
表4.5 景点路线
字段 | 类型 | 空 | 默认 | 注释 |
id (主键) | bigint(20) | 否 |
| 主键 |
addtime | timestamp | 否 | CURRENT_TIMESTAMP | 创建时间 |
jingdianmingcheng | varchar(200) | 是 | NULL | 景点名称 |
jingdianleixing | varchar(200) | 是 | NULL | 景点类型 |
jingdiandizhi | varchar(200) | 是 | NULL | 景点地址 |
luxianmingcheng | varchar(200) | 是 | NULL | 路线名称 |
luxiantupian | varchar(200) | 是 | NULL | 路线图片 |
qidian | varchar(200) | 是 | NULL | 起点 |
tujingluduan | varchar(200) | 是 | NULL | 途径路段 |
zhongdian | varchar(200) | 是 | NULL | 终点 |
xiangqing | longtext | 是 | NULL | 详情 |
表4.6 旅游景点
字段 | 类型 | 空 | 默认 | 注释 |
id (主键) | bigint(20) | 否 |
| 主键 |
addtime | timestamp | 否 | CURRENT_TIMESTAMP | 创建时间 |
jingdianmingcheng | varchar(200) | 是 | NULL | 景点名称 |
jingdianleixing | varchar(200) | 是 | NULL | 景点类型 |
jingdiandizhi | varchar(200) | 是 | NULL | 景点地址 |
jingdiantupian | varchar(200) | 是 | NULL | 景点图片 |
yingyeshijian | datetime | 是 | NULL | 营业时间 |
jingdianjieshao | longtext | 是 | NULL | 景点介绍 |
zhuyishixiang | longtext | 是 | NULL | 注意事项 |
clicknum | int(11) | 是 | 0 | 点击次数 |
price | float | 否 |
| 价格 |
表4.7 订单
字段 | 类型 | 空 | 默认 | 注释 |
id (主键) | bigint(20) | 否 |
| 主键 |
addtime | timestamp | 否 | CURRENT_TIMESTAMP | 创建时间 |
orderid | varchar(200) | 否 |
| 订单编号 |
tablename | varchar(200) | 是 | lvyoujingdian | 商品表名 |
userid | bigint(20) | 否 |
| 用户id |
goodid | bigint(20) | 否 |
| 商品id |
goodname | varchar(200) | 是 | NULL | 商品名称 |
picture | varchar(200) | 是 | NULL | 商品图片 |
buynumber | int(11) | 否 |
| 购买数量 |
price | float | 否 | 0 | 价格/积分 |
discountprice | float | 是 | 0 | 折扣价格 |
total | float | 否 | 0 | 总价格/总积分 |
discounttotal | float | 是 | 0 | 折扣总价格 |
type | int(11) | 是 | 1 | 支付类型 |
status | varchar(200) | 是 | NULL | 状态 |
address | varchar(200) | 是 | NULL | 地址 |
tel | varchar(200) | 是 | NULL | 电话 |
consignee | varchar(200) | 是 | NULL | 收货人 |
表4.8 商家
字段 | 类型 | 空 | 默认 | 注释 |
id (主键) | bigint(20) | 否 |
| 主键 |
addtime | timestamp | 否 | CURRENT_TIMESTAMP | 创建时间 |
shangjiazhanghao | varchar(200) | 是 | NULL | 商家账号 |
mima | varchar(200) | 是 | NULL | 密码 |
shangjiaxingming | varchar(200) | 是 | NULL | 商家姓名 |
shoujihao | varchar(200) | 是 | NULL | 手机号 |
youxiang | varchar(200) | 是 | NULL | 邮箱 |
zhaopian | varchar(200) | 是 | NULL | 照片 |
dizhi | varchar(200) | 是 | NULL | 地址 |
yingyezhizhao | varchar(200) | 是 | NULL | 营业执照 |
sfsh | varchar(200) | 是 | 否 | 是否审核 |
shhf | longtext | 是 | NULL | 审核回复 |
money | float | 是 | 0 | 余额 |
表4.9 收藏表
字段 | 类型 | 空 | 默认 | 注释 |
id (主键) | bigint(20) | 否 |
| 主键 |
addtime | timestamp | 否 | CURRENT_TIMESTAMP | 创建时间 |
userid | bigint(20) | 否 |
| 用户id |
refid | bigint(20) | 是 | NULL | 收藏id |
tablename | varchar(200) | 是 | NULL | 表名 |
name | varchar(200) | 否 |
| 收藏名称 |
picture | varchar(200) | 否 |
| 收藏图片 |
表4.10 管理员表
字段 | 类型 | 空 | 默认 | 注释 |
id (主键) | bigint(20) | 否 |
| 主键 |
username | varchar(100) | 否 |
| 用户名 |
password | varchar(100) | 否 |
| 密码 |
role | varchar(100) | 是 | 管理员 | 角色 |
addtime | timestamp | 否 | CURRENT_TIMESTAMP | 新增时间 |
表4.11 用户
字段 | 类型 | 空 | 默认 | 注释 |
id (主键) | bigint(20) | 否 |
| 主键 |
addtime | timestamp | 否 | CURRENT_TIMESTAMP | 创建时间 |
zhanghao | varchar(200) | 否 |
| 账号 |
mima | varchar(200) | 否 |
| 密码 |
xingming | varchar(200) | 是 | NULL | 姓名 |
xingbie | varchar(200) | 是 | NULL | 性别 |
shouji | varchar(200) | 是 | NULL | 手机 |
youxiang | varchar(200) | 是 | NULL | 邮箱 |
zhaopian | varchar(200) | 是 | NULL | 照片 |
dizhi | varchar(200) | 是 | NULL | 地址 |
money | float | 是 | 0 | 余额 |
5系统详细实现
5.1 管理员模块的实现
5.1.1旅游景点管理

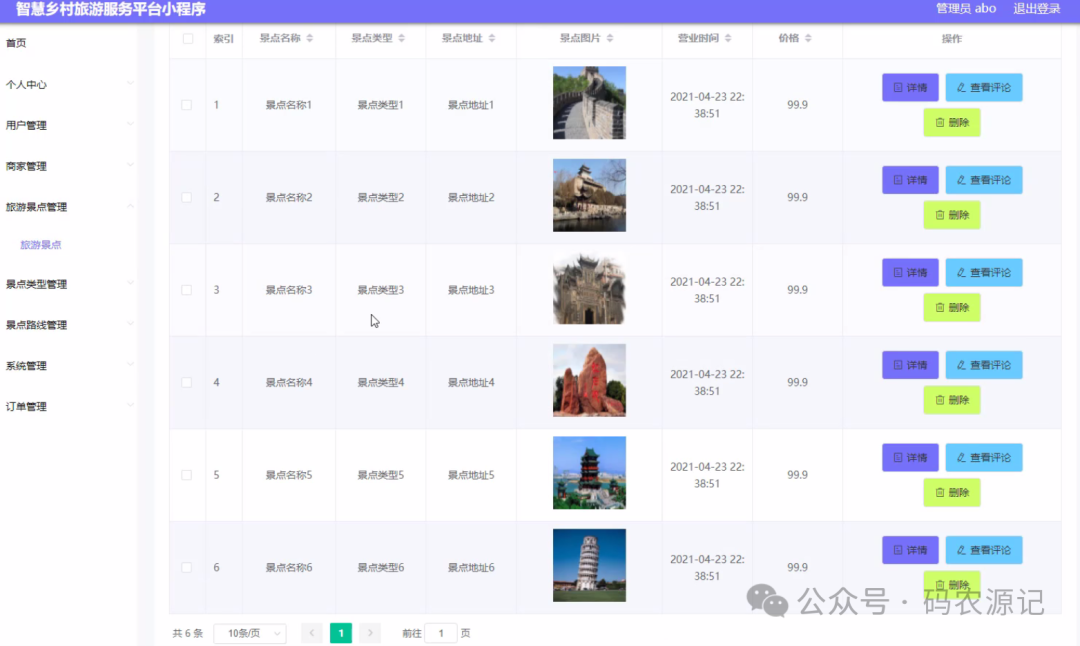

管理员可以管理旅游景点信息,可以查看旅游景点信息,删除旅游景点信息。具体界面的展示如图5.1所示。
图5.1旅游景点管理界面
5.1.2景点路线管理
管理员可以对景点路线进行查询或删除操作。具体界面如图5.2所示。
图5.3 景点路线管理界面
5.2 商家模块的实现
5.2.1 修改个人信息

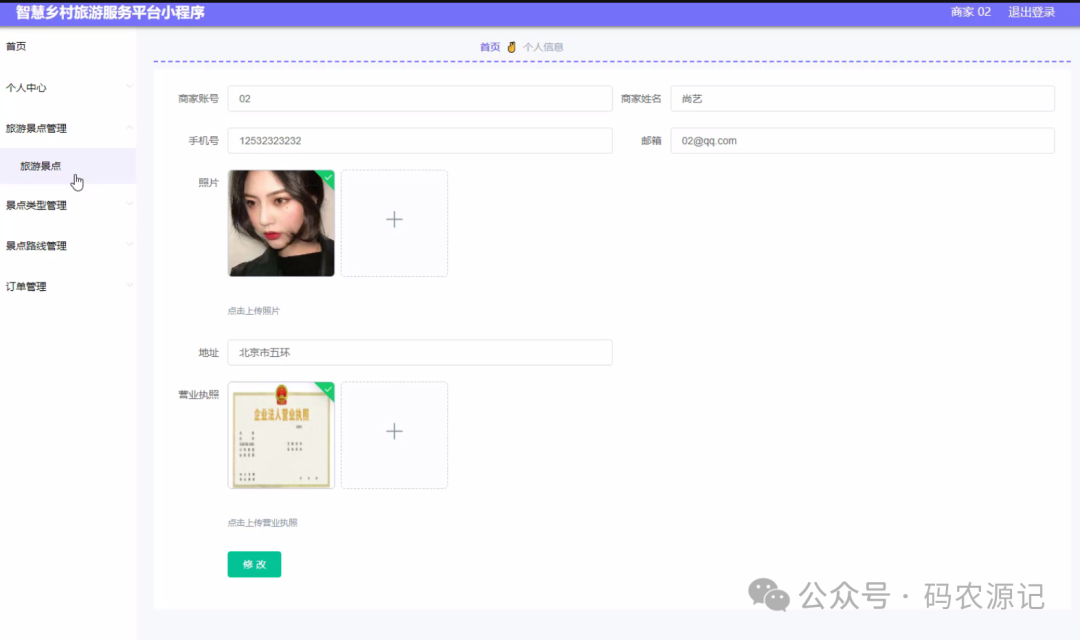

商家可以更新个人信息,包括更新照片和营业执照等信息。界面如下图所示:
图5.4修改个人信息界面
5.2.2 景点类型管理

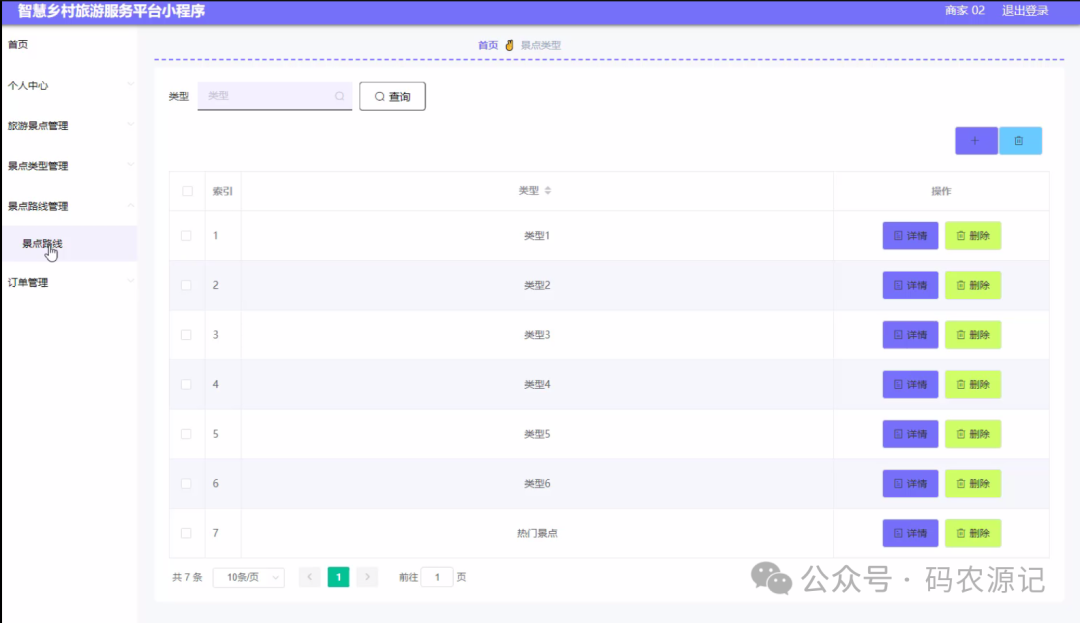

商家可以添加,删除,查询景点类型信息。界面如下图所示:
图5.4景点类型管理界面
5.3 小程序用户模块的实现
5.3.1 新增收货地址
小程序用户可以新增收货地址信息。界面如下图所示:
图5.5 新增收货地址界面
5.3.2 旅游景点

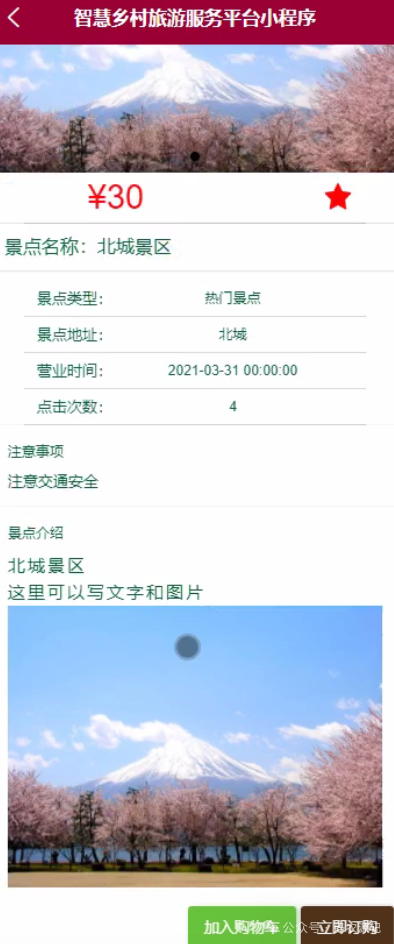

用户查看旅游景点信息,可以收藏景点,订购景点门票。
图5.6 旅游景点界面
5.3.3 我的订单

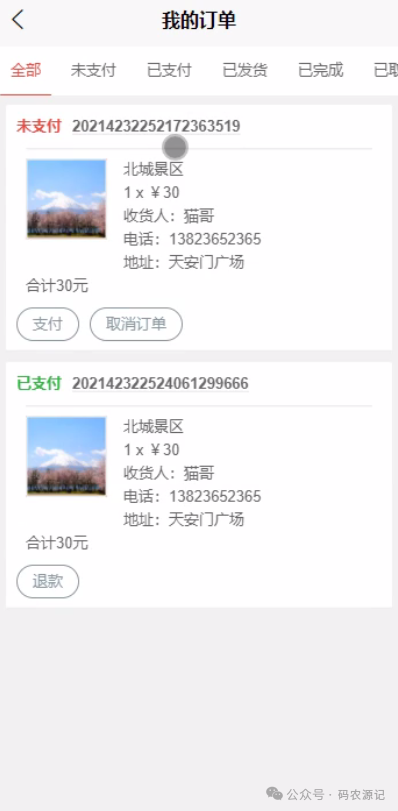

用户在我的订单界面可以退款,支付或取消订单。界面如下图所示:
图5.6 我的订单界面
