问题描述

如标题所示，在搭建simulink模型过程中，明明模型搭建的没有问题，但是输出的波形却不是理想的正弦波，影响问题分析。

问题分析

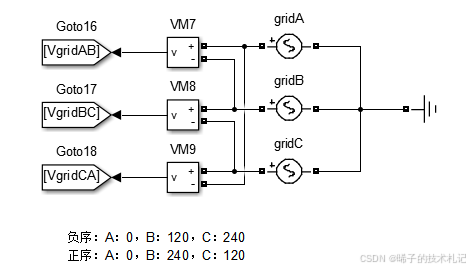

以三相交流信号源输出波形为例，输出信号理应为三相正弦量，但是仿真后发现波形失真，导致后续关联的一系列仿真结果不理想。模型如下：

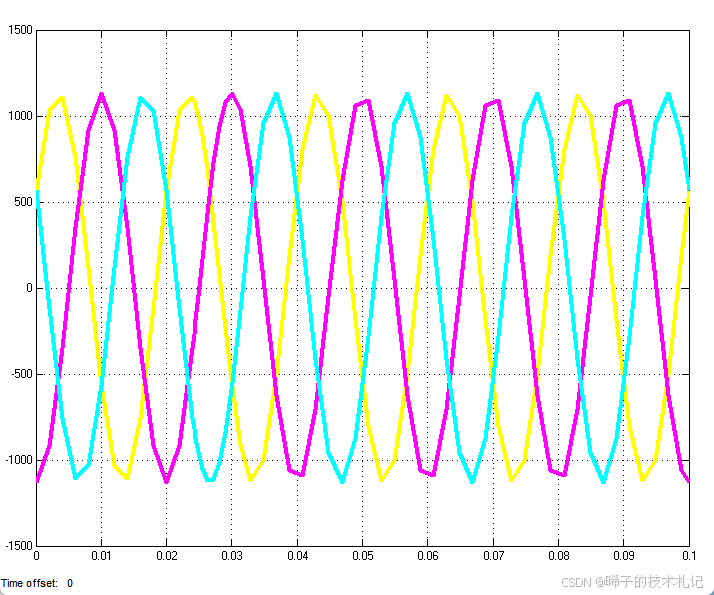

失真波形如下：

但是离奇的是，屏蔽模型中的一部分内容，失真现象消失。

问题原因

simulink仿真未设置仿真步长时，保持默认步长auto，这个auto计算的步长也许很长，并不合适，导致波形失真。

解决方式

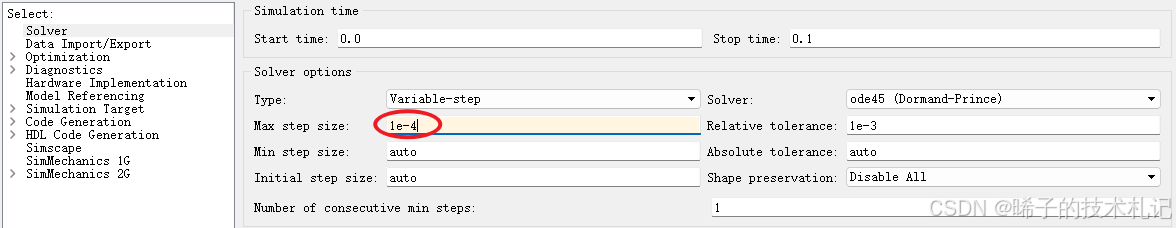

将解调器参数中的最大步长从auto修改为1e-4

修改后仿真如下：
