【江科大STM32】TIM输入捕获模式PWMI模式测频率

一、输入捕获测频率

接线图：

测信号的输入引脚为PA6，信号从PA6进来，待测的PWM信号也是STM32自己生成的，输出引脚是PA0，所以接线这里直接用一根线将PA0引到PA6就可以了。 如果有信号发生器的话，也可以设置成方波信号输出，高电平设置成3.3v，低电平0v，然后直接接到PA6，另一个就是共地。

PWM初始化模块：

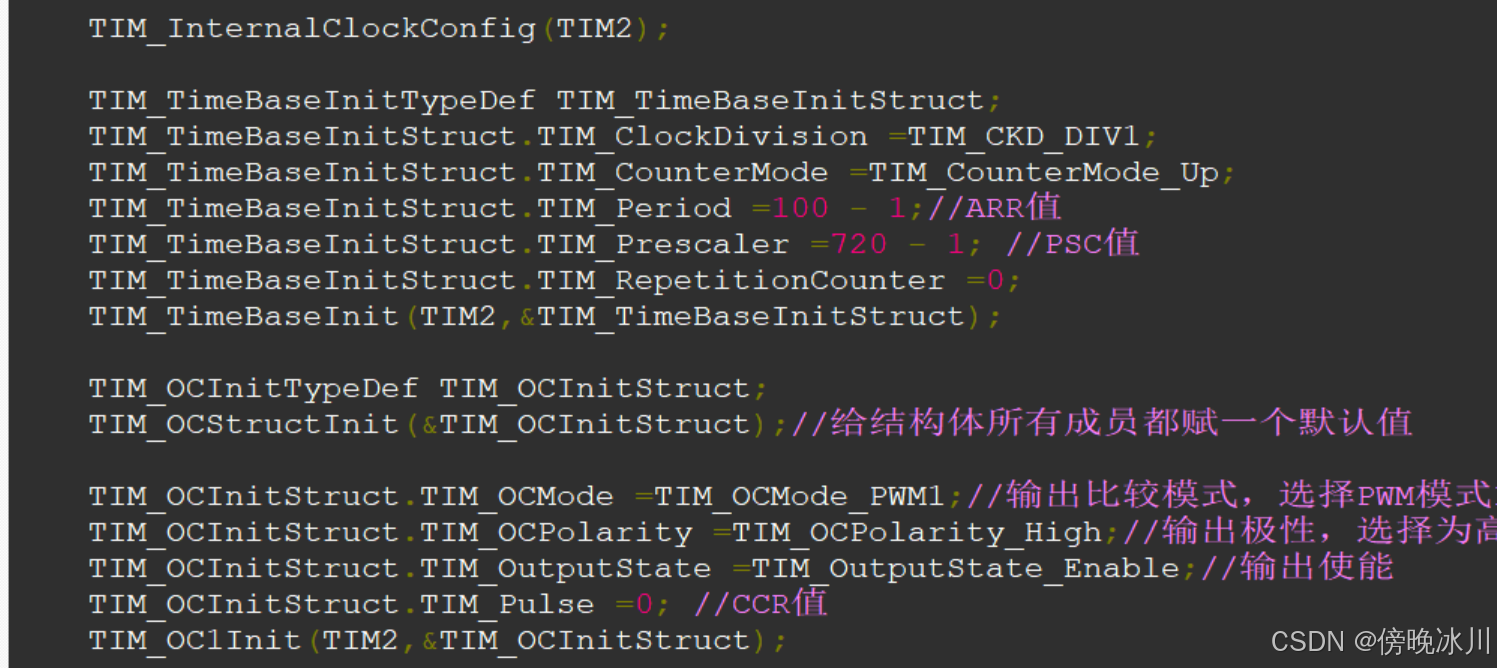

目前这里我们要借用一下之前写过的PWM模块代码，以便生成待测信号，所以这里程序直接复制，之前的PWM驱动LED呼吸灯工程，在这个工程基础上写。然后在这个PWM模块代码进行改进，目前这个代码逻辑是，初始化TIM2的通道1，产生一个PWM的波形，输出引脚是PA0，然后通过Set_Compare函数，可以调节CCR1的寄存器的值，从而控制PWM的占空比，但是目前这个PWM频率是在初始化已经写好的了，是固定的，操作起来不太方便。所以我们要在最后再加一个函数，用来便捷地调节PWM频率。

那这里如何调节PWM频率？

通过公式，我们知道PWM频率=更新频率=72M/(PSC+1/(ARR+1)，所以PSC和ARR都可以调节频率，但是占空比=CCR/(ARR+1)，所以通过ARR调节频率，同时还会影响到占空比，而通过PSC调节频率，不会影响占空比，显然比较方便。所以这里我们直接固定ARR为100-1，通过调节PSC来改变PWM频率，这里的ARR为100-1，CCR的数值直接就是占空比。

这里实际使用也是有技巧的，一般可以根据分辨率的要求，先确定好ARR值，比如分辨率[1/（ARR+1）]，1%就足够了。那ARR就是给100-1，这样PSC决定频率，CCR决定占空比。如果想要更高的分辨率，比如0.1%，那ARR就先固定1000-1，这样频率就是72M/预分频/1000，占空比就是CCR/1000，这样也好算。

然后ARR我们固定给100-1，初始化操作的PSC就先不管，后面再写一个函数，在初始化之后单独修改PSC。

void PWM_SetPrescaler(uint16_t Prescaler) //配置TIMx预调度器。
{
	TIM_PrescalerConfig(TIM2,Prescaler,TIM_PSCReloadMode_Immediate);//Prescaler立即被加载
}

代码详解：

void TIM_PrescalerConfig(TIM_TypeDef* TIMx, uint16_t Prescaler, uint16_t TIM_PSCReloadMode)//配置TIMx预调度器

参数	说明
TIMx	其中x为1 ~ 17，选择TIM外设
Prescaler	指定预Prescaler寄存器值
TIM_PSCReloadMode	指定TIM预分频器的重装模式。该参数可以是以下值之一：TIM_PSCReloadMode_Update：在更新事件中加载precaler；TIM_PSCReloadMode_Immediate：立即加载precaler

TIM_PSCReloadMode的两个选择参数说白了还是影子寄存器的预装载问题，就是你写入的值是立刻生效还是在更新事件中生效。

立刻生效：可能在值发生改变时产生切断波形的现象，比如PWM一个周期刚过去一半，立刻生效了，那就立刻切断当前波形，开始新的一个周期。在频率变化时，这里会出现一个不完整的周期。
更新事件生效：就是会有一个缓存器，延迟参数的写入时间，等一个周期结束了，在更新事件时，再统一改变参数，保证每个周期的完整。

在这里我们选择哪个参数都无所谓，我们要求不高，哪个都可以，那这里就选择立刻生效吧。

主函数这里调用之后就生成一个频率为 1KHz，占空比为50%的信号了。

int main(void)
{
	OLED_Init();
	PWM_Init();

	PWM_SetPrescaler(720 - 1);  //频率=72M/(PSC - 1)/(ARR - 1) 这里(ARR - 1)=100
	PWM_SetCompare1(50);		//Duty= CCR/(ARR - 1)

	while(1)
	{

	}
}

输入捕获初始化：

这里因为是自己测自己，所以还要建一个输入捕获模块代码，测一下PA0口的频率和占空比。

步骤：

①RCC开启时钟（把要用的TIM外设和GPIO外设时钟都打开）

②GPIO初始化，把GPIO配置为输入模式，一般选择上拉或者浮空输入模式

③配置时基单元，让CNT计数器在内部时钟驱动下自增运行

④配置输入捕获单元，包括滤波器、极性选择、直连通道还是交叉通道、分频器这些参数，用一个结构体就可以配置

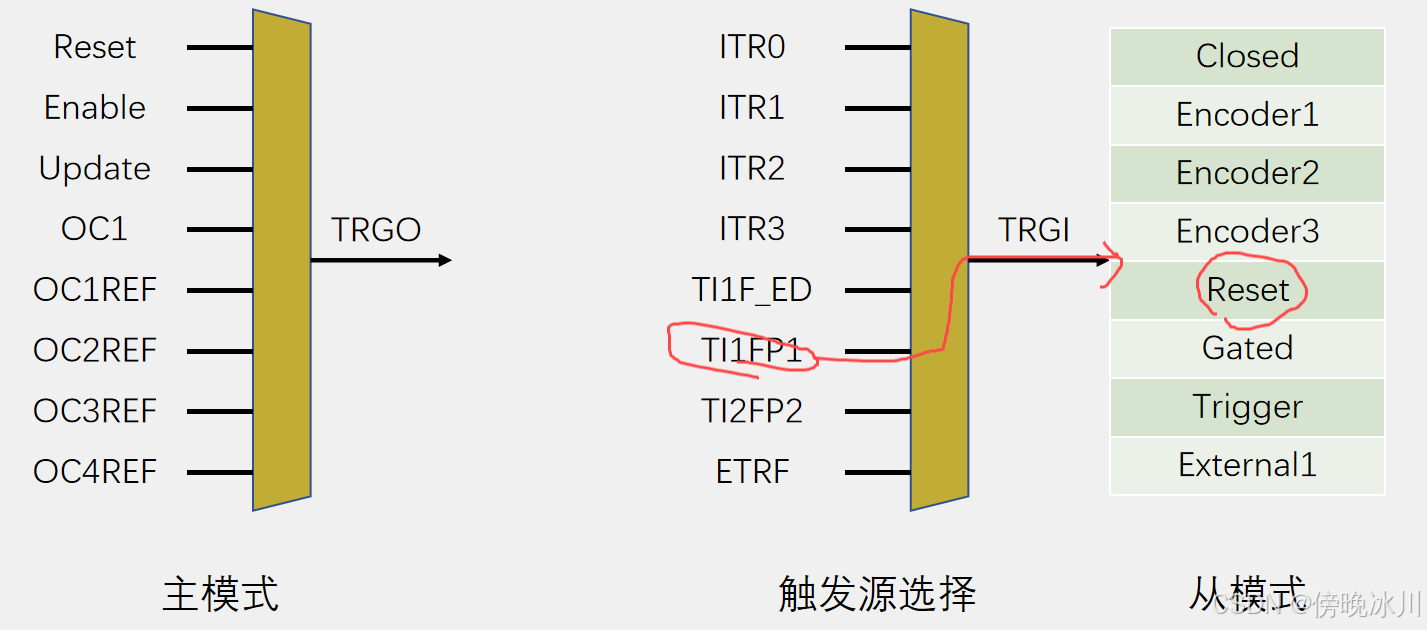

⑤选择从模式的触发源触发源为TF1FP1,这里调用一个库函数给一个参数即可

⑥选择触发之后执行的操作

⑦开启定时器

代码：

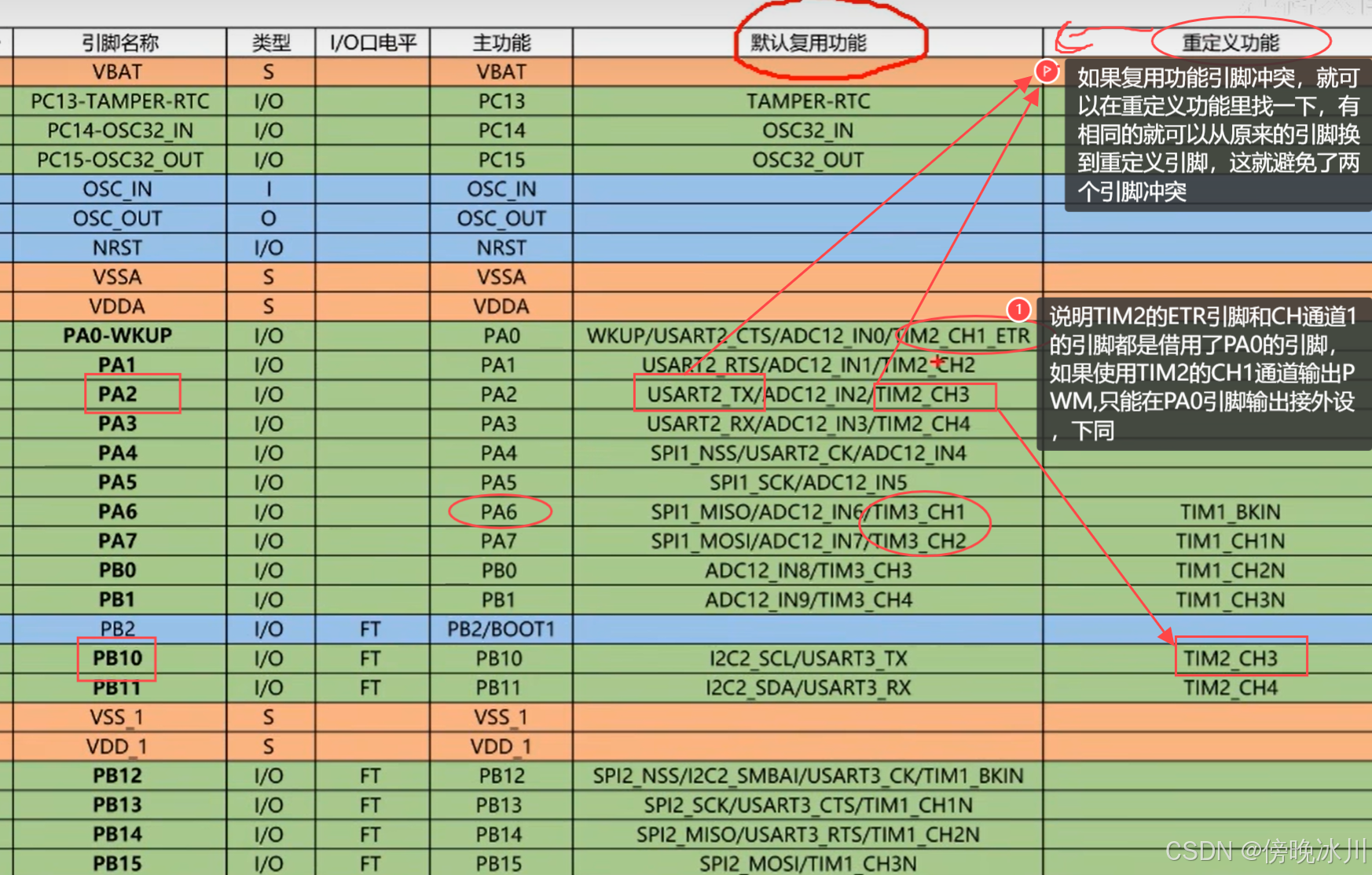

这里的时钟选择，要选择TIM3,也是APB1外设时钟，因为PWM模块还需要TIM2输出PWM,所以要开启TIM3时钟。GPIO初始化需要查看引脚定义表，TIM3通道1对应的是PA6引脚，如果选择其它定时器或者其它通道，那这个引脚就需要根据引脚定义表改变

这里的TIM_Prescaler值决定了测周法的标准频率Fc，72M/预分频就是就计数器自增的频率，就是计数器标准频率，这个需要根据你信号频率的分布范围来调整，这里暂时先给72-1，这样标准频率就是72M/72=1MHz，这样方便计算。

void TIM_ICInit(TIM_TypeDef* TIMx, TIM_ICInitTypeDef* TIM_ICInitStruct)//根据指定初始化TIM外设TIM_ICInitStruct中的参数

输入捕获初始化结构定义

参数	说明
TIM_Channel	指定TIM通道（1~4通道）
TIM_ICPolarity	极性选择，指定输入信号的活动边缘（上升、下降、双边沿触发）
TIM_ICSelection	指定输入（直连或者交叉输入）
TIM_ICPrescaler	指定输入捕获预分频（1、2、4、8分频，1分频就是不分频）
TIM_ICFilter	指定输入捕获过滤器，取值范围为0x0 ~ 0xF之间的数字，数值越大，滤波效果越好

滤波器和分频器的区别：

虽然两个都是计次的东西，但是滤波器计次，并不会改变信号的原有频率，一般滤波器的采样频率都会远高于信号频率，所以它只会滤除高频噪声，使信号更加平滑，1KHz滤波之后仍然是1KHz，信号频率不会发生变化。而分频器就是对信号本身进行计次，会改变频率，1KHz，二分频之后就是500Hz，四分频之后就是250Hz。

对应步骤⑤ ：

void TIM_SelectInputTrigger(TIM_TypeDef* TIMx, uint16_t TIM_InputTriggerSource)//选择输入触发器源

参数	说明
TIMx	其中x可以是1、2、3、4、5、8、9、12或15来选择TIM外设。
TIM_InputTriggerSource	输入触发器源。

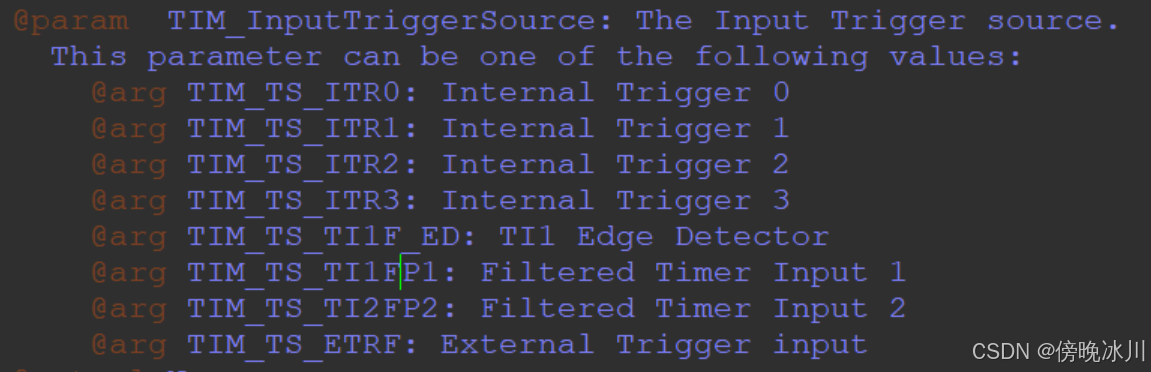

TIM_InputTriggerSource参数选择：下面两图对应

对应步骤⑥

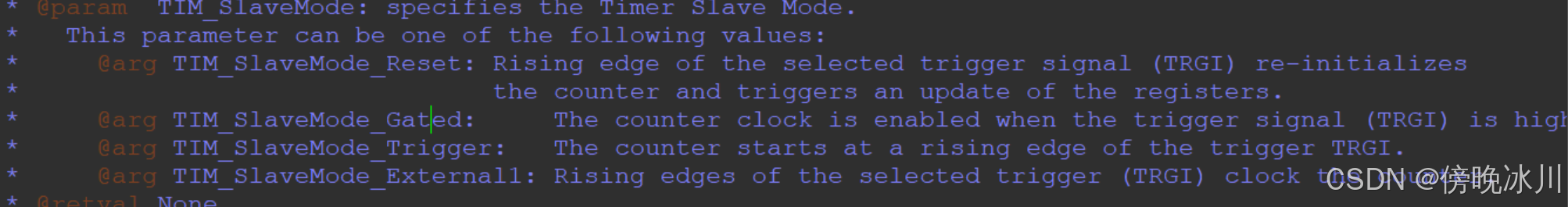

void TIM_SelectSlaveMode(TIM_TypeDef* TIMx, uint16_t TIM_SlaveMode)//选择TIMx从模式

参数	说明
TIMx	其中x可以是1、2、3、4、5、8、9、12或15来选择TIM外设。
TIM_SlaveMode	指定定时器从模式。

TIM_SlaveMode参数选择：

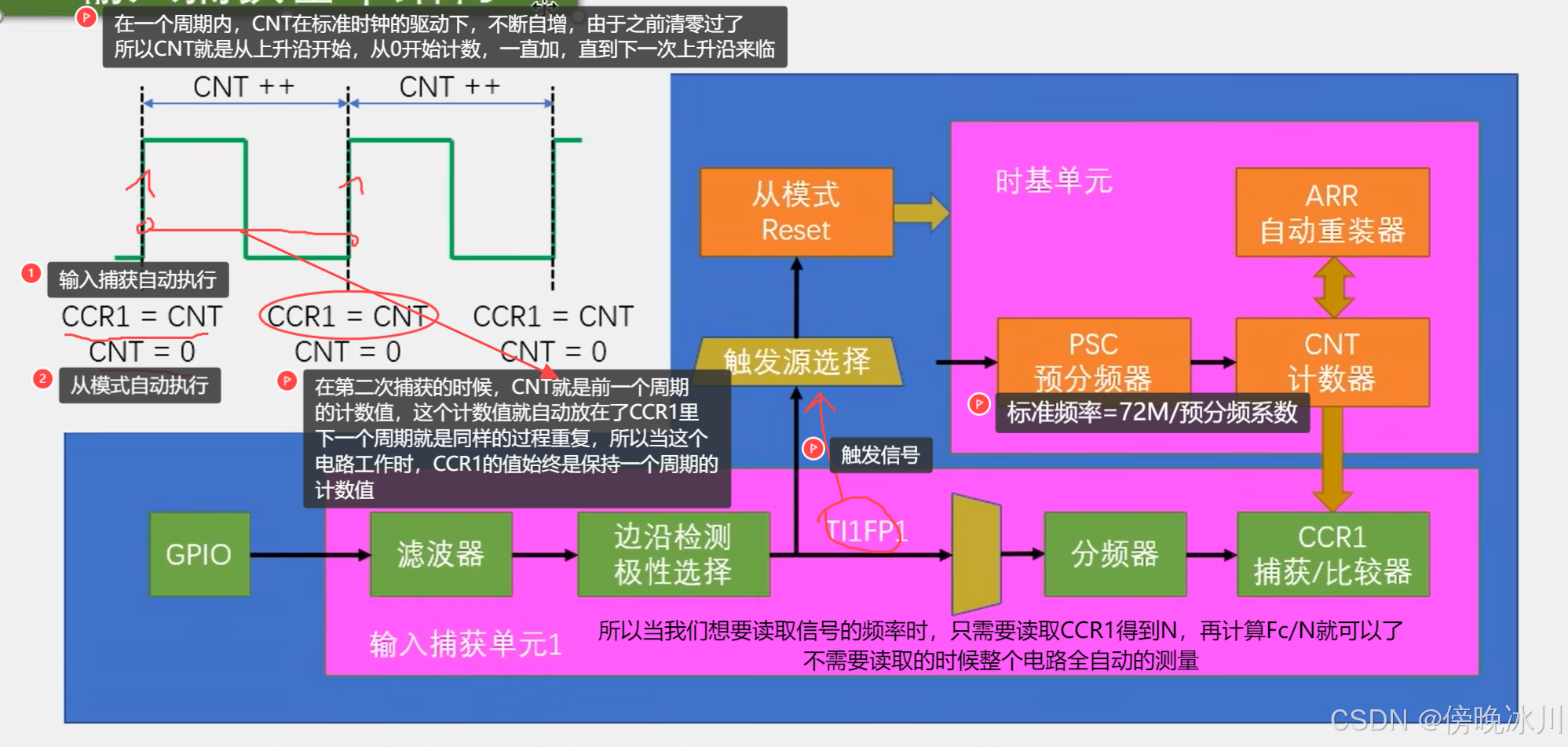

最后，启动定时器后，CNT就会在内部时钟的驱动下不断自增，即使信号没有过来它也会自增。一直自增也没有关系，因为在有信号过来的时候，它就会在从模式下自动清零，不会影响测量。初始化完成后，整个电路就能实现全自动测量了。

void IC_Init(void)
{
	/*开启时钟*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);			//开启TIM3的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);			//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);							//将PA6引脚初始化为上拉输入

	/*配置时钟源*/
	TIM_InternalClockConfig(TIM3);		//选择TIM3为内部时钟，若不调用此函数，TIM默认也为内部时钟

	/*时基单元初始化*/
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;				//定义结构体变量
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;     //时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数器模式，选择向上计数
	TIM_TimeBaseInitStructure.TIM_Period = 65536 - 1;               //计数周期，即ARR的值
	TIM_TimeBaseInitStructure.TIM_Prescaler = 72 - 1;               //预分频器，即PSC的值
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;            //重复计数器，高级定时器才会用到
	TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStructure);             //将结构体变量交给TIM_TimeBaseInit，配置TIM3的时基单元

	/*输入捕获初始化*/
	TIM_ICInitTypeDef TIM_ICInitStructure;							//定义结构体变量
	TIM_ICInitStructure.TIM_Channel = TIM_Channel_1;				//选择配置定时器通道1
	TIM_ICInitStructure.TIM_ICFilter = 0xF;							//输入滤波器参数，可以过滤信号抖动
	TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising;		//极性，选择为上升沿触发捕获
	TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;			//捕获预分频，选择不分频，每次信号都触发捕获
	TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI;	//输入信号交叉，选择直通，不交叉
	TIM_ICInit(TIM3, &TIM_ICInitStructure);							//将结构体变量交给TIM_ICInit，配置TIM3的输入捕获通道

	/*选择触发源及从模式*/
	TIM_SelectInputTrigger(TIM3, TIM_TS_TI1FP1);					//触发源选择TI1FP1
	TIM_SelectSlaveMode(TIM3, TIM_SlaveMode_Reset);					//从模式选择复位
																	//即TI1产生上升沿时，会触发CNT归零

	/*TIM使能*/
	TIM_Cmd(TIM3, ENABLE);			//使能TIM3，定时器开始运行
}

注意：

void TIM_OC1Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);
void TIM_OC2Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);
void TIM_OC3Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);
void TIM_OC4Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);
void TIM_ICInit(TIM_TypeDef* TIMx, TIM_ICInitTypeDef* TIM_ICInitStruct);

这里输出比较和输入捕获都有四个通道，OCInit四个通道，每个通道占用一个函数，而ICInit是四个通道共用一个函数的，在结构体会有额外一个参数选择哪个通道。

void TIM_SetCompare1(TIM_TypeDef* TIMx, uint16_t Compare1);
void TIM_SetCompare2(TIM_TypeDef* TIMx, uint16_t Compare2);
void TIM_SetCompare3(TIM_TypeDef* TIMx, uint16_t Compare3);
void TIM_SetCompare4(TIM_TypeDef* TIMx, uint16_t Compare4);
uint16_t TIM_GetCapture1(TIM_TypeDef* TIMx);//获取TIMx输入捕获1值。
uint16_t TIM_GetCapture2(TIM_TypeDef* TIMx);//获取TIMx输入捕获2值。
uint16_t TIM_GetCapture3(TIM_TypeDef* TIMx);//获取TIMx输入捕获3值。
uint16_t TIM_GetCapture4(TIM_TypeDef* TIMx); //获取TIMx输入捕获4值。

这8个函数都是读取各个通道的CCR值，是相对应的，输出比较模式下，CCR是只写的，用TIM_SetCompare写入；输入捕获模式下，CCR是只读的，用TIM_GetCapture读出。

返回值：各Capture Compare 寄存器值。

查看频率读取CCR（频率）

这里需要执行公式Fx=Fc/N,之前说Fc=72M/(PSC+1),PSC=72-1，所以72M/72=1MHz，然后除以N，N就是读取CCR的值，用uint16_t TIM_GetCapture1(TIM_TypeDef* TIMx)函数读取

uint32_t IC_GetFreq(void)
{
	return 1000000 / (TIM_GetCapture1(TIM3) + 1);		//测周法得到频率fx = fc / N，这里不执行+1的操作也可
}

主函数：

int main(void)
{
	OLED_Init();
	PWM_Init();
	IC_Init();

	OLED_ShowString(1,1,"Freq:00000Hz");

	/*使用PWM模块提供输入捕获的测试信号:将待测信号传给PA0,PA0又通过导线输入到PA6,PA6是
	TIM3的通道1，通道1通过输入捕获模块，测得频率*/
	PWM_SetPrescaler(720 - 1);  //频率=72M/(PSC - 1)/(ARR - 1) 这里(ARR - 1)=100
	PWM_SetCompare1(50);		//Duty= CCR/(ARR - 1)

	while(1)
	{
		OLED_ShowNum(1,6,IC_GetFreq(),5);//不断刷新显示输入捕获测得的频率
	}
}

二、PWMI模式测频率&占空比

这里输入捕获代码部分直接对上一个代码进行升级就可以了。配置成两个通道同时捕获一个引脚

这里输入捕获有两种配置方法：效果一样

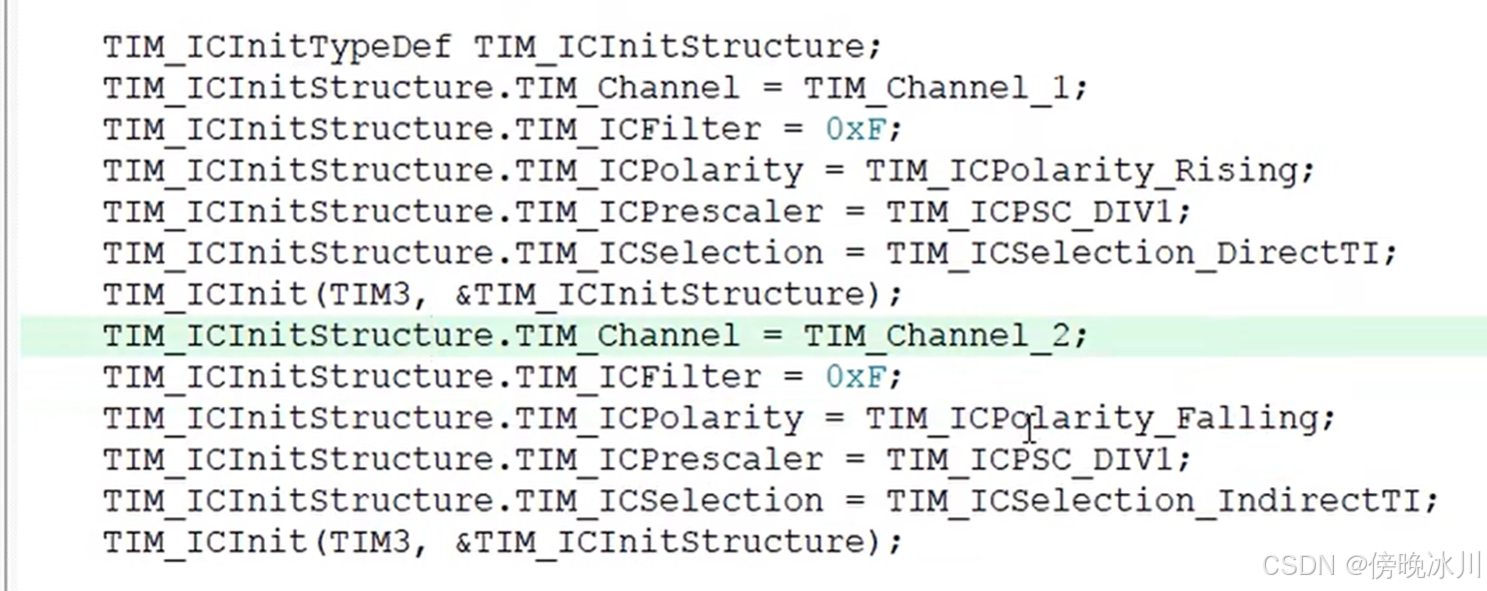

1、直接复制多一份通道初始化

2、使用ST公司封装好的函数

void TIM_PWMIConfig(TIM_TypeDef* TIMx, TIM_ICInitTypeDef* TIM_ICInitStruct)//根据指定配置TIM外设TIM_ICInitStruct中的参数来测量外部PWM信号

作用：这个函数你只要传入一个通道的参数，在函数里它会自动把剩下一个通道初始化成相反的配置，比如这里传入通道1，直连，上升沿，函数就会顺带配置通道2，交叉，下降；传入通道2，直连，上升沿，函数就会顺带配置通道1，交叉，下降沿。这个函数只能传入通道1和通道2，不能传通道3和通道4。

获取占空比函数：

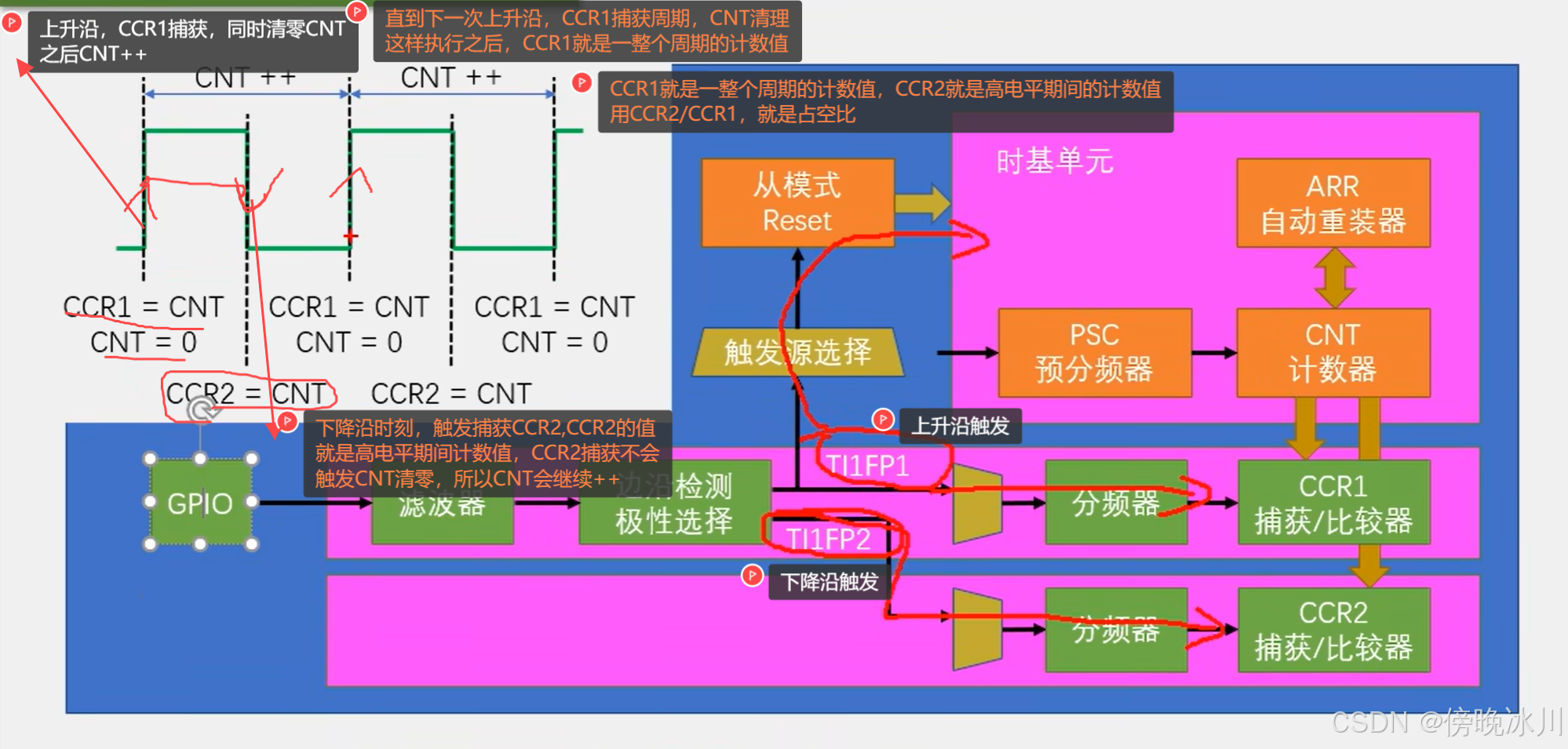

根据上节课PWMI分析【STM32】TIM输入捕获-学习笔记-CSDN博客，高电平的计数值存在CCR2里，整个周期的计数值存在CCR1里，用CCR2/CCR1就可以得到占空比了。

/**
  * 函    数：获取输入捕获的占空比
  * 参    数：无
  * 返 回 值：捕获得到的占空比
  */
uint32_t IC_GetDuty(void)
{
	return (TIM_GetCapture2(TIM3) + 1) * 100 / (TIM_GetCapture1(TIM3) + 1);	//占空比Duty = CCR2 / CCR1 * 100，这里不执行+1的操作也可
}

主函数：

int main(void)
{
	/*模块初始化*/
	OLED_Init();		//OLED初始化
	PWM_Init();			//PWM初始化
	IC_Init();			//输入捕获初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "Freq:00000Hz");		//1行1列显示字符串Freq:00000Hz
	OLED_ShowString(2, 1, "Duty:00%");			//2行1列显示字符串Duty:00%

	/*使用PWM模块提供输入捕获的测试信号*/
	PWM_SetPrescaler(720 - 1);					//PWM频率Freq = 72M / (PSC + 1) / 100
	PWM_SetCompare1(50);						//PWM占空比Duty = CCR / 100

	while (1)
	{
		OLED_ShowNum(1, 6, IC_GetFreq(), 5);	//不断刷新显示输入捕获测得的频率
		OLED_ShowNum(2, 6, IC_GetDuty(), 2);	//不断刷新显示输入捕获测得的占空比
	}
}

测频率性能：32:43

误差分析：34:45
