前文：[实现Rpc] 项目设计 | 服务端模块划分 | rpc | topic | server

3. 客户端模块划分

在客户端的模块划分中，基于以上理解的功能，可以划分出这么级个模块：

1. Protocol：应用层通信协议模块。
2. Network：网络通信模块。
3. Dispatcher：消息分发处理模块。
4. Requestor：请求管理模块。
5. RpcCaller：远端调用功能模块。
6. Publish-Subscribe：发布订阅功能模块。
7. Registry-Discovery：服务注册/发现/上线/下线功能模块。
8. Client：基于以上模块整合⽽出的客户端模块。

3.1 Network模块

网络通信基于muduo库实现网络通信客户端。

3.2 Protocol模块

应用层通信协议处理，与服务端保持⼀致。

3.3 Dispatcher模块

IO数据分发处理，逻辑与服务端⼀致。

---

3.4 Requestor模块

Requestor模块存在的意义：针对客⼾端的每⼀条请求进⾏管理，以便于对请求对应的响应做出合适的操作。

• 首先，对于客户端来说，不同的地方在于更多时候客户端是请求方，是主动发起请求服务的⼀方
• 而在多线程的网络通信中，多线程下，针对 多个请求进行响应可能会存在时序的问题，这种情况下，我们则无法保证⼀个线程发送⼀个请求后，接下来接收到的响应就是针对自己这条请求的响应，这种情况是非常危险的⼀种情况。
• 其次，类似于Muduo库这种异步IO网络通信库，通常 IO操作都是异步操作，即发送数据就是把数据放入发送缓冲区，但是什么时候会发送由底层的网络库来进行协调，并且也并不会提供recv接口，而是在连接触发可读事件后，IO读取数据完成后调用处理回调进行数据处理，因此也无法直接在发送请求后去等待该条请求的响应。（对 于网络通信前文有提到~[Linux#61][UDP] port | netstat | udp缓冲区 | stm32)

针对以上问题，我们则创建出当前的请求管理模块来解决：

• 它的思想也非常简单，就是给每⼀个请求都设定⼀个请求ID，服务端进行响应的时候标识响应针对的是哪个请求（也就是 响应信息中会包含请求ID）
• 因此客户端这边我们不管收到哪条请求的响应，将数据存储入⼀则hash_map中，以请求ID作为映射，并向外提供获取指定 请求ID响应的阻塞接口，这样只要在发送请求的时候知道自己的请求ID，那么就能获取到自己想要的响应，而不会出现异常。

针对这个思想，我们再进⼀步，可以将每个请求进⼀步封装描述，添加⼊异步的future控制，或者设置回调函数的方式，在不仅可以阻塞获取响应，也可以实现 异步获取响应以及回调处理响应。

---

3.5 RpcCaller模块

（1）RpcCaller模块存在的意义：向用户提供进行rpc调⽤的模块。

Rpc服务调用模块，这个模块相对简单，只需要向外提供几个rpc调用的接口，内部实现向服务端发送请求，等待获取结果即可，稍微麻烦⼀些的是Rpc调用我们需要提供多种不同方式的调用：

1. 同步调用：发起调用后，等收到响应结果后返回。
2. 异步调用：发起调用后立即返回，在想获取结果的时候进行获取。
3. 回调调用：发起调用的同时设置结果的处理回调，收到响应后⾃动对结果进行回调处理。

---

3.6 Publish-Subscribe模块

（1）Publish-Subscribe模块存在意义：向用户提供发布订阅所需的接口，针对推送过来的消息进行处理。

• 发布订阅稍微复杂⼀点，因为在发布订阅中有两种角色，⼀个客户端可能是消息的发布者，也可能是消息的订阅者。
• 而且不管是哪个角色都是 对主题进行操作，因此其中也包含了主题的相关操作，比如要发布⼀条消息需要先创建主题。
• 且⼀个订阅者可能会订阅多个主题，每个主题的消息可能都会有不同的处理方式，因此需要有订阅者主题回调的管理。

3.7 Registry-Discovery模块

（1）服务注册和发现模块需要实现的功能会复杂⼀些，因为分为两个角色来完成其功能：

• 注册者：作为Rpc服务的提供者，需要向注册中心注册服务，因此需要实现向服务器注册服务的功能。
• 发现者：作为Rpc服务的调用者，需要先进行服务发现，也就是向服务器发送请求获取能够提供指定服务的主机地址，获取地址后需要管理起来留用，且作为发现者，需要关注注册中心发送过来的服务上线/下线消息，以及时对已经下线的服务和主机进行管理。

3.8 Client模块

将以上模块进行整合就可以实现各个功能的客户端了。

• RegistryClient：服务注册功能模块与⽹络通信客户端结合。
• DiscoveryClient：服务发现功能模块与⽹络通信客户端结合。
• RpcClient：DiscoveryClient & RPC功能模块与网络通信客户端结合。
• TopicClient：发布订阅功能模块与⽹络通信客户端结合。

---

---

4. 框架设计

在当前项目的实现中，我们将整个项目的实现划分为三层来进行实现：

1. 抽象层：将底层的网络通信以及应用层通信协议以及请求响应进行抽象，使项目更具扩展性和灵活性。
2. 具象层：针对抽象的功能进行具体的实现。
3. 业务层：基于抽象的框架在上层实现项目所需功能。

4.1 抽象层

在本项目的实现当中，网络通信部分采用了第三方库Muduo库，以及通信协议使用了LV格式的通信协议解决粘包问题，数据正文中采用了Json格式进行序列化和反序列化，而这几方面我们都可能会存在继续优化的可能，甚至在序列化⽅方面不⼀定非要采用Json

因此在设计项目框架的时候，我们对于底层通信部分相关功能先进行抽象，形成⼀层抽象层

而上层业务部分根据抽象层来完成功能，这样的好处是在具体的底层功能实现部分，我们可以实现插拔式的模块化替换，以此来提高项目的灵活性和扩展性。

---

4.2 具象层

具象层就是针对抽象的具体实现。

而具体的实现也比较简单，从抽象类派生出具体功能的派生类，然后在内部实现各个接口功能即可。

• 基于Muduo库实现网络通信部分抽象。
• 基于LV通信协议实现Protocol部分抽象。

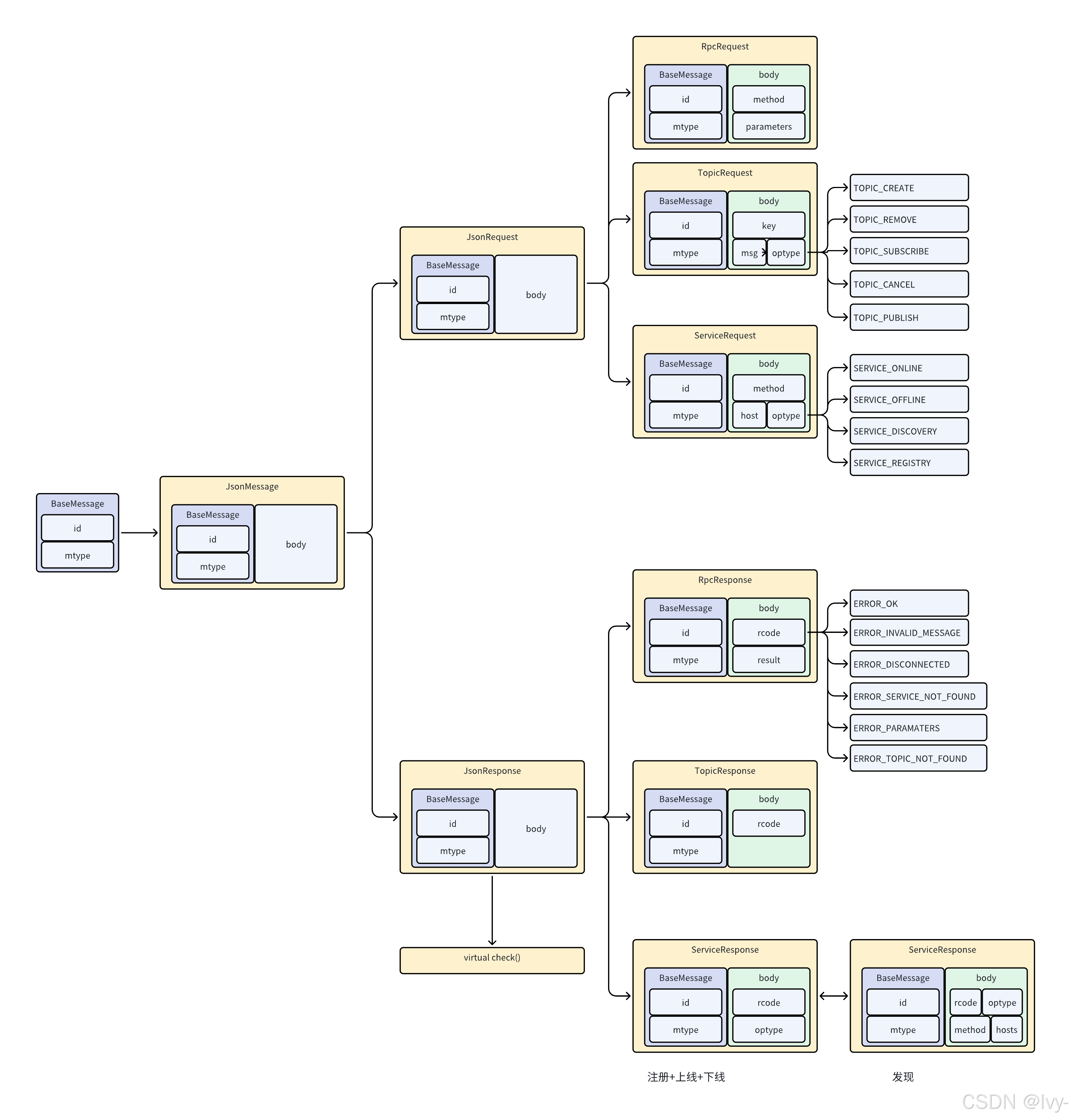

不过这⼀层中比较特殊的是，我们需要 针对不同的请求，从BaseMessage中派生出不同的请求和响应类型，以便于在针对指定消息处理时，能够更加轻松的获取或设置请求及响应中的各项数据元素。

4.3 业务层

业务层就是基于底层的通信框架，针对项目中具体的业务功能的实现了，比如Rpc请求的处理，发布订阅请求的处理以及服务注册与发现的处理等等。

（1）Rpc：

（2）发布订阅：

（3）服务注册&发现：

---

⭕4.4 整体设计框架

项目当中会有server和client共同使用的类，也有单独使用的类，所以我们分别实现对应的功能

5. common 类的实现

5.1 常用的零碎功能接口类实现

5.1.1 简单日志宏实现

日志宏意义：快速定位程序运行逻辑出错的位置。

参考前文：简单日志宏实现（C++）

项目在运行中可能会出现各种问题，出问题不可怕，关键的是要能找到问题，并解决问题。解决问题的方式：

• gdb调试：逐步调试过于繁琐，缓慢。主要⽤于程序崩溃后的定位。
• 系统运行日志分析：在任何程序运行有可能逻辑错误的位置进行输出提示，快速定位逻辑问题的位置。

#pragma once
#include <cstdio>
#include <ctime>

#define LDBG 0
#define LINF 1
#define LERR 2

#define LDEFAULT LDBG

#define LOG(level, format, ...)                                                                       \
    {                                                                                                 \
        if (level >= LDEFAULT)                                                                        \
        {                                                                                             \
            time_t t = time(NULL);                                                                    \
            struct tm *lt = localtime(&t);                                                            \
            char time_tmp[32] = {0};                                                                  \
            strftime(time_tmp, 31, "%m-%d %T", lt);                                                   \
            fprintf(stdout, "[%s][%s:%d] " format "\n", time_tmp, __FILE__, __LINE__, ##__VA_ARGS__); \
        }                                                                                             \
    }

#define DLOG(format, ...) LOG(LDBG, format, ##__VA_ARGS__);
#define ILOG(format, ...) LOG(LINF, format, ##__VA_ARGS__);
#define ELOG(format, ...) LOG(LERR, format, ##__VA_ARGS__);

5.1.2 Json序列化/反序列化的封装

#include <iostream>
#include <sstream>
#include <string>
#include <memory>
#include <jsoncpp/json/json.h>

class JSON
{
public:
    static bool serialize(const Json::Value &val, std::string &body)
    {
        std::stringstream ss;
        // 先实例化一个工厂类对象
        Json::StreamWriterBuilder swb;
        // 通过工厂类对象来生产派生类对象
        std::unique_ptr<Json::StreamWriter> w(swb.newStreamWriter());
        bool ret = w->write(val, &ss);
        if (ret != 0)
        {
            ELOG("json serialize failed!");
            return false;
        }

        body = ss.str();
        return true;
    }

    static bool deserialize(const std::string &body, Json::Value &val)
    {
        Json::CharReaderBuilder crb;
        std::unique_ptr<Json::CharReader> r(crb.newCharReader());

        std::string errs;
        bool ret = r->parse(body.c_str(), body.c_str() + body.size(), &val, &errs);
        if (ret == false)
        {
            ELOG("json deserialize failed : %s", errs.c_str());
            return false;
        }
        return true;
    }
};

---

5.1.3 UUID的生成

UUID(Universally Unique Identifier)，也叫通用唯⼀识别码，通常由32位16进制数字字符组成。

• UUID的标准型式包含32个16进制数字字符，以连字号分为五段，形式为8-4-4-4-12的32个字符
• 如：550e8400-e29b-41d4-a716-446655440000。
• 在这里，uuid生成，我们采用生成8个随机数字，加上8字节序号，共16字节数组生成32位16进制字符的组合形式来 确保全局唯⼀的同时能够根据序号来分辨数据（随机数肉眼分辨起来真是太难了…）。

#include <iostream>
#include <chrono>
#include <random>
#include <string>
#include <sstream>
#include <atomic>
#include <iomanip>

class UUID
{
public:
    static std::string uuid()
    {
        std::stringstream ss;
        //1. 构造一个机器随机数对象
        std::random_device rd;
        //2. 以机器随机数为种子构造伪随机数对象
        std::mt19937 generator (rd());
        //3. 构造限定数据范围的对象
        std::uniform_int_distribution<int> distribution(0, 255);
        // 4. 生成8个随机数，按照特定格式组织成为16进制数字字符的字符串
        for (int i = 0; i < 8; i++)
        {
            if (i == 4 || i == 6)
            {
                ss << "-";
            }

            ss << std::setw(2) << std::setfill('0') << std::hex << distribution(generator);
        }

        ss << "-";
        //5. 定义一个8字节序号，逐字节组织成为16进制数字字符的字符串
        static std::atomic<size_t> seq(1);
        size_t cur = seq.fetch_add(1);
        for (int i = 7; i >= 0; i--)
        {
            if (i == 5)
            {
                ss << "-";
            }

            ss << std::setw(2) << std::setfill('0') << std::hex << ((cur >> (i * 8)) & 0xFF);
        }

        return ss.str();
    }
};

定义一个生成 UUID（通用唯一标识符） 的工具类 UUID，其核心功能是通过结合随机数和计数器生成一个类似于标准 UUID 格式的字符串。

1. 使用硬件随机数生成器和梅森旋转算法生成随机数。
2. 将生成的随机数按十六进制格式组织，并在特定位置插入 "-"。
3. 使用静态原子计数器确保 UUID 的唯一性，并将计数器值按字节格式化为十六进制。
4. 最终，返回一个形如 xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx 的字符串，表示一个生成的 UUID。

这种方式生成的 UUID 包含了随机性和递增序列，确保了其在大多数情况下的唯一性。

---

5.2 fields 消息类型定义

5.2.1 请求字段宏的定义：

消息ID：[具体的ID]
• 消息类型：
    ◦ Rpc请求
        ▪ 方法名称：[具体的方法名称]
        ▪ 方法参数：[具体的参数]
    ◦ 发布订阅相关请求
        ▪ 主题名称：[具体的主题名称]
        ▪ 操作类型：[如：订阅、发布等]
        ▪ 主题消息：[具体的消息内容]
    ◦ 服务操作相关请求
        ▪ 方法名称：[具体的服务方法名称]
        ▪ 操作类型：[如：启动、停止等]
        ▪ 主机信息：
            • IP地址：[具体的IP地址]
            • PORT端口：[具体的端口号]
• 响应码：[具体的响应码，表示请求的处理结果]
• Rpc响应
    ◦ 调用结果：[描述调用结果的具体内容]

宏定义参考 目录中具象层的设计

定义如下：

#define KEY_METHOD "method"
#define KEY_PARAMS "parameters"
#define KEY_TOPIC_KEY "topic_key"
#define KEY_TOPIC_MSG "topic_msg"
#define KEY_OPTYPE "optype"
#define KEY_HOST "host"
#define KEY_HOST_IP "ip"
#define KEY_HOST_PORT "port"
#define KEY_RCODE "rcode"
#define KEY_RESULT "result"

提高代码的可读性：通过给常量字符串定义宏名称，可以使代码更加易读和易于理解。例如，KEY_METHOD 比直接使用 "method" 更直观地表达了该字符串在代码中的作用。

5.2.2 消息类型定义：

（1）主要功能：

• Rpc请求 & 响应。
• 主题操作请求 & 响应。
• 消息发布请求 & 响应。
• 服务操作请求 & 响应。

（2）枚举类定义如下：

enum class MType
{
/*
Request
Response
*/

REQ_RPC = 0,
RSP_RPC,
REQ_TOPIC,
RSP_TOPIC,
REQ_SERVICE,
RSP_SERVICE
};

5.2.3 响应码类型定义：

（1）主要功能：

• 成功处理。
• 解析失败。
• 消息中字段缺失或错误导致无效消息。
• 连接断开。
• 无效的Rpc调用参数。
• Rpc服务不存在。
• 无效的Topic操作类型。
• 主题不存在。
• 无效的服务操作类型。

（2）具体定义如下：

enum class RCode
{
    RCODE_OK = 0,
    RCODE_PARSE_FAILED,
    RCODE_ERROR_MSGTYPE,
    RCODE_INVALID_MSG,
    RCODE_DISCONNECTED,
    RCODE_INVALID_PARAMS,
    RCODE_NOT_FOUND_SERVICE,
    RCODE_INVALID_OPTYPE,
    RCODE_NOT_FOUND_TOPIC,
    RCODE_INTERNAL_ERROR
};

static std::string errReason(RCode code)
{
    std::unordered_map<RCode, std::string> err_map = {
        {RCode::RCODE_OK, "成功处理！"},
        {RCode::RCODE_PARSE_FAILED, "消息解析失败！"},
        {RCode::RCODE_ERROR_MSGTYPE, "消息类型错误！"},
        {RCode::RCODE_INVALID_MSG, "无效消息"},
        {RCode::RCODE_DISCONNECTED, "连接已断开！"},
        {RCode::RCODE_INVALID_PARAMS, "无效的Rpc参数！"},
        {RCode::RCODE_NOT_FOUND_SERVICE, "没有找到对应的服务！"},
        {RCode::RCODE_INVALID_OPTYPE, "无效的操作类型"},
        {RCode::RCODE_NOT_FOUND_TOPIC, "没有找到对应的主题！"},
        {RCode::RCODE_INTERNAL_ERROR, "内部错误！"}};

    auto iter = err_map.find(code);
    if (iter == err_map.end())
    {
        return "未知错误";
    }

    return iter->second;
}

5.2.4 RPC请求类型定义：

（1）主要功能：

• 同步请求：等待收到响应后返回。
• 异步请求：返回异步对象，在需要的时候通过异步对象获取响应结果（还未收到结果会阻塞）。
• 回调请求：设置回调函数，通过回调函数对响应进行处理。

（2）具体定义如下：

enum class RType
{
    REQ_ASYNC = 0,
    REQ_CALLBACK
};

5.2.5 主题操作类型定义：

（1）主要功能：

• 主题创建。
• 主题删除。
• 主题订阅。
• 主题取消订阅。
• 主题消息发布。

（2）具体定义如下：

enum class TopicOptype
{
    TOPIC_CREATE = 0,
    TOPIC_REMOVE,
    TOPIC_SUBSCRIBE,
    TOPIC_CANCEL,
    TOPIC_PUBLISH
};

5.2.6 服务操作类型定义：

（1）主要功能：

• 服务注册。
• 服务发现。
• 服务上线。
• 服务下线。

（2）具体定义如下：

enum class ServiceOptype
{
    SERVICE_REGISTRY = 0,
    SERVICE_DISCOVERY,
    SERVICE_ONLINE,
    SERVICE_OFFLINE,
    SERVICE_UNKNOW
};

⭕
