Runtime:源码解析Golang 的map实现原理

go version 1.15.6

map作为一种常见的 key-value 数据结构，不同语言的实现原理基本差不多。首先在系统里分配一段连接的内存地址作为数组，然后通过对map键进行hash算法(最终将键转换成了一个整型数字)定位到不同的桶bucket(数组的索引位置)，然后将值存储到对应的bucket里

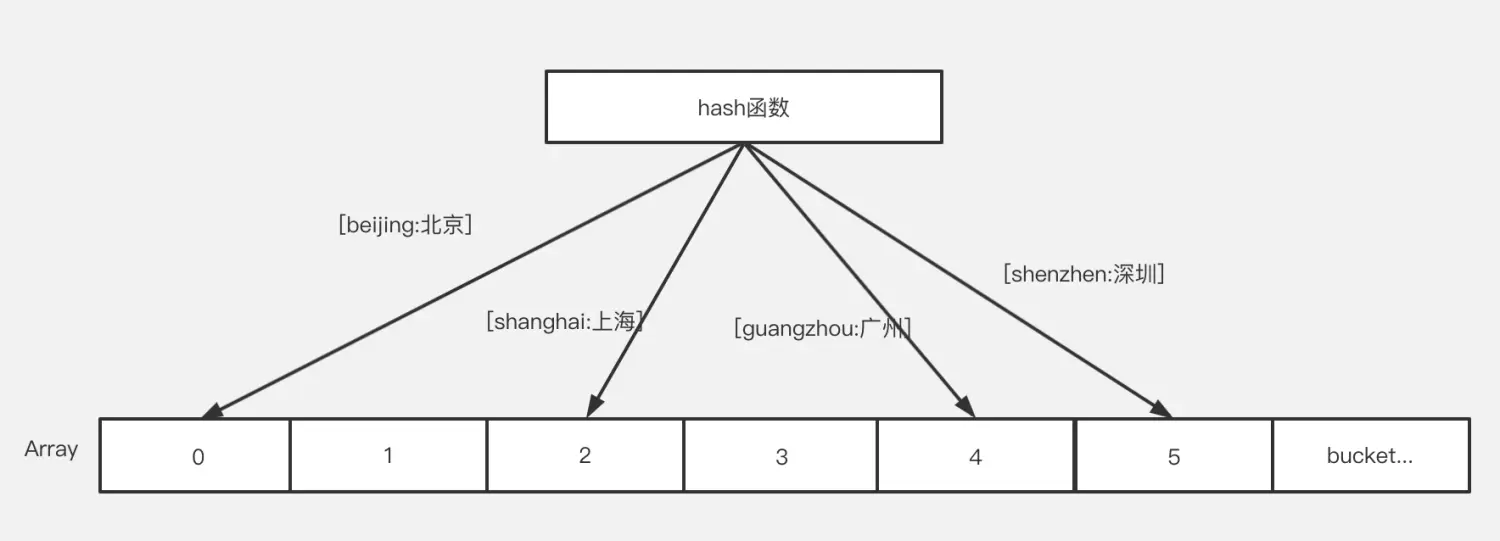

map hash算法

理想的情况下是一个bucket存储一个值，即数组的形式，时间复杂度为O(1)。

如果存在键值碰撞的话，可以通过 链表法 或者 开放寻址法 来解决。

链表法

开放寻址法

对于开放寻址法有多种算法，常见的有线性探测法，线性补偿探测法，随机探测法等。这里不再介绍，有兴趣的话可以查相关资料。

map基本数据结构

hmap结构体

map的核心数据结构是 /runtime/map.go

// A header for a Go map.
type hmap struct {
    // Note: the format of the hmap is also encoded in cmd/compile/internal/gc/reflect.go.
    // Make sure this stays in sync with the compiler's definition.
    count     int // # live cells == size of map.  Must be first (used by len() builtin)
    flags     uint8
    B         uint8  // log_2 of # of buckets (can hold up to loadFactor * 2^B items)
    noverflow uint16 // approximate number of overflow buckets; see incrnoverflow for details
    hash0     uint32 // hash seed

    buckets    unsafe.Pointer // array of 2^B Buckets. may be nil if count==0.
    oldbuckets unsafe.Pointer // previous bucket array of half the size, non-nil only when growing
    nevacuate  uintptr        // progress counter for evacuation (buckets less than this have been evacuated)

    extra *mapextra // optional fields
}

在源码中表示map 的结构体是hmap，即hash map的缩写。

count 指的是当前map的大小，即当前存放的元素个数，必须放在第一个位置，因为通过len()函数时，会通过unsafe.Poiner从这里读取此值并返回
flags 可以理解为一个标记位，几种值的定义（这里），在多个地方需要使用此值，如mapaccess1()。
B 是一个对数，表示当前map持有的 buckets 数量(2^B)。但需要考虑一个重要因素装载因子，所以真正可以使用的桶只有loadFactor * 2^B 个，如果超出此值将触发扩容，默认装载因子是6.5
noverflow 溢出buckets数量
hash0 hash种子，在操作键值的时候，需要引入此值加入随机性
buckets 底层数组指针，指向当前map的底层数组指针
oldbuckets 同是底层数组指针，一般在进行map迁移的时候，用来指向原来旧数组。只有迁移过程中此字段才有意义，此字段数组大小只有buckets 的一半
nevacuate 进度计算器，表示扩容进度，小于此地址的 buckets 迁移完成
extra 可选字段，溢出桶专用，只要有桶装满就会使用

mapextra结构体

// mapextra holds fields that are not present on all maps.
type mapextra struct {
    // If both key and elem do not contain pointers and are inline, then we mark bucket
    // type as containing no pointers. This avoids scanning such maps.
    // However, bmap.overflow is a pointer. In order to keep overflow buckets
    // alive, we store pointers to all overflow buckets in hmap.extra.overflow and hmap.extra.oldoverflow.
    // overflow and oldoverflow are only used if key and elem do not contain pointers.
    // overflow contains overflow buckets for hmap.buckets.
    // oldoverflow contains overflow buckets for hmap.oldbuckets.
    // The indirection allows to store a pointer to the slice in hiter.
    overflow    *[]*bmap
    oldoverflow *[]*bmap

    // nextOverflow holds a pointer to a free overflow bucket.
    nextOverflow *bmap
}

当 map 的 key 和 value 都不是指针且内联时，将会把 bmap 标记为不含指针，这样可以避免 gc 时扫描整个 hmap。但是，我们看到 bmap 有一个 overflow 的字段，是指针类型的，破坏了 bmap 不含指针的设想，这时会把 overflow 移动到 extra 字段来。

overflow 和 oldoverflow 只有当键和值不包含指针才使用，其中overflow存储hmap.buckets的溢出桶，而oldoverflow存储hmap.oldbuckets的溢出桶。

间接允许将指向切片的指针存储在hiter中

nextOverlflow 指向下一个空的溢出桶的指针

bmap结构体

// A bucket for a Go map.
type bmap struct {
    // tophash generally contains the top byte of the hash value
    // for each key in this bucket. If tophash[0] < minTopHash,
    // tophash[0] is a bucket evacuation state instead.
    tophash [bucketCnt]uint8
    // Followed by bucketCnt keys and then bucketCnt elems.
    // NOTE: packing all the keys together and then all the elems together makes the
    // code a bit more complicated than alternating key/elem/key/elem/... but it allows
    // us to eliminate padding which would be needed for, e.g., map[int64]int8.
    // Followed by an overflow pointer.
}

bmap即bucket map的缩写。

这里只有一个tophash字段，而实际上在使用中值的类型是不固定的，甚至可以是一个自定义结构体的指针类型。这个结构体看起来可能有点让人费解，其实编译器在编译期间会动态创建一个新的同名数据结构，如下

type bmap struct {
    topbits  [8]uint8
    keys     [8]keytype
    values   [8]valuetype
    pad      uintptr
    overflow uintptr
}

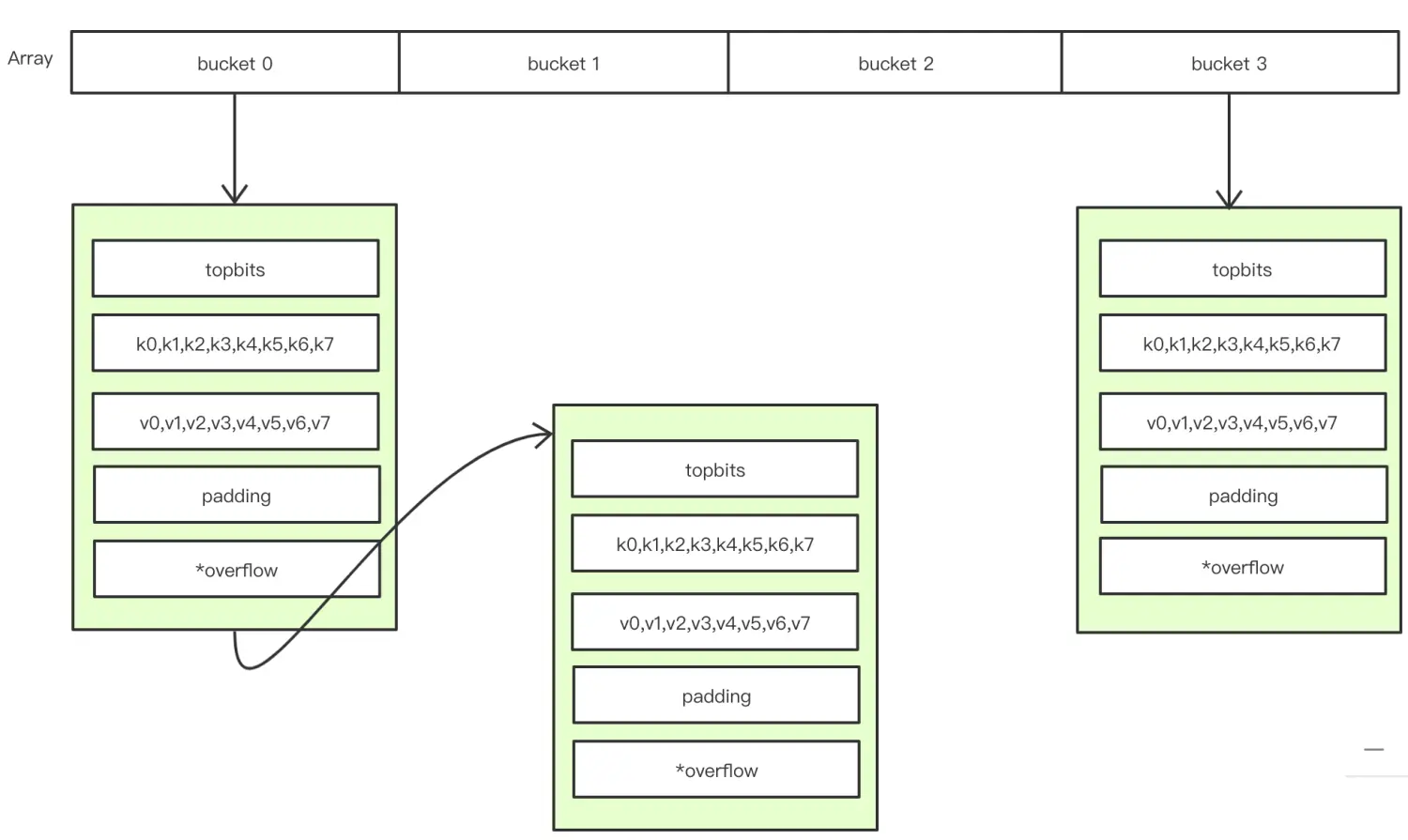

每个桶里有0到7共八个存储位置，也就是说每个桶最多可以存储8个元素，其中将所有的键放在一起，按先后顺序存放在一个keys字段中，再将所有的值按同样的顺序放在一起存放在values字段中（注意：没有将每个键值单独存储在一个字段中，主要是为了解决内存对齐带来的浪费问题。）

例如 map[int64]int8 ，如果按key/value/key/value/... 这种方式存储的话，则在每一个key/value之后需要padding7个字节才行。而如果按上面key/key/key/... 和 value/value/value/...这种方式的话，只需要在最后一个值的后面进行一次padding就可以了，大大节省了内存开支。如果不太懂这一块的话，可以了解一下golang的内存对齐。

如果当前bucket已满的话，则会创建新的bucket，并使用 overflow 字段进行bucket之间的链接，实现单向链表功能。

BUCKET

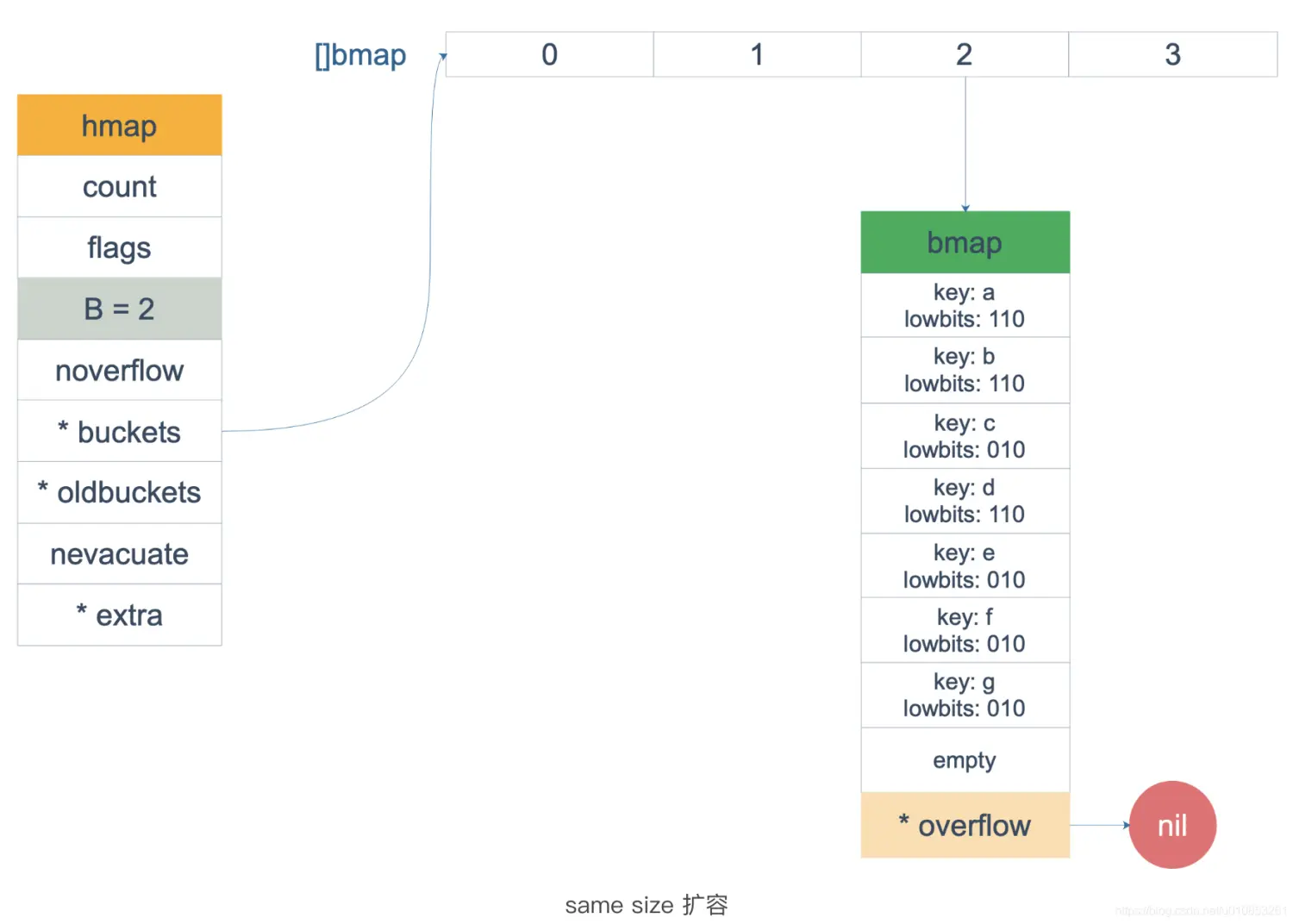

map结构体关系图

key的定位算法

在map中要存储一个键值对，必须先找到所在的位置，一般采用hash算法即取模的结果来实现，这里我们主要介绍一下map中是如何实现的。

先介绍一下map装载相关的内容。上面我们介绍 bmap 结构体的时候，有一个 B 字段，这个字段决定了map对应的底层数组的大小，它的大小决定了可以容纳的bucket的个数。如果B=5的话，则可以bucket的数组元素值个数为 2^5=32个，但golang中需要考虑到装载分子6.5这个因素，所以真正装载的元素并没有这么多。每当一个map存储的元素个数占比达到65%的时候，就会触发map的扩容操作。

如果想知道一个key要放在哪个bucket个, 需要先计算出一个hash值，然后再除以 32取余数即可。golang 也是如此实现的，只不过是为了性能考虑，使用了位操作而已。如5 2 换作用位操作的话，就是将5左移1位即可。每左移1位一次就是2，左移两位就是*4，同理右移则是相除。

如 hash(key) 计算出的结果为

10010111 | 000011110110110010001111001010100010010110010101010 │ 00110

根据上面说的h.B = 5，则取后面的5位 00110，值为6，则需要将key:value存放在第6号的bucket中。

找到了要存储的桶位置，还需要找到放在桶的什么位置，每个位置我们可以称之为slot或者Cell。

// src/runtime/map.go

const (
    // Maximum number of key/elem pairs a bucket can hold.
    bucketCntBits = 3
    bucketCnt     = 1 << bucketCntBits
        ......
}

这里定义了一个bucket最多存放元素个数的相关常量，在go里一个bucket最多可以存放 2^3=8个元素，再多的话就需要使用到溢出桶overflow。

[图片上传失败...(image-d28919-1614667562958)]

slot位置计算公式为取hash的高8位，计算函数为tophash()。这里高8位是 10010111，十进制的值为151, 于是在第6号bucket的中遍历每个slot，直到找到bmap.tophash值为151的slot,当前slot在bucket中的索引位置就是要找的键和值的索引位置。然后根据当前位置索引值分别从bmap.keys和bmap.values中计算出对应的值。

如果当前bucket中没有找到，就去当前bucket 中的溢出桶overflow中查找，如果overflow为nil,则直接返回空值即可。

总结

要想实现元素的存储定位需要三个步骤：

根据h.B 来的值，来取出hash结果的最后 b.B 位数字（低位）,定位到bucket
再根据hash结果的高8位，实现在bucket定位到指定的位置
最后根据位置分别从 bmap.key和bmap.values中读取存储的值内容

map创建

package main

func main() {
    m := make(map[int]string)
    m[0] = "a"
    _ = m[0]
    _, _ = m[0]
    delete(m, 0)
}

我们先看一下与map想着的runtime有哪些

$ go tool compile -S main.go | grep runtime
        0x0080 00128 (main.go:4)        CALL    runtime.fastrand(SB)
        0x00aa 00170 (main.go:5)        CALL    runtime.mapassign_fast64(SB)
        0x00bc 00188 (main.go:5)        CMPL    runtime.writeBarrier(SB), $0
        0x00f1 00241 (main.go:6)        CALL    runtime.mapaccess1_fast64(SB)
        0x0114 00276 (main.go:7)        CALL    runtime.mapaccess2_fast64(SB)
        0x0137 00311 (main.go:8)        CALL    runtime.mapdelete_fast64(SB)
        0x0153 00339 (main.go:5)        CALL    runtime.gcWriteBarrier(SB)
        0x0160 00352 (main.go:3)        CALL    runtime.morestack_noctxt(SB)
        ......

可以看到每个对map操作基本都有相应的同名调用函数。不过对map的初始化操作函数不是fastrand()函数，而是 runtime.makemap() 函数(还有一个runtime.makemap_small函数)。fastrand()函数只是用来产生随机hash种子的。

注意：我们这里没有指定创建map的长度，runtime会根据是否指定这个字段做一些情况考虑。

// src/runtime/map.go

// makemap implements Go map creation for make(map[k]v, hint).
// If the compiler has determined that the map or the first bucket
// can be created on the stack, h and/or bucket may be non-nil.
// If h != nil, the map can be created directly in h.
// If h.buckets != nil, bucket pointed to can be used as the first bucket.
func makemap(t *maptype, hint int, h *hmap) *hmap {
    mem, overflow := math.MulUintptr(uintptr(hint), t.bucket.size)
    if overflow || mem > maxAlloc {
        hint = 0
    }

    // initialize Hmap
    if h == nil {
        h = new(hmap)
    }
    h.hash0 = fastrand()

    // Find the size parameter B which will hold the requested # of elements.
    // For hint < 0 overLoadFactor returns false since hint < bucketCnt.
    B := uint8(0)
    for overLoadFactor(hint, B) {
        B++
    }
    h.B = B

    // allocate initial hash table
    // if B == 0, the buckets field is allocated lazily later (in mapassign)
    // If hint is large zeroing this memory could take a while.
    if h.B != 0 {
        var nextOverflow *bmap
        h.buckets, nextOverflow = makeBucketArray(t, h.B, nil)
        if nextOverflow != nil {
            h.extra = new(mapextra)
            h.extra.nextOverflow = nextOverflow
        }
    }

    return h
}

步骤：

计算指定的大小所需要的内容是否超出出系统允许的最大分配大小
初始化hmap，并指定随机种子
通过overLoadFactor(hint, B)函数找到一个能装下指定map大小个元素个数的最小B，从小到大开始循环B。刚开始map越小越好
开始对hash table进行初始化。如果B==0则buckets 进行延时初始化操作（赋值的时候才进行初始化），如果B值特别大，则初始化需要一段时间，主要通过 makeBucketArray() 函数实现

注意 makemap()函数返回的是一个指针，而makeslice()返回的是一个新的结构体，在参数传递的时候，是值复制，两者有差异，有些是引用的是同一个数组，有些不是。

// src/runtime/map.go

// makeBucketArray initializes a backing array for map buckets.
// 1<<b is the minimum number of buckets to allocate.
// dirtyalloc should either be nil or a bucket array previously
// allocated by makeBucketArray with the same t and b parameters.
// If dirtyalloc is nil a new backing array will be alloced and
// otherwise dirtyalloc will be cleared and reused as backing array.
func makeBucketArray(t *maptype, b uint8, dirtyalloc unsafe.Pointer) (buckets unsafe.Pointer, nextOverflow *bmap) {
    base := bucketShift(b)
    nbuckets := base
    // For small b, overflow buckets are unlikely.
    // Avoid the overhead of the calculation.
    if b >= 4 {
        // Add on the estimated number of overflow buckets
        // required to insert the median number of elements
        // used with this value of b.
        nbuckets += bucketShift(b - 4)
        sz := t.bucket.size * nbuckets
        up := roundupsize(sz)
        if up != sz {
            nbuckets = up / t.bucket.size
        }
    }

    if dirtyalloc == nil {
        buckets = newarray(t.bucket, int(nbuckets))
    } else {
        // dirtyalloc was previously generated by
        // the above newarray(t.bucket, int(nbuckets))
        // but may not be empty.
        buckets = dirtyalloc
        size := t.bucket.size * nbuckets
        if t.bucket.ptrdata != 0 {
            memclrHasPointers(buckets, size)
        } else {
            memclrNoHeapPointers(buckets, size)
        }
    }

    if base != nbuckets {
        // We preallocated some overflow buckets.
        // To keep the overhead of tracking these overflow buckets to a minimum,
        // we use the convention that if a preallocated overflow bucket's overflow
        // pointer is nil, then there are more available by bumping the pointer.
        // We need a safe non-nil pointer for the last overflow bucket; just use buckets.
        nextOverflow = (*bmap)(add(buckets, base*uintptr(t.bucketsize)))
        last := (*bmap)(add(buckets, (nbuckets-1)*uintptr(t.bucketsize)))
        last.setoverflow(t, (*bmap)(buckets))
    }
    return buckets, nextOverflow
}

初始化bucket

对于b<4的话(桶的数量< 2^4)，基本不需要溢出桶，这样就可以避免开销。对于b>4（桶的数量> 2^4）的话，则需要创建2^(b-4)个溢出桶。
数组分配通过函数 newarray() 实现，第一个参数是元素类型，每二个参数是数组长度,返回的是数组内存首地址

map读取

对于map中的赋值与修改原理是基本一样的，先找到位置，不管原来位置有没有数据直接存储新数据就可以了。

对于map的赋值操作，是由函数 runtime.mapaccess1()和 runtime.mapaccess2() 来实现的。两者的唯一区别就是返回值不一样，runtime.mapaccess1() 返回的是一个值，runtime.mapaccess2() 返回的是两个值，第二个值决定了key是否在map中存在。这点可以通过上面我们的 compile 结果中看出他们的区别。这里我们只介绍runtime.mapaccess1()

// src/runtime/map.go

// mapaccess1 returns a pointer to h[key].  Never returns nil, instead
// it will return a reference to the zero object for the elem type if
// the key is not in the map.
// NOTE: The returned pointer may keep the whole map live, so don't
// hold onto it for very long.
func mapaccess1(t *maptype, h *hmap, key unsafe.Pointer) unsafe.Pointer {
    if raceenabled && h != nil {
        callerpc := getcallerpc()
        pc := funcPC(mapaccess1)
        racereadpc(unsafe.Pointer(h), callerpc, pc)
        raceReadObjectPC(t.key, key, callerpc, pc)
    }
    if msanenabled && h != nil {
        msanread(key, t.key.size)
    }
    if h == nil || h.count == 0 {
        if t.hashMightPanic() {
            t.hasher(key, 0) // see issue 23734
        }
        return unsafe.Pointer(&zeroVal[0])
    }
    if h.flags&hashWriting != 0 {
        throw("concurrent map read and map write")
    }
    hash := t.hasher(key, uintptr(h.hash0))
    m := bucketMask(h.B)
    b := (*bmap)(add(h.buckets, (hash&m)*uintptr(t.bucketsize)))
    if c := h.oldbuckets; c != nil {
        if !h.sameSizeGrow() {
            // There used to be half as many buckets; mask down one more power of two.
            m >>= 1
        }
        oldb := (*bmap)(add(c, (hash&m)*uintptr(t.bucketsize)))
        if !evacuated(oldb) {
            b = oldb
        }
    }
    top := tophash(hash)
bucketloop:
    for ; b != nil; b = b.overflow(t) {
        for i := uintptr(0); i < bucketCnt; i++ {
            if b.tophash[i] != top {
                if b.tophash[i] == emptyRest {
                    break bucketloop
                }
                continue
            }
            k := add(unsafe.Pointer(b), dataOffset+i*uintptr(t.keysize))
            if t.indirectkey() {
                k = *((*unsafe.Pointer)(k))
            }
            if t.key.equal(key, k) {
                e := add(unsafe.Pointer(b), dataOffset+bucketCnt*uintptr(t.keysize)+i*uintptr(t.elemsize))
                if t.indirectelem() {
                    e = *((*unsafe.Pointer)(e))
                }
                return e
            }
        }
    }
    return unsafe.Pointer(&zeroVal[0])
}

runtime.mapaccess1()函数返回一个指定h[key]的指针，如果key不存在，则返回当前map值类型的zero值，注意永远也不会返回一个nil值。

返回的指针在map中是永远有效的，尽量读取完尽快使用并释放，不要长期持久。

步骤

判断h是否为nil或者h.count值是否为0，如果h为nil则表示未初始化，则可能panic，如果h.count=0,则表示map为空，则直接返回一个zero值。
考虑是否处于并发读写状态，否则产生panic
根据键key计算hash值
计算低B位的掩码bucketMask(h.B)，比如 B=5，那 m 就是31，低五位二进制是全1
计算当前bucket的地址
根据h.oldbuckets是否为nil来判断是否处于扩容中，如果不是nil则表示当前map正处于扩容状态中。将m减少一半，重新计算当前key在 oldbuckets中的位置，如果oldbuckets没有全部迁移到新bucket的话（bmap.tophash的意义所在），则在oldbuckets中查找。
计算tophash，即高八位
真正开始查找key,外层for是循环bucket及溢出桶overflow，内层for是循环桶内的8个slot
- 如果 b.tophash[i] != top 则表示当前bucket的第i个位置的tophash 与当前key的tophash不同。这时分两种情况：
  一种是当前的标识是 emptyRest 表示剩下的所有slot全是空，则直接结束当前bucket查找，继续下一下bucket重复此步骤（b = b.overflow(t)）；
  另一种则是继续查找下一个slot，直到8个slot全部查找完毕，然后再查找下一个bucket
- 如果b.tophash[i] == top，则根据键bucket的首地址+类型计算出字节长度*slot索引值计算得出key的位置
- 判断同时bucket中的key与请求的key是否相等，如果相等的话，按取键的方法取出值，并返回，否则继续
如果在最后仍未找到key，则直接返回zero 值

key的定位公式

k := add(unsafe.Pointer(b), dataOffset+i*uintptr(t.keysize))

value 的定位公式

e := add(unsafe.Pointer(b), dataOffset+bucketCnt*uintptr(t.keysize)+i*uintptr(t.elemsize))

其中 dataOffset 表示key相对于bmap的偏移量，结构体如下

// src/runtime/map.go

// data offset should be the size of the bmap struct, but needs to be
// aligned correctly. For amd64p32 this means 64-bit alignment
// even though pointers are 32 bit.
dataOffset = unsafe.Offsetof(struct {
    b bmap
    v int64
}{}.v)

所以键的地址=当前bucket的起始位置(unsafe.Pointer(b)) + key的偏移量(dataOffset)+当前slot索引值(i) * 每个键的大小(uintptr(t.keysize))

而对于值来说，由于bmap.values在b.map.keys后面，所以要先将8个键的地址全部计算上才行，同样值类型也有自己的大小 t.elemsize

对于bucket的几种状态码如下

// src/runtime/map.go

// Possible tophash values. We reserve a few possibilities for special marks.
// Each bucket (including its overflow buckets, if any) will have either all or none of its
// entries in the evacuated* states (except during the evacuate() method, which only happens
// during map writes and thus no one else can observe the map during that time).
emptyRest      = 0 // this cell is empty, and there are no more non-empty cells at higher indexes or overflows.
emptyOne       = 1 // this cell is empty
evacuatedX     = 2 // key/elem is valid.  Entry has been evacuated to first half of larger table.
evacuatedY     = 3 // same as above, but evacuated to second half of larger table.
evacuatedEmpty = 4 // cell is empty, bucket is evacuated.
minTopHash     = 5 // minimum tophash for a normal filled cell.

emptyRest 表示当前cell为空，并且它后面的所有cell也为空，包括溢出桶overflow。
emptyOne 表示当前cell为空。
evacuatedX 扩容相关，当前bucket的slot值迁移到了新的X部分，由于每次扩容时，都是两倍扩容，所以原来bucket中的8个slot值，有的被迁移到了新bucket的X部分，有的是Y部分(原来的1个桶变成2个桶，分别称作X和Y)。
evacuatedY 扩容相关，第二部分迁移完毕。
evacuatedEmpty 当前cell为空，且迁移完成。

minTopHash tophash最小值，如果在调用 tophash(hash)时，计算出的值小于此值，则会加上此值（代码）

map赋值

与赋值相关的函数是mapassign，根据key的不同底层调用相同类型的函数，常见的有

key 类型	插入
uint32	mapassign_fast32(t maptype, h hmap, key uint32) unsafe.Pointer
uint64	mapassign_fast64(t maptype, h hmap, key uint64) unsafe.Pointer
string	mapassign_faststr(t maptype, h hmap, ky string) unsafe.Pointer

我们这里只主要介绍常用的mapassign函数。

函数原型

// src/runtime/map.go

// Like mapaccess, but allocates a slot for the key if it is not present in the map.
func mapassign(t *maptype, h *hmap, key unsafe.Pointer) unsafe.Pointer {}

步骤

检查是否处于并发模式，否则产生panic
进行 hash 值计算（同上）
检查bucket是否进行过初始化，否则调用 newobject(t.buckt) 函数进行初始化，这点我们上面介绍过
检查map 是否处于扩容状态(h.growing())，如果是则调用函数growWork(t,h,bucket)进行扩容工作
计算当前bucket的地址
计算tophash，开始在bucket内通过 for 遍历出相应的位置，这点同上面的方法一样，双层for查找bucket，如果找到了再去overflow查找。找到则进行typedmemmove(t.key, k, key)更新并直接结束整个逻辑
如果没有map里没有找到key，则判断如果map元素个数+1的话会不会触发扩容
扩容所必须的两个条件：
1. 达到了最大装载因子
2. 溢出桶是否过多
只要这两个其中的一个条件满足，则先进行扩容然后再重头开始。
到目前为止才算正式开始追加新的kv。要写入前必须要知道要写入的位置，有两个重要的变量，一个是inserti，另一个是insertk。如果此时inserti 为 nil的话，说明在上面第6步骤的时候遍历了所有的bucket和overflow也没有找到要插入的位置(bucket或overflow满了），则创建新的overflow，然后在新的overflow里计算出key和vlaue要存放的内存位置（代码）
根据key和value的地址，写入新的值，并将当前map的元素个数加1。（需要特别注意的在这里并没有写入value，因为函数参数并没有传入值，所以返回的是一个存放v的内存地址，有了这个地址赋值就解决了）

总结：

触发map扩容的两个条件，一个是装载因子，另一个是overflow过多，对于overflow多少算多呢见下方说明。

map删除

与删除有关的函数为 mapdelete，原型

// src/runtime/map.go

func mapdelete(t *maptype, h *hmap, key unsafe.Pointer) {}

根据 key 类型的不同，删除操作会被优化成更具体的函数：

key 类型	删除
uint32	mapdelete_fast32(t maptype, h hmap, key uint32)
uint64	mapdelete_fast64(t maptype, h hmap, key uint64)
string	mapdelete_faststr(t maptype, h hmap, ky string)

golang mapdelete

步骤

判断map是否为nil或者根本就没有任何元素
检查是否并发模式
计算hash,双层for循环遍历查找key，找到位置后进行以下工作
将key位置写入nil或置零值
将value位置写入nil或置零值
将tophash位置置为 emptyOne 状态
判断当前key是不是bucket中的最后一个元素，如果是最后一个元素，且当前bucket还有overflow，而overflow的首个tophash[0] != emptyRest 说明已经没有元素可查找了，于是直接结束。否则判断当前key的下一个 tophash是不是emptyRest，如果不是的话，直接结束逻辑。后面利用for循环重置tophash 的状态为最合适的状态，以方便后期循环使用

map扩容

随着map元素的添加，有可能出现bucket的个数不够，导致overflow桶越来越多，最后变成了一个单向链表了，查找效率越来越差，最差的情况下可能会变成O(n)。这与我们期待的O(1)相反，所以golang为了解决这个问题，就需要对map中的元素进行扩容重新整理，以达到最优的效果。那么什么时候才需要扩容呢?

// src/runtime/map.go

// Did not find mapping for key. Allocate new cell & add entry.

// If we hit the max load factor or we have too many overflow buckets,
// and we're not already in the middle of growing, start growing.
if !h.growing() && (overLoadFactor(h.count+1, h.B) || tooManyOverflowBuckets(h.noverflow, h.B)) {
    hashGrow(t, h)
    goto again // Growing the table invalidates everything, so try again
}

这里有两个条件，只要满足其中一项就会进行扩容

当装载因子越过6.5的时候，这个是内部固定的一个值(查看说明）
当overflow 过多的时候
a. 当 B 小于 15，也就是 bucket 总数 2^B 小于 2^15 时，如果 overflow 的 bucket 数量超过 2^B；
b. 当 B >= 15，也就是 bucket 总数 2^B 大于等于 2^15，如果 overflow 的 bucket 数量超过 2^15。
主要分界点就是15（代码）

针对第一个条件，就是说元素太多，桶装不下了，立即进行扩容，添加一倍的桶，保证元素个数最多只能达到桶总容量的65%；
针对第二种情况一般是先是大量的添加元素，后来又删除了，再添加导致出现了太多的空的overflow，这样查找key的话，就需要遍放多桶，效率大大下降，这时就需要重新对元素进行位置调整，类似于windows系统中的磁盘碎片整理一样，将overflow中的元素向前面的bucket迁移，以便下次查找数据时效率更高，这种情况我们称之为等量扩容。

// overLoadFactor reports whether count items placed in 1<<B buckets is over loadFactor.
// 装载因子>6.5
func overLoadFactor(count int, B uint8) bool {
    return count > bucketCnt && uintptr(count) > loadFactorNum*(bucketShift(B)/loadFactorDen)
}

// tooManyOverflowBuckets reports whether noverflow buckets is too many for a map with 1<<B buckets.
// Note that most of these overflow buckets must be in sparse use;
// if use was dense, then we'd have already triggered regular map growth.
// 溢出桶过多
func tooManyOverflowBuckets(noverflow uint16, B uint8) bool {
    // If the threshold is too low, we do extraneous work.
    // If the threshold is too high, maps that grow and shrink can hold on to lots of unused memory.
    // "too many" means (approximately) as many overflow buckets as regular buckets.
    // See incrnoverflow for more details.
    if B > 15 {
        B = 15
    }
    // The compiler doesn't see here that B < 16; mask B to generate shorter shift code.
    return noverflow >= uint16(1)<<(B&15)
}

虽然这里调用了 hashGrow() 函数，但它并不有真正的进行扩容，我们先看下它的源码

// src/runtime/map.go

func hashGrow(t *maptype, h *hmap) {
    // If we've hit the load factor, get bigger.
    // Otherwise, there are too many overflow buckets,
    // so keep the same number of buckets and "grow" laterally.
    // 申请2倍空间
    bigger := uint8(1)

    // 判断装载因子>6.5这个条件，否则就是由于overflow过多，此时申请的空间和原来的一样
    if !overLoadFactor(h.count+1, h.B) {
        bigger = 0
        h.flags |= sameSizeGrow
    }

    // 调整hmap中的桶的指针指向，将原来桶变为旧桶，新桶为新申请的数组
    oldbuckets := h.buckets
    newbuckets, nextOverflow := makeBucketArray(t, h.B+bigger, nil)

    // 重点了解下 &^ 位运算符，其作用是按位置0
    flags := h.flags &^ (iterator | oldIterator)
    if h.flags&iterator != 0 {
        flags |= oldIterator
    }
    // commit the grow (atomic wrt gc)
    // 提交grow操作
    h.B += bigger
    h.flags = flags
    h.oldbuckets = oldbuckets
    h.buckets = newbuckets
    h.nevacuate = 0 // 迁移进度
    h.noverflow = 0 // 溢出桶数量为0

    // 将扩展举出桶指令同样和新旧桶一样进行指针指向变更
    if h.extra != nil && h.extra.overflow != nil {
        // Promote current overflow buckets to the old generation.
        if h.extra.oldoverflow != nil {
            throw("oldoverflow is not nil")
        }
        h.extra.oldoverflow = h.extra.overflow
        h.extra.overflow = nil
    }
    if nextOverflow != nil {
        if h.extra == nil {
            h.extra = new(mapextra)
        }
        h.extra.nextOverflow = nextOverflow
    }

    // the actual copying of the hash table data is done incrementally
    // by growWork() and evacuate().
}

其中 hashGrow() 只是为扩容做的一些准备工作，而真正进行扩容的是 growWork() 和 evacuate()函数。

函数 growWork() 只有在赋值和删除的过程中会出现，所以也只有这两个动作才会触发扩容动作。

我们再看看growWrok()源码

// src/runtime/map.go

func growWork(t *maptype, h *hmap, bucket uintptr) {
    // make sure we evacuate the oldbucket corresponding
    // to the bucket we're about to use
    // 确认迁移的老的bucket是我们正在使用的bucket
    evacuate(t, h, bucket&h.oldbucketmask())

    // evacuate one more oldbucket to make progress on growing
    // 如果还是在迁移中，注再迁移一个bucket
    if h.growing() {
        evacuate(t, h, h.nevacuate)
    }
}

从代码里可以看到，先是迁移我们正在使用的bucket，如果还有 bucket 没有迁移完的话，就再迁移一个bucket，也就是说一次最多可迁移两个bucket。

这里 h.oldbucketmask()是计算oldbucket的位置的，实现原理我们上面介绍过的，计算hash值的最低B位来决定用哪个bucket。

// src/runtime/map.go

// oldbucketmask provides a mask that can be applied to calculate n % noldbuckets().
func (h *hmap) oldbucketmask() uintptr {
    return h.noldbuckets() - 1
}

下面我们重点关注 evacuate()函数，最复杂的工作就是由它来完成的。

// src/runtime/map.go

func evacuate(t *maptype, h *hmap, oldbucket uintptr) {
    // 计算 oldbucket 的地址
    b := (*bmap)(add(h.oldbuckets, oldbucket*uintptr(t.bucketsize)))
    newbit := h.noldbuckets()

    // 如果未迁移
    if !evacuated(b) {
        // TODO: reuse overflow buckets instead of using new ones, if there
        // is no iterator using the old buckets.  (If !oldIterator.)

        // xy contains the x and y (low and high) evacuation destinations.
        // 由于是两倍大小扩容，这里x和y分别代表新的两个bucket
        // evacDst 是迁移目的结构体，主要有四项数据，分别是要接收新数据的桶、值所在桶内的索引位置、map键和map值的指针地址
        var xy [2]evacDst

        // 获取目标 x bucket 的地址
        x := &xy[0]
        // 设置当前要迁移到的新桶相关信息
        x.b = (*bmap)(add(h.buckets, oldbucket*uintptr(t.bucketsize)))
        x.k = add(unsafe.Pointer(x.b), dataOffset)
        x.e = add(x.k, bucketCnt*uintptr(t.keysize))

        // 如果不是等量扩容的话
        if !h.sameSizeGrow() {
            // Only calculate y pointers if we're growing bigger.
            // Otherwise GC can see bad pointers.
            // 获取目标 y bucket 的地址，和上面x一样
            y := &xy[1]
            y.b = (*bmap)(add(h.buckets, (oldbucket+newbit)*uintptr(t.bucketsize)))
            y.k = add(unsafe.Pointer(y.b), dataOffset)
            y.e = add(y.k, bucketCnt*uintptr(t.keysize))
        }

        // 使用双层for循环进行数据迁移
        for ; b != nil; b = b.overflow(t) {
            k := add(unsafe.Pointer(b), dataOffset)
            e := add(k, bucketCnt*uintptr(t.keysize))
            for i := 0; i < bucketCnt; i, k, e = i+1, add(k, uintptr(t.keysize)), add(e, uintptr(t.elemsize)) {
                top := b.tophash[i]
                // 如果当前tophash索引位置的元素标记为empty，即为emptyRest或emptyOne，说明根本就不有内容要迁移，可以直接标记为迁移完成状态 evacuatedEmpty
                if isEmpty(top) {
                    // 设置旧桶位置为迁移完成标记 evacuatedEmpty
                    b.tophash[i] = evacuatedEmpty
                    continue
                }
                // 位置标记非法，好像永远也不会出现这个情况
                if top < minTopHash {
                    throw("bad map state")
                }
                k2 := k
                if t.indirectkey() {
                    k2 = *((*unsafe.Pointer)(k2))
                }
                var useY uint8
                if !h.sameSizeGrow() {
                    // Compute hash to make our evacuation decision (whether we need
                    // to send this key/elem to bucket x or bucket y).
                    hash := t.hasher(k2, uintptr(h.hash0))

                    // iterator!=0 说明有协程正在遍历当前map
                    // !t.key.equal(k2,k2) 表示同一个key计算出为的hash值不一样
                    if h.flags&iterator != 0 && !t.reflexivekey() && !t.key.equal(k2, k2) {
                        // If key != key (NaNs), then the hash could be (and probably
                        // will be) entirely different from the old hash. Moreover,
                        // it isn't reproducible. Reproducibility is required in the
                        // presence of iterators, as our evacuation decision must
                        // match whatever decision the iterator made.
                        // Fortunately, we have the freedom to send these keys either
                        // way. Also, tophash is meaningless for these kinds of keys.
                        // We let the low bit of tophash drive the evacuation decision.
                        // We recompute a new random tophash for the next level so
                        // these keys will get evenly distributed across all buckets
                        // after multiple grows.
                        useY = top & 1
                        top = tophash(hash)
                    } else {
                        if hash&newbit != 0 {
                            useY = 1
                        }
                    }
                }

                if evacuatedX+1 != evacuatedY || evacuatedX^1 != evacuatedY {
                    throw("bad evacuatedN")
                }

                b.tophash[i] = evacuatedX + useY // evacuatedX + 1 == evacuatedY
                dst := &xy[useY]                 // evacuation destination
                // 如果目标桶内元素索引值=8，即超出桶内最大元素个数8,则新建溢出桶，并将桶内cell索引值置为0
                if dst.i == bucketCnt {
                    dst.b = h.newoverflow(t, dst.b)
                    dst.i = 0
                    dst.k = add(unsafe.Pointer(dst.b), dataOffset)
                    dst.e = add(dst.k, bucketCnt*uintptr(t.keysize))
                }
                // 设置tophash值
                dst.b.tophash[dst.i&(bucketCnt-1)] = top // mask dst.i as an optimization, to avoid a bounds check

                // 进行数据迁移操作
                if t.indirectkey() {
                    *(*unsafe.Pointer)(dst.k) = k2 // copy pointer
                } else {
                    typedmemmove(t.key, dst.k, k) // copy elem
                }
                if t.indirectelem() {
                    *(*unsafe.Pointer)(dst.e) = *(*unsafe.Pointer)(e)
                } else {
                    typedmemmove(t.elem, dst.e, e)
                }

                // 索引位置下移一位，即下次存储数据的cell位置
                dst.i++
                // These updates might push these pointers past the end of the
                // key or elem arrays.  That's ok, as we have the overflow pointer
                // at the end of the bucket to protect against pointing past the
                // end of the bucket.
                dst.k = add(dst.k, uintptr(t.keysize))
                dst.e = add(dst.e, uintptr(t.elemsize))
            }
        }
        // Unlink the overflow buckets & clear key/elem to help GC.
        // 如果oldbucket没有协程在使用的话，则帮助gc把bucket清除掉
        if h.flags&oldIterator == 0 && t.bucket.ptrdata != 0 {
            b := add(h.oldbuckets, oldbucket*uintptr(t.bucketsize))
            // Preserve b.tophash because the evacuation
            // state is maintained there.
            // 清除bucket 的 key,value 部分，保留 tophash 部分，指示搬迁状态
            ptr := add(b, dataOffset)
            n := uintptr(t.bucketsize) - dataOffset
            memclrHasPointers(ptr, n)
        }
    }

    // 如果当前迁移的bucket 就是当前的 oldbucket
    if oldbucket == h.nevacuate {
        advanceEvacuationMark(h, t, newbit)
    }
}

函数advanceEvacuationMark()源码

// src/runtime/map.go

func advanceEvacuationMark(h *hmap, t *maptype, newbit uintptr) {
    // 更新当前map的迁移进度
    h.nevacuate++
    // Experiments suggest that 1024 is overkill by at least an order of magnitude.
    // Put it in there as a safeguard anyway, to ensure O(1) behavior.
    // 一次标记1024个
    stop := h.nevacuate + 1024

    // 如果标记个数超出了实际oldbucket的人数，则使用oldbucket的数量值
    if stop > newbit {
        stop = newbit
    }
    // 循环标记bucket
    for h.nevacuate != stop && bucketEvacuated(t, h, h.nevacuate) {
        h.nevacuate++
    }
    // 当前迁移桶等于oldbucket的总数量，即迁移完毕
    if h.nevacuate == newbit { // newbit == # of oldbuckets
        // Growing is all done. Free old main bucket array.
        // 重置oldbuckets为nil,即表示oldbuckets 迁移完毕
        h.oldbuckets = nil

        // Can discard old overflow buckets as well.
        // If they are still referenced by an iterator,
        // then the iterator holds a pointers to the slice.
        // 如果h.extra != nil 说明保存的kv中没有指令，使用了slice存储，所以这里也需要同时清除oldoverflow
        if h.extra != nil {
            h.extra.oldoverflow = nil
        }
        h.flags &^= sameSizeGrow
    }
}

对于map 的扩容，主要分两种情况，一个是等量扩容，另一种是非等量扩容，什么意思呢？

所谓等量扩容是指原来是一个bucket，虽然扩容的时候创建了两个新的bucket，但使用的时候只使用了其中一个bucket,另一个没有使用，所以这种情况下的扩容是直接将原来oldbucket中的元素直接迁移到新 bucket中的x桶就可以了。

而非等量扩容就是将原来一个bucket 中的内容迁移到新的两个bucket中。

我们知道每个bucket 最多只有8个元素，迁移需要一个一个的迁移，每迁移完一个元素，都需要将当前cell作个标记，表示位置的元素已经迁移完成，对于等量扩容和非等量扩容两者是有些细微的差别的。我们先看一下等量迁移。

对于等量扩容来说，由于bucket是1对1的迁移，况且都迁移到了x桶，所以oldbucket中每个cell在迁移后被标记为evacuatedX，表示当前oldbucket中的元素全部被迁移到了x桶了。


经过等量扩容后，原来的overflow消失了，所有元素都放在了同一个bucket，节省资源的同时查询效率也提高了。是不是有点像widows 的磁盘碎片整理。

等量扩容后

而对于非等量扩容，bucket的关系就是1对2了，oldbucket 中的元素有可能经过rehash后，被迁移到了x桶，也有可能被迁移到了y 桶。

map非等量扩容

如果是被迁移到了y桶的话，则标记为evacuatedY，否则就是evacuatedX。

如果oldbucket中的元素为空(emptyRest或emptyOne)，即未存储任何元素或者原来存储过后来删除了，则需要标记为evacuatedEmpty。

经过迁移后，我们发现元素在oldbucket中的存储顺序，到新的bucket中发生了变化。如odlbucket里有8个元素(1-8)，遍历打印的时候，会打印12345678。后来分成了两个bucket，其中3/4/8 放在了x桶，1/2/5/6/7放在了y桶，那么这时遍历打印的话，则是遍历打印x桶，然后是y桶，最后打印34812567，与原来的顺序不一样了，这正是我们平时所说的对map的遍历并不保证一定的顺序的。

当然在源代码里起始位置也是随机定位的，先是随机选择一个bucket,然后再随机选择一个cell位置，开始往后遍历查找，当达到最后bucket的最后一个元素的时候再才第一个bucket查找，走到遍历到当前元素等于起始元素为止，或者官方是为了引起我们的注意故意这样设计的吧。所在就算你是硬编码写死的map不进行删除或添加，打印的也是随机的。

由于map内部是分bucket迁移的，每次最多迁移两个bucket，所以在遍历数据的时候有也些复杂，即可考虑新bucket的数据，也要考虑oldbucket中的数据。有些oldbucket中的数据被分两到两个新bucket中了，导致要考虑的情况要多一些。等有时间了再单独写写这一块的逻辑。

最后，当所有数据都迁移完成后，还需要将oldbucket清除，直接通过设置 h.oldbuckets为nil即可，记得还有一个mapextra.oldoverflow。

在扩容过程中，有一段说明需要注意到

// If key != key (NaNs), then the hash could be (and probably
// will be) entirely different from the old hash. Moreover,
// it isn't reproducible. Reproducibility is required in the
// presence of iterators, as our evacuation decision must
// match whatever decision the iterator made.
// Fortunately, we have the freedom to send these keys either
// way. Also, tophash is meaningless for these kinds of keys.
// We let the low bit of tophash drive the evacuation decision.
// We recompute a new random tophash for the next level so
// these keys will get evenly distributed across all buckets
// after multiple grows.

在进行hash计算的时候，有一种key，它每次经过hash计算的时候，得出的结果都不一样，这个key就是math.NaN()，表示Not a Number，类型是float64。一旦使用此key进行存储后，几乎无法正确读取出来值，只有在遍历的时候才会读取到此值。为了解决这个问题，官方采用了使用tophash的最低位来决定是放在x还是y，如果是0则放在x，否则放在y。

总结

map不是并发安全的，所以在源码里有大量的代码判断


if h.flags&hashWriting == 0 {
    throw("concurrent map writes")
}

在赋值时会设置map处于协程写的状态


// Set hashWriting after calling t.hasher, since t.hasher may panic,
// in which case we have not actually done a write.

// Set hashWriting after calling t.hasher, since t.hasher may panic,
// in which case we have not actually done a write.
h.flags ^= hashWriting

遍历map是无序的，因为随着元素的添加和删除会进行扩容，元素位置会发生变化

参考

https://blog.csdn.net/u010853261/article/details/99699350
map 的底层实现原理是什么
https://studygolang.com/articles/22236
https://draveness.me/golang/docs/part2-foundation/ch03-datastructure/golang-hashmap/
