兼容USB上的VESA DisplayPort Alt模式
c型标准1.0b
▪DP Alt模式支持引脚分配C, D和E
▪符合USB供电规范3.0
▪兼容USB Type-C电缆和连接器
规范1.3
▪内置三CC逻辑和PD控制器充电器和
正常的沟通
▪支持UFP和DFP数据角色
▪支持电源，接收器和DRP电源角色
▪支持USB广告牌
⚫DP1.4a/eDP1.5接收器
▪符合DisplayPort规范1.4a for
1.62Gbps, 2.7Gbps, 5.4Gbps和8.1Gbps
▪兼容嵌入式DisplayPort规范
版本1.5
▪支持SSC(去传播)
▪支持DisplayPort 1/2/4通道
支持FEC
▪为eDP提供ASSR支持
▪支持HDCP 1.3/2.3
▪支持HDCP中继器
▪支持SST/MST模式
▪支持恢复多达三个不同的视频显示
支持RGB 6/8/10/12 bpc, YCbCr4:4:4/YCbCr4:2:2/
YCbCr4:2:0 8/10/12 bpc
▪支持高达4K@144Hz RGB 6bpc, YCbCr4:2:2 10
YCbCr4:2:0 12 bpc
▪支持DSC直通
▪支持HDR10
▪支持水平下料扩展
⚫DP/DP++/HD-DVI组合发射机
▪3个DP1.4a变送器
▪符合DisplayPort规范1.4a for
1.62Gbps, 2.7Gbps, 5.4Gbps, 8.1Gbps
▪兼容嵌入式DisplayPort规范版本
1.5
▪支持DisplayPort 1/2/4通道
▪支持HDCP 1.3/2.3
▪支持HDCP中继器
支持RGB 6/8/10/12 bpc, YCbCr4:4:4/YCbCr4:2:2/
YCbCr4:2:0 8/10/12 bpc
▪支持高达4K@144Hz RGB 6bpc, YCbCr4:2:2 10
YCbCr4:2:0 12 bpc
▪支持DSC直通
▪支持HDR10
支持FEC
▪为eDP提供ASSR支持
▪支持水平下料扩展
支持SSC
▪支持Type-C输出
▪支持原始流通过(仅DTX2)
▪3个HD-DVI2.0/DP++发射器
▪兼容HD-DVI2.0, HD-DVI1.4和DVI1.0
集成HDCP2.3引擎和HDCP1.4引擎
▪数据速率高达6Gbps
支持TMDS置乱以减少EMI/RFI
▪支持ACDC(辅助和控制数据通道)
▪支援消费电子服务
▪交流对偶能力
▪可编程的变送器摆动和预强调
▪下游接收器感应
- 5V容忍度DDC/HPD I/ o
⚫数字音频输出
- I2S和SPDIF接口
▪8通道LPCM或压缩音频
▪采样率高达192kHz
⚫DSC解码器
▪符合DSC 1.2a
▪支持双DSC解码器
▪支持高达hactive 4096
▪支持高达1.44GHz的像素时钟
支持1/2/4切片
支持色彩空间RGB, YCbCr4:4:4, YCbCr4:2:2，
和YCbCr4:2:0
▪支持8bit和10bit颜色深度
■支持bpp精度1/16位
⚫杂项
- CSC: RGB <-> YCbCr4:4:4 <-> YCbCr4:2:2<->
YCbCr4:2:0
集成100/400KHz I2C从站
集成微处理器
▪外部振荡器27MHz， +/-50ppm
▪嵌入式SPI闪存固件和HDCP密钥
▪固件更新通过SPI或I2C或USB接口
▪电源:3.3V和1.1V

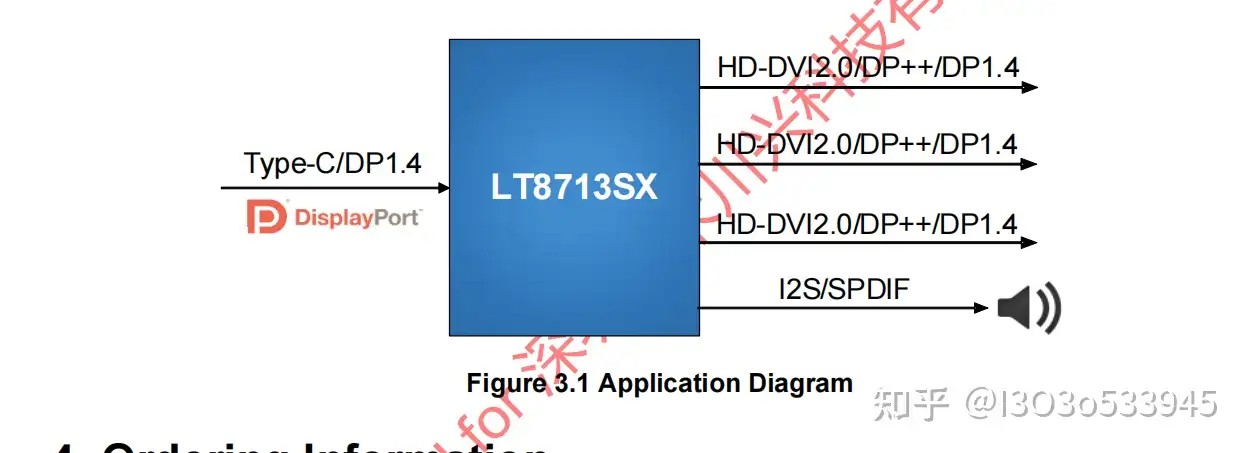

LT8713SX是一种高性能的Type-C/DP1.4 toType-C/DP1.4/HD-DVI2.0转换器，带三个可配置DP1.4/HD-DVI2.0/DP++输出接口以及音频输出接口。LT8713SX同时支持DisplayPort™单流传输(SST)模式和多流传输(MST)模式。当收到多个视频/音频流被打包和在单个DP链路上传输，LT8713SX恢复打包多流到多个不同的视频/音频流。在SST模式下，有3个TX接口输出相同的视频流/音频流。还有三个CC控制器包括CC通信到实现DP Alt模式和送电功能。在芯片上的USB3.2 Gen1交换机是高速双向的开关，提供灵活的切换，以适应连接器翻转。两个数字音频输出接口，包括I2S和SPDIF。两者都支持8-ch LPCM或压缩音频在最大192KHz采样率。该装置具有自动操作的能力由集成微处理器启用，该微处理器使用嵌入式SPI闪存固件存储。系统控制是否也可通过使用专用配置I2C从接口。
