近几年，车内音视频娱乐系统不断发展，功能不断丰富，对于音视频的传输需求也逐渐增多，随着车载以太网的日渐成熟，各主机厂逐步方案落地、成本逐步降低，基于车载以太网的音视频传输也在逐步应用，常用的有RTP（Real-time Transport Protocol）、AVB协议。

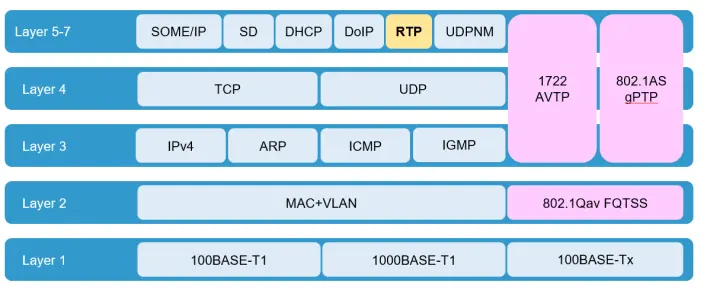

AVB协议基于2层传输，层级简单、协议多，同时有QoS可以保证音视频的传输质量，可以应用于带交换机的场景，QoS可以保证时间延迟，不过AVB协议多，开发及使用成本较高；RTP协议位于5-7层，基于TCP/IP协议，其底层协议使用UDP，适用于简单的应用场景，如倒车影像等；在RTP进行音视频传输时，它只负责传输数据包，需要配合RTCP（Real-time Transport Control Protocol）来保证RTP数据包的服务质量，遵循的标准是RFC3550。

为了确保音视频传输的协议一致性及可靠性，根据使用的协议，需要对RTP或AVB进行测试；AVB已有成熟的商业软件测试方案，因此，本文针对RTP测试解决方案进行介绍，首先简介RTP/RTCP协议，在此基础上进行RTP测试方案的详细说明，最后以案例来介绍项目应用。

一、RTP&RTCP协议一致性测试内容

RTP和RTCP是相互配合的两个协议，RTP是音视频实时传输协议，RTCP是音视频实时控制协议，两者都是封装在UDP报文中传输；每一个RTP会话，将使用连续的2个端口号分别用于RTP和RTCP，RTP报文的有效载荷封装音、视频数据流，RTCP报文不封装任何音、视频数据流。为确保协议实施有效，针对RTP和RTCP进行一致性测试。

1.1 RTP协议一致性测试

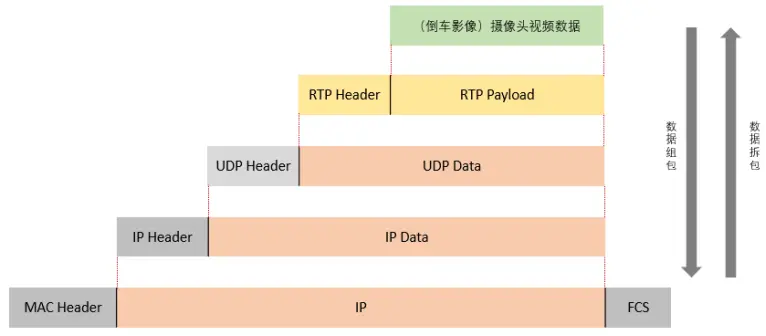

每帧RTP报文都是由头部（Header）和负载数据（Payload）两部分组成，RTP发送端将采集到的音视频信息封装成RTP包发送，RTP接收端获取到RTP数据包后解析数据，取得应用数据。

RTP头部前12个字节固定，存在于每一个RTP数据包中。

对RTP协议进行测试时，主要对RTP Header中的各个参数进行测试，RTP Payload内容与音视频编码方式有关，不在RTP协议测试范围内。针对RTP 的测试点列举如下：

1.2 RTCP协议一致性测试

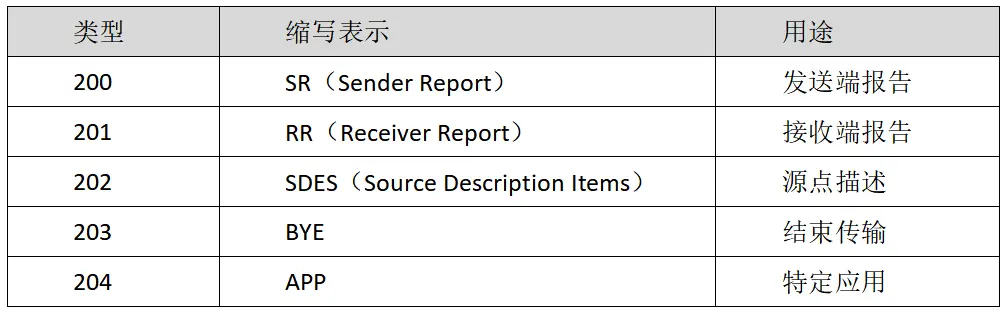

RTCP监控服务质量并传送会话参与者信息，包括已发送的数据包数量、丢失的数据包数量等信息。RTP发送端以一定的时间间隔周期性的发送RTCP中的发送报告（SR），RTP接收端通过发送接收报告（RR）将RTCP反馈信息发送出去。RTCP常见报文类型有五种，如下表所示:

由于不同应用场景下需要支持的RTCP报文类型可能不同，怿星根据协议强制要求的内容设计RTCP测试点并实现测试。

针对RTCP 的测试点列举如下：

二、RTP&RTCP协议一致性测试解决方案

在简要介绍RTP/RTCP协议及测试内容后，我们一起了解下RTP测试解决方案，其主要包括测试环境搭建、测试规范编写、测试工程开发及调试三部分。

2.1 RTP&RTCP测试环境

针对RTP/RTCP的测试，从测试系统角度出发，可以分为节点级测试和系统级测试。

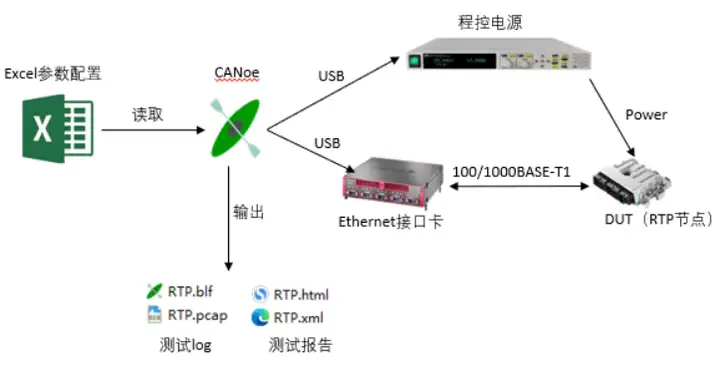

整体的测试方案基于CANoe，硬件设备所需包含程控电源、Ethernet接口卡。

2.1.1节点级测试

• 当测试环境中只有发送方时，Tester需要模拟接收方发送RR报文，报告已发送的数据包数量、丢失的数据包数量等信息，同时监控发送方发送的报文。
• 当测试环境中只有接收方时，Tester需要模拟发送方发送RTP和SR报文，同时监控接收方发送的报文。

2.1.2系统级测试

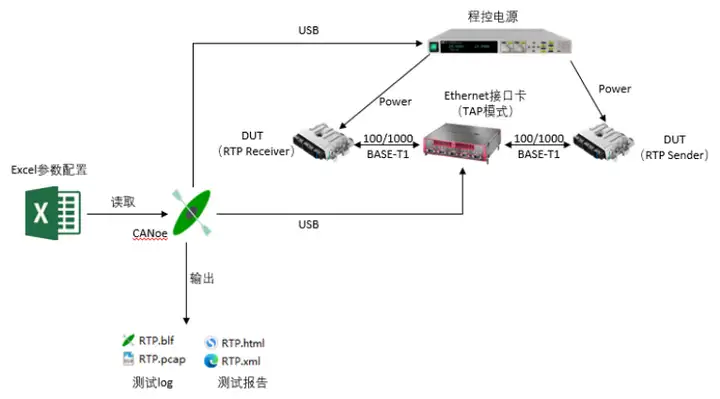

当RTP发送方和接收方处于同一个测试环境下，即系统级测试环境下，Tester通过TAP方式监控它们之间的通讯来完成测试。

2.2 RTP测试规范

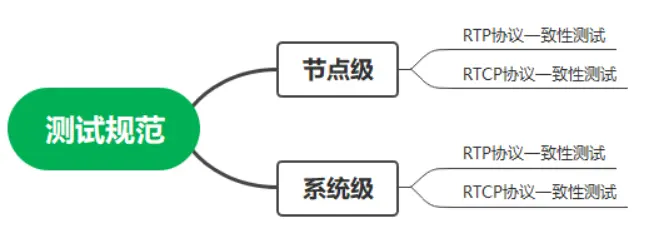

测试RTP协议的目的是验证开发的样件符合RFC协议以及主机厂定义的规范，怿星参考RFC3550协议标准文档中对各个参数值的描述，以及主机厂定义的RTP协议应用规范文件，梳理测试规范V1.0版本，包含节点级和系统级、RTP和RTCP的测试内容。

2.3 RTP测试工程

2.3.1 RTP测试工程开发框架

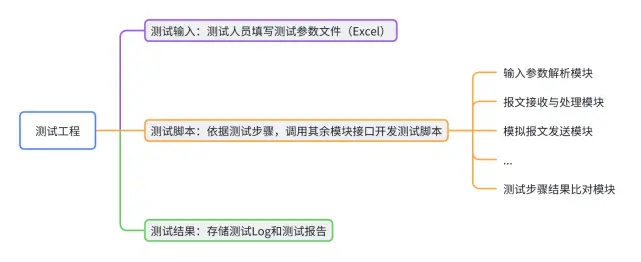

针对RTP/RTCP测试，在完成测试规范编写后，将对应开发测试脚本。首先梳理测试输入前置参数，通过excel方式进行配置填写，之后依据测试步骤进行参数解析、报文接收与处理、模拟报文发送、测试结果比对，最后保存测试log并输出测试报告。

2.3.2 怿星RTP测试工程优势

操作简单、使用方便：测试人员只需将RTP相关的参数信息填写到Excel配置文件中，如RTP数据采样频率、SSRC值等，之后就可以在测试工程中勾选需要的用例执行自动化测试。

模块化、便于二次开发：测试工程将各个功能的实现进行模块化处理，便于在此基础上进行二次开发与调试。

规范脚本对照、报告可读性高：测试脚本是依据测试规范中测试用例描述的测试步骤，调用其余模块接口进行开发，实现测试脚本与测试步骤一一对照。测试报告中会打印每一个测试步骤的步骤描述、期望结果和实际结果，可以快速分析报告和测试Log。

三、测试方案应用案例

以下是在某项目中某case测试结果，该case测试目的是检查DUT发送的RTP报文参数Version字段值是否为2。Tester按照配置参数输入文件的内容，识别需要检查两个音频流的报文，根据输入的两个音频流的IP地址，端口号等信息，找到DUT发送报文中对应两个音频流的报文，提取其中的Version字段进行结果判断与输出。

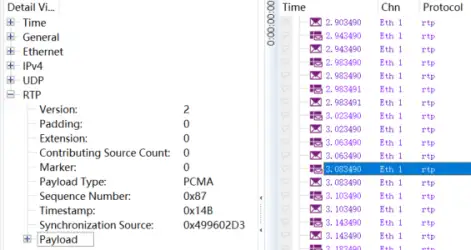

测试Log如图所示：

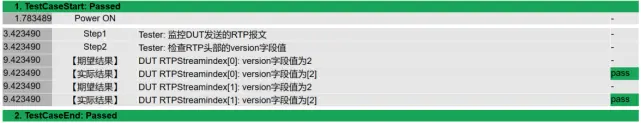

测试报告打印如图所示，分别打印两个RTP音频流的测试结果。

本文简要介绍车载音视频协议RTP和RTCP，RTP节点级、系统级测试环境及测试拓扑，RTP测试规范，RTP测试工程及脚本。测试工程使用方便、易操作，测试脚本支持二次开发，测试报告可读性高。

若有RTP测试需求，欢迎联系怿星咨询；同时如有AVB测试需求，怿星同样有完整的解决方案及测试服务，也欢迎大家咨询。
