第一章
局域网广播技术；广域网交换技术
n-SDU+n-PCI=n-PDU
TCP/IP网络层无连接，传输层有链接和无连接；OSI传输层有链接和无连接，网络层有链接
TCP/IP没有明确区分服务，接口，协议，OSI明确区分
OSI物链网(通信子网)淑慧视用(资源子网)
物理层:不加头部，透明传输比特
数据链路层：帧
网络层：数据报
传输层：报文段或用户数据报;端到端，进程到进程
会话层：话筒（会话同步）
表示层：用户数据处理转换
应用层：界面
协议；语法(格式)语义同步(顺序)
ISO:提前一步
物理层
考虑10，引脚数目。但不考虑传输介质问题
奈：无噪声2Wlog2V
香：有噪声Wlog2(1+10(db/10)) 两个均用取Min；Wlog(1 + S/N)
编码：
不固定:
非归零反向NRZI：反转
差分曼切斯特：反转+中间跳
固定：
非归零NRZ：最常规
曼切斯特：中间跳
归零
正交振幅调制：m个相位,n个振幅，mn种变化
电路交换:通信时延小，建立时延长，预分配带宽，有序无冲突，难以规格化差错控制，利用率低
存储转发:
报文交换:PDU长度不固定
分组交换:无建立时延，有通信时延，适合突发式，流水线，存在多条中间链路，
无连接数据报，无序，可靠性用户主机保证。
面向连接虚电路：虚电路号，可靠性由网络保证，无需分配带宽
机械特性：外表
电气特性：电压范围，速率，距离
功能特性：功能意义
规程特性: 时序
中继器：数字信号 5-4-3
链路层
字符计数法5 1234:
字符填充:数据中出现符要加转义
零比特填充:5110
检错:CRC
违规编码：
检验d位错，码距d+1；纠正d位错,码距2d+1
海明码位数:n+k+1<=2^k
停止等待协议:重传机制,发送方设置计时器;接收方收到同样的数据帧，重传确认帧。
后退N帧GBN:按序接收，累积确认，发送窗口2n-1,接收窗口1.n表示对n和之前进行确认.
选择重传SR:接收=发送=2n-1
重传机制：每个发送窗口设置计时器，接收方NAK否定帧
计算:信道利用率，数据传输率，信道吞吐率，有效数据传输率(去掉头部，操作系统文件大小去掉指针)
频分多路(FDM):不同的频率范围
时分多路(TDM):时间片轮流
波分多路(WDM):不同的波长
码分多路(CDM):A的序列与链路序列做规格化内积
中继器：数字信号-信号再生-5段4个中继器-3段计算机
放大器：模拟信号-信号放大
集线器：多端口的中继器
ALOHA：不监听信道
存A，随意发送
时隙A，固定时隙开始发送
CSMA:1-坚持，1-非坚持，p坚持
CSMA/CD:有线网络，最短帧长，前中都监测+帧间间隔，半双工，二进制指数退避算法([0,2k-1]*2t)
CSMA/CA：无线网络，监听信道、预约信道，ACK确认(停止等待协议)，RTS(Request to send)/CTS(clear to send)，二进制指数退避算法
以太网：罗总物星
令牌环：逻环物星
FDDI： 逻环物双环
LLC：连接服务
MAC：组帧
T-Twist
FL-光纤(Fly)
数字-电缆
BASE：曼切斯特
以太网-总线型局域网-最小帧长64字节,512bit-曼彻斯特
MAC帧：最小长度64Byte， 检验整个MAC帧，不纠错,首部18Byte(算有效传输时候要去掉)
100BASE-T：100Mb/s基带信号，半双工使用CD
IEEE802.11星、接发目源
广域网包含网络层
PPP：
全双工
面向字节
LCP(Link Control Protocol)：链路相关
NCP(net control protocol):允许多种网络层协议
只检错不纠错，不可靠(无序号和确认)全双工
网桥:工作在MAC子层，互联不同类型的局域网
路径选择算法:透明网桥(非最佳路由) -转发表的建立(其他口转发)
源路由网桥(最佳路由)，源站以FF-FF-FF-FF-FF发送发现帧
交换机:直通式:只检查目的地址6Byte，仅支持相同速率。
存储转发式:检测整个帧，支持不同速率
开环：静态
闭环：动态
网络层
IPV4:
首部长度20B
标识:一组分片对应一个
标志:中间为DF=0，第三位MF=1
片偏移:以8bit为单位，只有最后一片可以不以8。
首部校验和：只检验首部
生存时间TTL(每经过一个路由器–)
转发表的建立，各种小细节:
交付到局域网:目的地址填写网络号
交付单个主机:IP+全一子网掩码
互联网/默认路由:0.0.0.0 + 0.0.0.0
特殊的IP地址:
网络号全0:本网络。只可以做源地址。
0.0.0.0:本网络本主机
网络号全0，host-id:本网络某台主机。
0.0.0.0默认路由，链接internet
主机号全1:广播。只可以做目的地址。
网络号全1，主机号全1:只在本网络进行广播。
net-id,主机号全1:
网络号127:环回测试，不出现
A类网络号:1，子网掩码255.0.0.0
B类网络号:128.1 子网掩码255.255.0.0
C类网络号：192.0.1 子网掩码255.255.255.255
*全0网络号不可用
*主机号全0全1不可用
*路由器的端口算一台直连网络的主机，IP与该网络主机共同特点
内网：
192.168
172.16~172.31
10
ARP：完成IP与MAC的映射
*请求分组:广播FF-FF-FF-FF-FF
响应分组:单播
会以路由器为中介,源和目的会一直转换
DHCP：UDP 应用层！
源:0.0.0.0.0 目的:255.255.255.255
ICMP: 封装成IP数据报
类型:终点不可达:不能交付
源点抑制:拥塞
时间超过:TTL
参数问题:出错
不发送ICMP：
应用:PING回送请求与回答报文
Traceout时间超过
IPV6：地址128位
端到端，中间不允许分片
::只能存在一个
双协议栈
隧道技术:IPV6封装到IPV4数据报的数据中去
路由协议:
RIP (Routing Information Protocol) :向量路由之间交换自己的路由表
距离向量
UDP520
IP17
慢收敛
跳数少
OSPF:
所有的路由器掌握完整网络情况
链路状态
洪泛法
代价最小
89IP
*有意识的看是否在同一个自治区域
BGP：
TCP179
IP6
应用层TCP
路径向量
IP组播:01-00-5E-0加上D类IP的后23位
IGMP：使路由器知道是否有主机参加或者退出某个组播组
移动IP：主地址-归属(本地)代理-外部代理-辅地址
转交地址通知给本地代理，本地代理…
主地址固定，辅地址改变
不能直接发送不能直接接收
路由器:路由选择(控制部分):构造路由表
交换结构:转发
传输层
复用：发送方从应用层一层一层组装到IP数据报
分用：接收方将IP数据报解开，交给应用进程

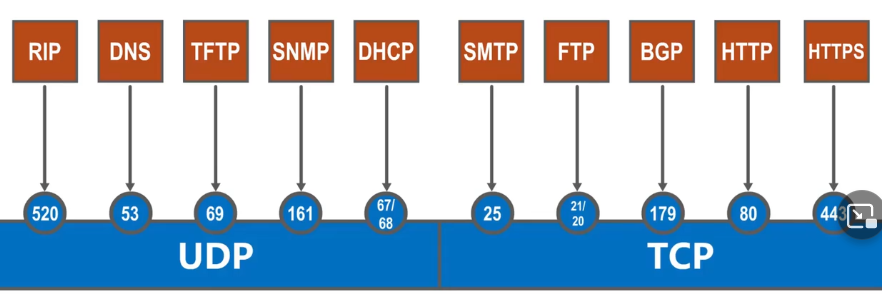

服务器端口号；
21发文件FTP
23打电话TelNet
客户端：端口动态选择
套接字：(ip:端口号)
UDP：首部固定8Byte
校验和：检验首部和数据，伪首部不发送给目的主机
无拥塞控制
TCP：面向连接，可靠，全双工，面向字节 TB
首部最短20Byte
序号字段：片偏移，所发送数据的第一个字节的编号
确认号：下一个
首部长度：
SYN：建立连接
FIN：释放连接
三次握手：243
四次挥手：
TCP拥塞控制：
慢开始：2^n到门限
拥塞避免：加法增大，直到拥塞置为1，门限设置为一半
快重传：三个冗余ACK
快恢复：门限值加法增大
门限均设置为拥塞窗口的一半，只不过一个从1来过，一个直接从门限加法增大
应用层
*只有DNS使用UDP，其余TCP
递归查询：本地域名深度优先遍历
迭代查询：本地广度优先
FTP:
允许客户指明文件的类型与格式
允许文件具有存取权限
服务器的控制链接：21 会话期间一直打开
数据连接: 20 传输结束就关闭
HTTP：80
无连接 无状态
非持续链接:每发送一个文档:文档的发送时延+2个RTT
持续链接:
非流水线方式:每发送一个文档:只有第一个需要(2个RTT+发送时延)，其余都是一个(RTT+发送时延)。
流水线方式:时间:1个RTT建立连接+1个RTT传输所有对象+一个对象的发送时延。
