Visual GC 插件下载

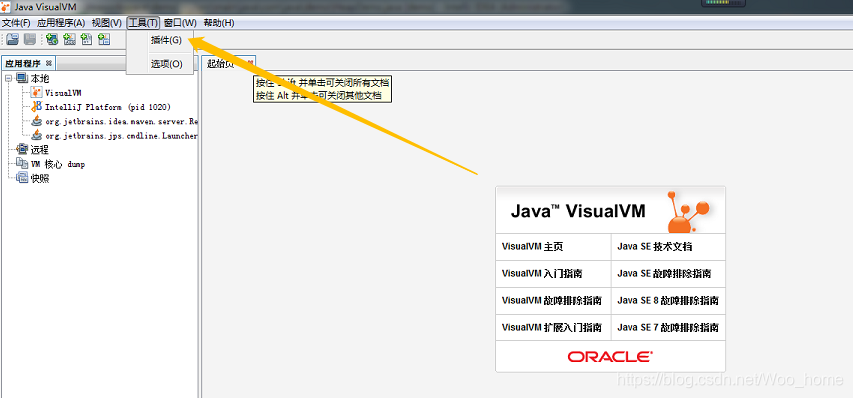

打开 jvisualvm 工具之后，点击工具选项，然后点击插件

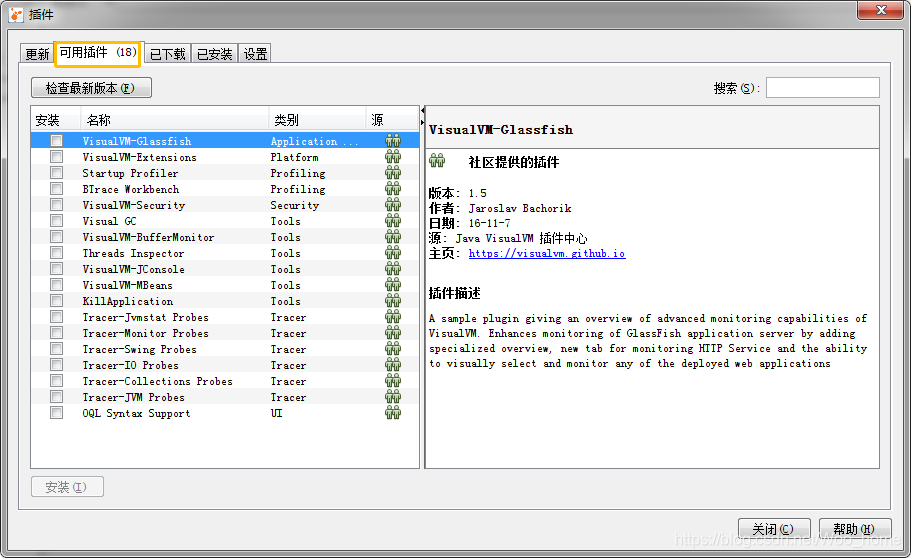

选中可用插件，可以发现，有很多的插件可安装

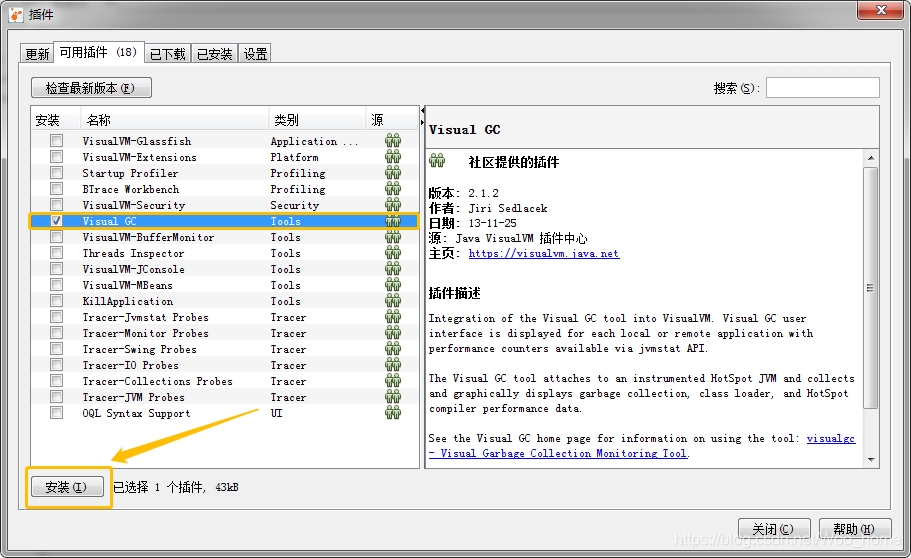

这里安装的是 Visual GC 插件

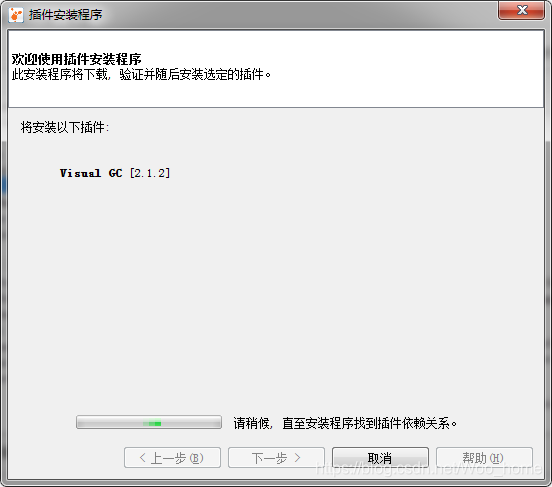

一步一步安装即可

代码示例

package com.java.demo;

import java.util.ArrayList;

/**
 * @author Woo_home
 * @create 2020/7/10 11:34
 */

public class HeapDemo {
    public static void main(String[] args){
    	// 这里一个 size 表示 1 M
        int size = 1024 * 1024 * 8;
        ArrayList<byte[]> list = new ArrayList<>();
        for (int i = 0; i < 1024; i++) {
            System.out.println("向 JVM 写入数据 " + (i + 1) + " M");
            try {
            	// 为了能在 jvisualvm 中能看到效果，这里设置延时 1 s
                Thread.sleep(1000);
            } catch (InterruptedException e) {
                e.printStackTrace();
            }
            // 每秒往堆中写入一个数据
            list.add(new byte[size]);
        }
    }
}

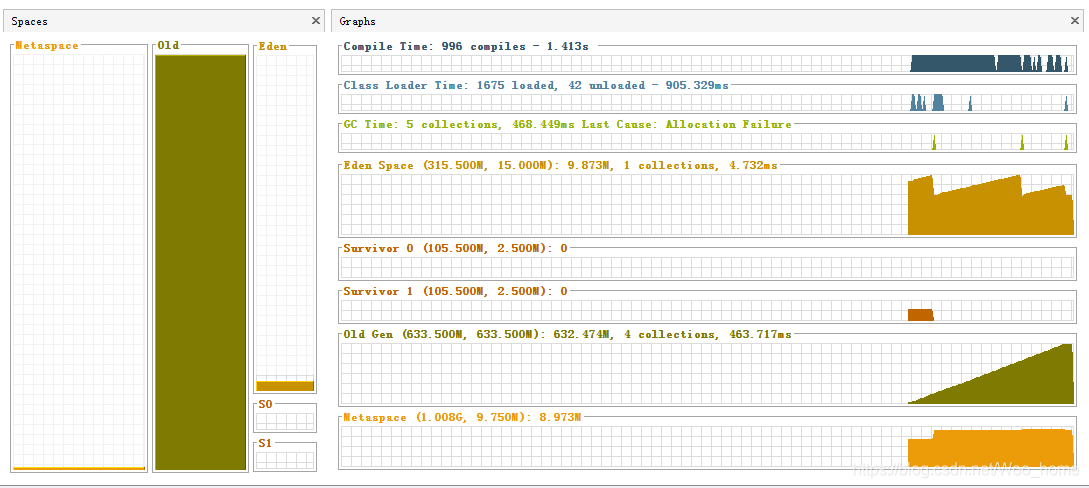

运行即可在 jvisualvm 监听该程序对应的进程，点击 Visual GC 即可查看堆内存的使用情况

说明

整个区域划分为三个部分，分别为 spaces、graphs、histogram

spaces 区域

代表虚拟机内存分布情况，从图中可以看出，虚拟机被分为 Perm、Old、Eden、S0、S1

Perm

英文名叫做 Permanent Generation，我们称之为永久代，Java 8 之后称为元空间

通过 VM Args:-XX:PermSize=128m -XX:MaxPermSize=256m 设置初始值与最大值

Heap

Java 堆（Java Heap）。它包括老年代（对应图中的 Old 区域）和新生代（对应图中的 Eden、S0、S1 三个统称为新生代，分为 Eden 区和两个 Survivor 区域），它们默认是 8:1:1 分配内存

通过 VM Args:-xms512m -Xmx512m -XX:+HeapDumpOnOutofMemoryError -XX:SurvivorRatio=8 设置初始堆内存、最大内存、内存异常打印 dump、新生代内存、新生代内存分配比例（8:1:1），因为 Heap 分为新生代和老年代，所以 512M - 100M = 412M，老年代就是 412M（初始内存跟最大内存最好相等，防止内存不够时扩充内存或者 Full GC，导致性能下降）

Graphs 区域

Compile Time（编译时间）

图中 996 compiles 表示编译总数，1.413 s 表示编译累计时间。一个脉冲表示一次 JIT 编译，窄脉冲表示持续时间短，宽脉冲表示持续时间长

Class Loader Time（类加载时间）

图中 1675 loaded 表示加载类数量，42 unloaded 表示卸载的数量，905.329ms 表示类加载花费的时间

GC Time

图中 5 collections 表示垃圾收集的总次数，468.449 ms 表示垃圾收集花费的时间，last cause 表示最近垃圾收集的原因

Eden Space（Eden 区）

图中括号内的 315.500 M 表示最大容量，15.000M 表示当前容量，后面的 9.873 M 表示当前使用情况， 1 collections 表示垃圾收集次数，4.732 ms 表示垃圾收集花费时间

Survivor 0 / Survivor 1（S0 和 S1 区）

图中括号内的 105.500 M 表示最大容量，2.500 M 表示当前容量，之后的 0 值是当前使用情况

Old Gen（老年代）

图中括号内的 633.500 M 表示最大容量，633.500 M 表示当前容量，后面的 632.474 M 表示当前使用情况，4 collections 表示垃圾收集次数，463.717 ms 表示垃圾收集花费时间

Metaspace（元空间）

图中括号内的 1.008 G 表示最大容量，9.750 M 表示当前容量，8.973 M 表示当前使用情况
