FIFO简介
FIFO（ First In First Out）：先进先出
常用在数据缓存或者跨时钟域的信号传递（高速异步数据的交互）
类比前面学习的ROM，只是没有地址线，采取顺序写入数据，顺序读出数据的方式。
-
FIFO分类：
SCFIFO（single clock FIFO）：单时钟FIFO。
DCFIFO（double clock FIFO）：双时钟FIFO。
DCFIFO_MIXED_WIDTHS：混合宽度双时钟FIFO。
同步FIFO：读时钟和写时钟的频率相同（单时钟）
异步FIFO：读时钟和写时钟的频率不同（双时钟）。
双时钟将clock分为wrclk和rdclk -
常见FIFO参数：
FIFO宽度（N）：一次读写操作的N位数据
FIFO深度（M）：存储M个宽度为N位的数据
将空标志：almost_empty（FIFO即将被清空）
空标志：empty。FIFO 已空时送出的一个信号，阻止读操作继续从 FIFO中读出数据而造成无效数据的读出。
将满标志：almost_full。FIFO 即将被写满。
满标志：full。FIFO 已满或将要写满时的一个信号，阻止写操作继续向 FIFO 中写数据而造成溢出。
读时钟：读 FIFO 时所遵循的时钟，在每个时钟的上升沿触发。
写时钟：写 FIFO 时所遵循的时钟，在每个时钟的上升沿触发。
wrreq/rdreq：请求（request） -
应用实例：
跨时钟域：存储器A和B的时钟不一样，传递数据的时候可以用FIFO作为两者的衔接。
带宽不同步：两个存储器的数据宽度不一样（比如一个8位，一个12位），传递数据的时候可以用FIFO作为两者的衔接。
FIFO的程序设计
需要四个模块：FIFO模块、写测试模块、读测试模块、顶层模块
FIFO IP核创建
quartus18下（quartus13还是在那个MegaWizard Plug In Manager里面）
指定好路径和IP核的名字：
上图选择我们想要的优化：
- Lowest latency but requires synchronized clocks（最低延迟，但要求同步时钟）： 此选项使用一个同步阶段，没有亚稳态保护，适用于同步时钟。它是最小尺寸，提供良好的 Fmax 。
- TYPE_Cmal setting for unsynchronized clocks （异步时钟时的最小设置）：这个选项使用两个同步阶段，具有良好的亚稳态保护。它是中等尺寸，提供良好的 Fmax 。
- Best metastability protection, best fmax and unsynchronized clocks
（异步时钟时最好的亚稳态保护，最好的 Fmax ，不同步）：这个选项使用三个或更多的同步阶段，具有最好的亚稳态保护。它是最大尺寸，给出了最好的 Fmax 。
正常模式： 将 rdreq 看做读请求，在该端口信号为高电平进行读操作。（一般选正常模式）
前显模式： 将 rdreq 看做读确认，rdreq 信号置为高电平时，输出 FIFO 中的下一个数据字（如果存在）。（将会使设计性能下降）（应该意思就是超前读了一个数据字）
是否禁止上溢检测和下溢检测的保护电路。
上溢检测保护电路主要是用于在FIFO 满时，禁止 wrreq 端口
下溢检测保护电路主要是用于在 FIFO 空时，禁止 rdreq 端口
“Implement FIFO storage with logic cells only, even if the device contains memory blocks ？（选项使用逻辑单元实现 FIFO 存储器，即使器件拥有存储块）
选择使用存储块实现FIFO
仿真FIFO IP 核，需要用到“ altera_mf ”仿真库。

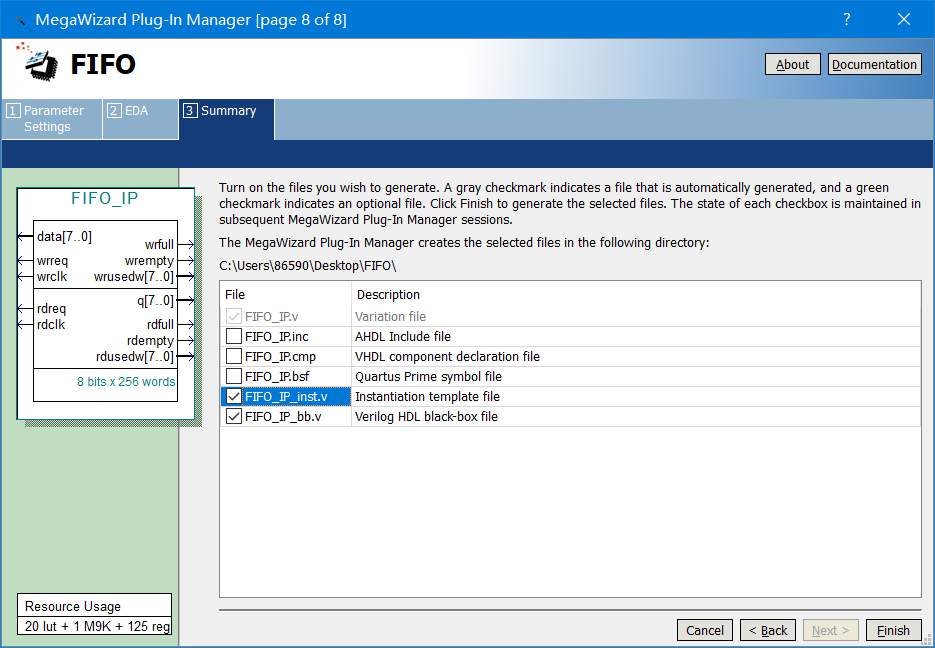

想要将此 FIFO IP 核用在其他的 EDA 工具上，可以通过选择“ Generate netlist ”来生成 IP_syn.v 文件，用于其他的 EDA 工具中。
FIFO_IP_inst.v选上后，可以打开，里面有直接例化好的（我感觉没啥用，选不选都无所谓）
FIFO读程序
//****************************************Copyright (c)***********************************//
// File name: fifo_rd
// Last modified Date: 2021/4/7 9:30:00
// Last Version: V1.1
// Descriptions: FIFO读模块
// Created by: 正点原子
//****************************************************************************************//
module fifo_rd(
input clk, //时钟信号
input rst_n, //复位信号
//fifo的读端口
input rd_full, //读侧满信号
input rd_empty, //读侧空信号
output rd_req, //读请求信号
input [7:0] rd_data //读出FIFO的数据
);
//reg define
reg rd_req_t;
//*****************************************************
//** main code
//*****************************************************
//防止fifo读空后继续读出数据
assign rd_req = rd_req_t & (~rd_empty);
//rd_req_t信号赋值
always @(posedge clk or negedge rst_n) begin
if(!rst_n)
rd_req_t <= 1'b0;
else if(rd_full)
rd_req_t <= 1'b1;
else if(rd_empty)
rd_req_t <= 1'b0;
end
endmodule
FIFO写程序
//****************************************Copyright (c)***********************************//
// File name: fifo_wr
// Last modified Date: 2021/4/7 9:30:00
// Last Version: V1.1
// Descriptions: FIFO写模块
// Created by: 正点原子
//****************************************************************************************//
module fifo_wr(
input clk, //时钟信号
input rst_n, //复位信号
//fifo的写端口
input wr_full, //写侧满信号
input wr_empty, //写侧空信号
output wr_req, //写请求信号
output reg [7:0] wr_data //写入FIFO的数据
);
//reg define
reg wr_req_t;
//*****************************************************
//** main code
//*****************************************************
//防止fifo写满后继续写入数据
assign wr_req = wr_req_t & (~wr_full);
//wr_req_t信号赋值
always @(posedge clk or negedge rst_n) begin
if(!rst_n)
wr_req_t <= 1'b0;
else if(wr_empty)
wr_req_t <= 1'b1;
else if(wr_full)
wr_req_t <= 1'b0;
end
//写数据信号赋值
always @(posedge clk or negedge rst_n) begin
if(!rst_n)
wr_data <= 8'd0;
else if(wr_req)
wr_data <= wr_data + 1'b1;
else
wr_data <= 8'd0;
end
endmodule
FIFO顶层模块
//****************************************Copyright (c)***********************************//
//Copyright(C) 正点原子 2018-2028
// File name: ip_fifo
// Last modified Date: 2021/4/7 9:30:00
// Last Version: V1.1
// Descriptions: IP核之FIFO实验
//****************************************************************************************//
module ip_fifo(
input sys_clk , //时钟信号
input sys_rst_n //复位信号
);
//wire define
wire clk_50m ; //50Mhz时钟
wire clk_25m ; //25Mhz时钟
wire locked ; //时钟稳定信号
wire rst_n ; //复位信号
wire [7:0] rd_usedw; //读侧FIFO中的数据量
wire [7:0] wr_usedw; //写侧FIFO中的数据量
wire wr_full ; //写侧满信号
wire wr_empty; //写侧空信号
wire wr_req ; //写请求信号
wire [7:0] wr_data ; //写入FIFO的数据
wire rd_full ; //读侧满信号
wire rd_empty; //读侧空信号
wire rd_req ; //读请求信号
wire [7:0] rd_data ; //读出FIFO的数据
//*****************************************************
//** main code
//*****************************************************
//待时钟输出稳定后,再拉高rst_n信号
assign rst_n = sys_rst_n & locked;
//例化锁相环模块
pll_clk u_pll_clk (
.areset (~sys_rst_n ),
.inclk0 (sys_clk ),
.c0 (clk_50m ),
.c1 (clk_25m ),
.locked (locked )
);
//例化FIFO写模块
fifo_wr u_fifo_wr(
.clk (clk_50m),
.rst_n (rst_n),
.wr_full (wr_full ),
.wr_empty (wr_empty),
.wr_req (wr_req ),
.wr_data (wr_data )
);
//例化异步FIFO模块
async_fifo u_async_fifo (
.aclr (~rst_n ),
.data (wr_data ),
.rdclk (clk_25m ),
.rdreq (rd_req ),
.wrclk (clk_50m ),
.wrreq (wr_req ),
.q (rd_data ),
.rdempty (rd_empty ),
.rdfull (rd_full ),
.rdusedw (rd_usedw ),
.wrempty (wr_empty ),
.wrfull (wr_full ),
.wrusedw (wr_usedw )
);
//例化FIFO读模块
fifo_rd u_fifo_rd(
.clk (clk_25m),
.rst_n (rst_n),
.rd_full (rd_full ),
.rd_empty (rd_empty),
.rd_req (rd_req ),
.rd_data (rd_data )
);
endmodule
modelsim的FIFO仿真文件
`timescale 1ns/1ns //仿真的单位/仿真的精度
module ip_fifo_tb();
parameter T = 20;
reg sys_clk;
reg sys_rst_n;
initial begin
sys_clk = 1'b0;
sys_rst_n = 1'b0;
#(T+1)
sys_rst_n = 1'b1;
end
always #(T/2) sys_clk = ~sys_clk;
ip_fifo u_ip_fifo(
.sys_clk (sys_clk ),
.sys_rst_n (sys_rst_n)
);
endmodule
这个仿真库也要添加进去，在quartus的安装路径下：quartus/eda/sim_lib/altera_mf .v
结果
代码结构是当FIFO写满使开始读取，当全部读完的时候再开始写。
同一个时钟的读切换写：

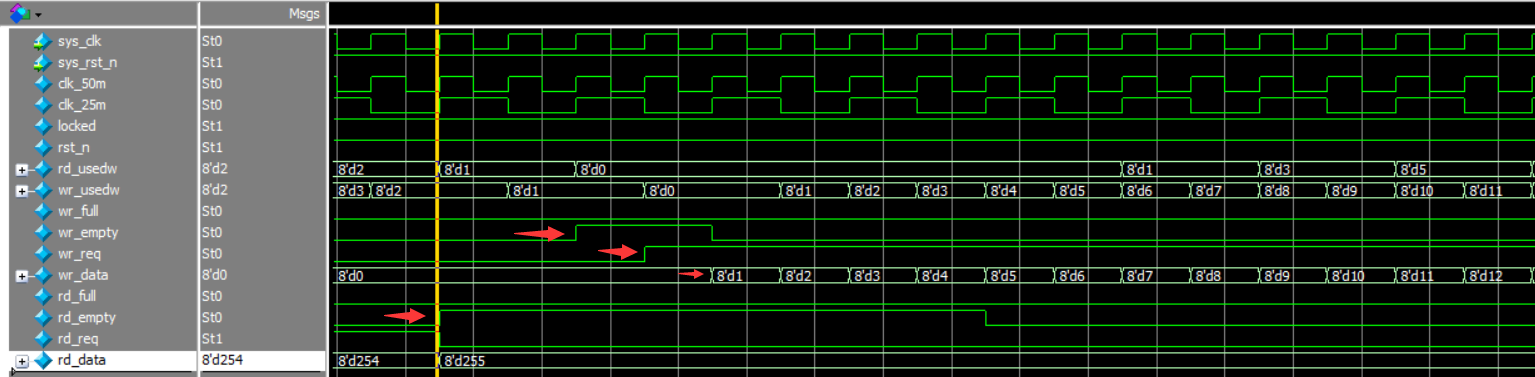

FIFO数据全部读完的时候，读空信号 rdempty 先拉高，过两个时钟周期后写空信号 wrempty 才拉高，这是由FIFO 内部结构决定的，并且在写请求信号 wrempty 拉低后的第 3 个时钟周期 读空信号 rdempty 才拉低。
上面是读时钟和写时钟使用的是一个clock，下图是写始终50Mhz，读时钟25Mhz：

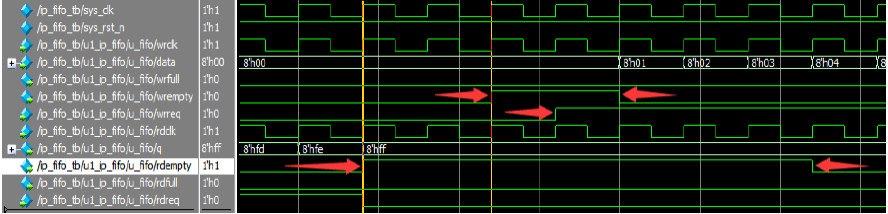

FIFO数据全部读完的时候，读空信号 rdempty 先拉高，过两个时钟周期后写空信号 wrempty 才拉高，这是由FIFO 内部结构决定的，并且在wrempty 拉低后的第 4 个时钟周期 读空信号 rdempty 才拉低。
同一个时钟的写切换读：

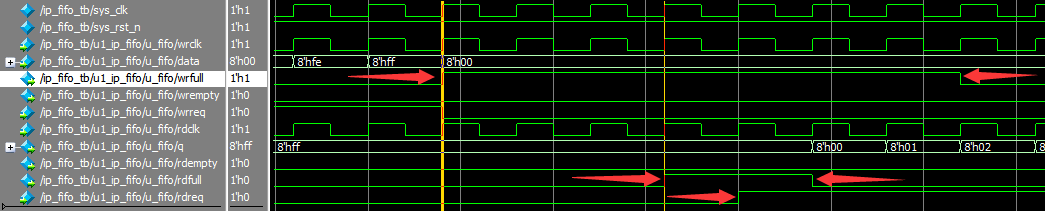

在写满信号 wrfull 拉高 2 个时钟周期后，读满信号 rdfull 才有效，并且rdfull拉低后的第3个时钟周期写满信号 wrfull 才拉低。
上面是读时钟和写时钟使用的是一个clock，下图是写始终50Mhz，读时钟25Mhz
因为时钟不一样，在写满信号 wrfull 拉高 2 .5个时钟(读时钟)周期后，读满信号 rdfull 才有效，并且在rdfull拉低后的第3个时钟（写时钟）周期写满信号 wrfull 才拉低。
