一：网络传输基本流程

（1）数据包

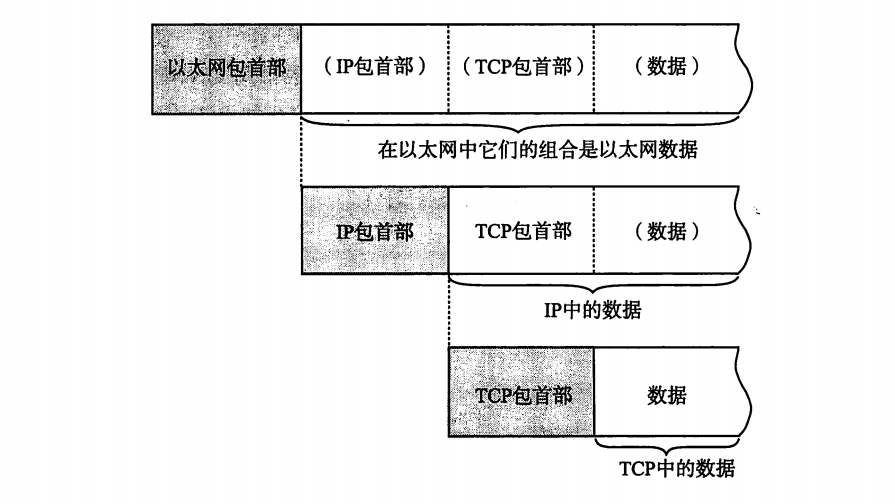

前文说过，发送“你好”这样的信息给另一台主机，发送时并不是简简单单就这样直接传递过去，而是会封装一些其他信息，最终在以太网电缆中传输。

在这里插入图片描述

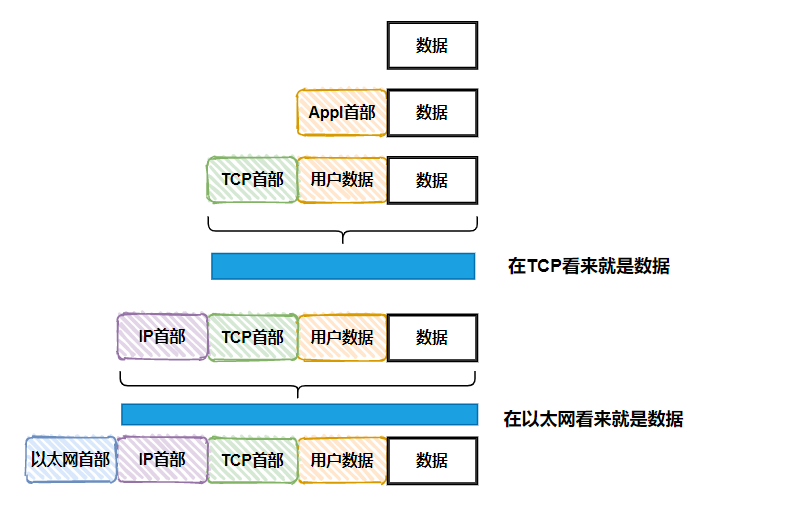

每个分层中，都会对所发送的数据附加一个首部，在这个首部中包含了该层的必要信息。我们知道每一层都有相应的协议，所以为协议提供的信息是包的首部，所要发送的内容为数据。因此上图中，从下一层角度看，从上一层受到的包全部都认识是本层的数据
在这里插入图片描述

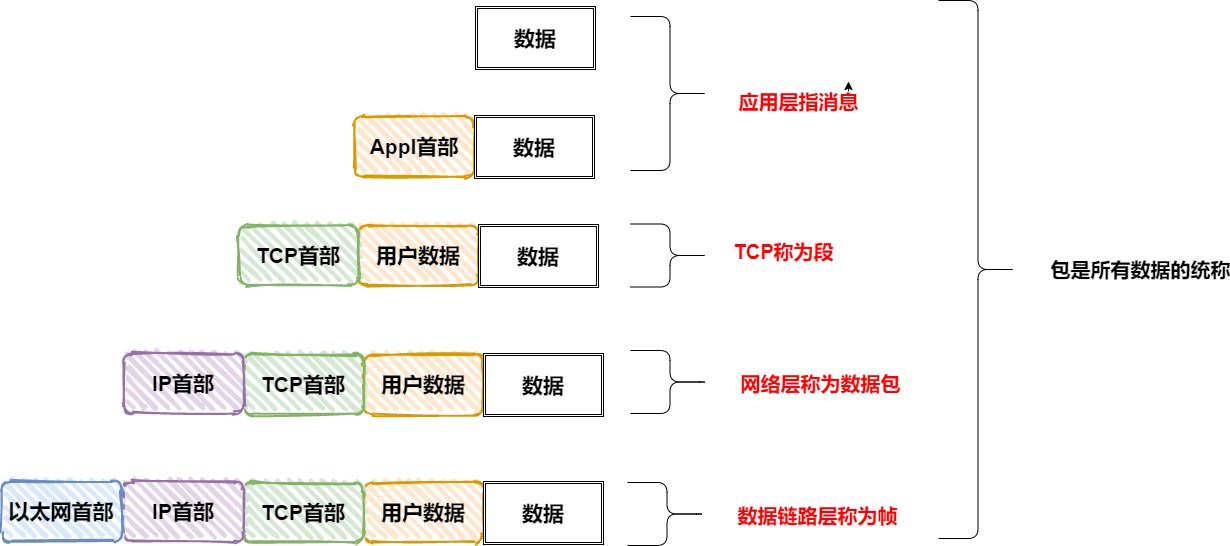

其中，包，帧，数据包，段，消息的区别如下

网络中传输的数据包由两部分组成：一部分是协议所要用到的首部，另一部分是上层传过来的数据。首部的结构由协议的具体规范定义。比如识别上一层协议的域应该从包的哪一位开始取多少比特位，以及如何计算校验和插入包的哪一位等等。所以相互通信的两端计算机如果在识别协议的序号以及校验的计算方法等上出现不一致，就无法完成通信。

（2）网络传输的基本流程

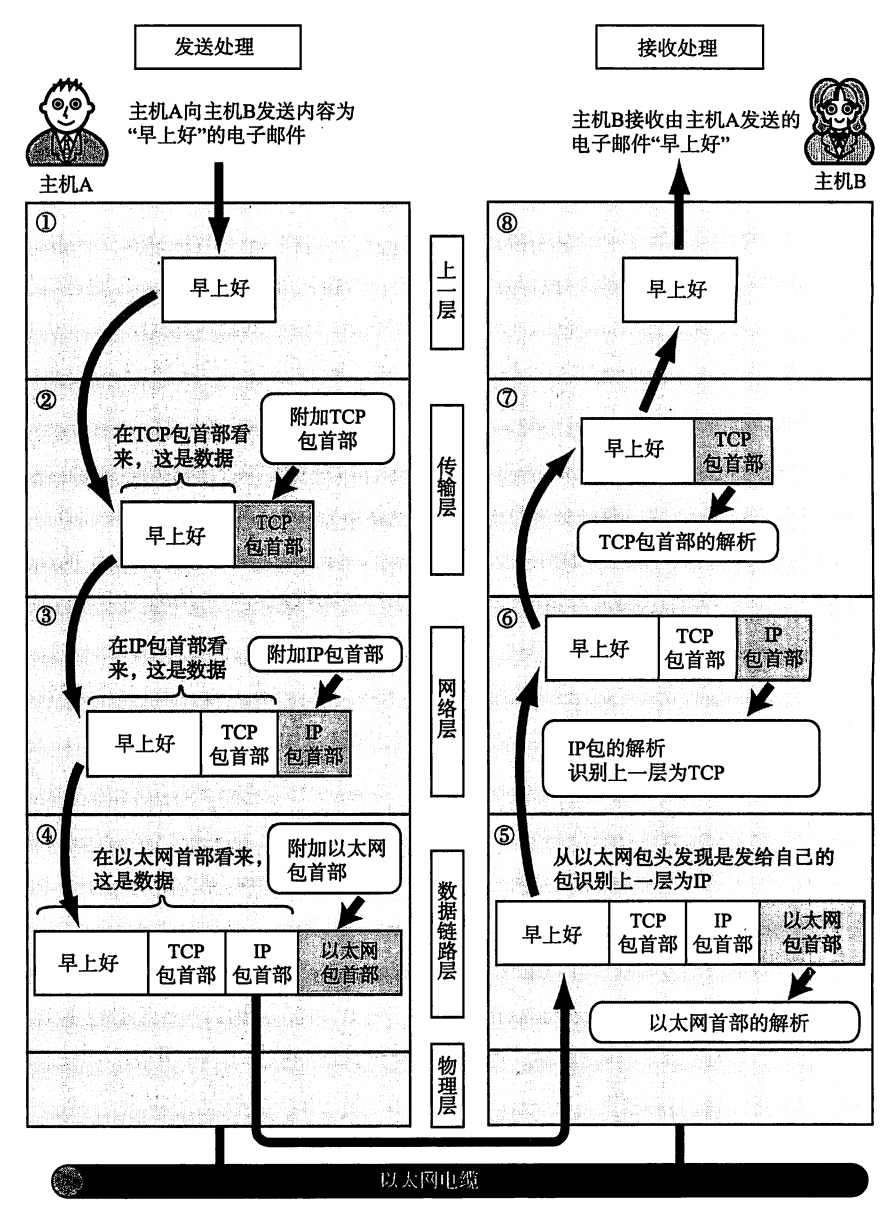

以发送“早上好”这样的信息为例，下图展示了大致的传输流程

在这里插入图片描述
可以看出最终在以太网电缆中传输的数据相较于原生数据是“庞大的”。

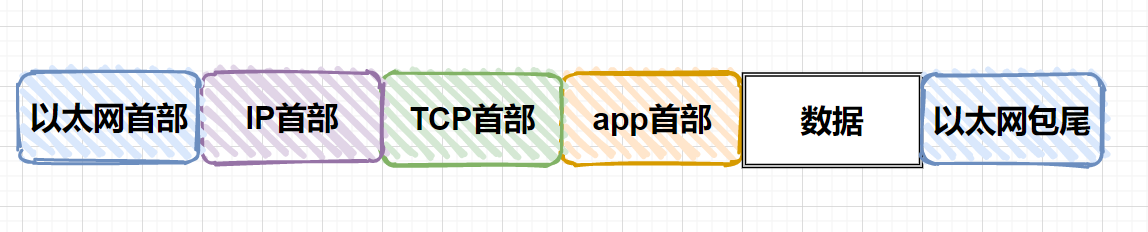

如下，包流动时从前往后依次附加以太网包首部，IP包首部，TCP包首部以及应用程序自己的包首部和数据，包的最后则追加了以太网包尾
在这里插入图片描述

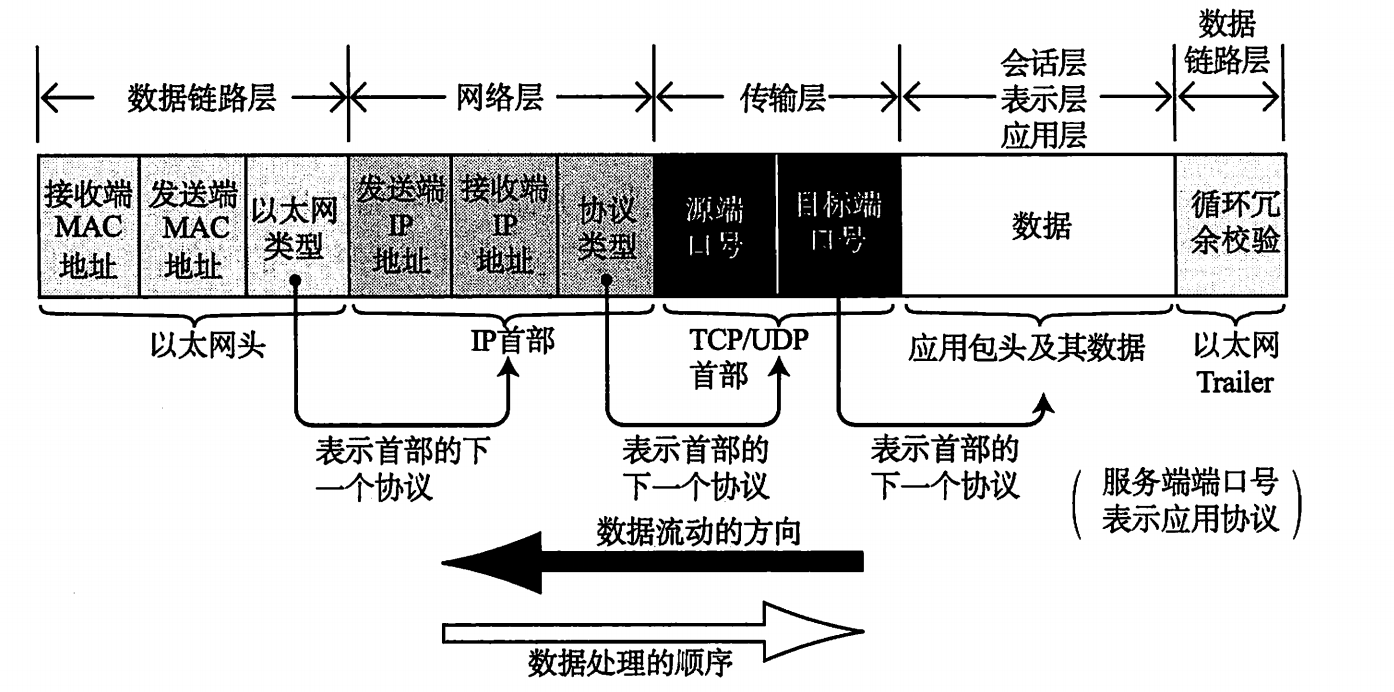

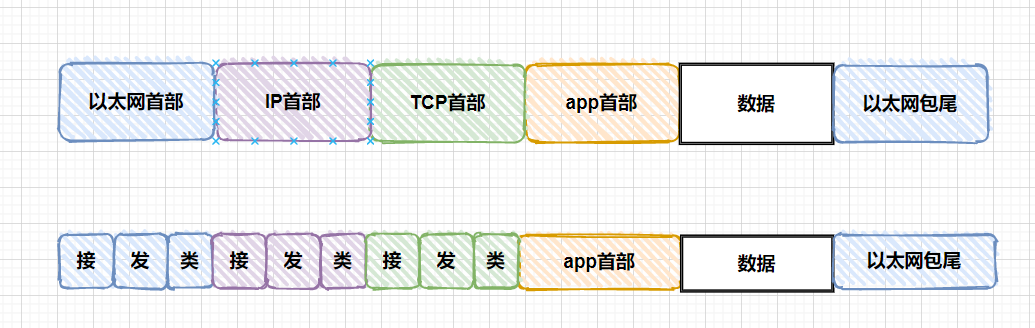

每个包首部中至少会包含两个信息：一个是发送端和接收端的地址，一个是识别上一层协议类型

经过每个协议分层时，都必须有识别包发送端和接收端的信息：以太网会用MAC地址（MAC地址具有唯一性），IP则会用IP地址，TCP/IP则会用端口号等。
在这里插入图片描述

（3）具体处理过程

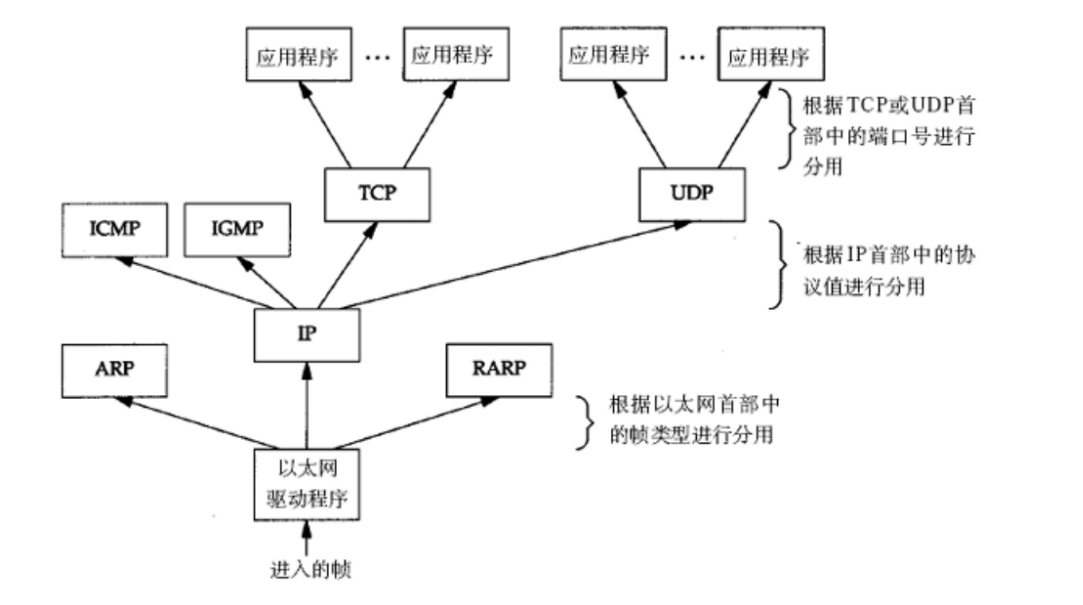

上面的流程图左半部分称之为封包，右半部分称之为解包。所对应的操作分贝就是发送和接受。封包时，上一层封好之后只需将数据传递给下一层（也就是调用某个接口）进行封包，但是解包时存在一些问题：比如下一层分离完自己的包首部后，如何确定自己的数据移交的对象等等（这个过程称为分用）。当然这一切都是协议规定好的.

A：发送数据

1：应用程序处理

键盘输入“早上好”之后，点击某个应用程序的发送按钮，之后应用程序会进行编码（比如utf-8）。应用程序在发送那一刻建立TCP连接，从而利用TCP连接发送数据，它的过程首先是将应有的数据发送给下一层的TCP。
在这里插入图片描述
2：TCP模块处理

TCP根据应用的知识，负责建立连接，发送数据及断开连接。TCP提供可靠传输保证数据顺利发送
TCP首部包括源端口号和目标端端口号（用于是被发送主机和接受主机上的应用），序号（用于判断包中那部分是数据）还有校验（判断数据是否损坏）。随后再发送给IP

3：IP模块处理

IP模块在TCP首部前添加IP首部，IP首部包含接收端IP地址和以及发送端IP地址。IP包生成之后，参考路由表决定接受此IP包的路由和主机，随后IP包将被发送给连接这些路由器或主机网络接口的驱动程序，以实现真正发送数据。只要知道了对方MAC地址就可以将MAC地址和IP地址交给以太网驱动程序实现数据传输

4：以太网驱动添加首部通过物理层实现传输

B：路由转发

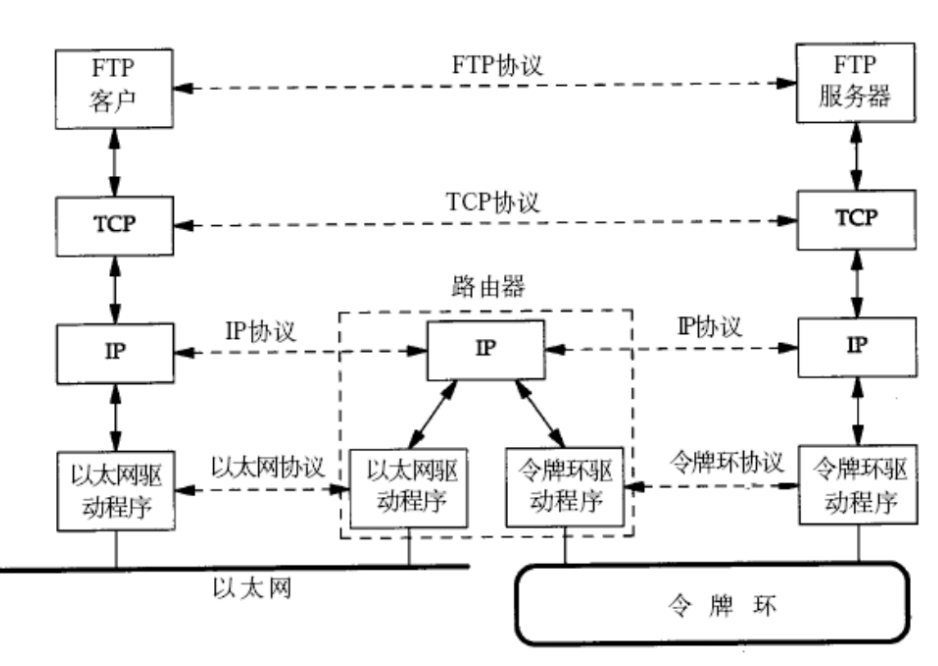

数据已经封装好了，准备进行发送，如果对方和自己不在同一个局域网内就要进行路由器的转发，如下图。

有两个局域网，中间的路由器可以作为左边局域网的主机也可以作为右边局域网内的主机。路由器接受到左侧发送过来的数据后，进行解包，发现MAC地址不在本局域网内，然后去除之前的以太网首部，通过查询路由表确定新的MAC地址，再次添加以太网首部，然后发送到另一个局域网内。

在这里插入图片描述

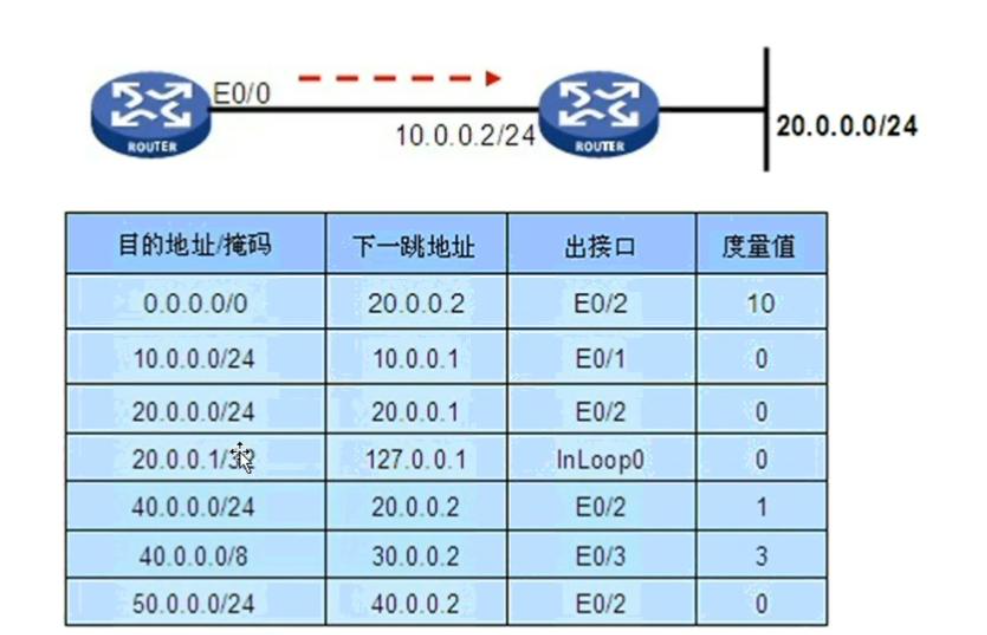

所以我们在百度搜索输入框输入一些关键词回车之后，就会发生上述的数据发送过程，由于我们自己的IP地址是固定的，百度服务器的IP地址也是相对固定的，由于距离较远，所以要经过多个路由器进行转发，每次转发时只需更换以太网首部即可
在这里插入图片描述

C：接受数据

4：以太网驱动处理

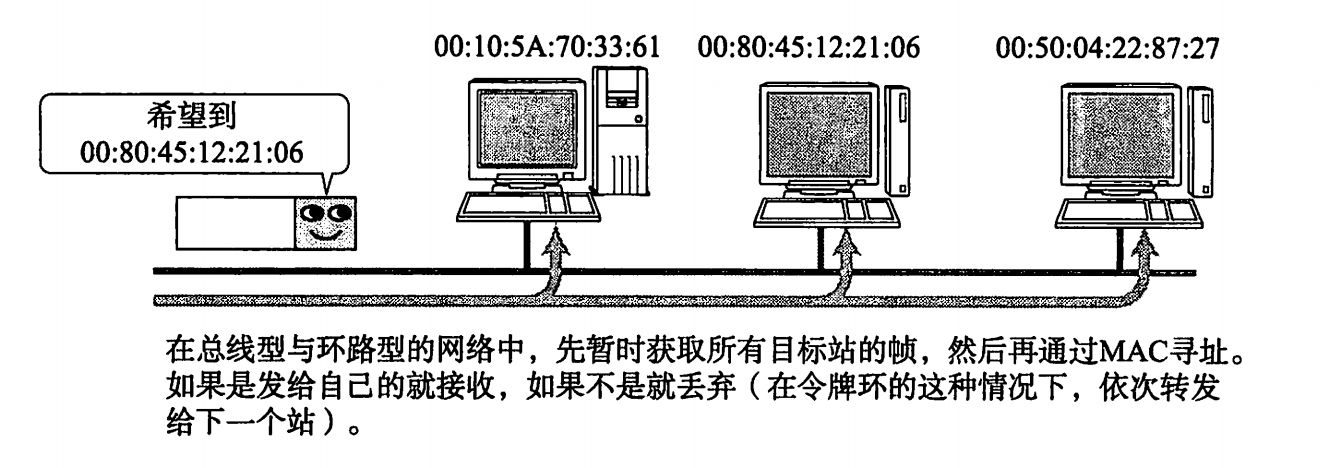

所以主机收到以太网包后，首先会从以太网的包首部找到MAC地址进行判断，如果和本机MAC地址相同则认定为是发送给自己的包，然后接着查找以太网包首部中的类型域以确定是什么类型的包（比如说IP包）；反之如果不相同则直接丢弃数据
在这里插入图片描述
3：IP模块

IP模块收到以太网驱动传回的数据后，也分析IP包首部，比如判断包首部中的IP地址是否与本机的IP地址匹配，如果匹配就继续查找上层协议，如果上层是TCP就传递给TCP处理。对于有路由器的情况下，接收端地址往往不是自己的地址，所有就要进行路由转发等操作

2：TCP模块

略

1：应用程序

略

在这里插入图片描述

二：网络中的地址

（1）MAC地址

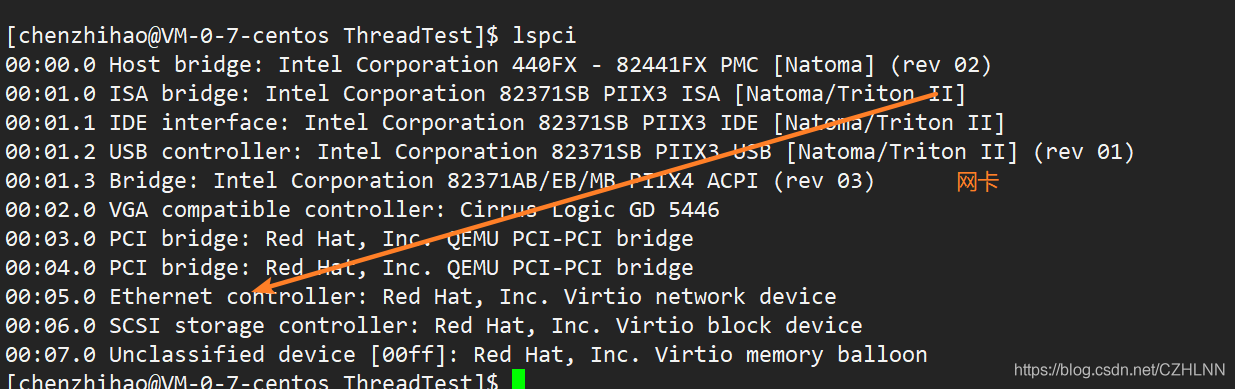

MAC地址用于识别数据链路中互连的结点。
在这里插入图片描述

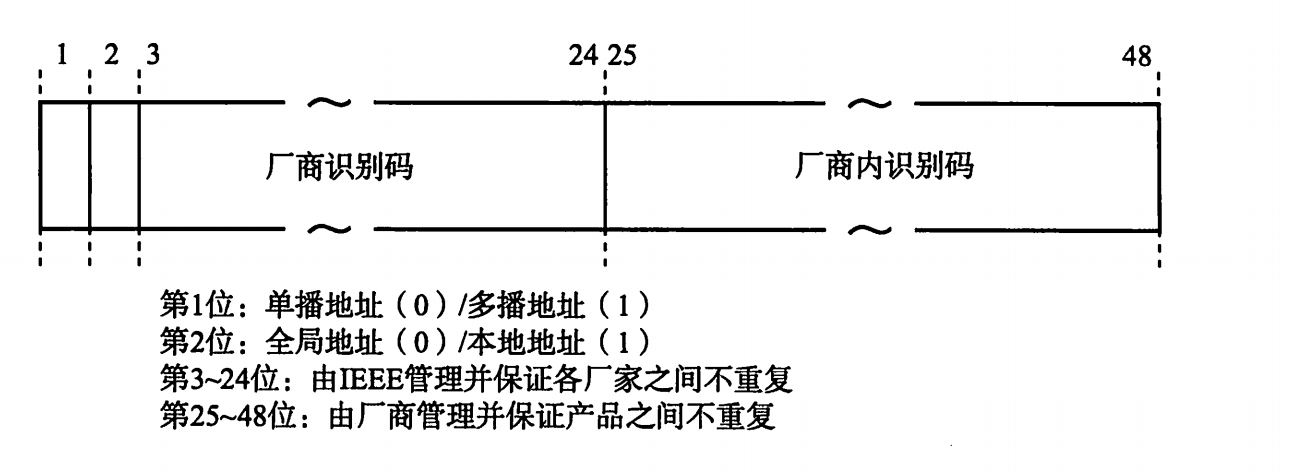

MAC地址有48个比特位，地址一般会被烧入到ROM中，因此MAC地址在世界上都是独一无二的（也有例外）

（2）IP地址

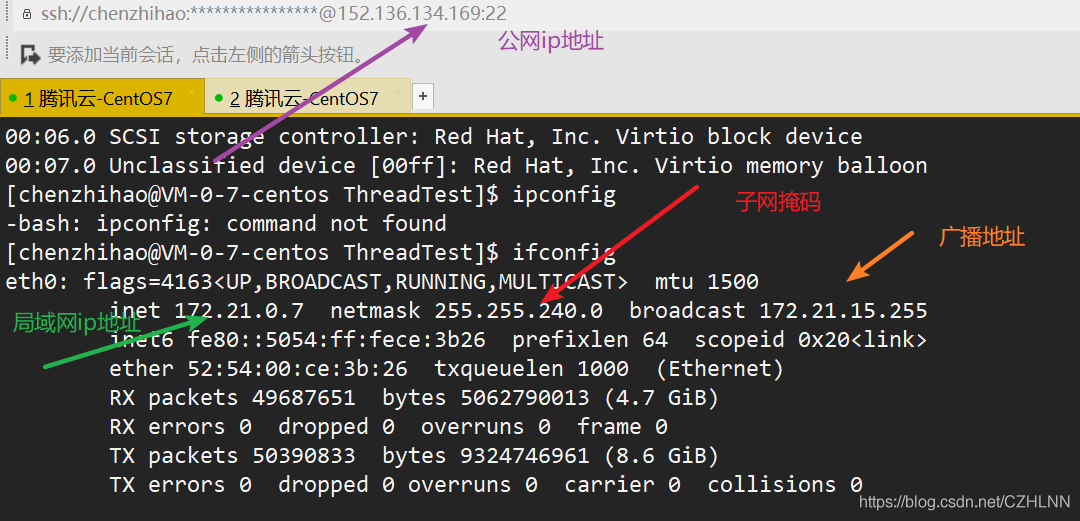

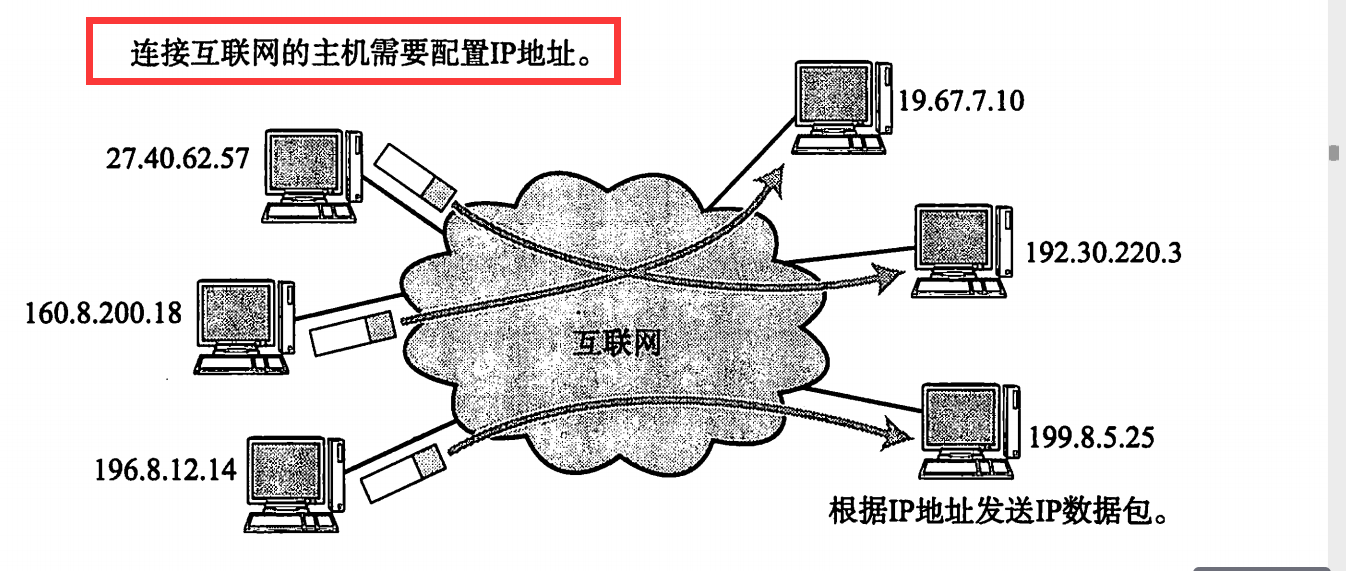

MAC地址是用来标识同一个链路中不同计算机的标识码。但是在网络传输中，也必须要有一个地址信息，一般叫做IP地址，用于在连接到网络中的所有主机中识别出进行通信的目标地址
在这里插入图片描述
无论一台主机与哪种数据链路连接（比如以太网电缆或者无线局域网），其IP地址都将保持不变。也就是IP地址其实是和之前的进程地址空间，“Linux下一切皆文件”采用了相同的思想——抽象，虚拟化
