前言
Faster R-CNN 是经典的two-stage目标检测模型， 原理上并不是很复杂，也就是RPN+Fast R-CNN，但是在代码的实现上确实有很多细节，并且源码也非常的多，所以看源码的时候也会遇到某些问题，网上完完整整从头到尾讲解的也很少，下面我将会为小伙伴们讲解哔哩哔哩上一个up主简单修改后的fast r-cnn源码，大家可以去看他的视频(源码解析)，原理以及源代码真的非常详细易懂，大家也可以去学习，爆赞！！我主要是记录有些自己认为不太明白up主又没有细讲的部分(本人比较笨哈哈)以及梳理整个代码流程，由于很多源码还有debug的图片我都写在博客里，可能看起来会比较多，但是大家一定尽量看看，真的保姆级讲解，大家跟着我走一定能弄懂的！！
下面奉上源码链接(faster r-cnn源码)
训练脚本(train_mobilenetv2.py)
大家看源码之前，可以先看文件里面的README.md文件，看一下需要的配置环境以及如何使用有些指令
源码有两个三个训练脚本，我们不用管多GPU训练的脚本，以train_mobilenetv2.py为例，这个是以mobilenetv2为backbone，另一个是resnet50+FPN(特征金字塔)为backbone的脚本，大差不大，只是结构不同，参数量不同，话不多说，我们直接看main()函数
def main():
device = torch.device("cuda:0" if torch.cuda.is_available() else "cpu")
print("Using {} device training.".format(device.type))
# 用来保存coco_info的文件
results_file = "results{}.txt".format(datetime.datetime.now().strftime("%Y%m%d-%H%M%S"))
# 检查保存权重文件夹是否存在，不存在则创建
if not os.path.exists("save_weights"):
os.makedirs("save_weights")
data_transform = {
"train": transforms.Compose([transforms.ToTensor(),
transforms.RandomHorizontalFlip(0.5)]),
"val": transforms.Compose([transforms.ToTensor()])
}
VOC_root = r"F:\AI\deep-learning-for-image-processing-master\pytorch_object_detection\faster_rcnn" # VOCdevkit
aspect_ratio_group_factor = 3
batch_size = 8
# check voc root
if os.path.exists(os.path.join(VOC_root, "VOCdevkit")) is False:
raise FileNotFoundError("VOCdevkit dose not in path:'{}'.".format(VOC_root))
# load train data set
# VOCdevkit -> VOC2012 -> ImageSets -> Main -> train.txt
train_dataset = VOCDataSet(VOC_root, "2012", data_transform["train"], "train.txt")
train_sampler = None
# 是否按图片相似高宽比采样图片组成batch
# 使用的话能够减小训练时所需GPU显存，默认使用
if aspect_ratio_group_factor >= 0:
train_sampler = torch.utils.data.RandomSampler(train_dataset)
# 统计所有图像高宽比例在bins区间中的位置索引
group_ids = create_aspect_ratio_groups(train_dataset, k=aspect_ratio_group_factor)
# 每个batch图片从同一高宽比例区间中取
train_batch_sampler = GroupedBatchSampler(train_sampler, group_ids, batch_size)
nw = min([os.cpu_count(), batch_size if batch_size > 1 else 0, 8]) # number of workers
# nw = 0
print('Using %g dataloader workers' % nw)
# 注意这里的collate_fn是自定义的，因为读取的数据包括image和targets，不能直接使用默认的方法合成batch
if train_sampler:
# 如果按照图片高宽比采样图片，dataloader中需要使用batch_sampler
train_data_loader = torch.utils.data.DataLoader(train_dataset,
batch_sampler=train_batch_sampler,
pin_memory=True,
num_workers=nw,
collate_fn=train_dataset.collate_fn)
else:
train_data_loader = torch.utils.data.DataLoader(train_dataset,
batch_size=batch_size,
shuffle=True,
pin_memory=True,
num_workers=nw,
collate_fn=train_dataset.collate_fn)
# load validation data set
# VOCdevkit -> VOC2012 -> ImageSets -> Main -> val.txt
val_dataset = VOCDataSet(VOC_root, "2012", data_transform["val"], "val.txt")
val_data_loader = torch.utils.data.DataLoader(val_dataset,
batch_size=1,
shuffle=False,
pin_memory=True,
num_workers=nw,
collate_fn=val_dataset.collate_fn)
# create model num_classes equal background + 20 classes
model = create_model(num_classes=21)
# print(model)
model.to(device)
train_loss = []
learning_rate = []
val_map = []
# # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # #
# first frozen backbone and train 5 epochs #
# 首先冻结前置特征提取网络权重（backbone），训练rpn以及最终预测网络部分 #
# # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # #
for param in model.backbone.parameters():
param.requires_grad = False
# define optimizer
params = [p for p in model.parameters() if p.requires_grad]
optimizer = torch.optim.SGD(params, lr=0.005,
momentum=0.9, weight_decay=0.0005)
init_epochs = 5
for epoch in range(init_epochs):
# train for one epoch, printing every 10 iterations
mean_loss, lr = utils.train_one_epoch(model, optimizer, train_data_loader,
device, epoch, print_freq=50, warmup=True)
train_loss.append(mean_loss.item())
learning_rate.append(lr)
# evaluate on the test dataset
coco_info = utils.evaluate(model, val_data_loader, device=device)
# write into txt
with open(results_file, "a") as f:
# 写入的数据包括coco指标还有loss和learning rate
result_info = [str(round(i, 4)) for i in coco_info + [mean_loss.item()]] + [str(round(lr, 6))]
txt = "epoch:{} {}".format(epoch, ' '.join(result_info))
f.write(txt + "\n")
val_map.append(coco_info[1]) # pascal mAP
torch.save(model.state_dict(), "./save_weights/pretrain.pth")
# # # # # # # # # # # # # # # # # # # # # # # # # # # #
# second unfrozen backbone and train all network #
# 解冻前置特征提取网络权重（backbone），接着训练整个网络权重 #
# # # # # # # # # # # # # # # # # # # # # # # # # # # #
# 冻结backbone部分底层权重
for name, parameter in model.backbone.named_parameters():
split_name = name.split(".")[0]
if split_name in ["0", "1", "2", "3"]:
parameter.requires_grad = False
else:
parameter.requires_grad = True
# define optimizer
params = [p for p in model.parameters() if p.requires_grad]
optimizer = torch.optim.SGD(params, lr=0.005,
momentum=0.9, weight_decay=0.0005)
# learning rate scheduler
lr_scheduler = torch.optim.lr_scheduler.StepLR(optimizer,
step_size=3,
gamma=0.33)
num_epochs = 20
for epoch in range(init_epochs, num_epochs+init_epochs, 1):
# train for one epoch, printing every 50 iterations
mean_loss, lr = utils.train_one_epoch(model, optimizer, train_data_loader,
device, epoch, print_freq=50, warmup=True)
train_loss.append(mean_loss.item())
learning_rate.append(lr)
# update the learning rate
lr_scheduler.step()
# evaluate on the test dataset
coco_info = utils.evaluate(model, val_data_loader, device=device)
# write into txt
with open(results_file, "a") as f:
# 写入的数据包括coco指标还有loss和learning rate
result_info = [str(round(i, 4)) for i in coco_info + [mean_loss.item()]] + [str(round(lr, 6))]
txt = "epoch:{} {}".format(epoch, ' '.join(result_info))
f.write(txt + "\n")
val_map.append(coco_info[1]) # pascal mAP
# save weights
# 仅保存最后5个epoch的权重
if epoch in range(num_epochs+init_epochs)[-5:]:
save_files = {
'model': model.state_dict(),
'optimizer': optimizer.state_dict(),
'lr_scheduler': lr_scheduler.state_dict(),
'epoch': epoch}
torch.save(save_files, "./save_weights/mobile-model-{}.pth".format(epoch))
# plot loss and lr curve
if len(train_loss) != 0 and len(learning_rate) != 0:
from plot_curve import plot_loss_and_lr
plot_loss_and_lr(train_loss, learning_rate)
# plot mAP curve
if len(val_map) != 0:
from plot_curve import plot_map
plot_map(val_map)
代码可能看起来会有点多，数据集用的是PASCAL VOC2012，了解数据集的目录和结构之后，第一个要讲解的是图像增强部分(data_transform)，这部分的图像增强方法是自己封装的，我们知道目标检测之前会事先把数据集的每一张图片的ground truth(真实框)通过人工标注出来，但是RandomHorizontalFlip(随机水平翻转)这个操作的时候，对应的真实框(左上x，左上y，右下x，右下y)的坐标也会变，所以需要自己封装进行处理
class RandomHorizontalFlip(object):
"""随机水平翻转图像以及bboxes"""
def __init__(self, prob=0.5):
self.prob = prob
def __call__(self, image, target):
if random.random() < self.prob:
height, width = image.shape[-2:]
image = image.flip(-1) # 水平翻转图片
bbox = target["boxes"]
# bbox: xmin, ymin, xmax, ymax
bbox[:, [0, 2]] = width - bbox[:, [2, 0]] # 翻转对应bbox坐标信息
target["boxes"] = bbox
return image, target

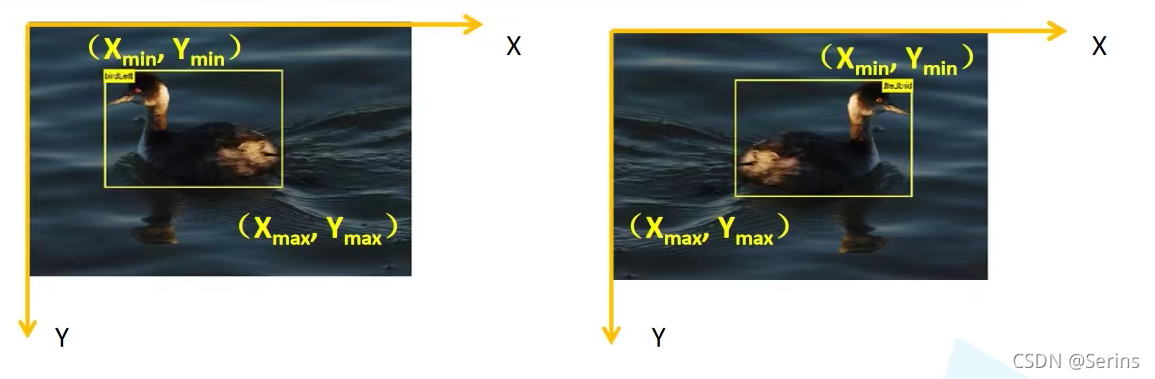

prob就是随机水平翻转的概率，bbox就是保存的所有真实框的坐标信息，一张图片可能不止一个目标，所以bbox应该是[N, 4]的形状， 通过bbox[:, [0, 2]] = width - bbox[:, [2, 0]]就实现了图像翻转的同时坐标也改变了，注意：上图右边翻转后的坐标位置应该还是对应左上和右下，图上标的右上和左下是不对的，其他的图像增强方式都很简单，看看就明白了，关于自定义数据集VOCDataSet类，后面会单独将，将数据集加载到设备内存后，DataLoader中有个collate_fn参数，这是一个将图片打包的操作，很简单：
def collate_fn(batch):
return tuple(zip(*batch))

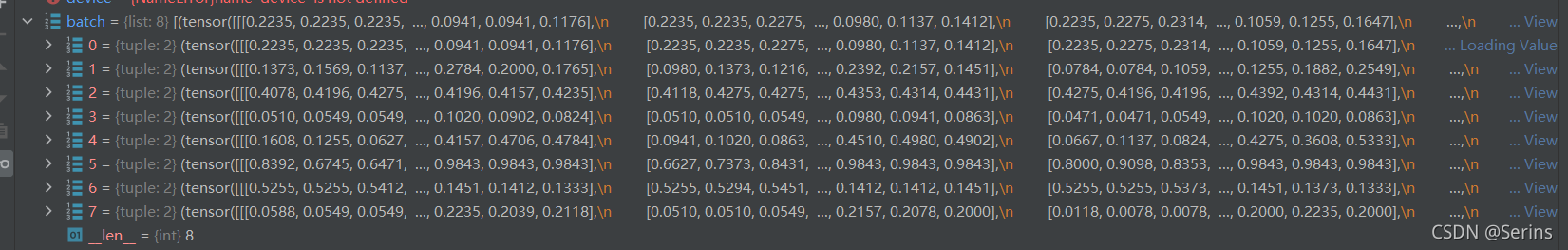

比如说我们一个batch设置8张图片，debug到这个地方可以看看
这就是传入的八张图片，*batch代表取列表里面的所有元素，zip进行打包并转成元组，加载数据后需要实例化模型，Pascal VOC2012只有20个类别，传入21是因为还多了一个背景
def create_model(num_classes):
# https://download.pytorch.org/models/vgg16-397923af.pth
# 如果使用vgg16的话就下载对应预训练权重并取消下面注释，接着把mobilenetv2模型对应的两行代码注释掉
# vgg_feature = vgg(model_name="vgg16", weights_path="./backbone/vgg16.pth").features
# backbone = torch.nn.Sequential(*list(vgg_feature._modules.values())[:-1]) # 删除features中最后一个Maxpool层
# backbone.out_channels = 512
# https://download.pytorch.org/models/mobilenet_v2-b0353104.pth
backbone = MobileNetV2(weights_path="./backbone/mobilenet_v2.pth").features
backbone.out_channels = 1280 # 设置对应backbone输出特征矩阵的channels
anchor_generator = AnchorsGenerator(sizes=((32, 64, 128, 256, 512),),
aspect_ratios=((0.5, 1.0, 2.0),))
roi_pooler = torchvision.ops.MultiScaleRoIAlign(featmap_names=['0'], # 在哪些特征层上进行roi pooling
output_size=[7, 7], # roi_pooling输出特征矩阵尺寸
sampling_ratio=2) # 采样率
model = FasterRCNN(backbone=backbone,
num_classes=num_classes,
rpn_anchor_generator=anchor_generator,
box_roi_pool=roi_pooler)
return model
将所有写好的类都在这里实例化，MobileNetV2可以看这个(MobileNetV2),AnchorsGenerator后面会详细讲，MultiScaleRoIAlign是torchvision封装的类，传入特征层的名字，MobileNetV2特征提取后只会产生一个特征层，名字也是自己取的，所以传入了一个值，output_size就是通过roipooling(Region Of Interest)后输出的特征矩阵尺寸，最后组成FasterRCNN。
这里的训练方式和以往训练图像分类模型的方式有所不同，这里首先冻结前置特征提取网络权重（backbone），训练rpn以及最终预测网络部分，然后解冻前置特征提取网络权重（backbone），接着训练整个网络权重，将训练后的各个指标写入到文件中，以及最终保存权重和画图。大致的话训练流程大家应该都了解了吧，后面再细讲训练时封装的方法，大家先有个体系结构，知道整个大概流程。
自定义数据集(my_dataset.py)
在这一部分开始之前，小伙伴们需要先了解PASCAL VOC2012数据集噢(必须要了解，不然后面看不懂)，了解数据集后，我们清楚了数据集的目录结构，再来看这部分代码
class VOCDataSet(Dataset):
"""读取解析PASCAL VOC2007/2012数据集"""
def __init__(self, voc_root, year="2012", transforms=None, txt_name: str = "train.txt"):
assert year in ["2007", "2012"], "year must be in ['2007', '2012']"
self.root = os.path.join(voc_root, "VOCdevkit", f"VOC{year}")
self.img_root = os.path.join(self.root, "JPEGImages")
self.annotations_root = os.path.join(self.root, "Annotations")
# read train.txt or val.txt file
txt_path = os.path.join(self.root, "ImageSets", "Main", txt_name)
assert os.path.exists(txt_path), "not found {} file.".format(txt_name)
with open(txt_path) as read:
self.xml_list = [os.path.join(self.annotations_root, line.strip() + ".xml")
for line in read.readlines() if len(line.strip()) > 0]
# check file
assert len(self.xml_list) > 0, "in '{}' file does not find any information.".format(txt_path)
for xml_path in self.xml_list:
assert os.path.exists(xml_path), "not found '{}' file.".format(xml_path)
# read class_indict
json_file = './pascal_voc_classes.json'
assert os.path.exists(json_file), "{} file not exist.".format(json_file)
json_file = open(json_file, 'r')
self.class_dict = json.load(json_file)
json_file.close()
self.transforms = transforms
传入的参数
voc_root：数据集根目录
year: 哪一年的Pascal VOC数据集
transform：图像增强
txt_name: 根据训练需求传入VOCdevkit//VOC2012//ImageSets//Main文件夹中的txt文件

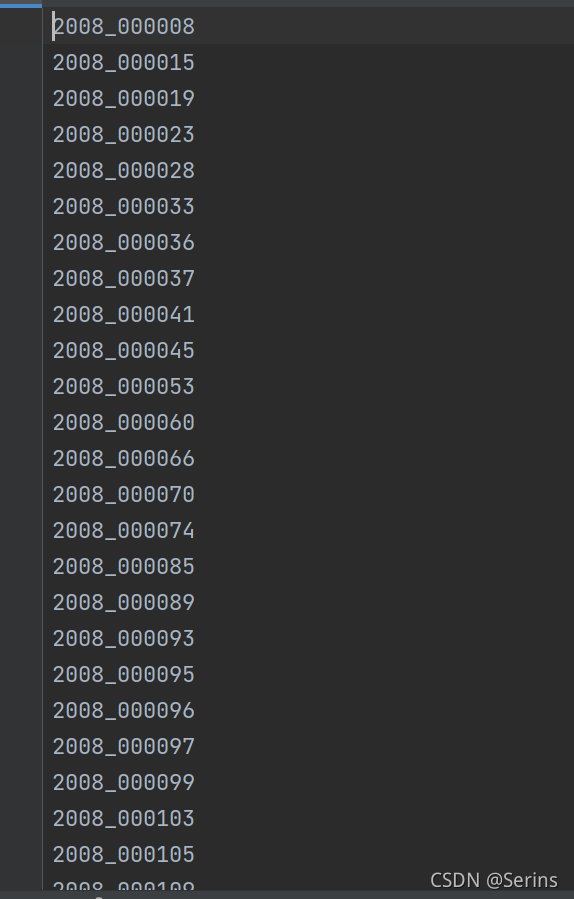

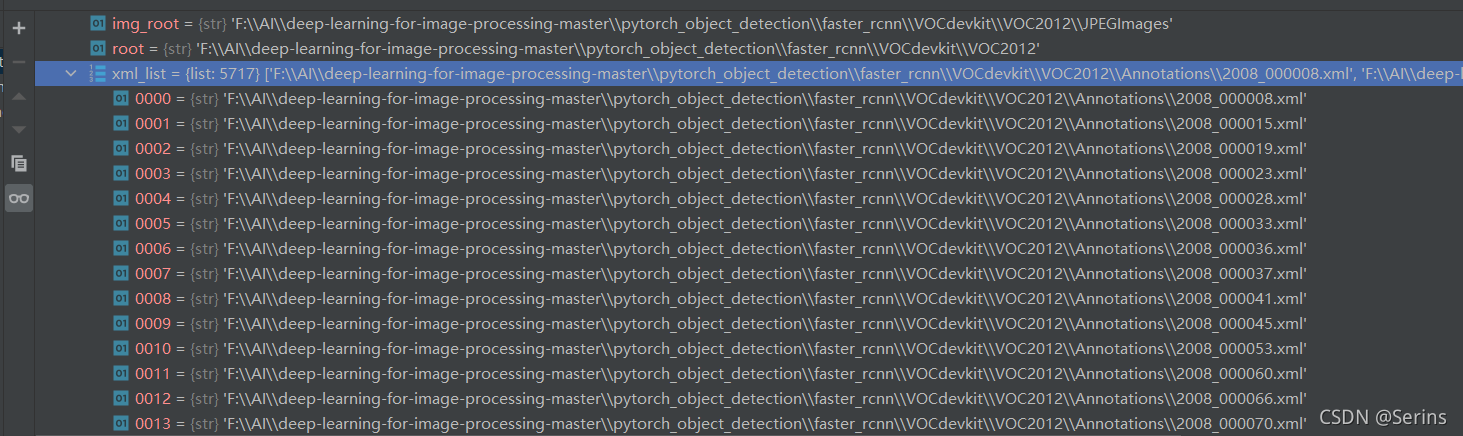

前面几行os.path.join()代码都是拼接需要的文件路径，方便后面使用，这里我们以train.txt为例，拿到训练集的txt文件，里面是所有训练集图片的编号，读取里面的编号并拼接为xml后缀的形式，方便在Annotations文件夹中打开，拼接完后我们debug发现txt文件的编号对应我们最后得到的xml路径下的编号
一直到这部分：
json_file = './pascal_voc_classes.json'
assert os.path.exists(json_file), "{} file not exist.".format(json_file)
json_file = open(json_file, 'r')
self.class_dict = json.load(json_file)
json_file.close()

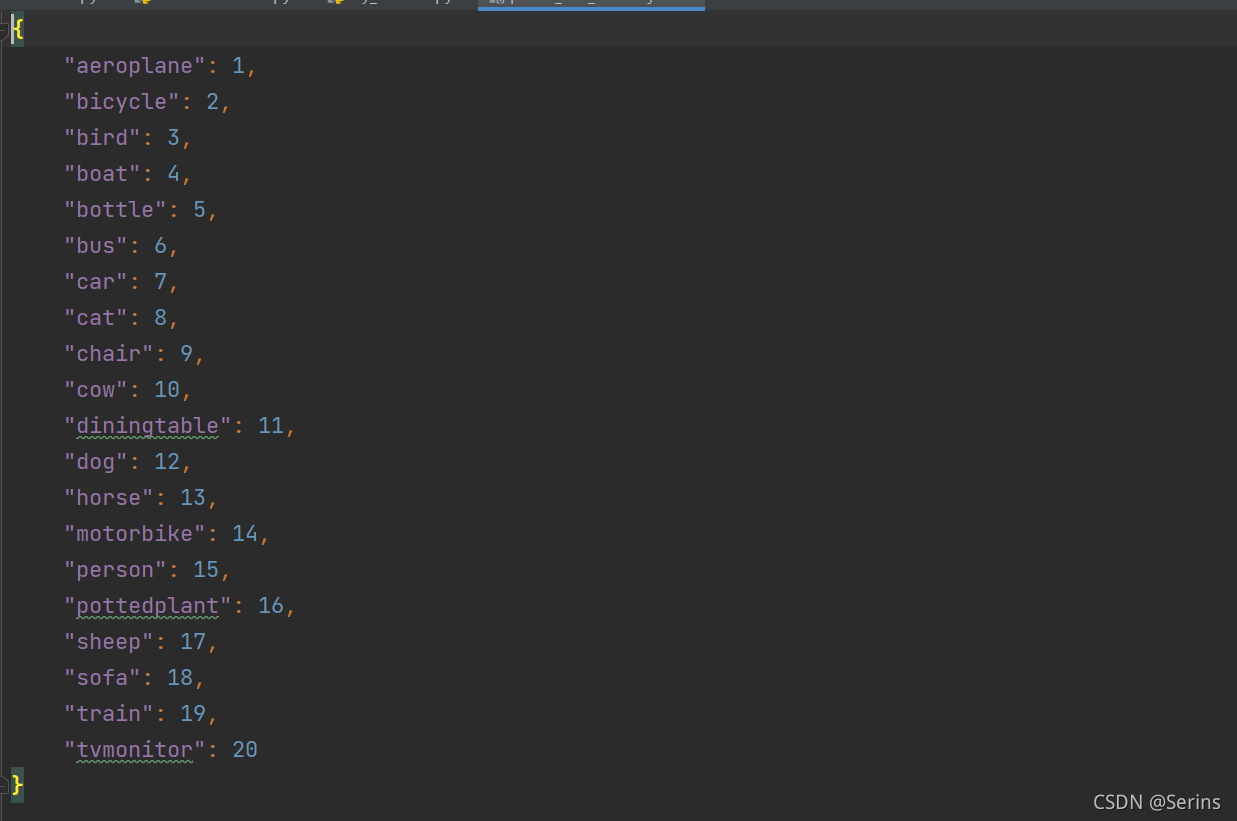

pascal_voc_classes.json这个json文件就是以字典的形式保存了Pascal VOC2012数据集的20个类别并用索引表示：
打开这个文件并读取赋值给类变量(加载后记得close关闭文件)，后面会用到。

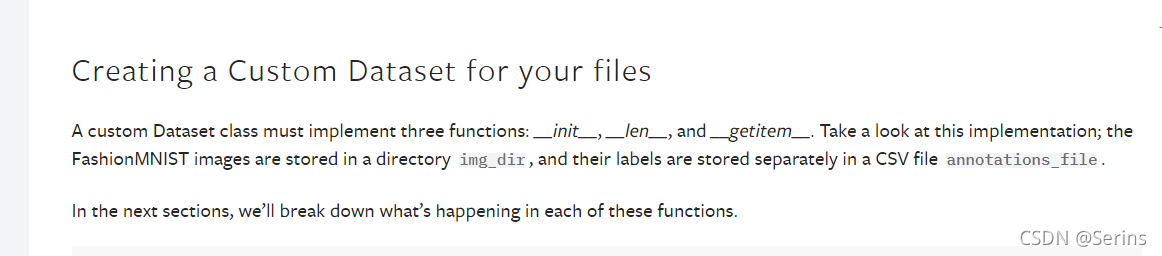

注意:上面是官方的说明，因为是自定义的数据集方法，继承来自pytorch的DataSet类，要求所有的子类必须继承__len__和__getitem__方法，所以这里是必不可少的，__len__就是返回当前数据集的长度，__getitem__用于返回处理后的图片以及标签，下面再细讲。
def __getitem__(self, idx):
# read xml
xml_path = self.xml_list[idx]
with open(xml_path) as fid:
xml_str = fid.read()
xml = etree.fromstring(xml_str)
data = self.parse_xml_to_dict(xml)["annotation"]
img_path = os.path.join(self.img_root, data["filename"])
image = Image.open(img_path)
if image.format != "JPEG":
raise ValueError("Image '{}' format not JPEG".format(img_path))
boxes = []
labels = []
iscrowd = []
assert "object" in data, "{} lack of object information.".format(xml_path)
for obj in data["object"]:
xmin = float(obj["bndbox"]["xmin"])
xmax = float(obj["bndbox"]["xmax"])
ymin = float(obj["bndbox"]["ymin"])
ymax = float(obj["bndbox"]["ymax"])
# 进一步检查数据，有的标注信息中可能有w或h为0的情况，这样的数据会导致计算回归loss为nan
if xmax <= xmin or ymax <= ymin:
print("Warning: in '{}' xml, there are some bbox w/h <=0".format(xml_path))
continue
boxes.append([xmin, ymin, xmax, ymax])
labels.append(self.class_dict[obj["name"]])
if "difficult" in obj:
iscrowd.append(int(obj["difficult"]))
else:
iscrowd.append(0)
# convert everything into a torch.Tensor
boxes = torch.as_tensor(boxes, dtype=torch.float32)
labels = torch.as_tensor(labels, dtype=torch.int64)
iscrowd = torch.as_tensor(iscrowd, dtype=torch.int64)
image_id = torch.tensor([idx])
area = (boxes[:, 3] - boxes[:, 1]) * (boxes[:, 2] - boxes[:, 0])
target = {}
target["boxes"] = boxes
target["labels"] = labels
target["image_id"] = image_id
target["area"] = area
target["iscrowd"] = iscrowd
if self.transforms is not None:
image, target = self.transforms(image, target)
return image, target
该方法通过索引参数 idx 载入每张图片，因为类变量xml_list里面保存了所有的训练集图片的xml文件路径，打开对应的xml文件，这里我debug得到的是这个xml文件(每次debug都可能不一样,因为图片是打乱了的)
让我们再看看原图片

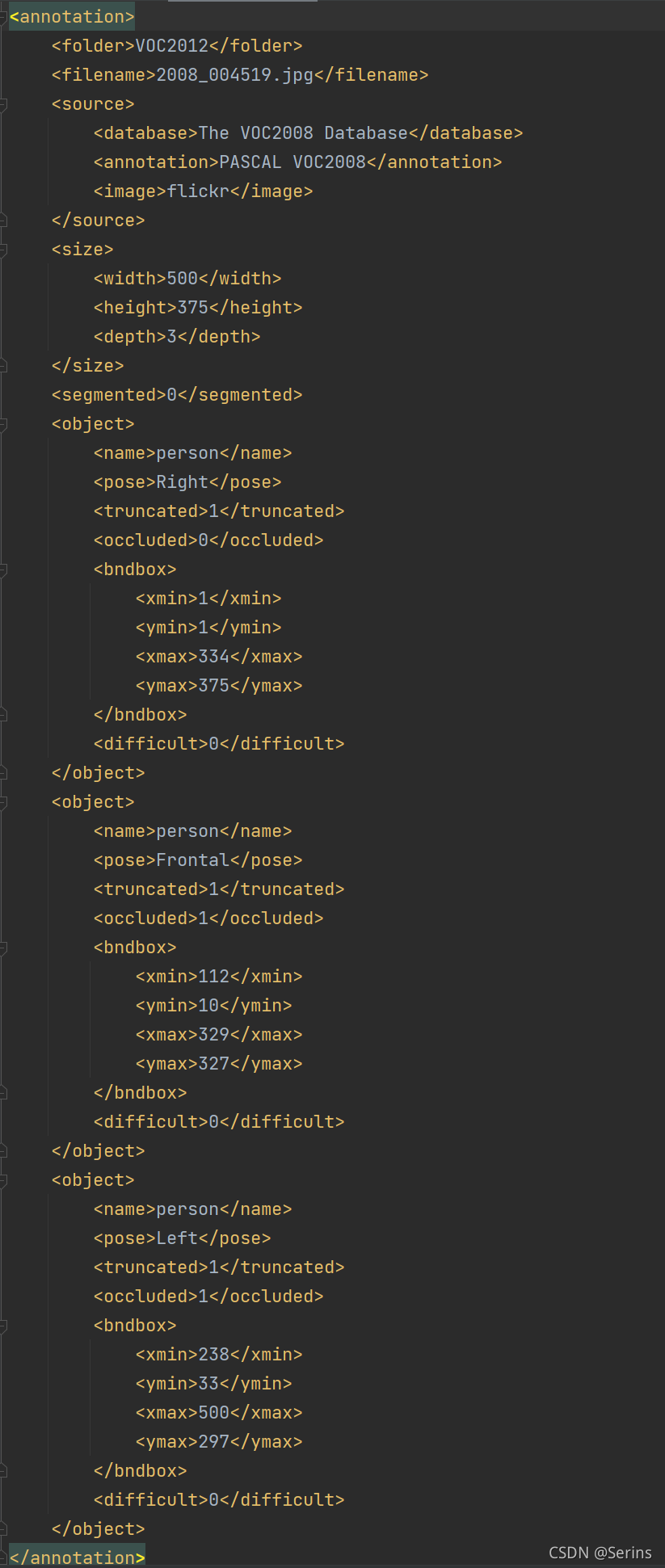

xml文件里面标注的很清楚，三个真实框的坐标以及类别，我们通过lxml.etree.fromstring先展成数再换成string的格式，调用类方法parse_xml_to_dict()，传入xml的内容，通过递归的方式循环遍历每一层，得到最后的文件内容，

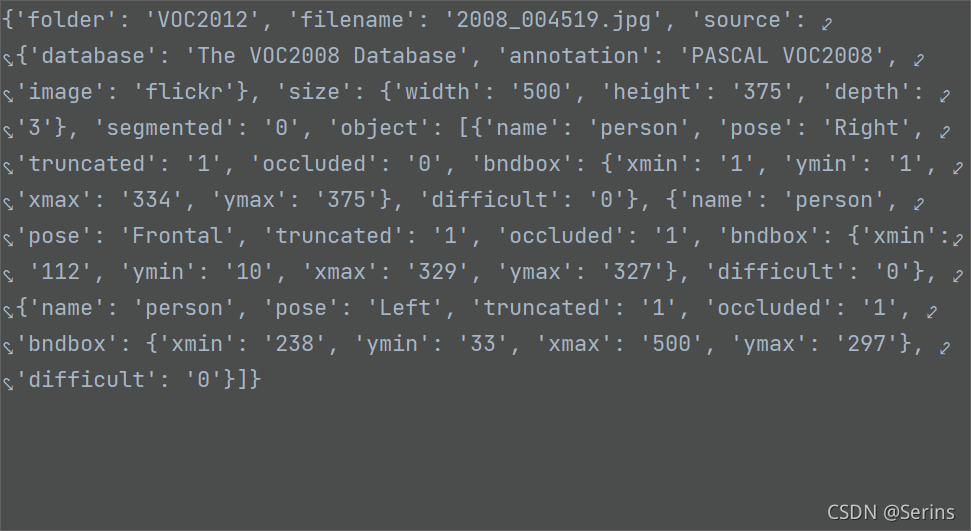

我们可以看看data = self.parse_xml_to_dict(xml)[“annotation”]的debug结果
这里我们也顺利拿出了xml文件的所有内容，接下来打开图片并判断是不是JPEG格式的，不是就会报错(原数据集都是jpeg的格式，报错说明数据集有问题)，再看上面解析xml后的内容，object是我们的目标，通过列表包裹了多个字典，通过循环列表以及字典的key拿到对应的value，后面一系列操作都是将需要的内容取出来用列表存储，我解释一下这几个列表储存的都是什么：
boxes 存储的所有真实框的坐标
labels存储的真实类别的索引，也就是上面加载的json文件中的类别索引
iscrowd储存的是图片是否难以检测，0就是不难，非0就是比较难检测
再将上述三个列表以及当前图片的索引 idx 转成tensor的形式，area是计算了所有真实框的面积，后面也会用到，最最最后在用一个字典target保存上述所有的信息，debug看一下结果：
最后图像增强一下就好了，其他的部分都差不多，自己看看就好了，至此我们第一部分的代码就讲解完了
