前言

刚开始学习离散元软件Rocky DEM，这个可以用来做各种颗粒碰撞的仿真，就用它做一个高尔顿板的仿真吧~

---

一、外部三维模型的建立

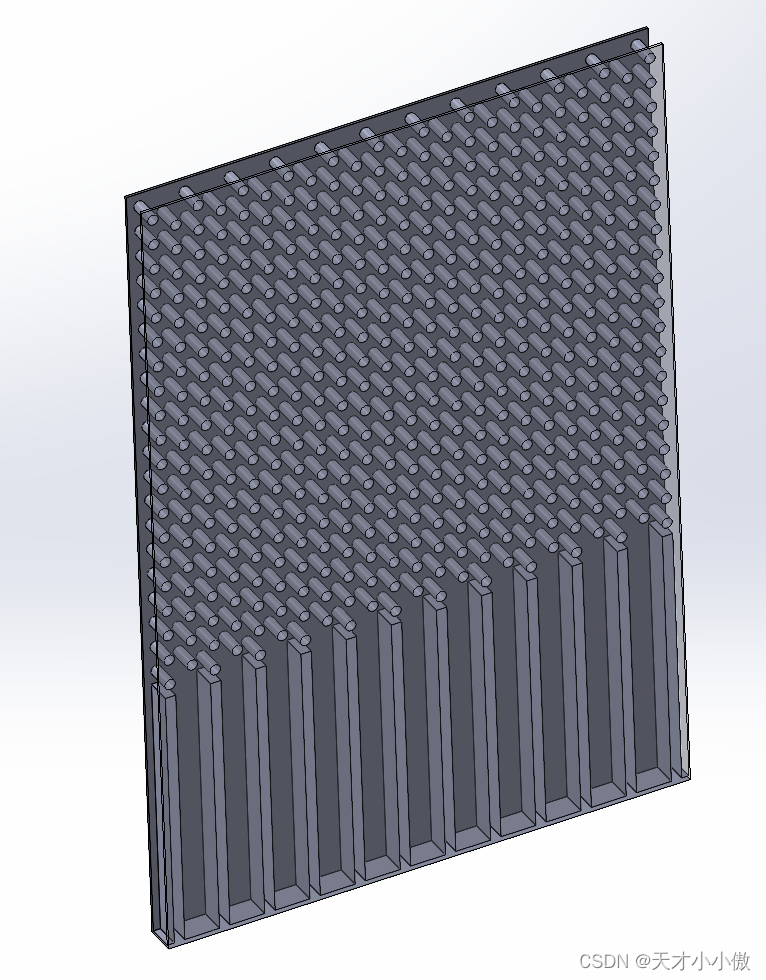

利用Solidworks等三维建模软件建立高尔顿板模型，保存为.STL文件。
我之后把模型文件放到资源中。

二、导入到Rocky中并设置

1.导入外部三维模型

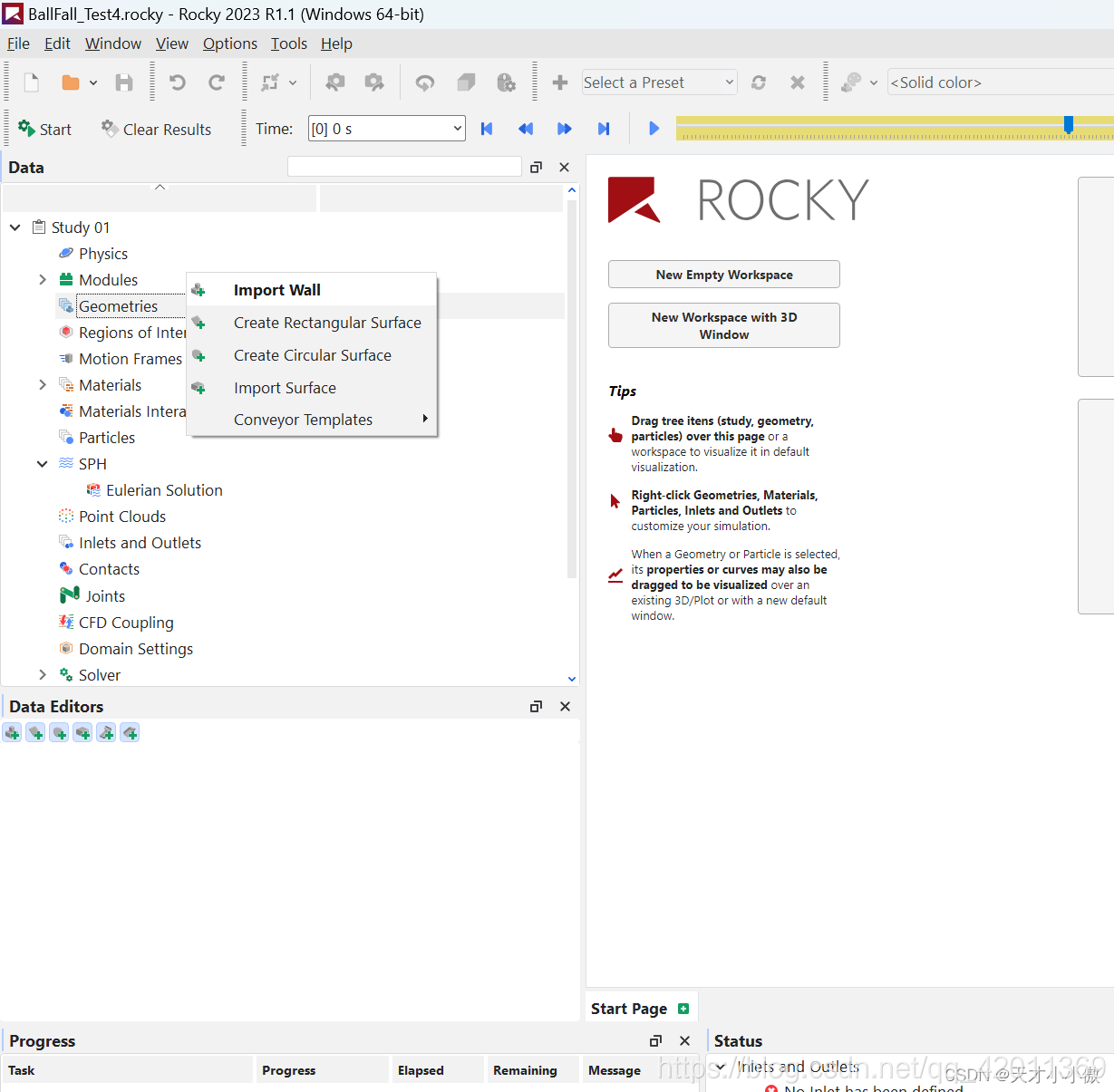

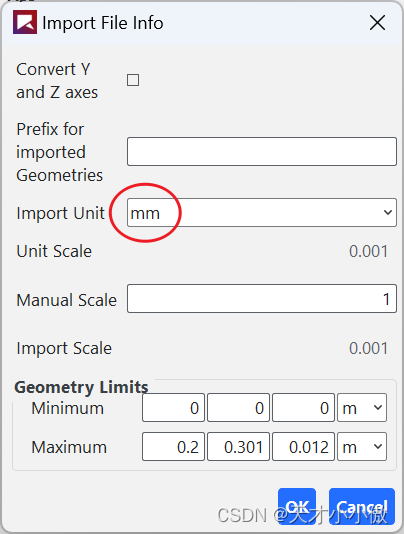

右键Geometries->Import Wall

切记把单位改成建模时所用的单位，我这里用的是mm。

2.打开3D视图

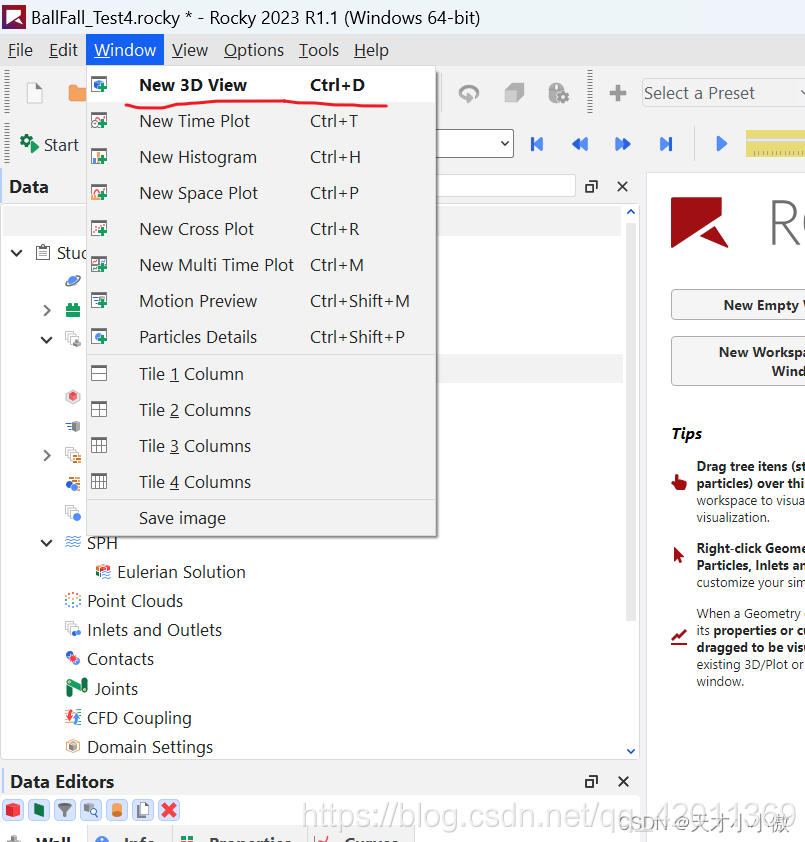

刚导入三维模型你是看不到模型的，需要打开3D视图才能看到，或者按快捷键Ctrl+D。

按住鼠标左键进行拖动即可旋转视角，按住鼠标右键进行视角拖动，滚轮进行视角缩放。

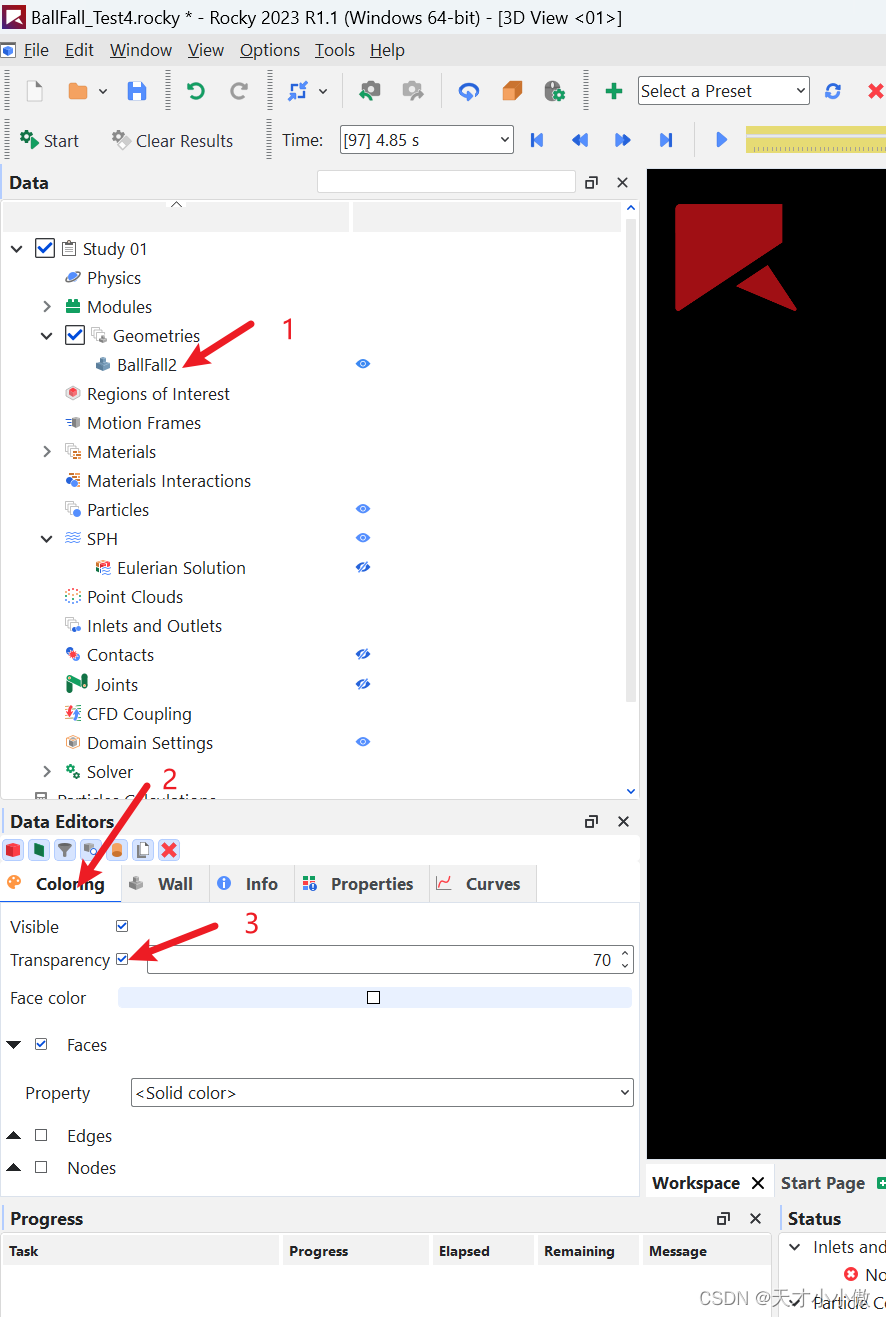

更改模型的透明度，以便仿真时可以看到内部小球的运动轨迹。

3.添加颗粒入口界面

添加一个颗粒的入口表面，让颗粒从这个口里出来，我这里就用矩形了。
右键Geometries->Create Rectangular Surface

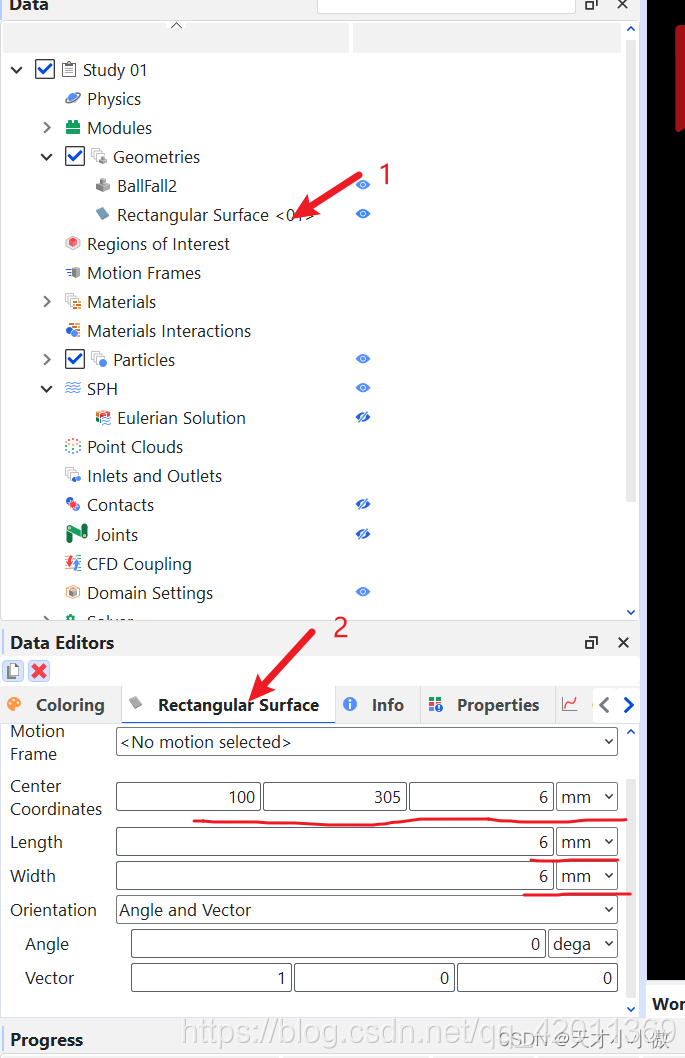

设置矩形入口的大小和位置，放在模型的中间位置即可。

4.添加颗粒并设置属性

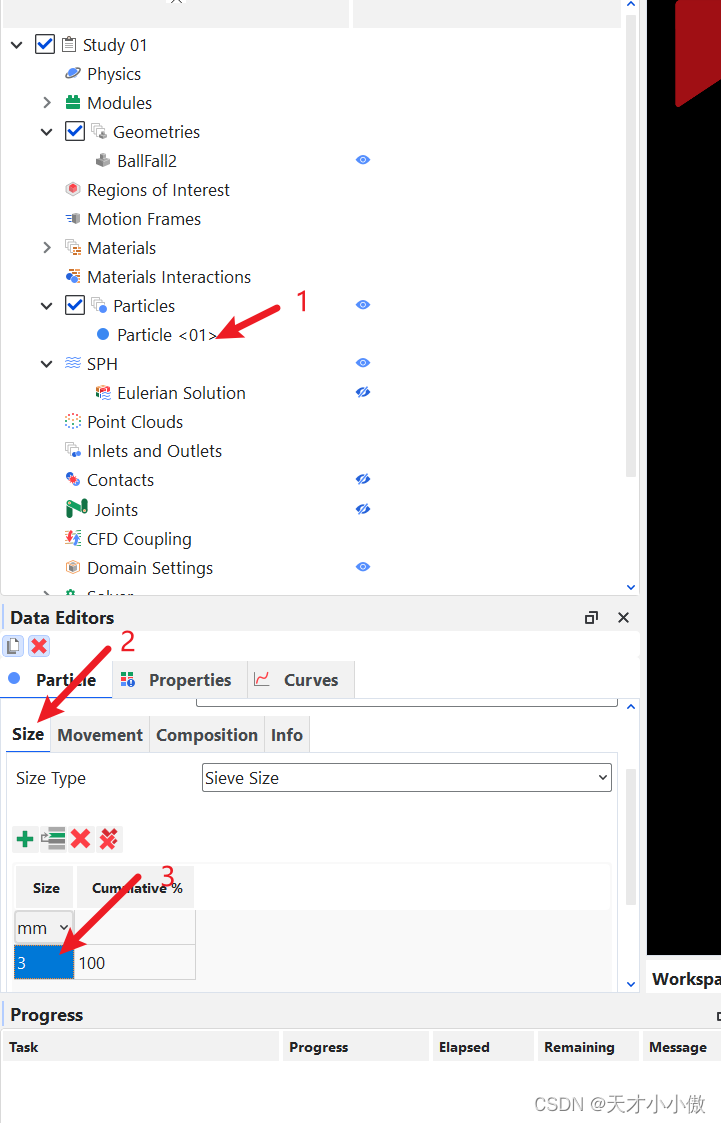

点击Particles-> Create Particle

设置颗粒的形状和粒径，默认为圆形。

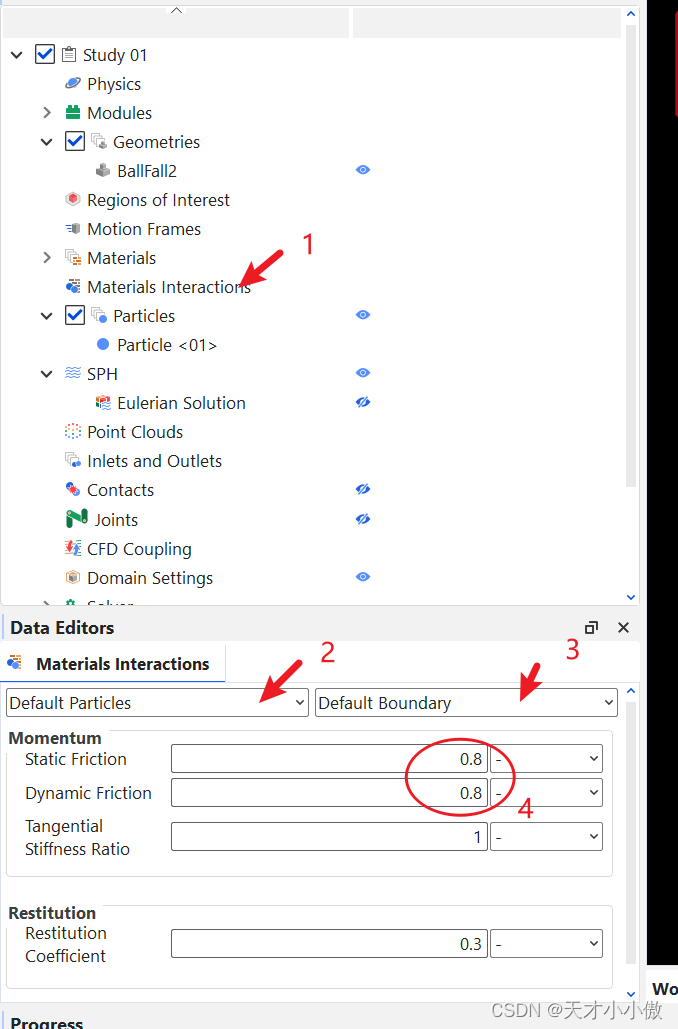

5.设置颗粒与墙壁的碰撞属性

6.设置颗粒入口流量

先创建一个颗粒入口。

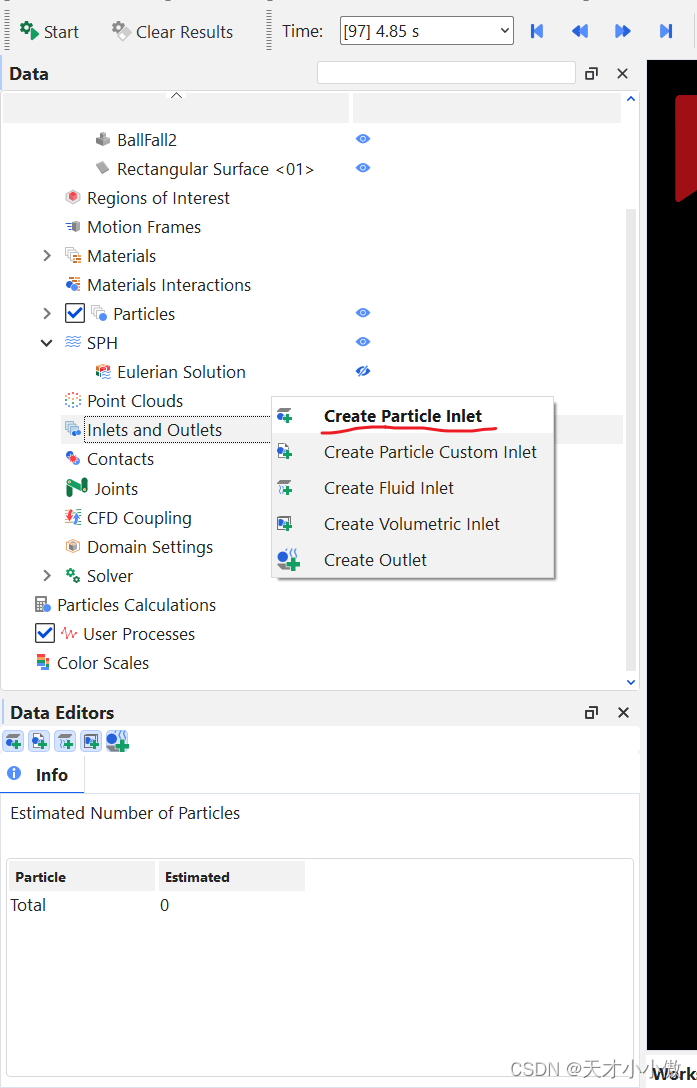

右键Inlets and Outlets -> Create Particle Inlet

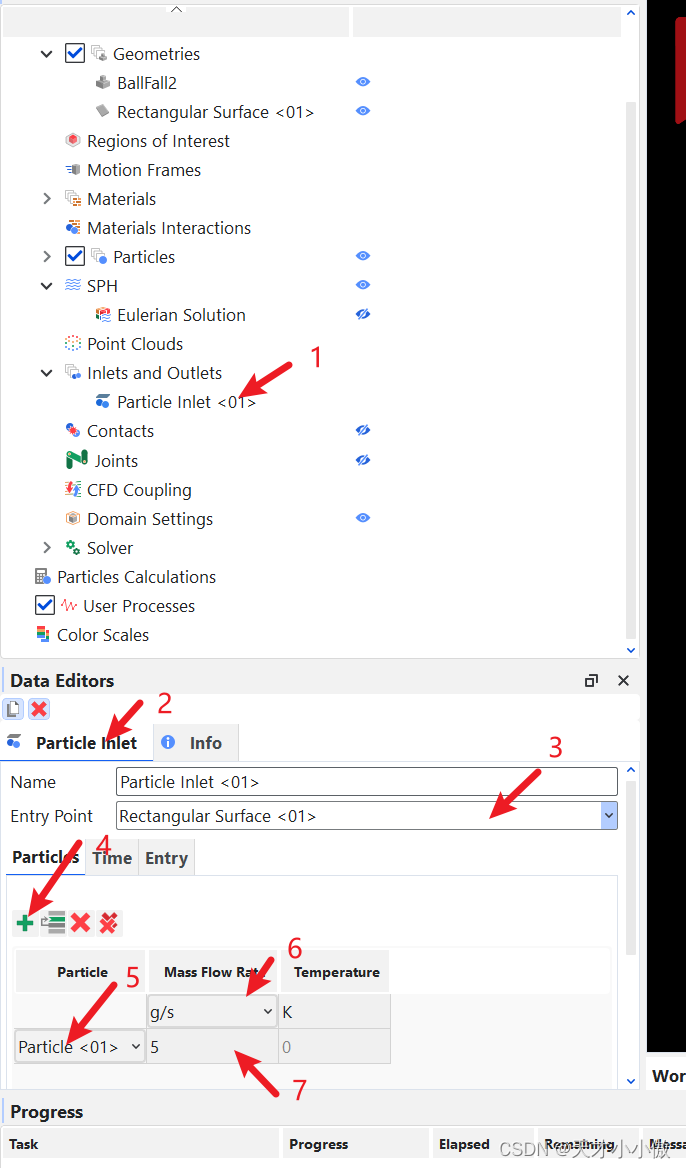

设置颗粒流的流速和入口界面。

7.求解

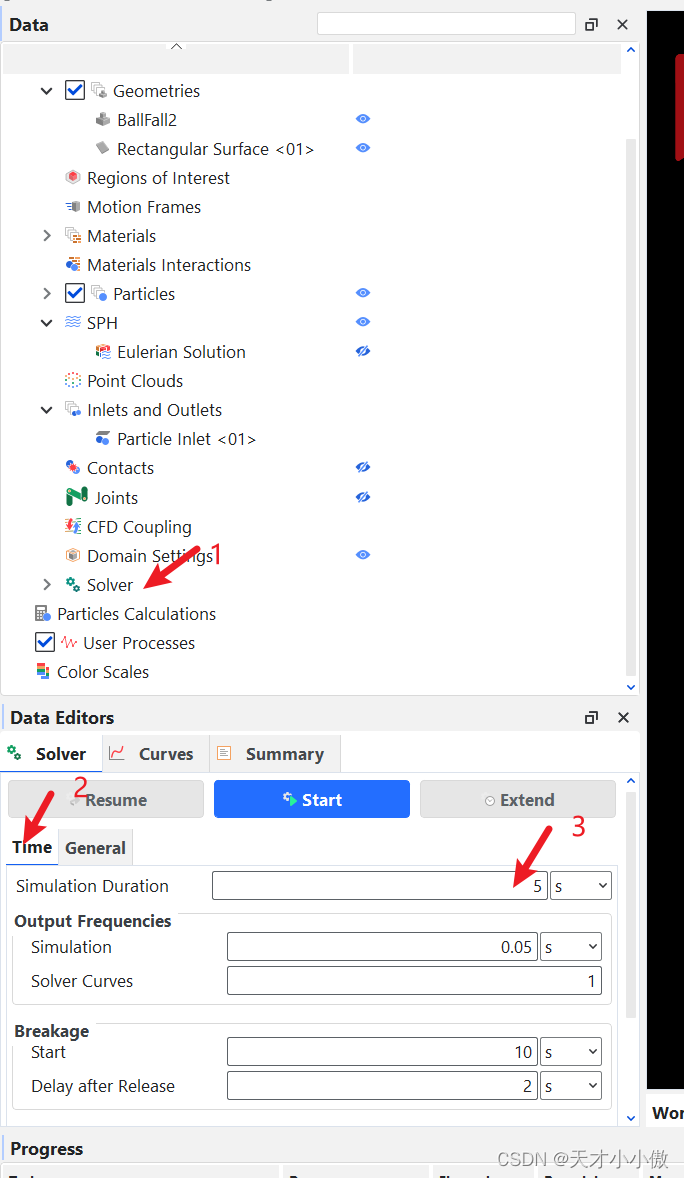

设置求解时间

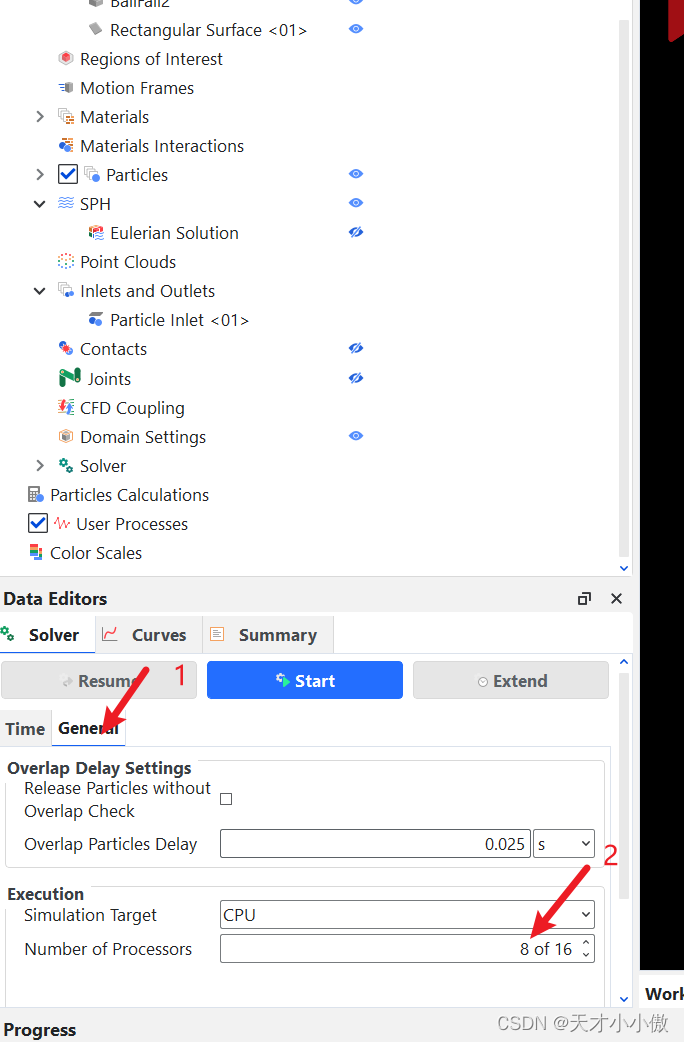

设置求解CPU核心数等

点击Start就开始计算，点击右下角Auto Fresh就可以在求解时看到图像啦。

三、动画序列设置并导出

点击Tools-> Animation 弹出动画设置界面

在界面滑动条上拖动到指定时间，并摆好3D视图中模型的位置，点击+

设置好动画序列后导出即可。
