一 挑战

在现代生产环境中，我们会使用各种现场设备来记录过程数据（从温度传感器到压力、液位和流量计），而这些数据需要通过多种通信协议来进行传输，例如HART、FOUNDATION Fieldbus或PROFIBUS PA。为此，每个过程自动化协议的接口都需使用不同的工具和软件来进行配置，以实现对现场设备状态的监控和调试。这无疑增加了投资成本，同时让数据的收集和分析变得更加复杂和低效。

二 解决方案

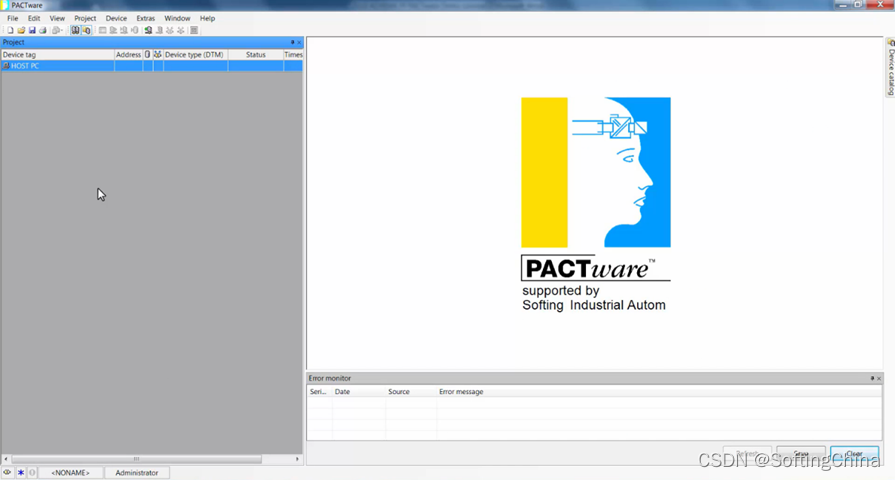

PACTware是独立于制造商和现场总线的软件应用程序，可轻松配置现场自动化设备。独立的PACTware工具可用于配置、操作和诊断工厂中的所有设备。该软件是被广泛使用的FDT框架应用程序，并对所有用户免费提供。

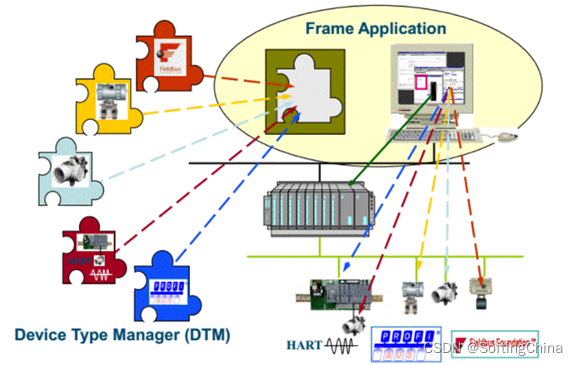

FDT（Field Device Technology）是在现场设备和自动化系统之间开放数据交换的接口规范，符合国际标准IEC 62453和ISA 103。在简化现场设备通信技术的过程中，DTM（设备类型管理器或设备驱动程序）和FDT框架应用程序都有着巨大作用。

PACTware根据FDT标准提供的设备驱动程序（DTM）开发了一个通用的数据交换平台。该平台允许通过不同的网络层级完全访问DTM所提供的所有设备功能。这意味着每个设备都可通过其主要功能中的标准化用户界面来进行配置、操作和维护——无论制造商、设备类型或通信协议如何。

FDT技术无需对现场设备进行任何特定的改动。设备支持的通信协议和设备属性是通过FDT技术在PC上使用软件来进行完整的参数化映射。

PACTware为支持连接所有现场设备而使用了统一的配置理念。这意味着用户可拥有简单、易操作的配置工具，并可轻松配置多协议的现场设备，因此可在很大程度上减少配置现场设备所涉及的工作量，并确保了应用程序的安全性以及降低了培训的要求。

此完整解决方案需要通过Softing的移动配置工具“mobiLink”来实现。Softing的mobiLink是首款在单个设备系列中通过三个行业标准协议（HART、FOUNDATION Fieldbus和PROFIBUS PA）之一来提供与智能现场设备和线上工厂系统相连接的电池供电工具。mobiLink设备提供HART主站、FOUNDATION Fieldbus总线主站和PROFIBUS PA主站的功能，并使用户可以直接完成配置、管理和故障排除任务。该系列中的设备还提供用于数据授权和集成一站式解决方案的接口，以及符合EDD、FDT/DTM和FDI标准的连接。

三 操作演示：使用PACTware通过mobiLink来配置FF仪表

mobiLink提供HART、PROFIBUS PA和FOUNDATION Fieldbus DTM文件，并支持FDT框架应用程序和主要配置软件，如PACTware、Endress+Hauser的FieldCare和横河电机的FieldMate。此外，可供选购的ProComSol的DevCom（DD）应用程序还可通过使用Windows、Android或iOS设备来轻松配置现场设备。

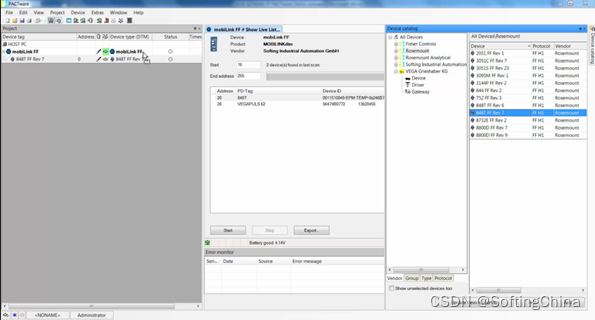

1. 扫描现场设备：

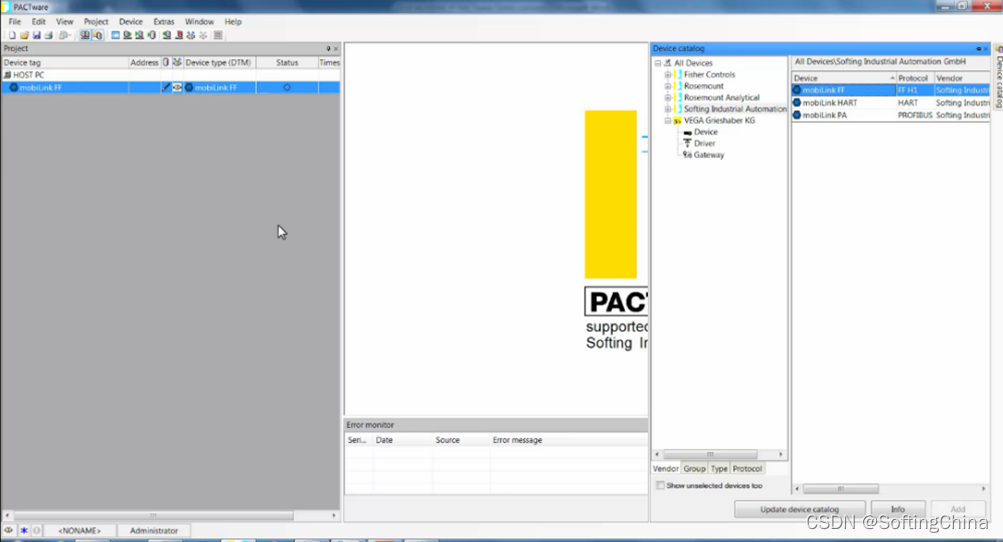

2. 根据扫描结果从设备库中添加相应设备：

3. 修改设备DTM地址和TAG，实现与设备正常通信：

4. 与设备连接成功之后，可以通过PACTware对设备进行参数设置和监控：

四 mobiLink的主要功能概览

1. 多协议操作：

• HART主站、FOUNDATION Fieldbus总线和PROFIBUS PA主站；

• 用于与现场设备进行单独交互的HART回路；

......
