红外通信原理

接收

以VS1838B红外接收管为例，正面对着你，引脚从左到右依次为OUT，GND，VCC

，电路图为

工作电压2.7～5.5V，红外接收头只接受38K信号（误差范围内），我们把接收头看出一个转换器。遇到38K就输出低电平，没有遇到38K就被上拉成高电平。

红外发射部分

电路图

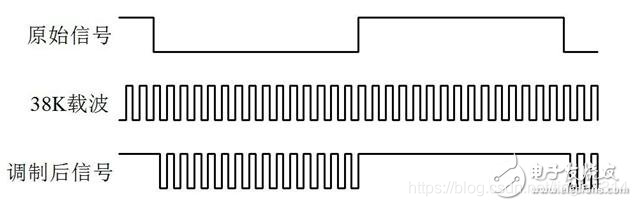

调制的信号如图

注意：原始信号为高，二极管不输出。

协议

以NEC为例，首先是逻辑1和逻辑0 的确定，然后是协议格式。

上图所示为NEC协议的典型脉冲链。协议规定低位首先发送，如上图所示的情况，发送的地

址码为”59”，命令码为”16”。每次发送的信息首先是用于调整红外接收器增益的9ms AGC(自动增益控制)高电平脉冲，接着是4.5ms的低电平，接下来便是地址码和命令码。地址码和命令码发送两次，第二次发送的是反码 (如：1111 0000的反码为0000 1111)，用于验证接收的信息的准确性。因为每位都发送一次它的反码，所以总体的发送时间是恒定的(即每次发送时，无论是1或0，发送的时间都是它及它反码发送时间总和)。这种以发送反码验证可靠性的手段，如果你不在意，则你可以忽略它，或者是扩展你的地址码和命令码为16位，这样就可以扩展整个系统的命令容量。

尽管你一直按住那个按键，一串信息只能发送一次。如果一直按着按键，发送的则是以
110ms为周期的重复码，重复码是由9ms的AGC高电平和4.5ms的低电平及一个560us的高电平组成。

---------------------------------------------------------------------------------------------------------------------------------

1. 一个完整的IR波形，它主要由5个部分组成：

前导码（Head Code）+ 客户码（Customer Code）+ 客户反码 + 数位码（Data Code） + 数位反码

前导码也叫引导码代表一次传输的起始标志。

NEC协议的前导码：

9ms 高电平+4.5ms 低电平。

2. 用38khz原因：

为什么用38KHZ，是因为这样可以提高红外线的抗干扰能力，避免大气中的红外线干扰。原理如下调制载波频率一般在30khz到60khz之间，大多数使用的是38kHz，占空比1/3的方波，发射端所使用的。

38K载波可提高信号抗干扰和传输距离。

3. 调制：

就是用待传送信号去控制某个高频信号的幅度、相位、频率等参量变化的过程，即用一个信号去装载另一个信号。比如我们的红外遥控信号要发送的时候，先经过38K调制，如图1所示。
