目录
偶数分频
寄存器级联法
计数器法
奇数分频
不满足50%占空比
50%占空比
偶数分频
寄存器级联法

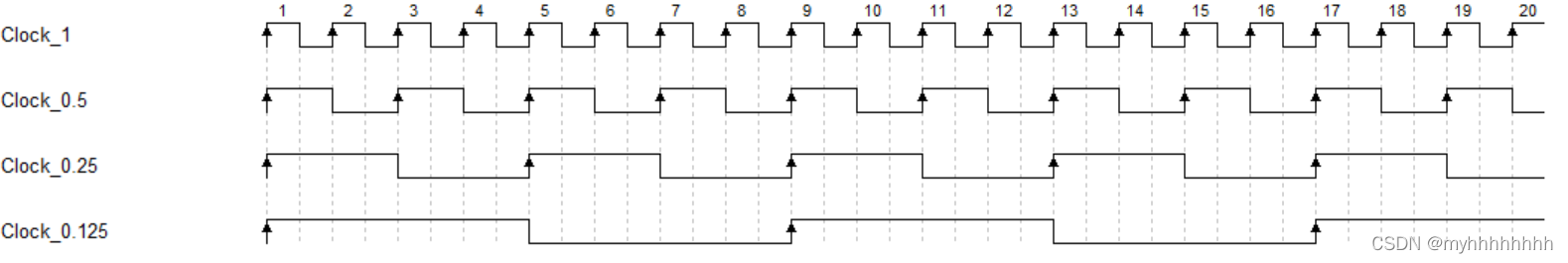

寄存器级联法能实现2^N的偶数分频，具体做法是采用寄存器结构的电路，每当时钟上升沿到来的时候对输出结果进行翻转，以此来实现偶数分频，时序如图：
计数器法

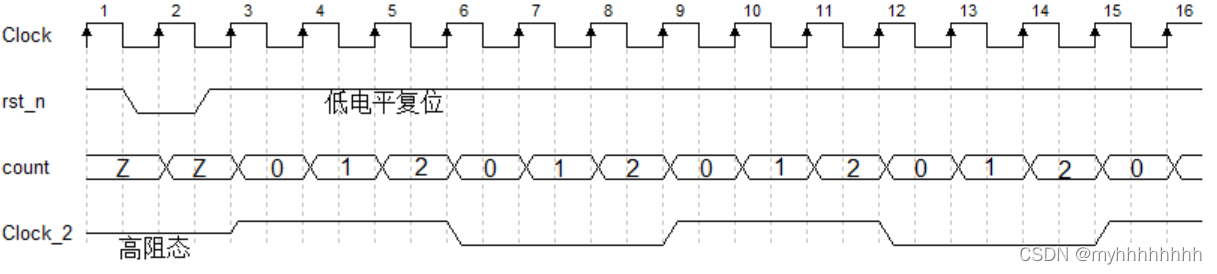

计数器法可以实现任意偶数分频，以六分频为例子，电路需要实现的是：计数器从0开始计数至2，当clock上升沿取到clock= 2时，输出clock进行翻转，时序如下：
加如对占空比没有要求，可以使用状态机来实现六分频电路，定义六个状态：状态0时clk的输出为0，状态1,2,3,4,5时clk的输出为1，也可以同样的实现六分频电路，以此类推，可以实现任意偶数分频的电路，并通过状态的输出为1，控制特殊占空比。
奇数分频
不满足50%占空比

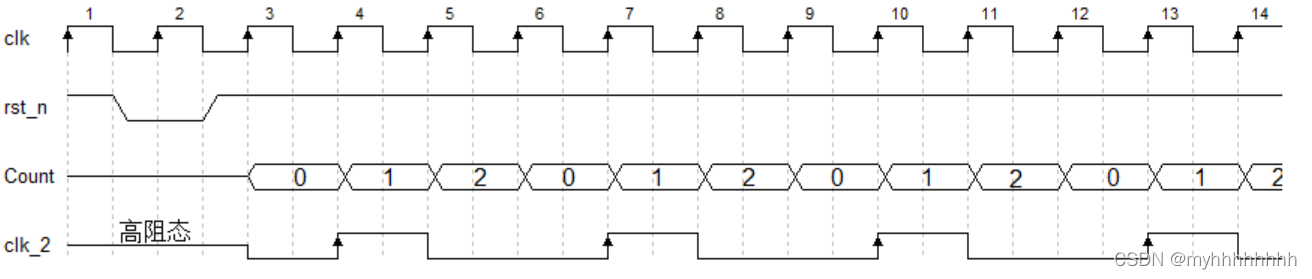

当采样边沿每次遇到count=0的时候翻转，每次遇到1的时候再次完成翻转。
只需要修改N的值和count的位宽，即可实现任意奇数分频。
50%占空比

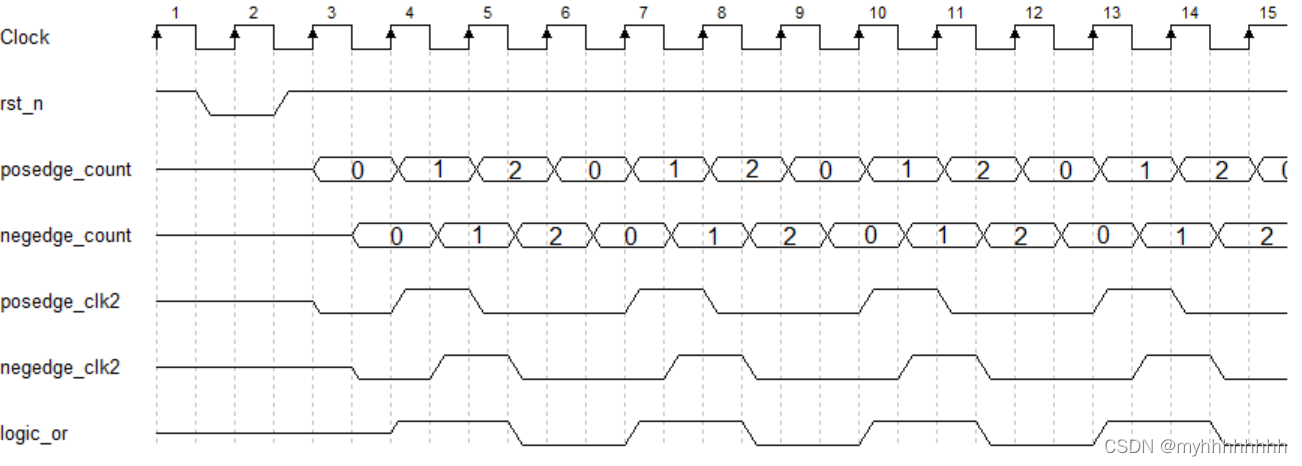

在边沿采样的时候如果发现计数器的值是1或者2，那么则翻转信号clk2，体现在posedge_clk2和negedge_clk2上，这两个信号取”相或“操作，得到logic_or就是50%占空比的分频电路
只需要修改分频数N和count的位宽即可实现任意奇数的50%占空比分频。
