RK3588的linux下实现HDMI输出分辨率及帧率的裁剪

news2025/4/19 16:34:33

bug反馈：客户现场反馈hdmi接显示屏出现概率性闪黑屏，排除线材，显示屏及GND等外部因素后，提出尝试降低hdmi的输出分辨率和帧率对比测试看看。

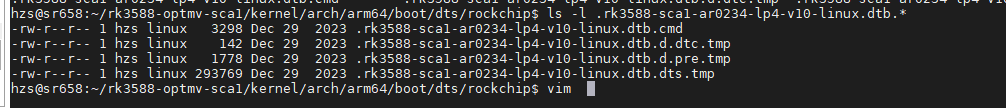

Step1：先直接在linux的sdk中找到板卡编译生成后的dts找到hdmi节点

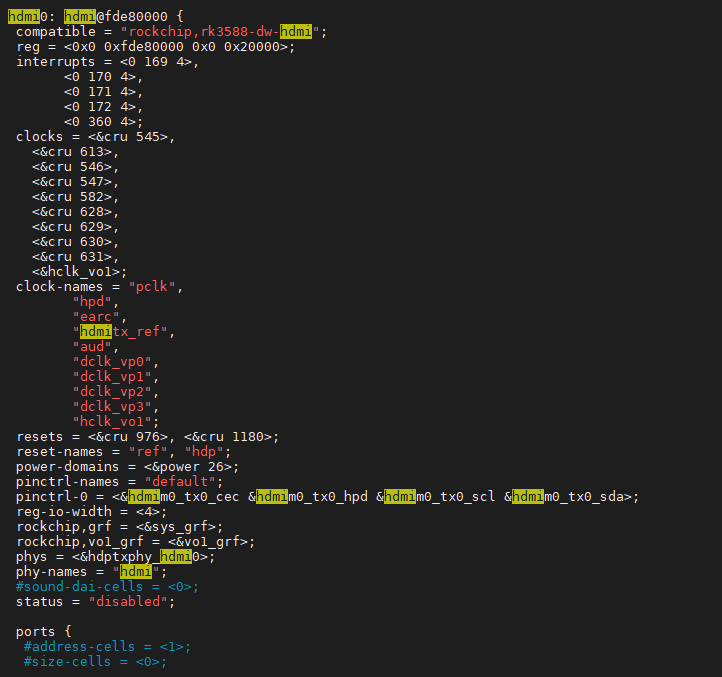

然后找到HDMI的节点

根据compatible找到HDMI解析的驱动：

那么hmid的驱动就能找到找到了。

/sys/kernel/debug/dri/0/status 是 Linux 系统中与 Direct Rendering Infrastructure (DRI) 相关的调试信息文件
路径分解：
/sys/kernel/debug/：Linux 内核的调试文件系统（debugfs）挂载点，用于提供内核和驱动的调试信息。
dri/0/：DRI（Direct Rendering Infrastructure，直接渲染基础设施）的子目录，0 通常代表第一个 GPU 设备（如 Intel、AMD 或 NVIDIA 显卡）。
status：该文件通常包含当前 GPU 的状态信息，比如驱动版本、显存使用情况、当前运行的 GPU 任务等。

这段代码定义了一个 drm_display_mode 结构体数组，用于描述 HDMI 支持的默认显示模式（分辨率、刷新率、同步方式等）。
代码解析：
drm_display_mode 结构体：
用于定义显示模式，包括分辨率、刷新率、时序参数等。
每个模式由 DRM_MODE 宏定义，包含：
分辨率（如 1920x1080）
像素时钟频率（如 148500 kHz）
水平时序参数（hdisplay, hsync_start, hsync_end, htotal）
垂直时序参数（vdisplay, vsync_start, vsync_end, vtotal）
同步标志（DRM_MODE_FLAG_PHSYNC 表示水平同步极性为正，NHSYNC 表示负同步）
画面比例（picture_aspect_ratio，如 HDMI_PICTURE_ASPECT_16_9）

关键参数说明
参数   含义
DRM_MODE("1920x1080", ...)   分辨率名称
DRM_MODE_TYPE_DRIVER   模式类型（驱动定义的标准模式）
148500   像素时钟频率（kHz）
1920, 2008, 2052, 2200   水平时序（有效像素、同步开始、同步结束、总宽度）
1080, 1084, 1089, 1125   垂直时序（有效行数、同步开始、同步结束、总高度）
DRM_MODE_FLAG_PHSYNC   水平同步极性（正同步）
DRM_MODE_FLAG_NVSYNC   垂直同步极性（负同步）
HDMI_PICTURE_ASPECT_16_9   画面比例（16:9）

要将 720x480@60Hz 模式改为 720x480@30Hz，需要调整像素时钟频率（pixel clock）和垂直时序参数（vtotal），以降低刷新率。
修改方法
1. 降低像素时钟频率（pixel clock）
原模式（60Hz）的像素时钟是 27 MHz（27000 kHz），30Hz 的时钟频率可以减半（但实际可能需要微调）：
/* 原 60Hz 模式 */
DRM_MODE("720x480", DRM_MODE_TYPE_DRIVER, 27000, ...)

/* 改为 30Hz，时钟频率减半（13.5 MHz） */
DRM_MODE("720x480", DRM_MODE_TYPE_DRIVER, 13500, ...)
2. 调整垂直总行数（vtotal）

看代码找到关键的结构体：

static const struct drm_display_mode dw_hdmi_default_modes[] = {
        /* 16 - 1920x1080@60Hz 16:9 */
        { DRM_MODE("1920x1080", DRM_MODE_TYPE_DRIVER, 148500, 1920, 2008,
                   2052, 2200, 0, 1080, 1084, 1089, 1125, 0,
                   DRM_MODE_FLAG_PHSYNC | DRM_MODE_FLAG_PVSYNC),
          .picture_aspect_ratio = HDMI_PICTURE_ASPECT_16_9, },
        /* 2 - 720x480@60Hz 4:3 */
        { DRM_MODE("720x480", DRM_MODE_TYPE_DRIVER, 27000, 720, 736,
                   798, 858, 0, 480, 489, 495, 525, 0,
                   DRM_MODE_FLAG_NHSYNC | DRM_MODE_FLAG_NVSYNC),
          .picture_aspect_ratio = HDMI_PICTURE_ASPECT_4_3, },
        /* 4 - 1280x720@60Hz 16:9 */
        { DRM_MODE("1280x720", DRM_MODE_TYPE_DRIVER, 74250, 1280, 1390,
                   1430, 1650, 0, 720, 725, 730, 750, 0,
                   DRM_MODE_FLAG_PHSYNC | DRM_MODE_FLAG_PVSYNC),
          .picture_aspect_ratio = HDMI_PICTURE_ASPECT_16_9, },
        /* 31 - 1920x1080@50Hz 16:9 */
        { DRM_MODE("1920x1080", DRM_MODE_TYPE_DRIVER, 148500, 1920, 2448,
                   2492, 2640, 0, 1080, 1084, 1089, 1125, 0,
                   DRM_MODE_FLAG_PHSYNC | DRM_MODE_FLAG_PVSYNC),
          .picture_aspect_ratio = HDMI_PICTURE_ASPECT_16_9, },
        /* 19 - 1280x720@50Hz 16:9 */
        { DRM_MODE("1280x720", DRM_MODE_TYPE_DRIVER, 74250, 1280, 1720,
                   1760, 1980, 0, 720, 725, 730, 750, 0,
                   DRM_MODE_FLAG_PHSYNC | DRM_MODE_FLAG_PVSYNC),
          .picture_aspect_ratio = HDMI_PICTURE_ASPECT_16_9, },
        /* 17 - 720x576@50Hz 4:3 */
        { DRM_MODE("720x576", DRM_MODE_TYPE_DRIVER, 27000, 720, 732,
                   796, 864, 0, 576, 581, 586, 625, 0,
                   DRM_MODE_FLAG_NHSYNC | DRM_MODE_FLAG_NVSYNC),
          .picture_aspect_ratio = HDMI_PICTURE_ASPECT_4_3, },
        /* 2 - 720x480@60Hz 4:3 */
        { DRM_MODE("720x480", DRM_MODE_TYPE_DRIVER, 27000, 720, 736,
                   798, 858, 0, 480, 489, 495, 525, 0,
                   DRM_MODE_FLAG_NHSYNC | DRM_MODE_FLAG_NVSYNC),
          .picture_aspect_ratio = HDMI_PICTURE_ASPECT_4_3, },
};

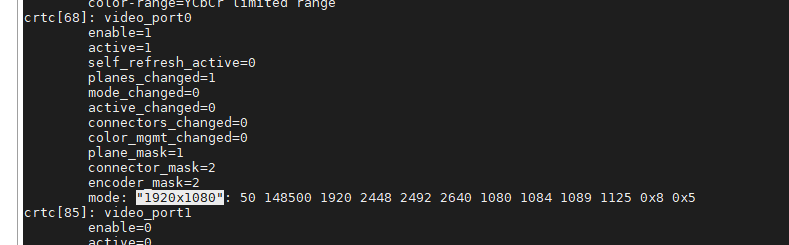

通过执行：

cat /sys/kernel/debug/dri/0/state

获取到
