在自动化控制系统中，LabVIEW 作为图形化编程平台，因其高度可视化、易于集成硬件等优势，被广泛应用于电机控制场景。然而，要实现稳定、精确、高效的电机控制，仅有软件并不足够，还需结合硬件选型、控制逻辑设计、程序架构、实时性保障和安全防护等多方面因素进行综合考量。本文将围绕这些关键问题展开系统分析，为 LabVIEW 开发者提供实用参考。

硬件选型与连接

电机类型适配

LabVIEW 控制电机前，需根据实际应用场景明确电机类型。常见的直流电机具有结构简单、调速方便的特点，适用于对精度要求不高的基础运动控制，如小型传送带驱动；步进电机则能实现精确的角位移控制，常用于 3D 打印机的轴运动控制；伺服电机结合了高精度和高响应性，在工业机械臂、数控机床等对位置和速度控制要求极高的场景中不可或缺。不同电机所需的驱动电路和控制信号不同，例如步进机需脉冲信号控制步距角，伺服电机则依赖编码器反馈实现闭环控制，因此选型时必须匹配对应驱动模块。

数据采集卡与驱动电路连接

数据采集卡是 LabVIEW 与电机硬件通信的桥梁。以 NI 公司的 PCI-6251 数据采集卡为例，在连接直流电机驱动电路时，需将采集卡的模拟输出通道与驱动电路的控制信号端相连，确保信号电压范围匹配（如采集卡输出 0 - 5V 模拟信号，驱动电路输入也需兼容该电压区间）。对于步进电机，通常使用采集卡的数字输出端口发送脉冲和方向信号，连接时要注意共地问题，避免信号干扰导致电机运行异常。连接完成后，可通过 LabVIEW 的 “Measurement & Automation Explorer（MAX）” 工具对采集卡进行初始化和测试，确保硬件连接正常。

LabVIEW 程序设计要点

控制逻辑设计

开环控制： 在对控制精度要求不高的场景下，可采用开环控制。以直流电机调速为例，在 LabVIEW 程序框图中，通过 “模拟输出” 函数生成与电机转速对应的电压信号，将该信号输出至驱动电路。但需注意，开环控制无法补偿负载变化、电机参数漂移等因素对转速的影响，因此适用于负载稳定、对精度要求低的场合。

闭环控制： 对于高精度控制需求，如伺服电机位置控制，需构建闭环控制系统。在程序中，通过数据采集卡读取编码器反馈的位置或速度信息，与设定值进行比较，利用 PID（比例 - 积分 - 微分）控制算法计算出控制量，再输出至驱动电路。PID 参数的整定对系统性能至关重要，可采用临界比例度法、试凑法等方法进行调试，以达到稳定、快速、无超调的控制效果。

程序架构优化

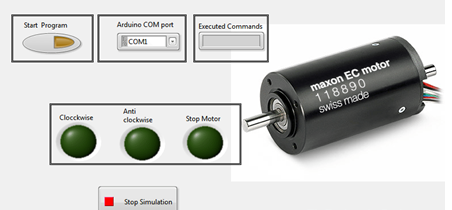

模块化设计： 将电机控制程序划分为初始化、参数设置、运行控制、数据采集与处理、故障诊断等功能模块。例如，将电机的启动、停止、正反转控制封装为独立的子 VI，便于程序的调试、维护和复用。

多线程处理： 在电机控制过程中，数据采集、控制信号输出、界面显示等任务可并行执行。利用 LabVIEW 的 “生产者 - 消费者” 设计模式，将数据采集任务作为生产者，控制信号输出和界面显示作为消费者，通过队列实现数据的有序传递，避免数据冲突，提高程序运行效率。

性能优化与安全防护

实时性保障

为确保电机控制的实时性，可采用 LabVIEW Real-Time 模块。该模块支持在实时操作系统（如 PharLap ETS、NI Linux Real-Time）上运行程序，能够严格控制任务执行周期，避免因 Windows 等通用操作系统的任务调度延迟导致电机控制不精确。在使用实时模块时，需注意硬件的兼容性，如选择支持实时功能的数据采集卡，并对程序进行交叉编译和部署。

故障诊断与保护

过流、过压保护： 在电机驱动电路中设置电流、电压传感器，通过数据采集卡将监测信号输入 LabVIEW 程序。当检测到电流或电压超过设定阈值时，程序立即停止电机运行，并触发报警提示。

限位保护： 对于有行程限制的电机运动系统，安装限位开关。将限位开关信号接入数据采集卡的数字输入端口，在 LabVIEW 程序中实时监测限位状态，当电机运行至限位位置时，自动切断控制信号，防止机械碰撞损坏设备。

抗干扰措施

工业环境中存在大量电磁干扰，可能影响 LabVIEW 与电机之间的信号传输。可采取以下措施：使用屏蔽电缆连接硬件设备，减少电磁辐射对信号的干扰；对数据采集卡和驱动电路进行接地处理，降低共模干扰；在程序中加入数字滤波算法，如中值滤波、均值滤波等，对采集到的信号进行处理，提高信号的可靠性。

​结语：
使用 LabVIEW 控制电机不仅仅是编写程序，更是一项系统工程。只有在电机选型、信号连接、控制策略、程序结构、实时调度、安全保护等方面做好全方位设计，才能打造出性能优良、运行稳定、具备工业级可靠性的控制系统。
