ps：
开发模式
1.基于库函数（标准库） 推荐
2.基于HAL库 图形化
3.基于寄存器 最直接
一、创建工程
1、打开keil5

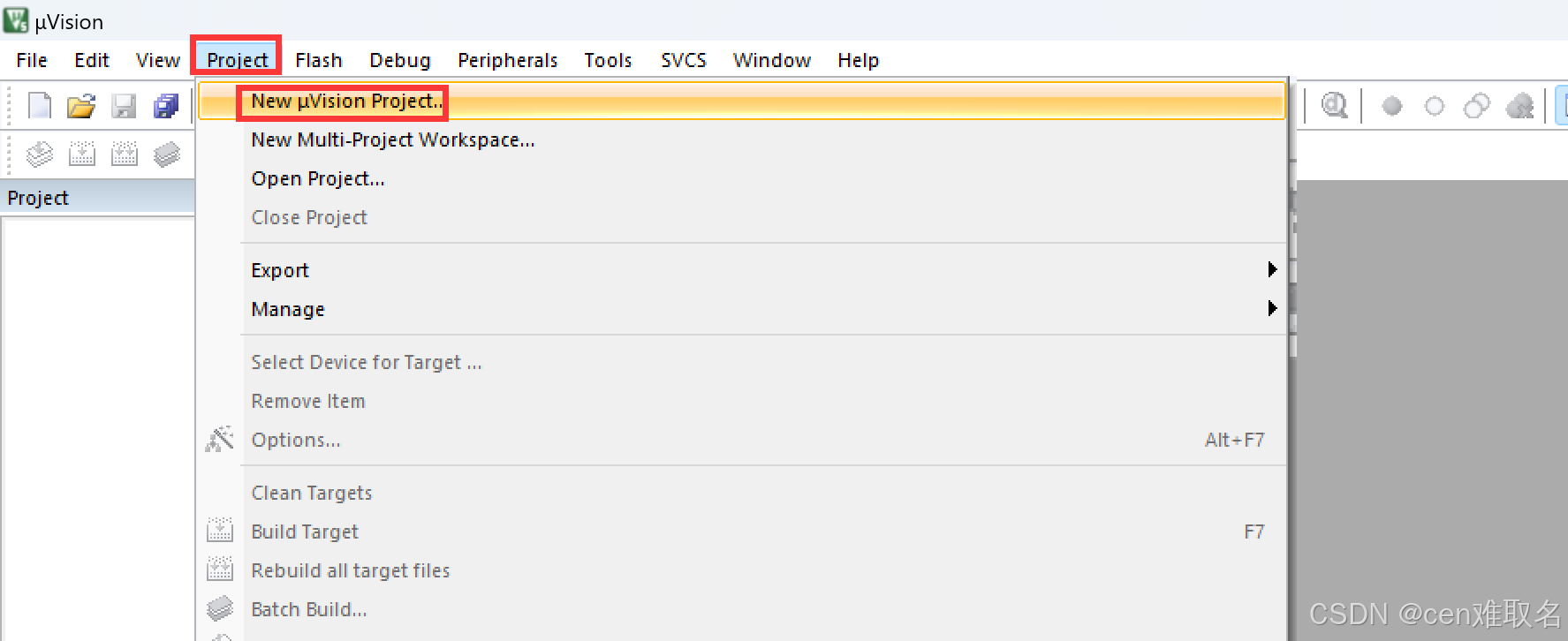

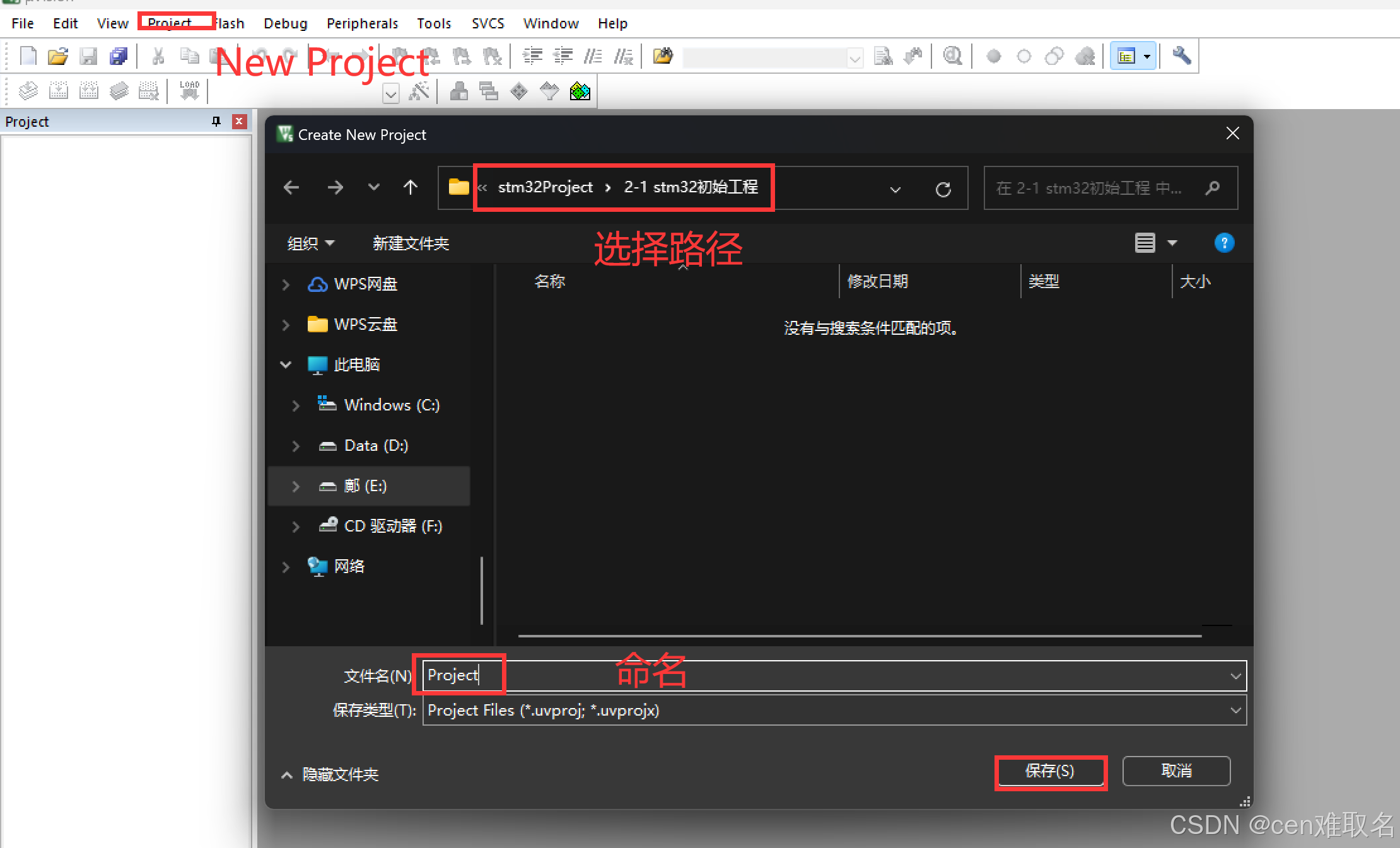

new Project->路径->命名->保存

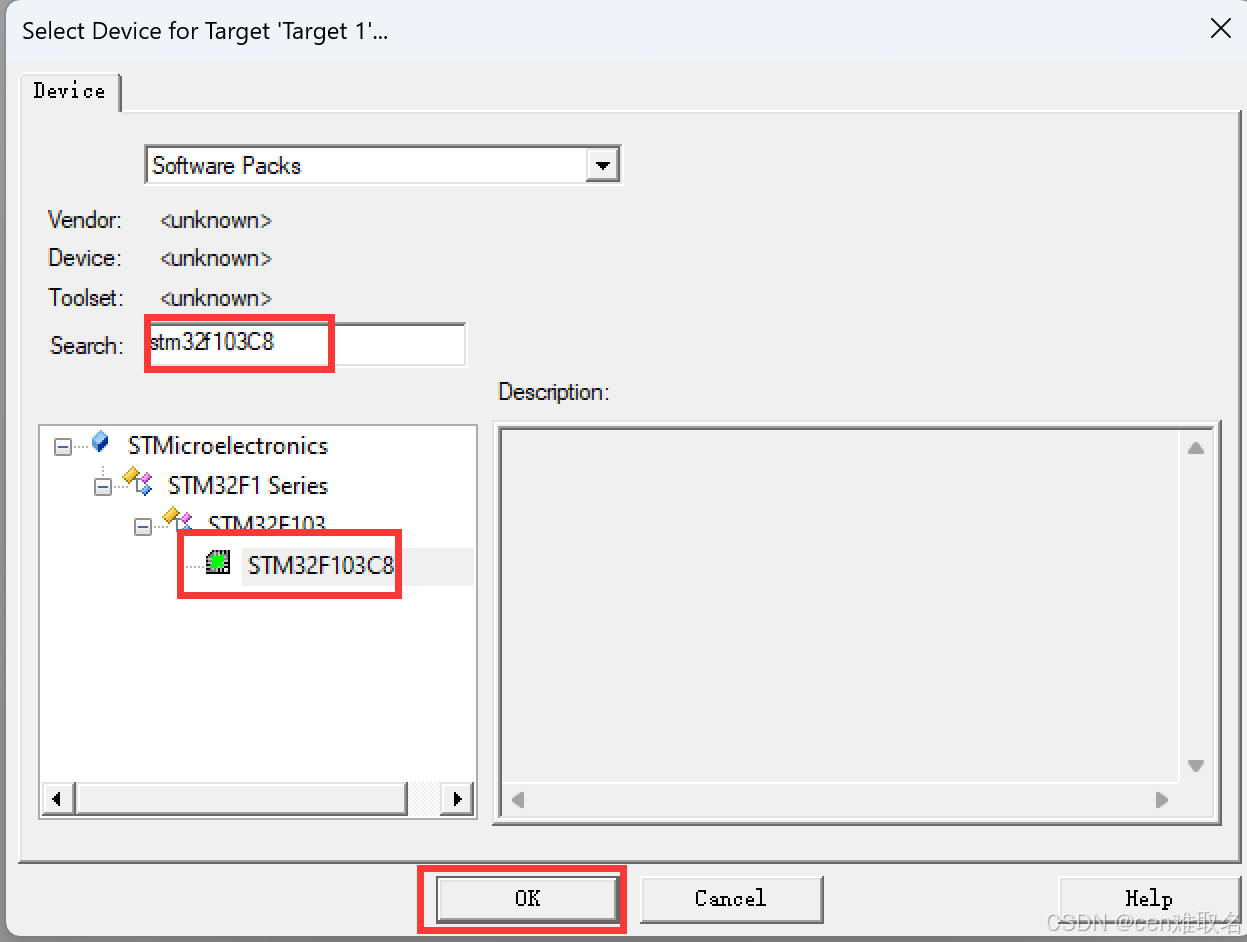

2、选择型号：stm32f103c8
初始创建工程我们不使用快捷项目建设
3、准备

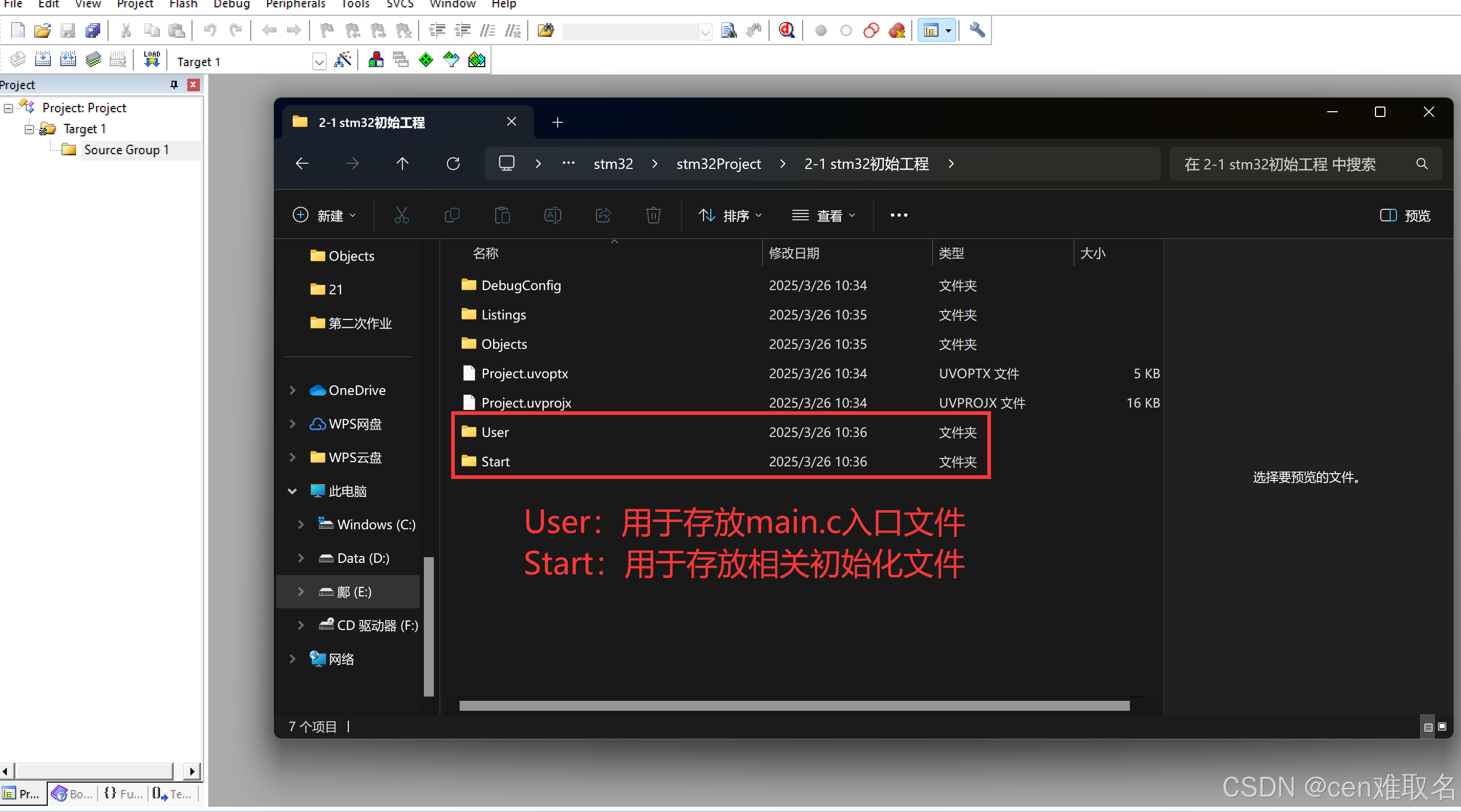

在项目目录处创建User和Start

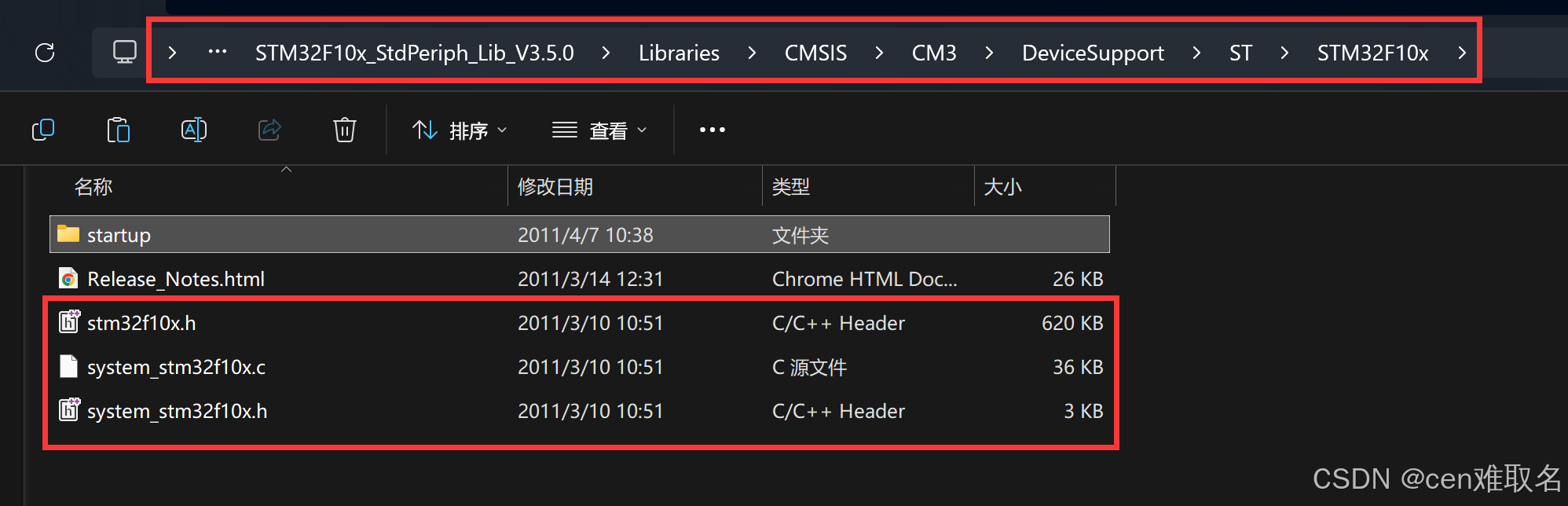

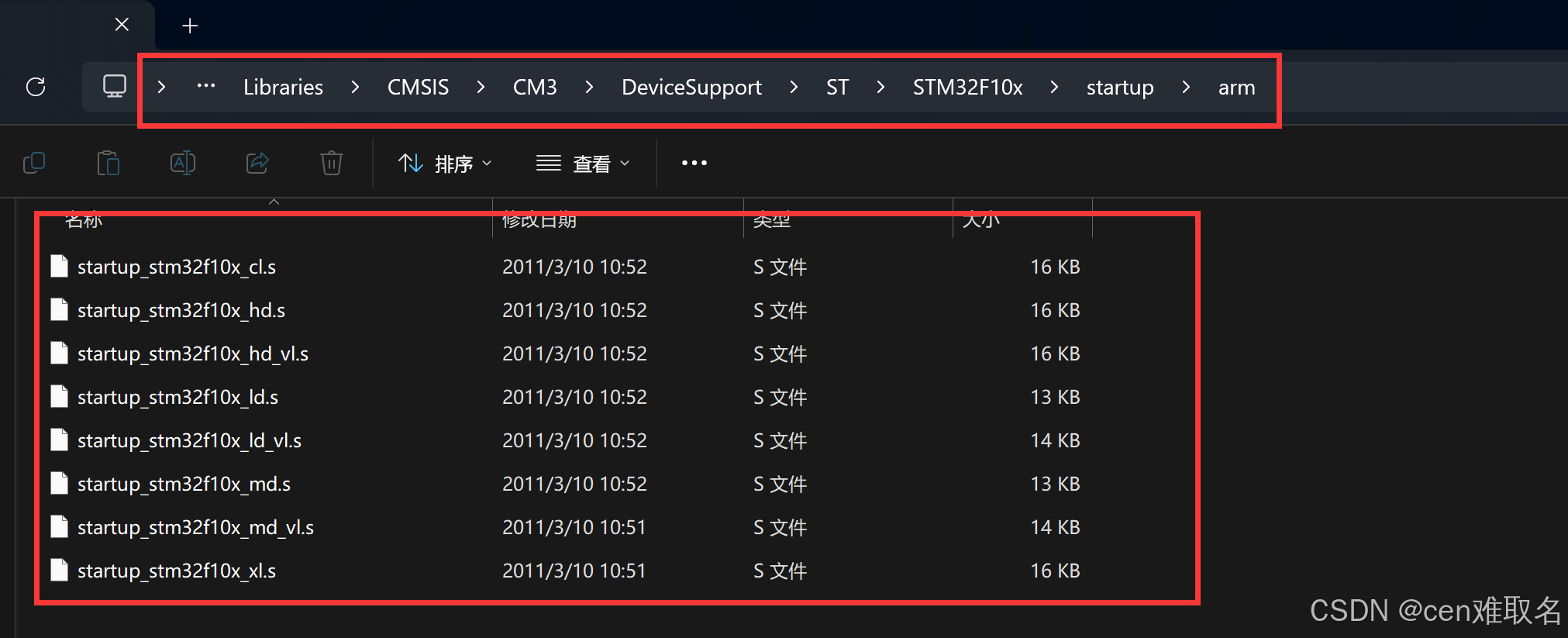

对start目录

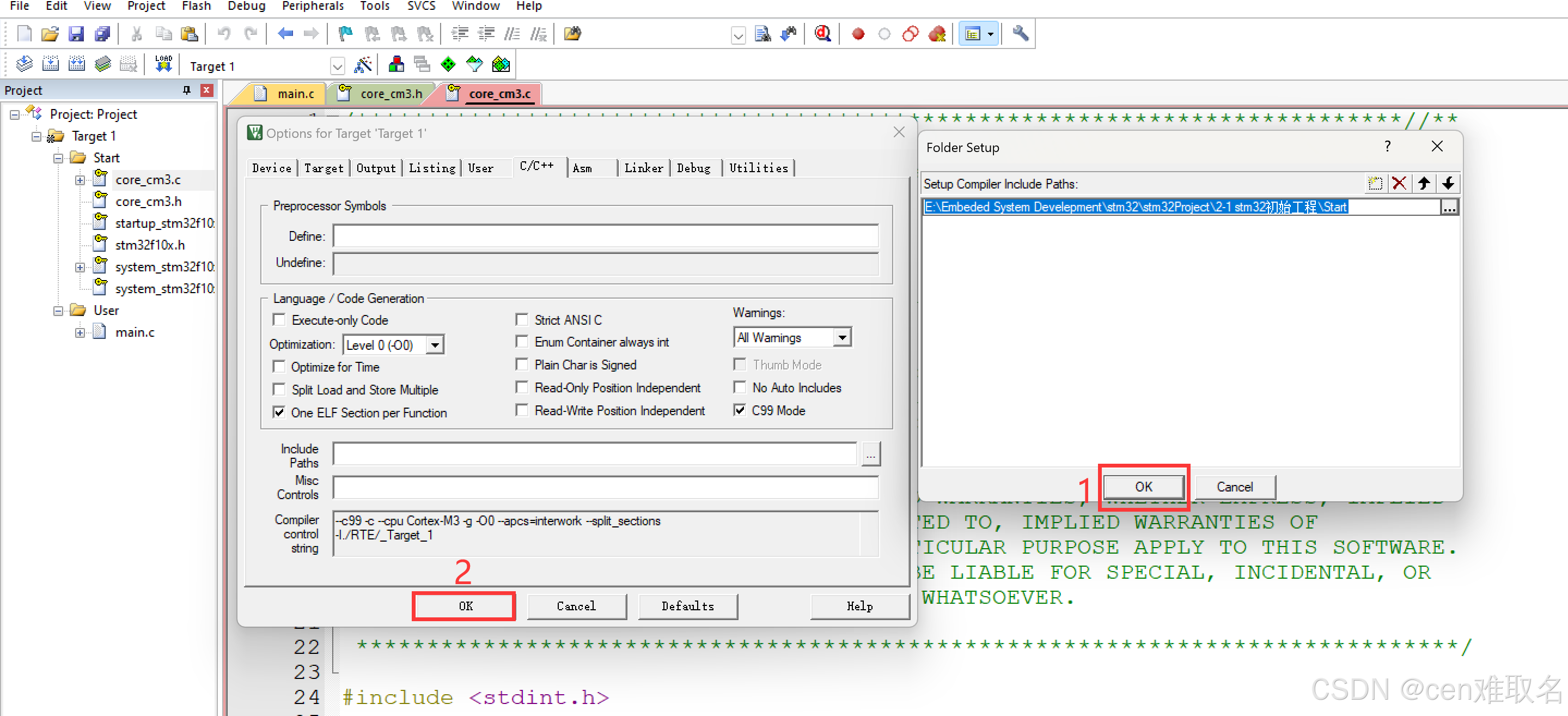

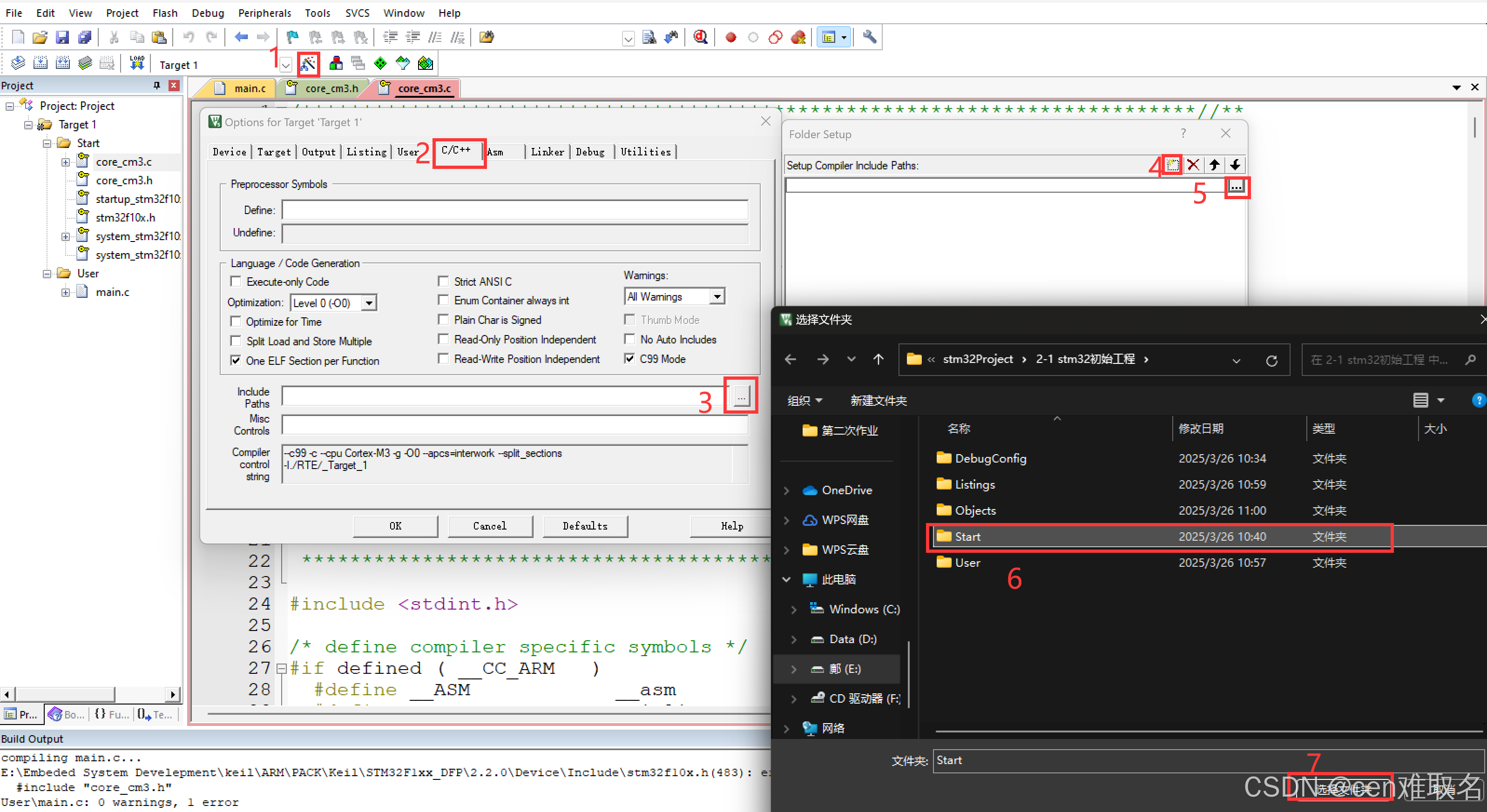

配置路径
结果展示
直到这一步我们只是解决基于寄存器开发。
（一）GPIO（General Purpose Input Output）通用输入输出口 共有八种工作模式
1、作用
输出控制：设高低电平，控外设（如 LED、继电器、电机等）开关。
输入采集：当输入引脚，采外设状态（如按钮、传感器信号）。
通信扩展：模拟 I2C、SPI 等协议，与设备数据交互。
逻辑构建：组合引脚
2、连接：挂载在APB2外设总线上
分为GPIOA-GPIOAE
每个GPIO均有16个引脚，分别为PX0-PX15
同时连接方式：
PX0-PX15(共16位) -> 驱动程序(驱动增强) -> 寄存器(共32位，所以只用到低16位) -> APB2
GPIO组成：驱动程序和寄存器
3、输入模式
上拉输入模式：保持高电平
下拉输入模式：保持低电平
浮空模式：高低电平浮动，无法确定
模拟输入模式（ADC）：连续。模拟信号
TTL施密特触发器：将模拟信号转换为数字信号
复用功能输入：数字信号
输入数据寄存器：存储
4、输出模式
位设置/清除寄存器：操作某一位的引脚高低电平。写入
输出数据寄存器：读/写
输出控制：上为P-MOS连接VDD（高电平），下接N-MOS连接VSS（低电平）。存在三种模式：
（1）推挽输出模式：
若寄存器为1时，连接P-MOS，输出VDD高电平；
若寄存器为0时，连接N-MOS，输出VSS低电平；
此时写入数据对引脚具有绝对控制！
（2）开漏模式模式：P-MOS管无效，只有N-MOS作用。作为通信协议的驱动模式（I2C）
只有低电平具有驱动作用。
若寄存器为1时，N-MOS断开，成高阻态；
若寄存器为0时，连接N-MOS，输出VSS低电平；
（3）关闭模式：上下均关闭，由外部信号控制
片上外设：控制下述两类模式，只为其提供电平输入，其余作用同上。
复用开漏模式
复用推挽模式
5、分类
端口配置寄存器（共两个64位）：每一个引脚端口需要4位控制，所以需要4*16=64
端口配置高寄存器：GPIOx_CRH，x为A-E
端口配置低寄存器：GPIOx_CRL，x为A-E
端口输入寄存器（GPIOx_IDR，x为A-E）：高十六位不使用，低十六位对应16个引脚
端口输出寄存器（GPIOx_ODR，x为A-E）：高十六位不使用，低十六位对应16个引脚
端口位设置/清除寄存器（GPIOx_BSRR，x为A-E）：
高十六位对应清除功能，低十六位对应位设置功能；
写1标识清除或者设置，0标识不影响
端口位清除寄存器（GPIOx_BRR，x为A-E）：低十六位作用同上对应清除功能
端口配置锁定寄存器（GPIOx_LCKR，x为A-E）：对操作端口信号进行锁定
（二）其他外设
LED：长脚为正，短脚为负
有源蜂鸣器：自带震荡源，接上正负极即可正常工作
三级管：基集、发射集、集电极；前者电位相异则集电极通电导通
（PNP三级管，如右上图；NPN三极管为右下图）

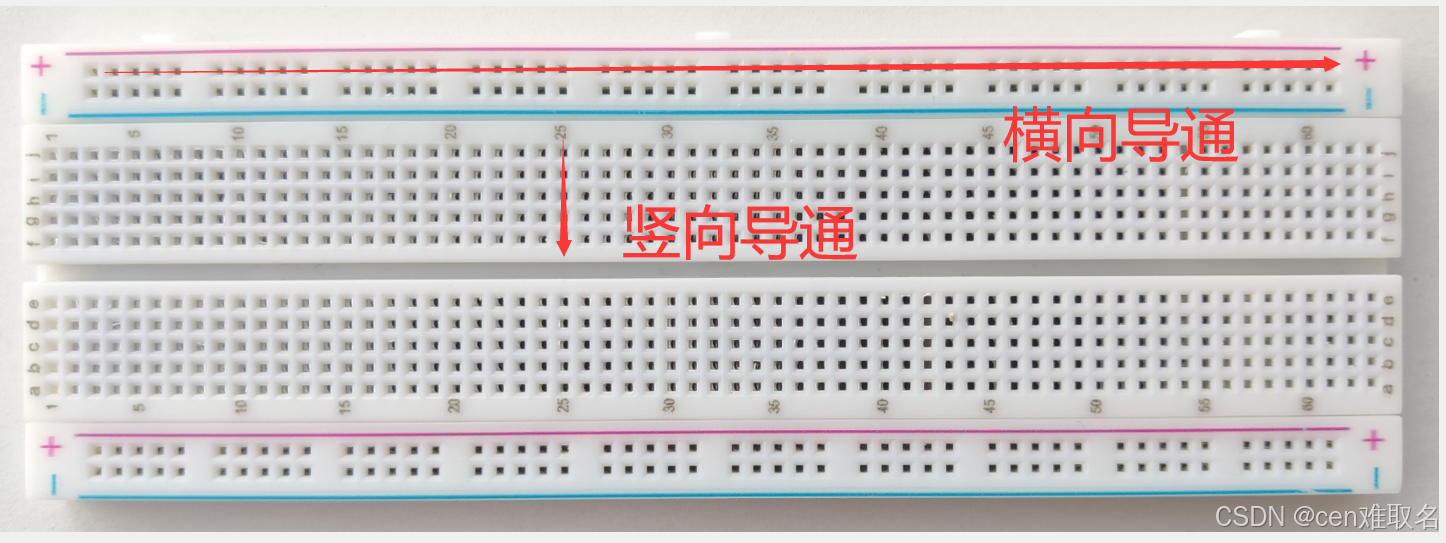

面包板：横向导通和竖向导通
基本流程：电源->跳线->电阻->LED->跳线->电源
三、LED点亮
1、new Project

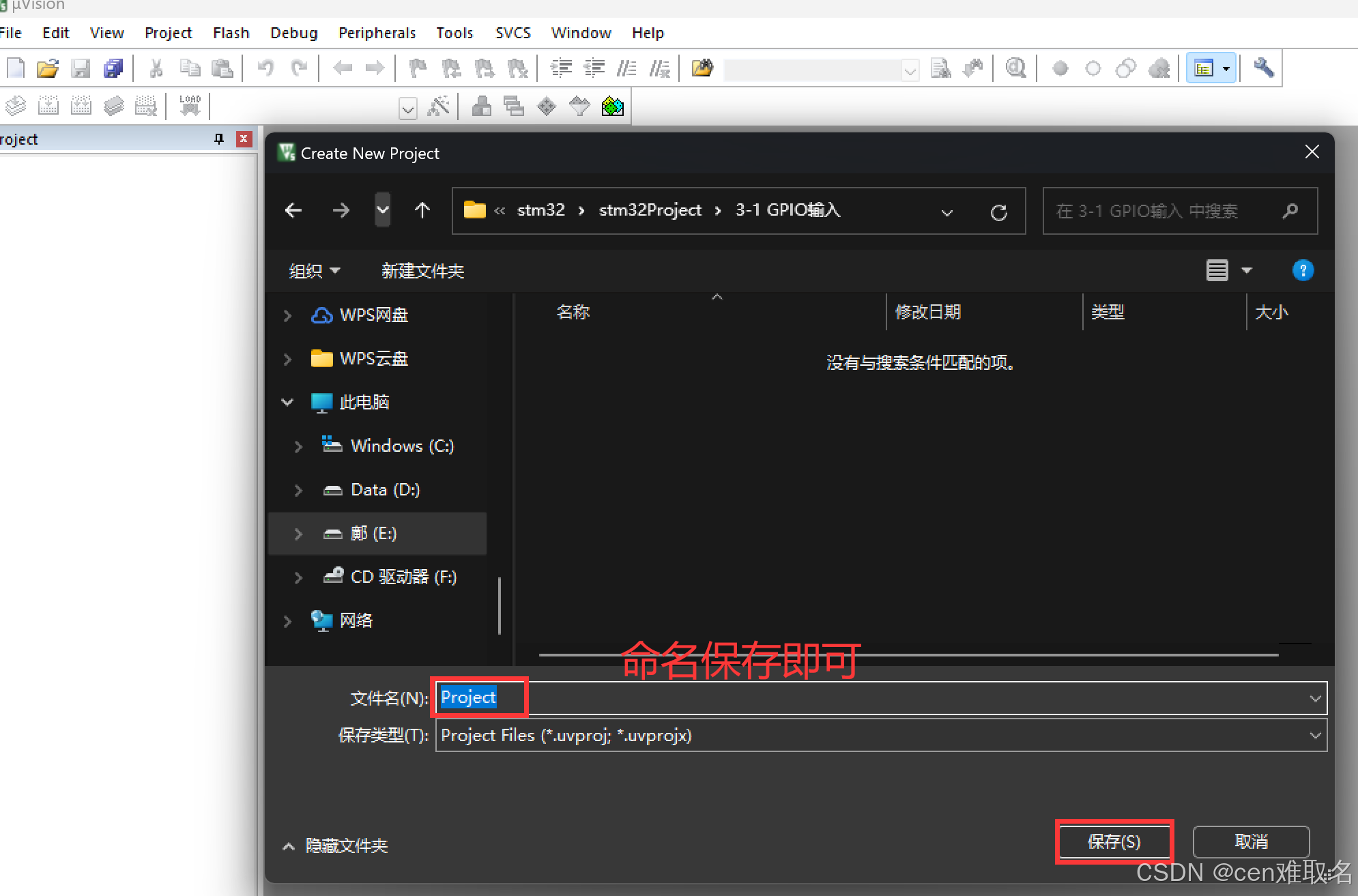

2、命名保存

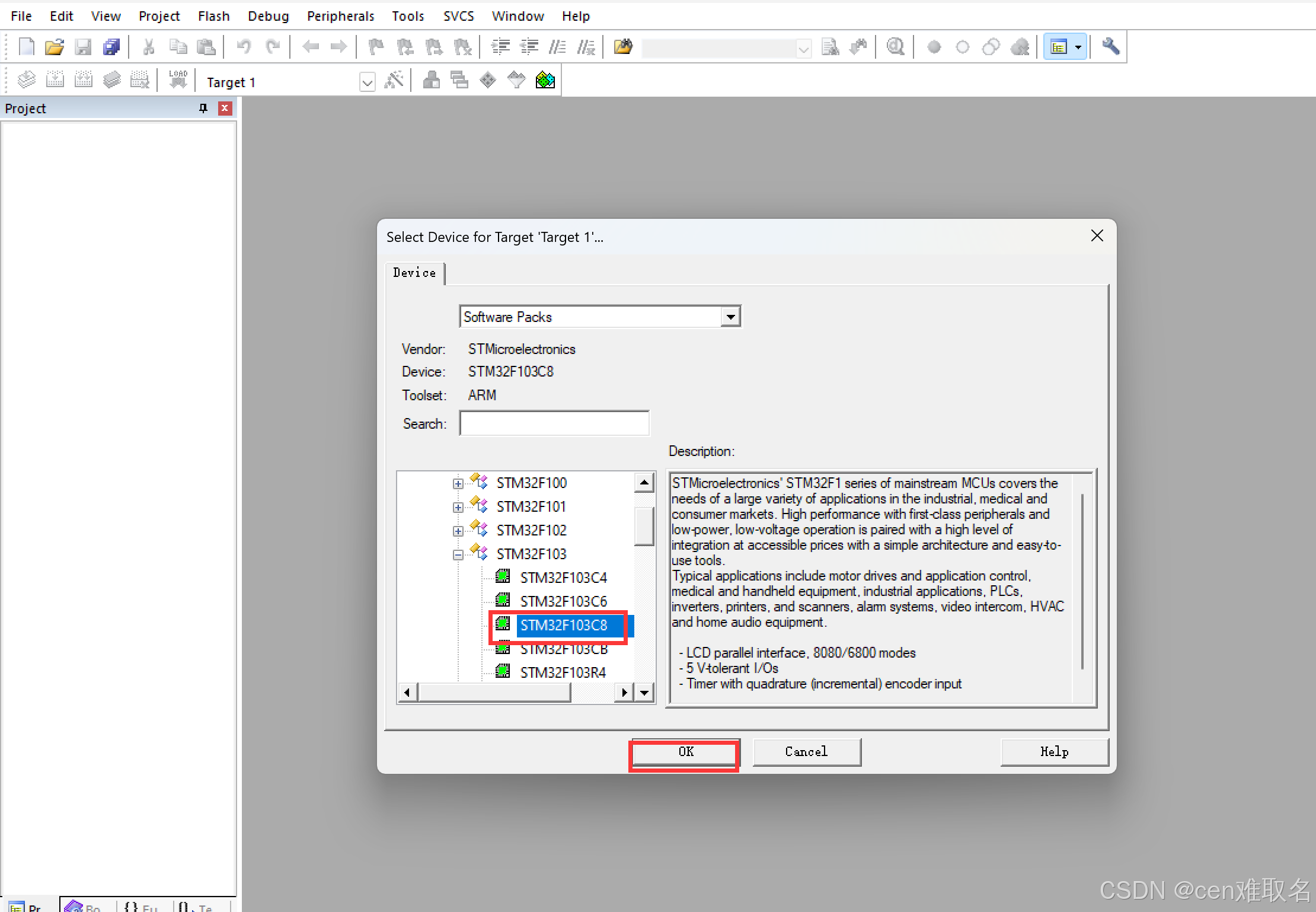

3、型号：stm32f103C8

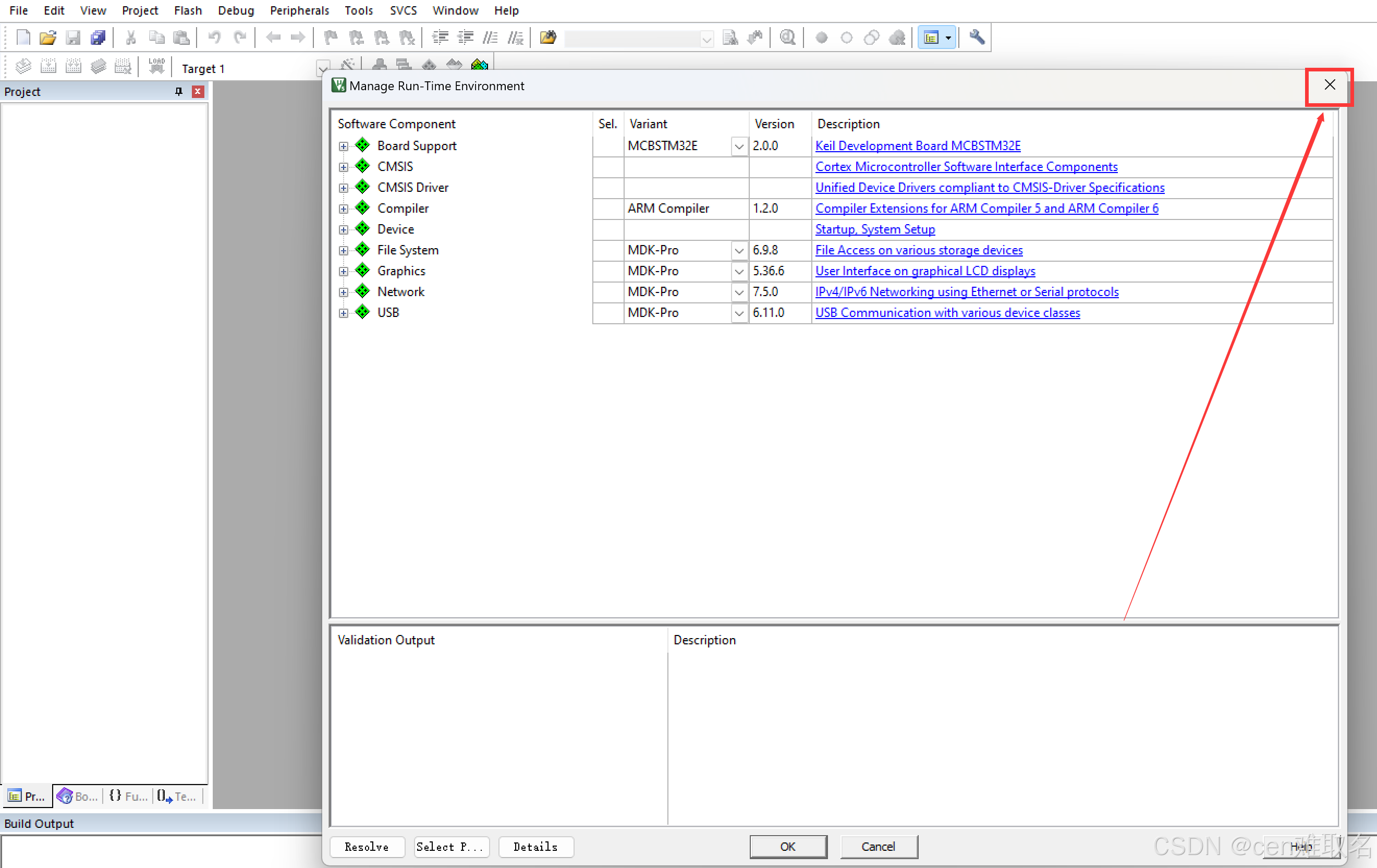

4、直接叉掉

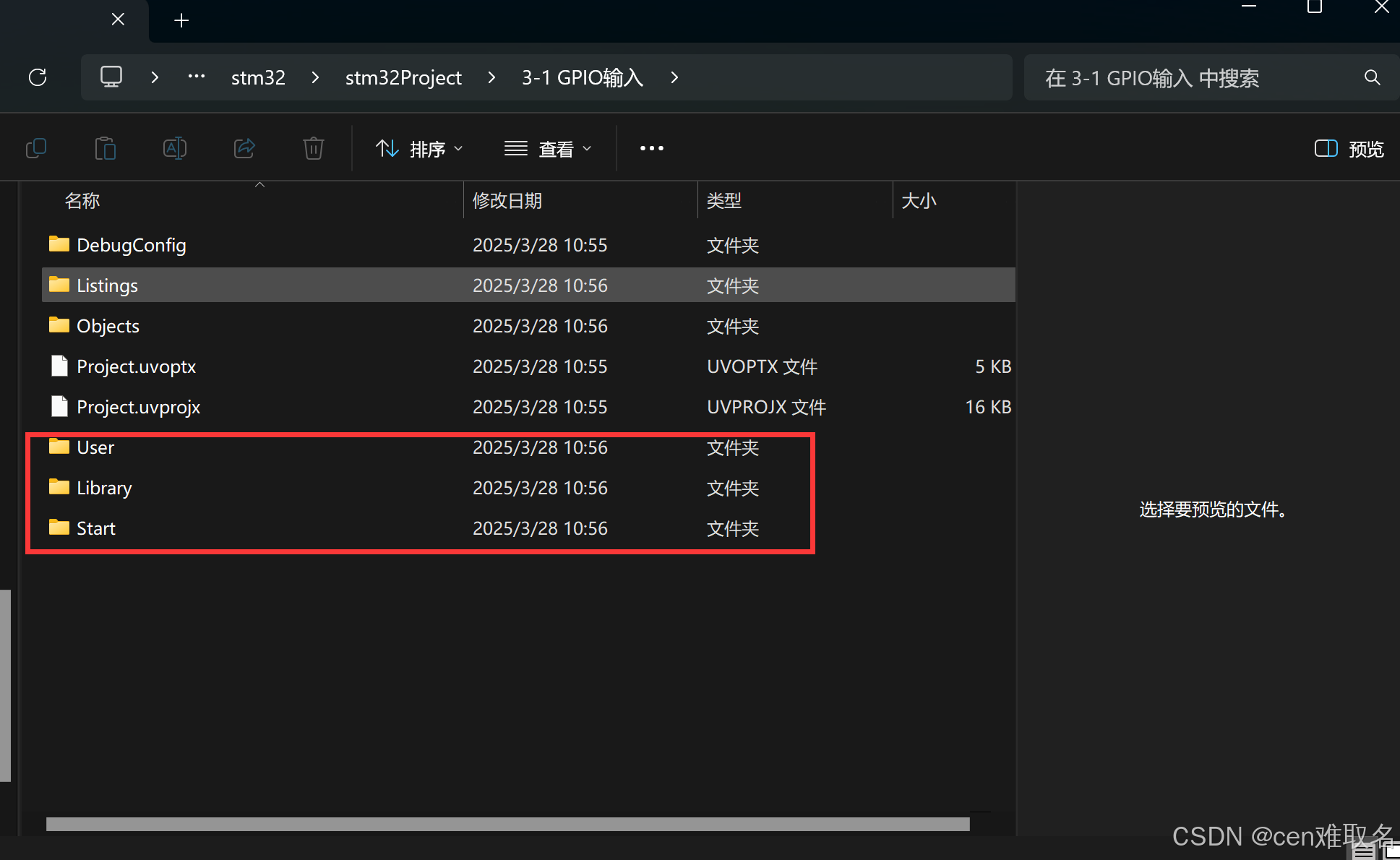

5、在工程文件夹创建三个文件夹：User、Start、Library

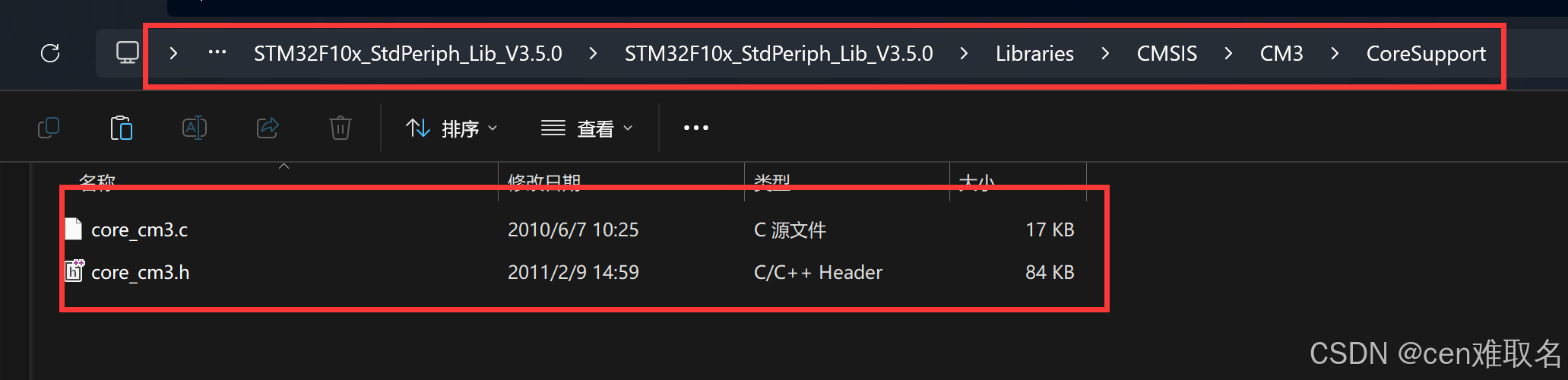

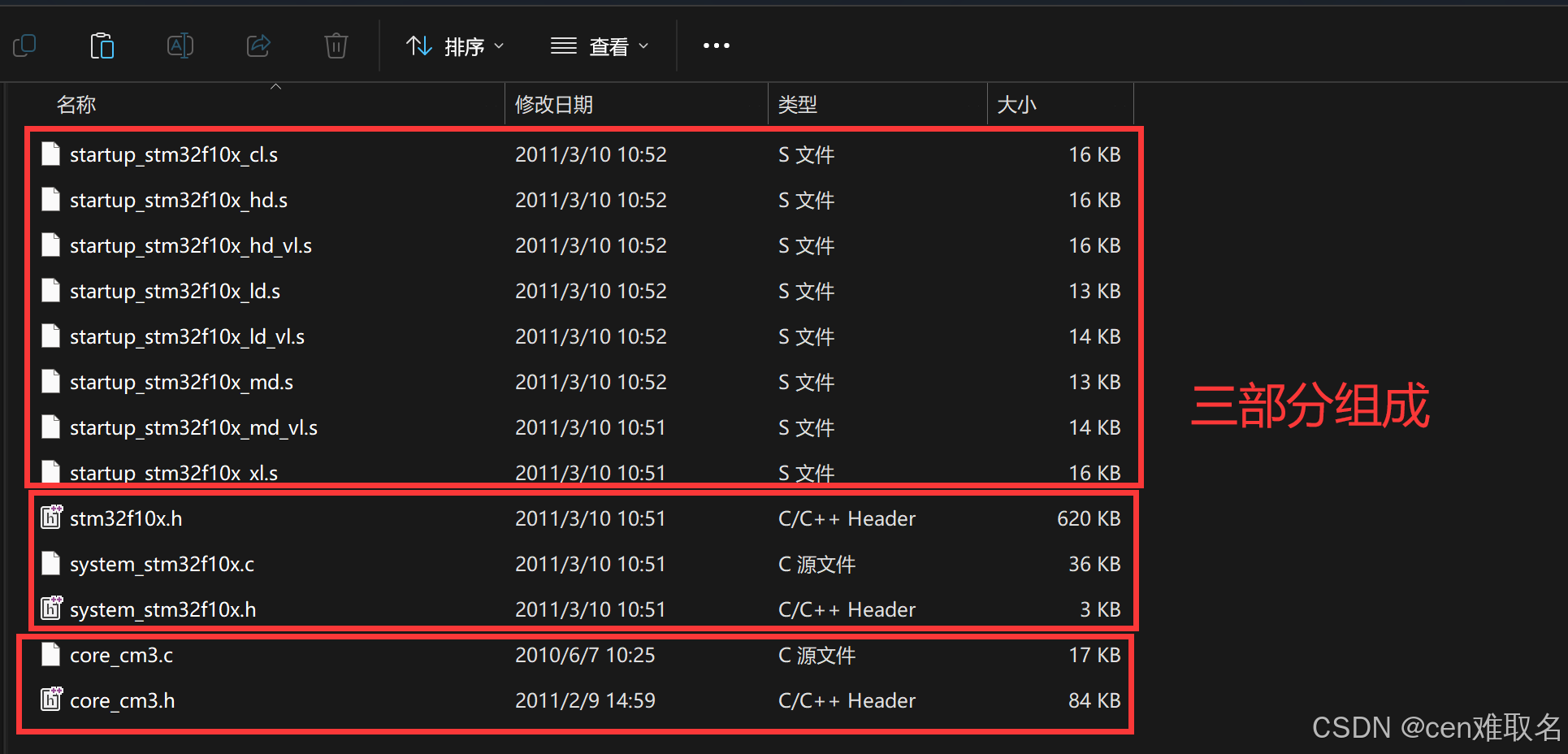

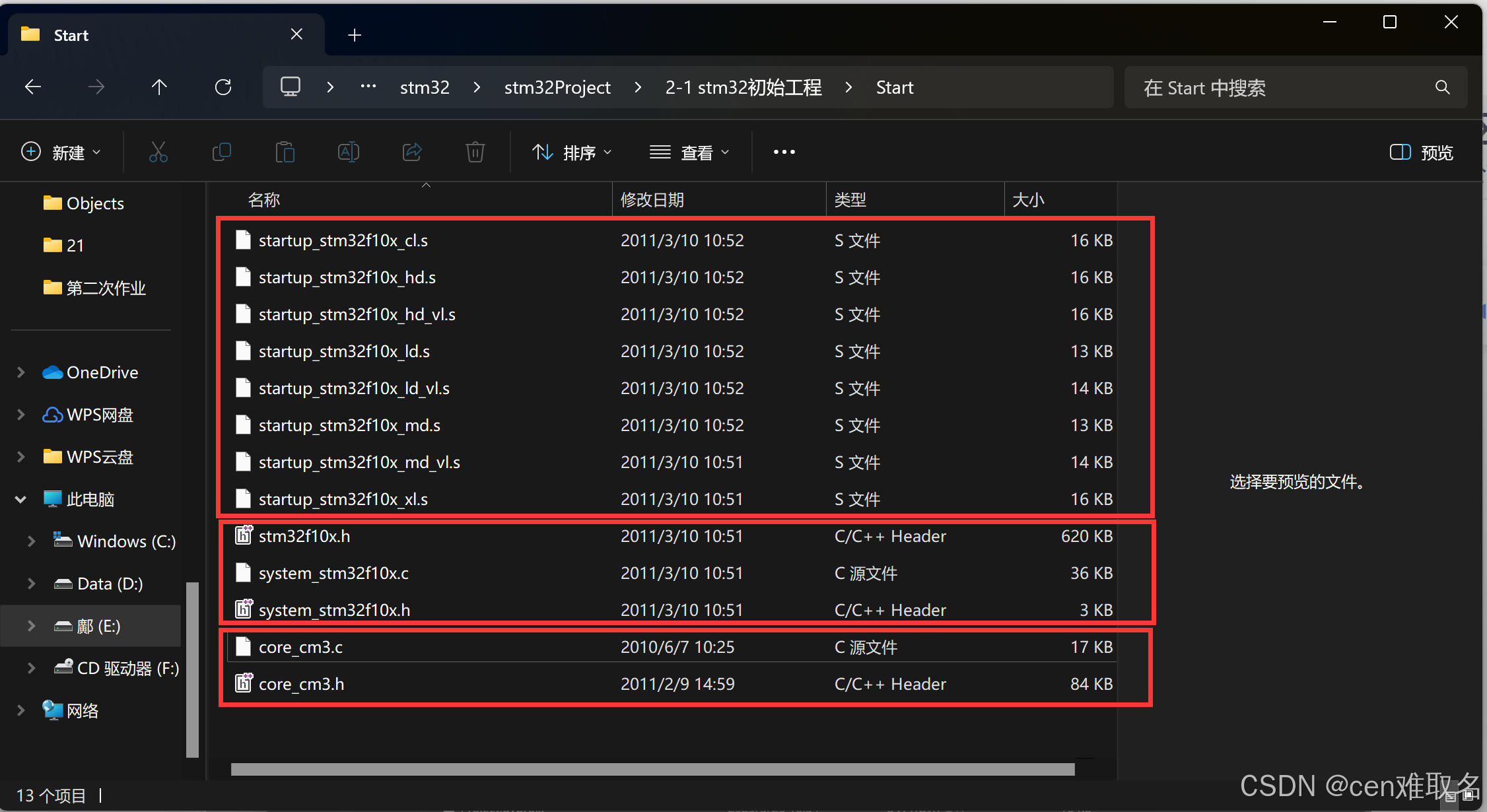

5.1 对Start文件夹：

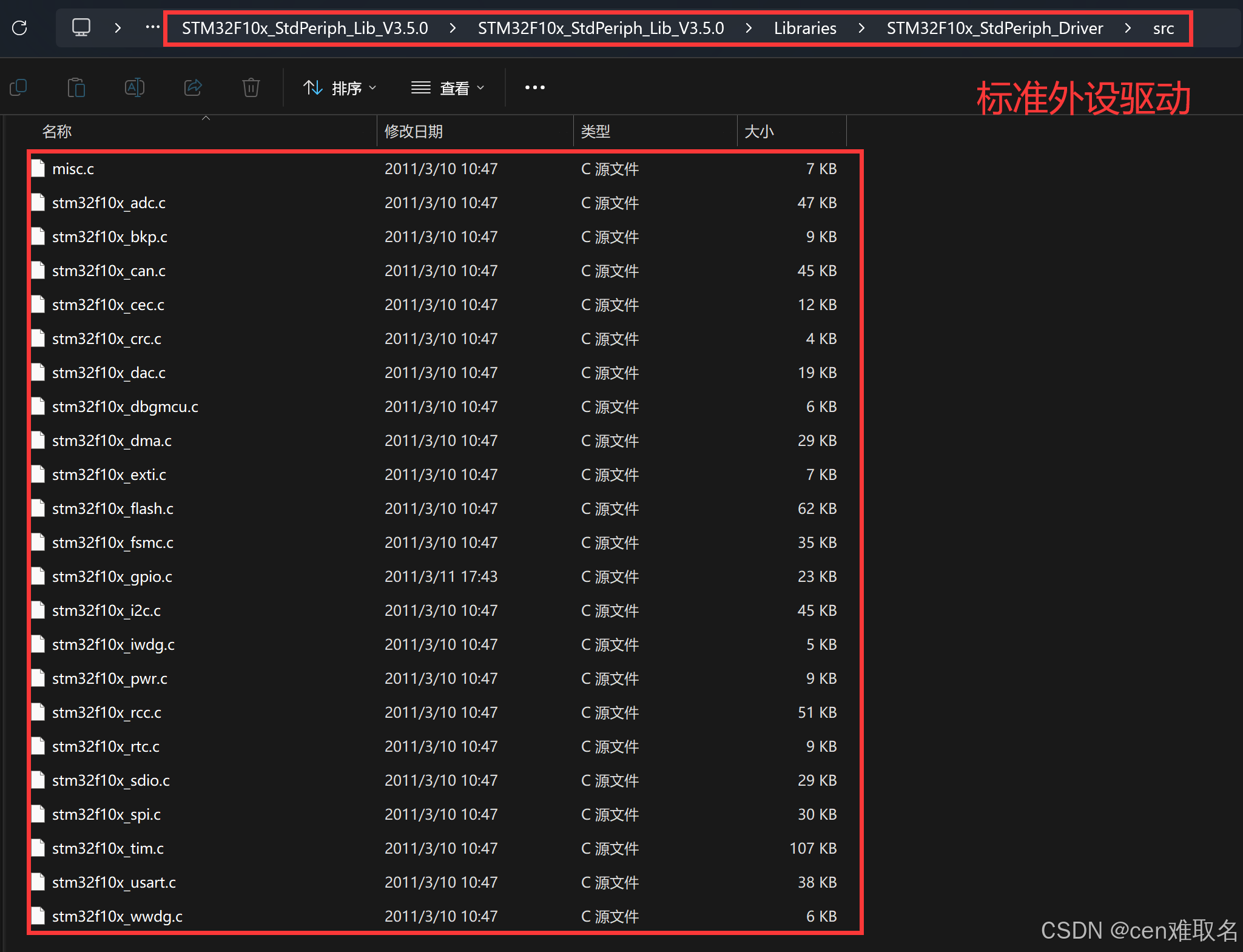

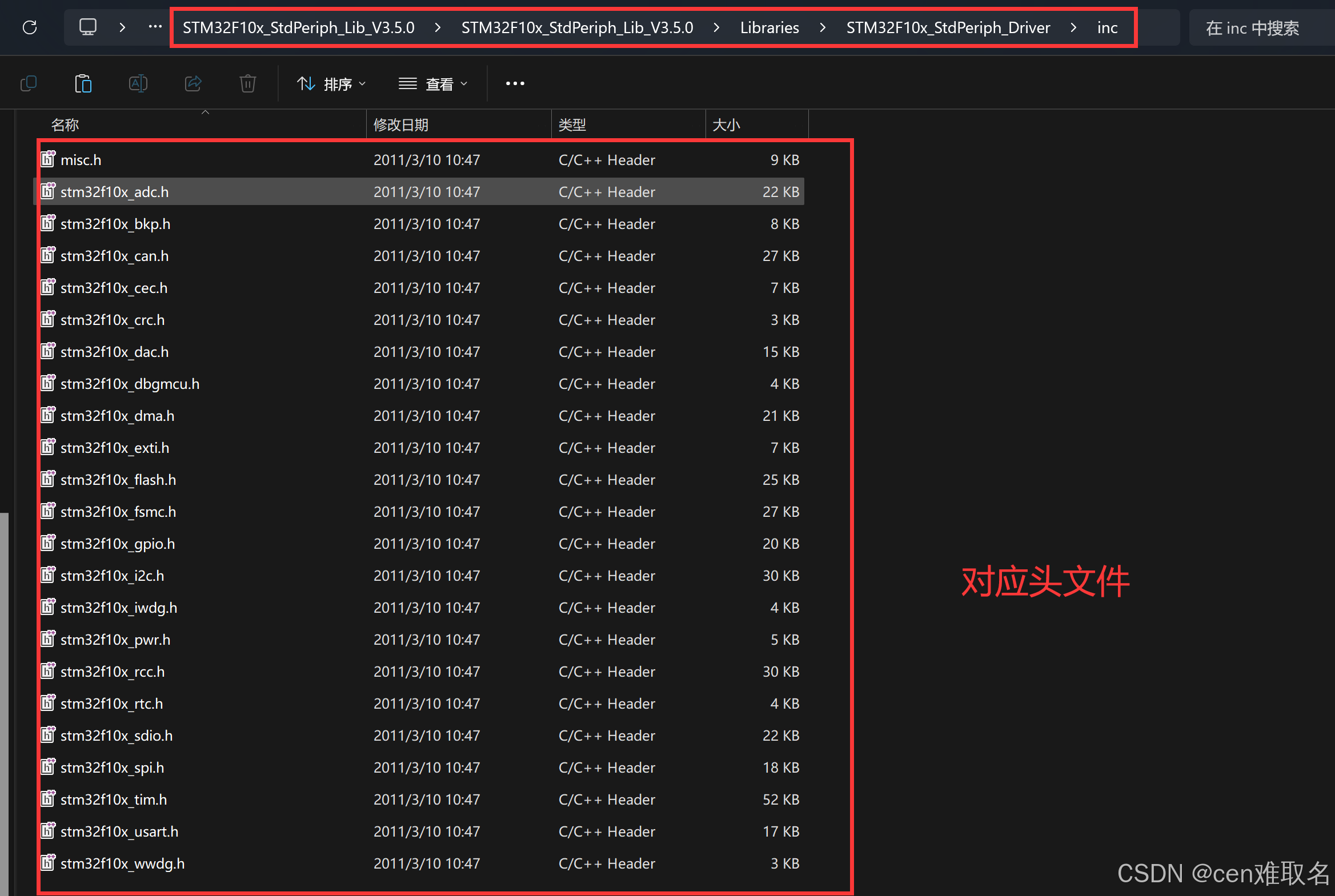

5.2 对Library：
由两部分组成

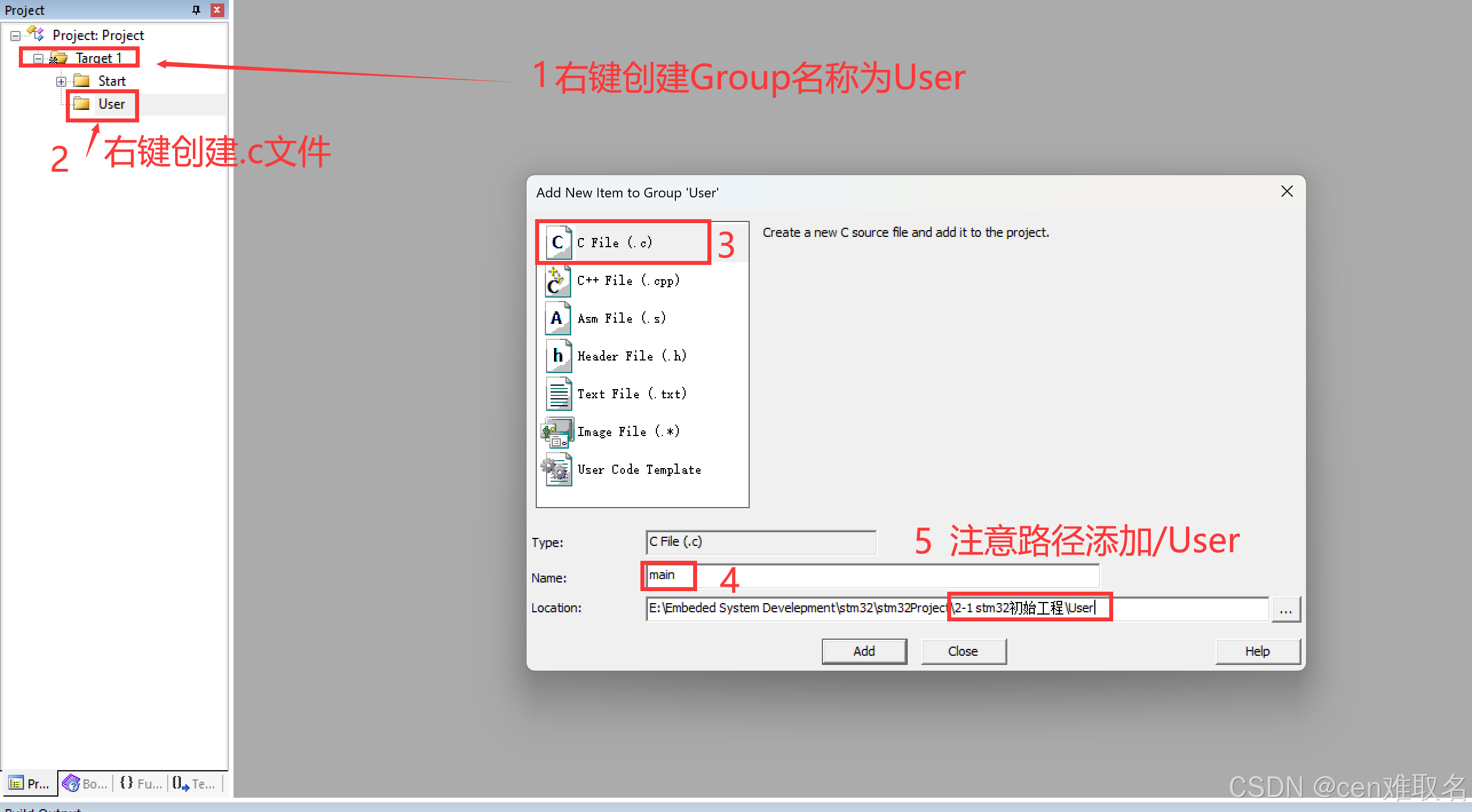

5.3 对User：
6、在keil中，添加文件

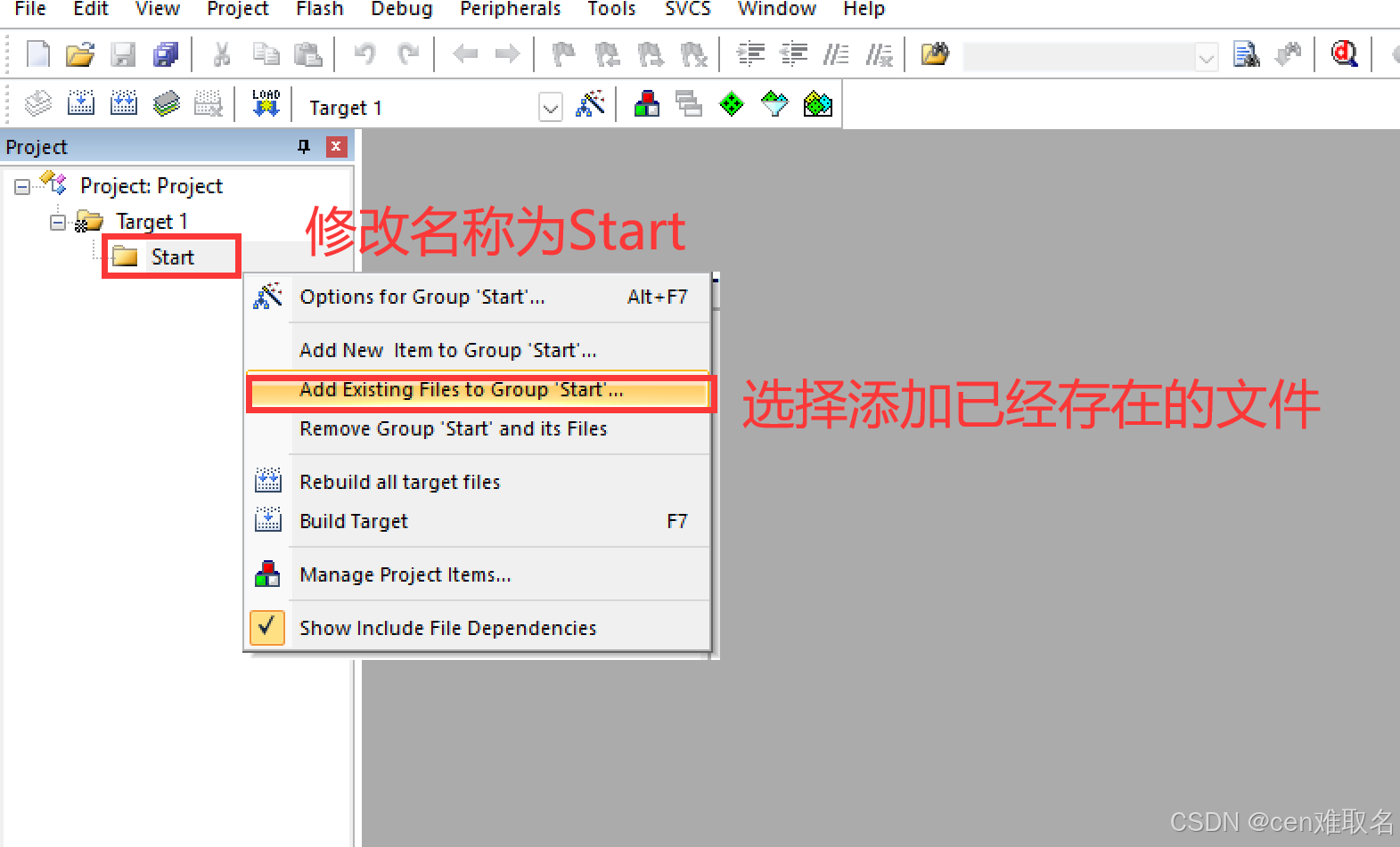

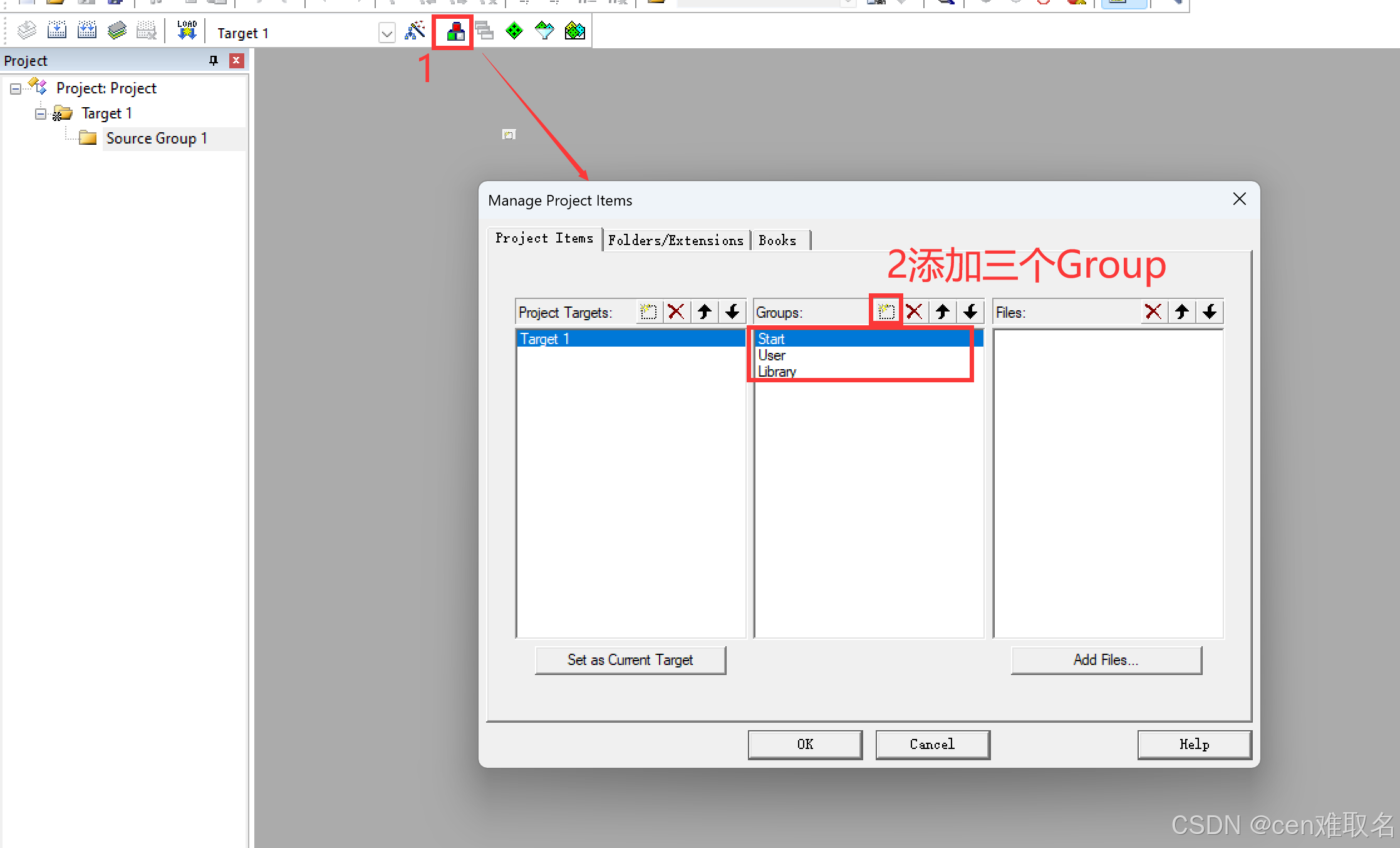

6.1 添加Group

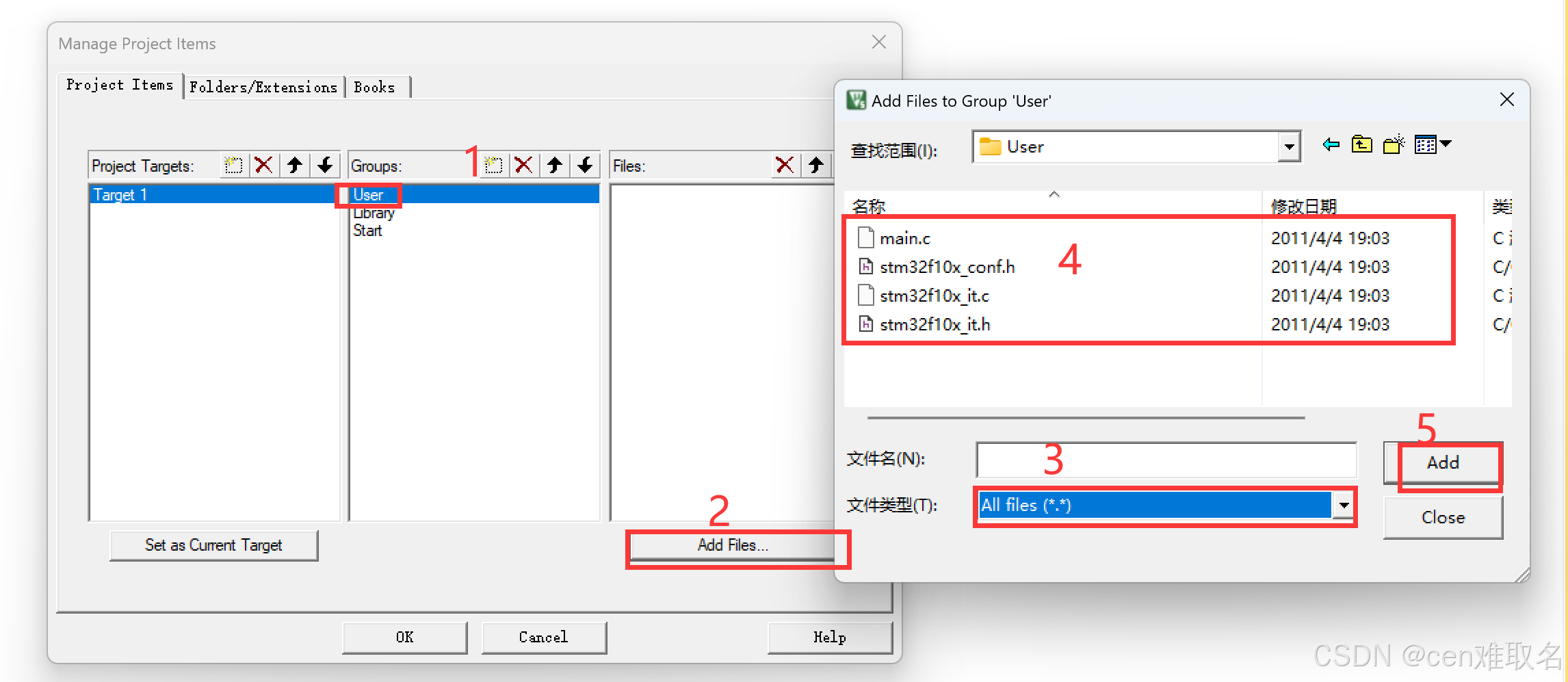

6.2 添加文件

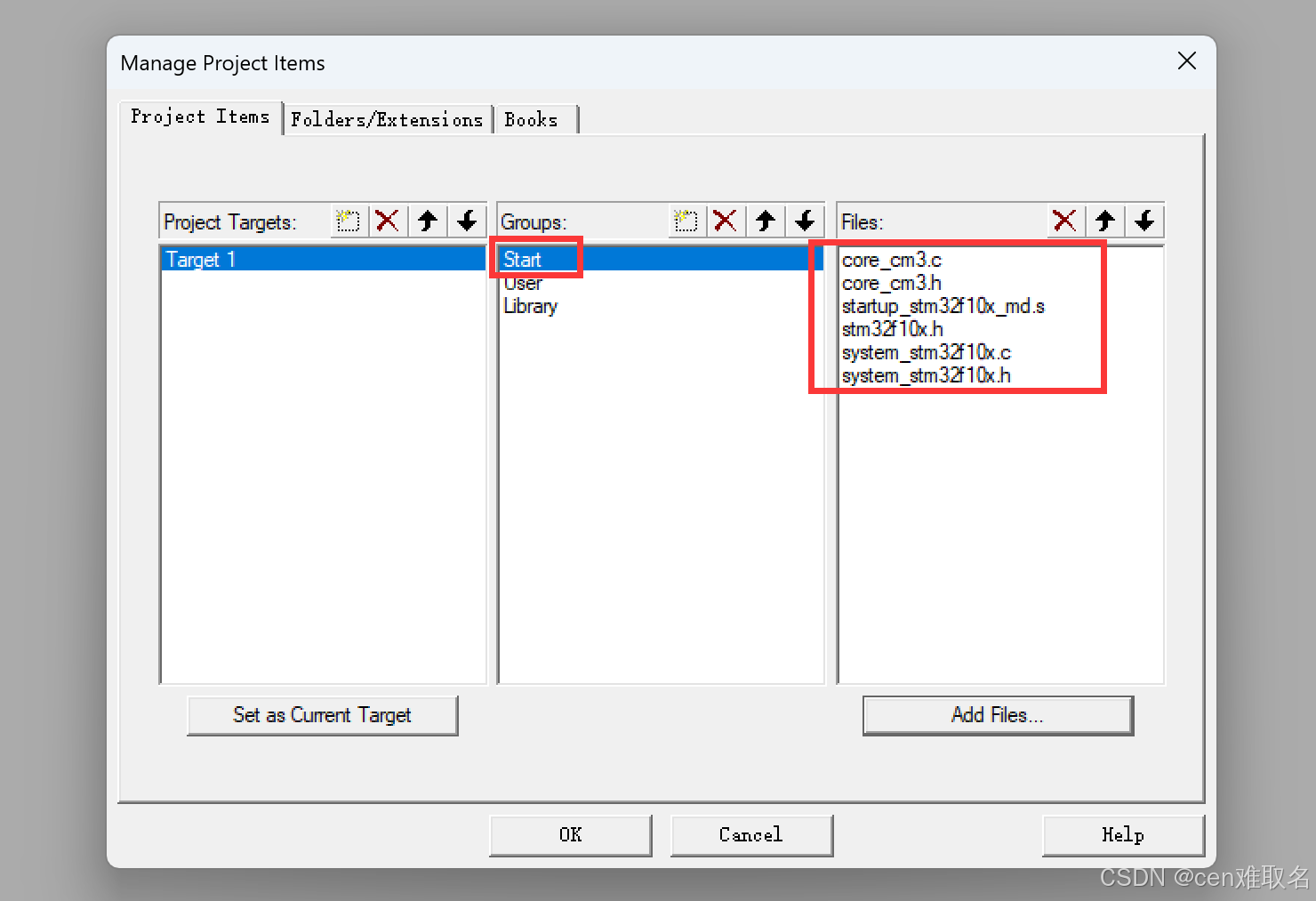

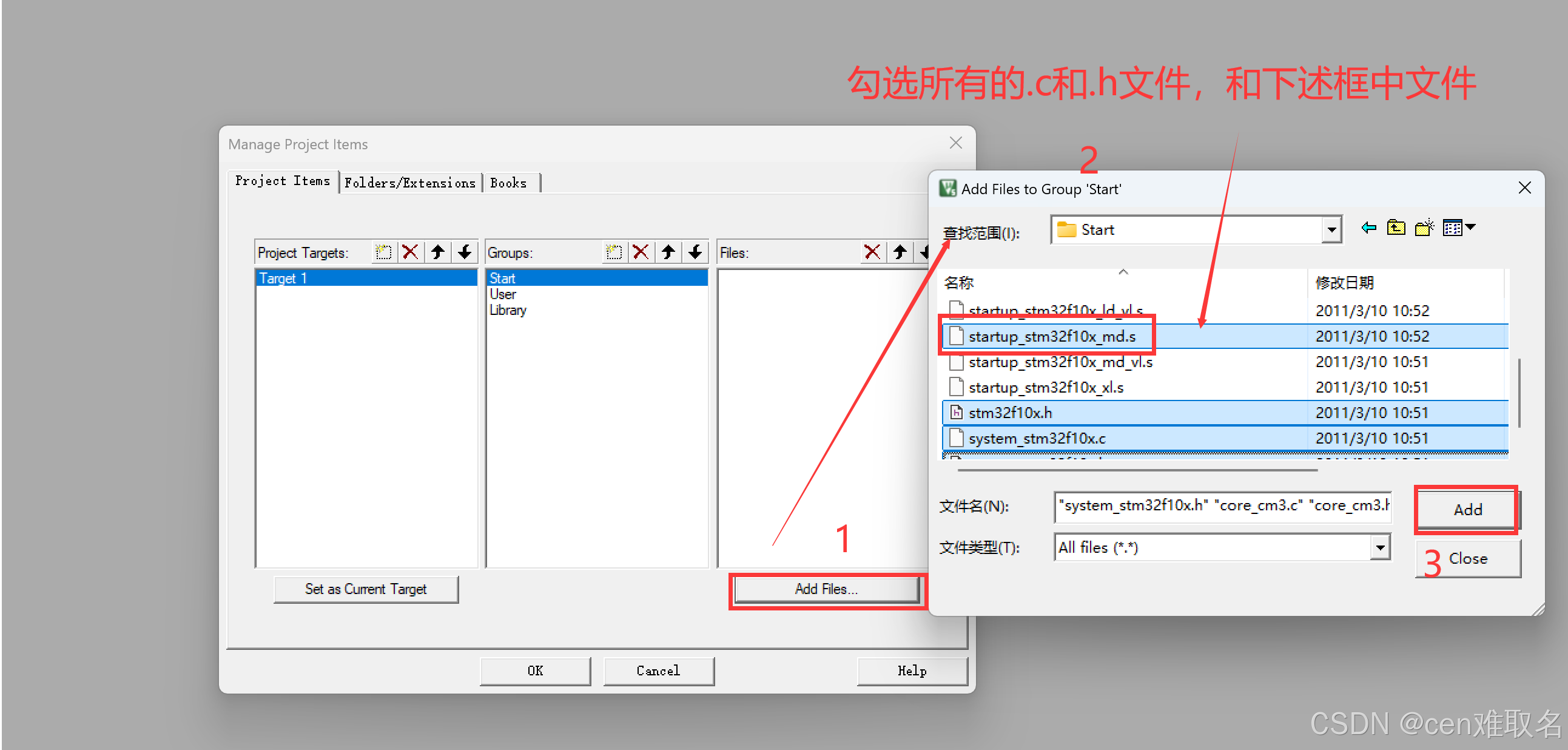

对Start：
效果图

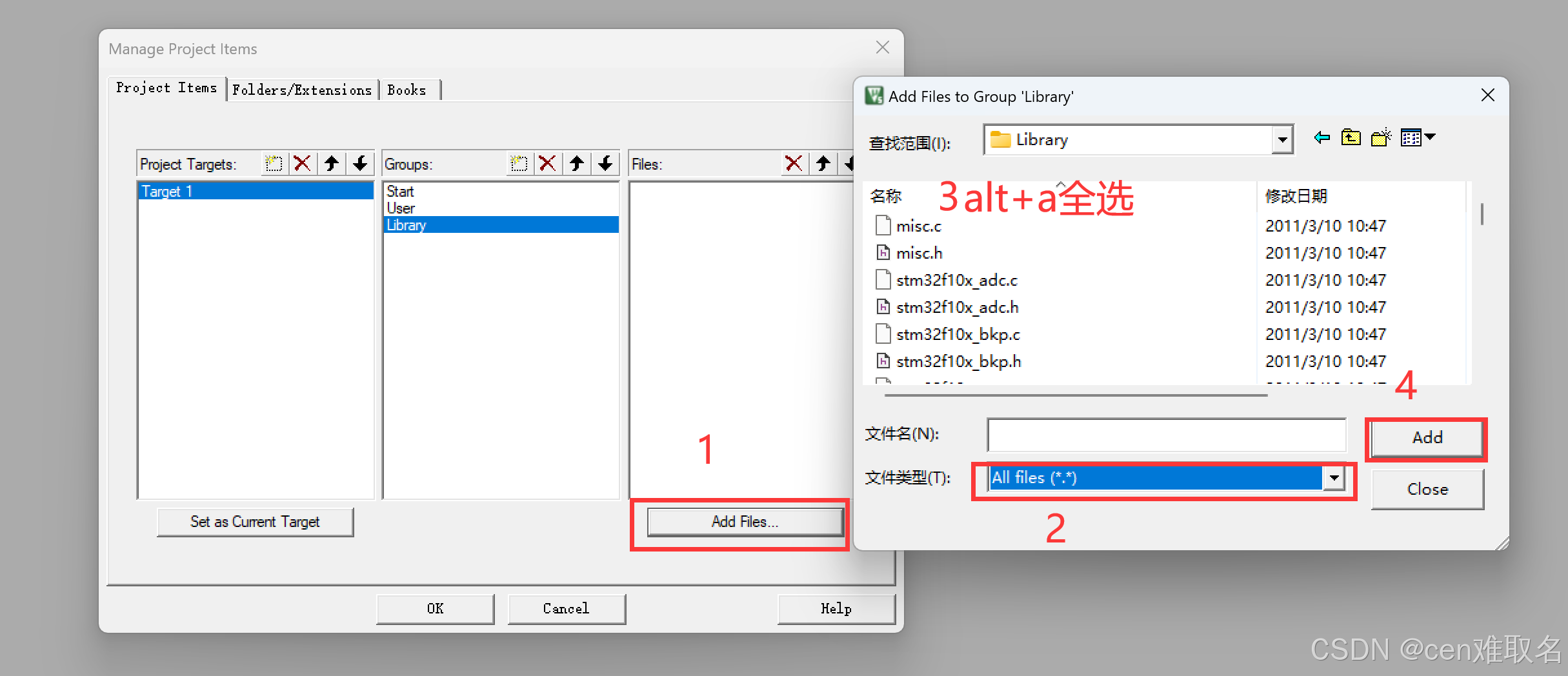

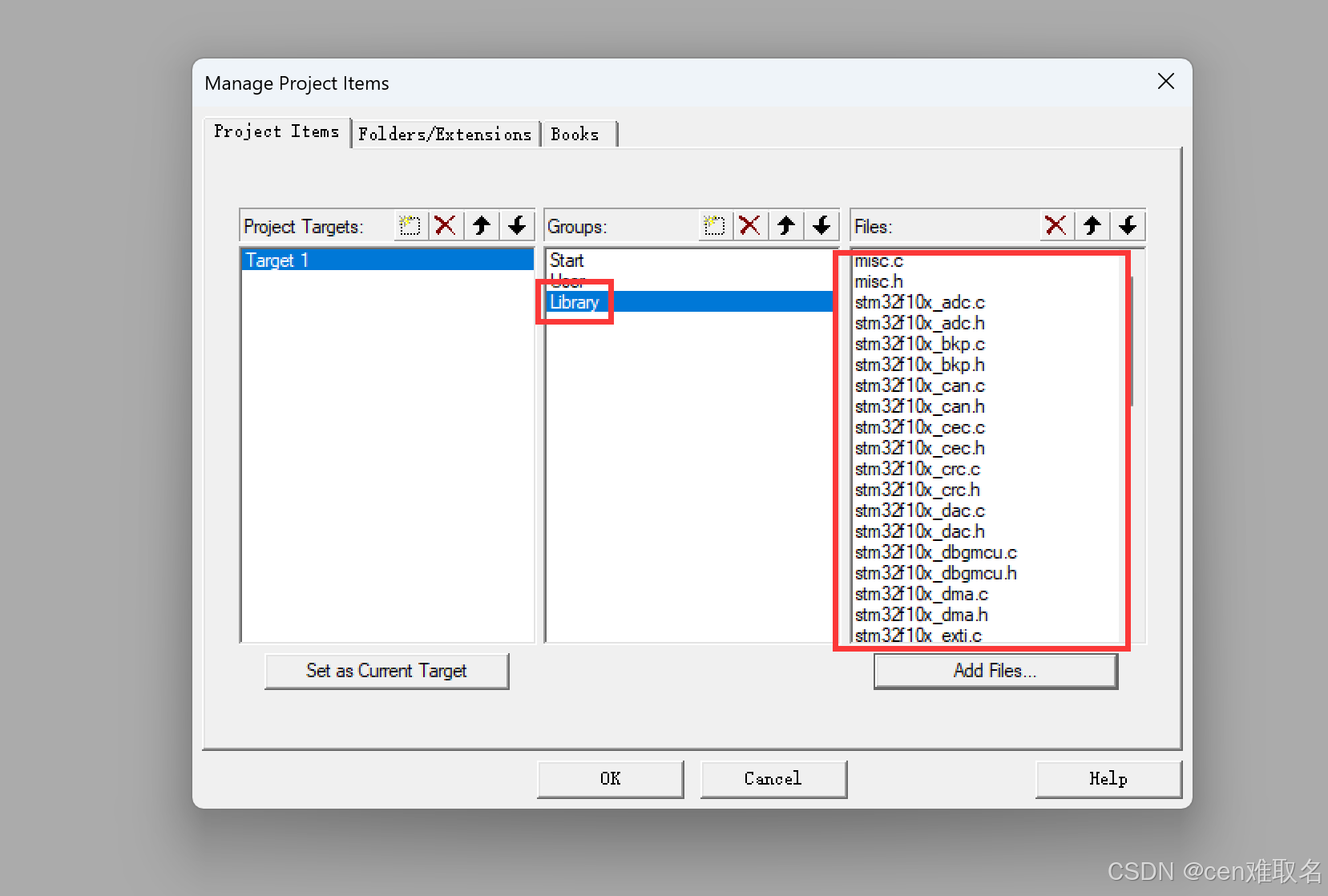

对Libarary：
效果图

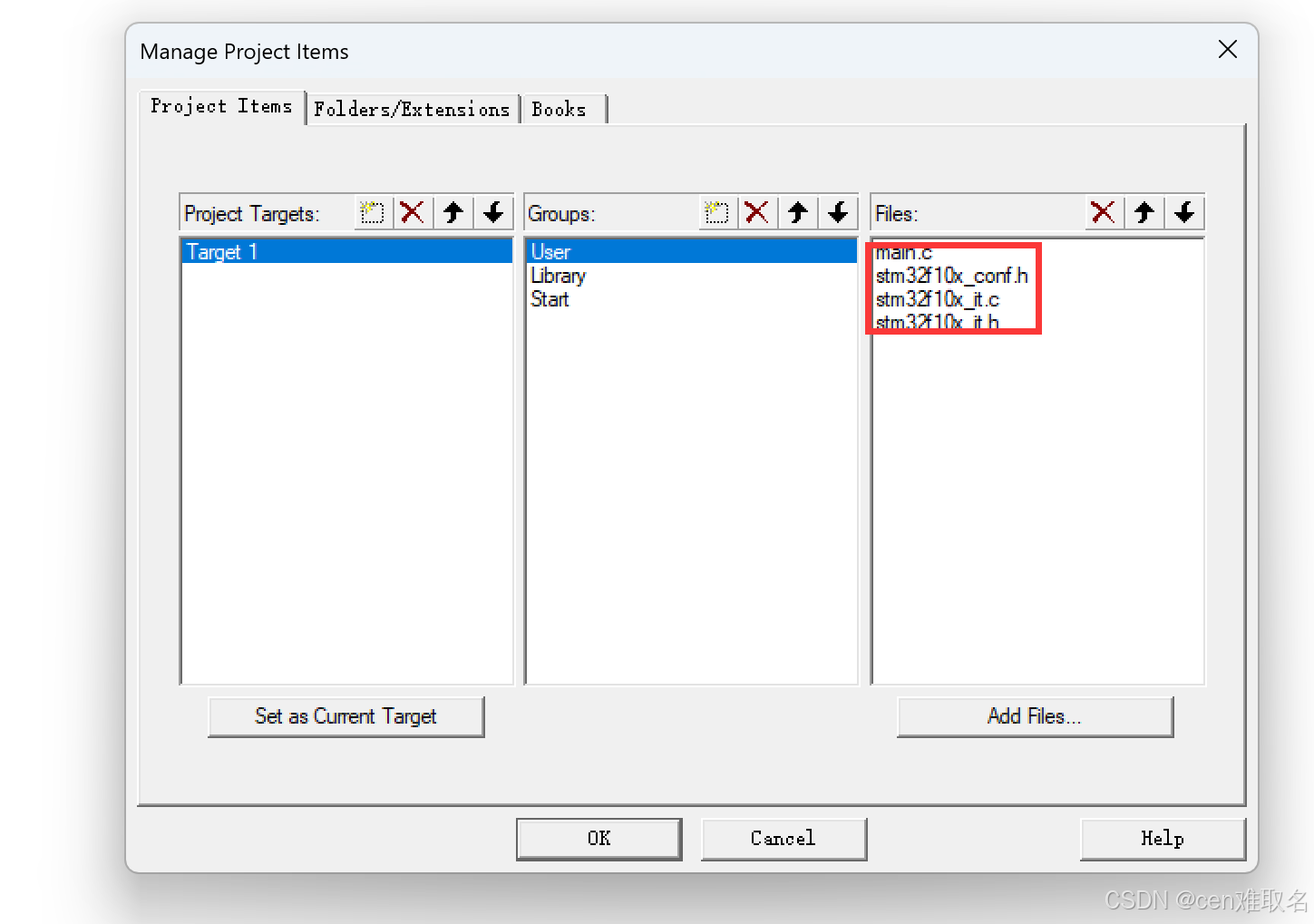

对User：
效果图

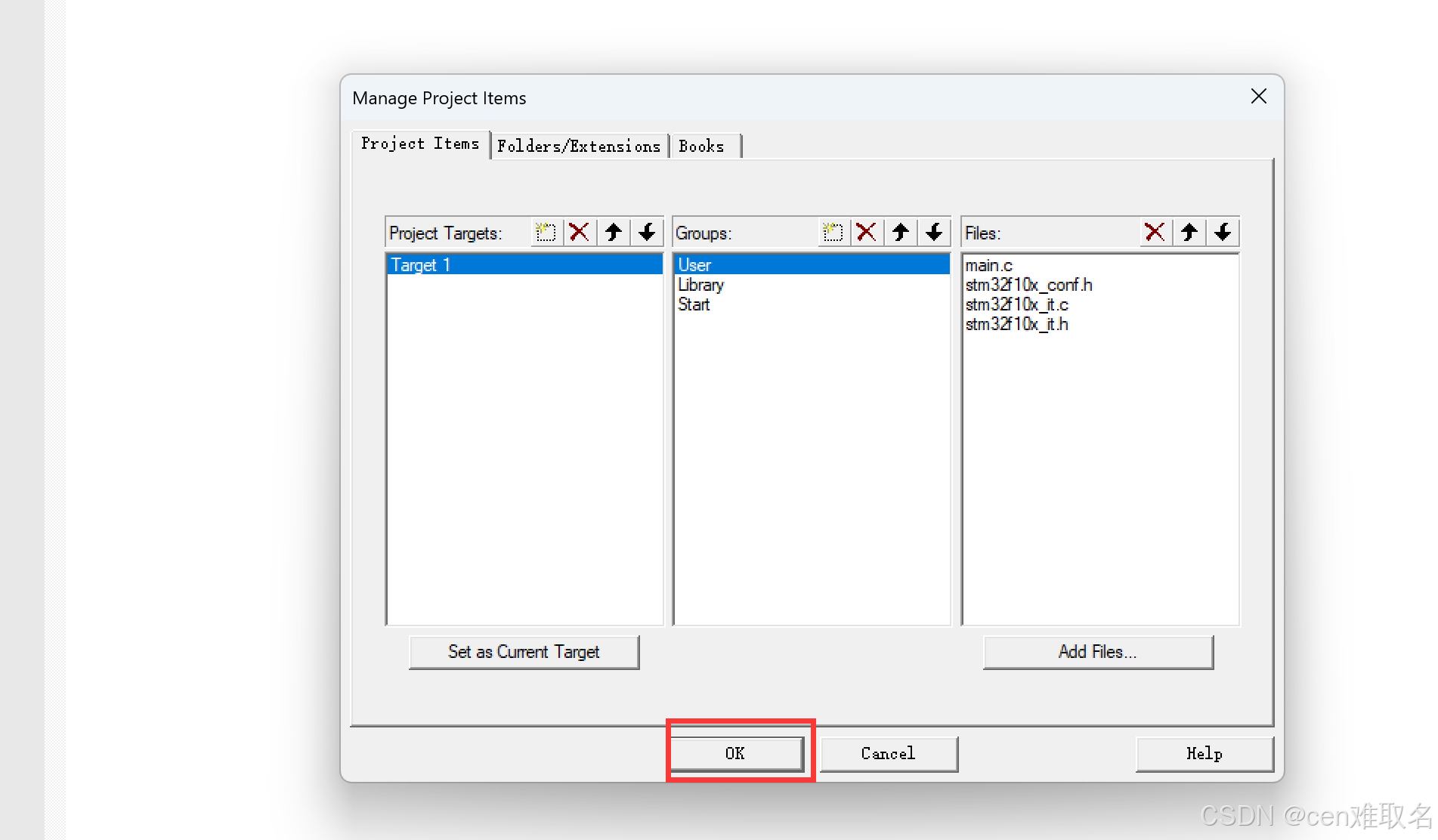

最后一定点击OK
将导入的main.c清空

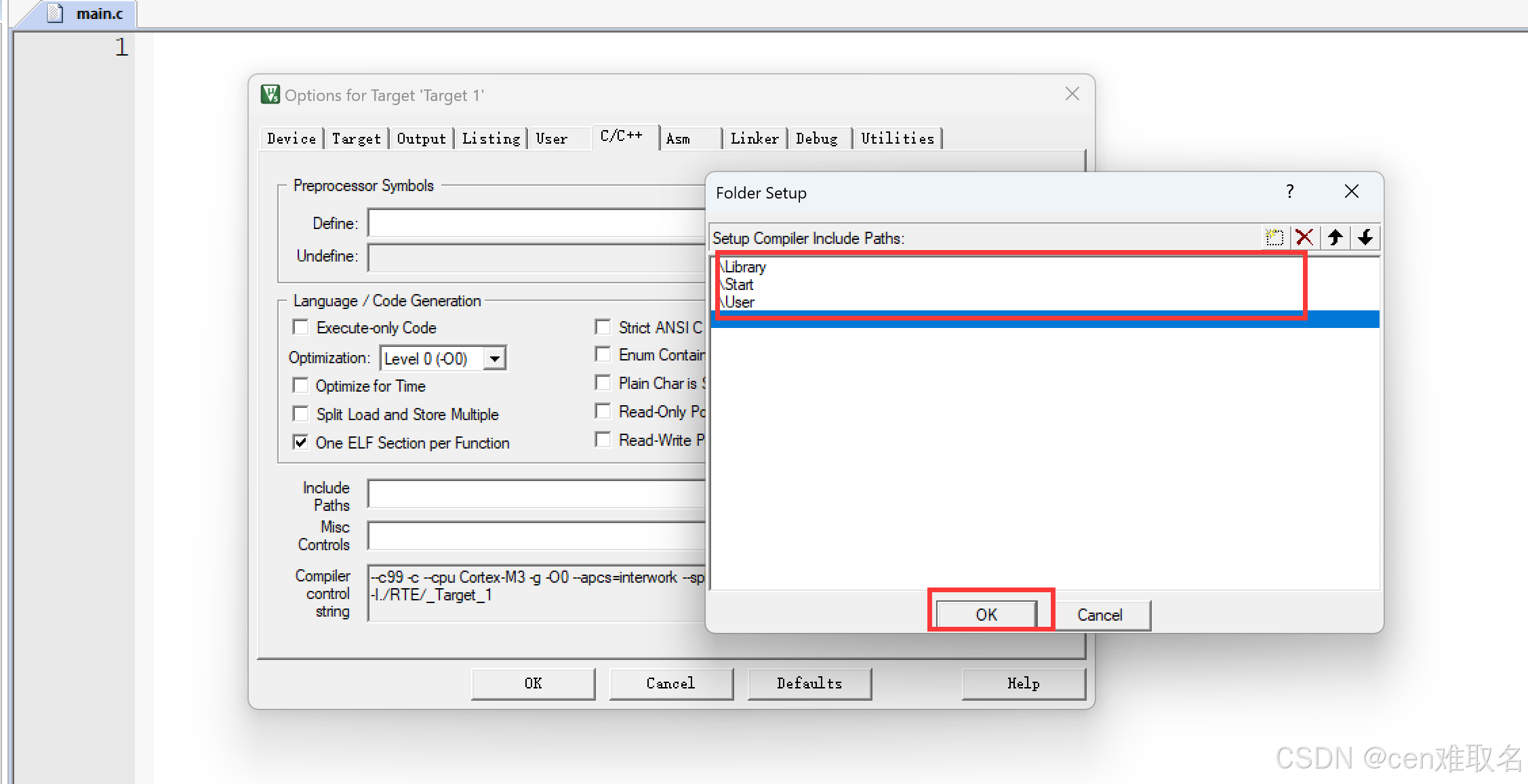

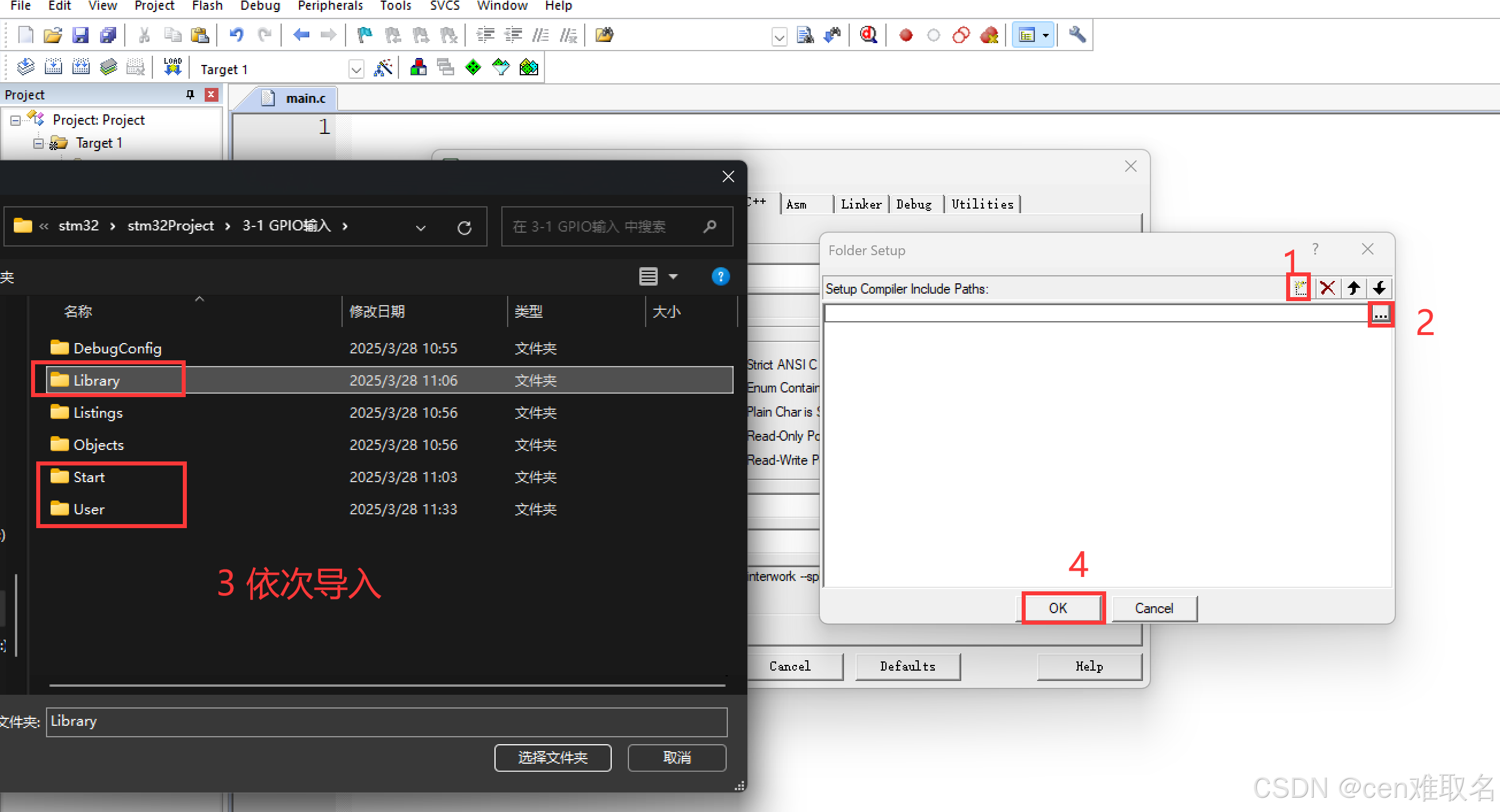

7、配置路径
效果图
7、配置宏：USE_STDPERIPH_DRIVER

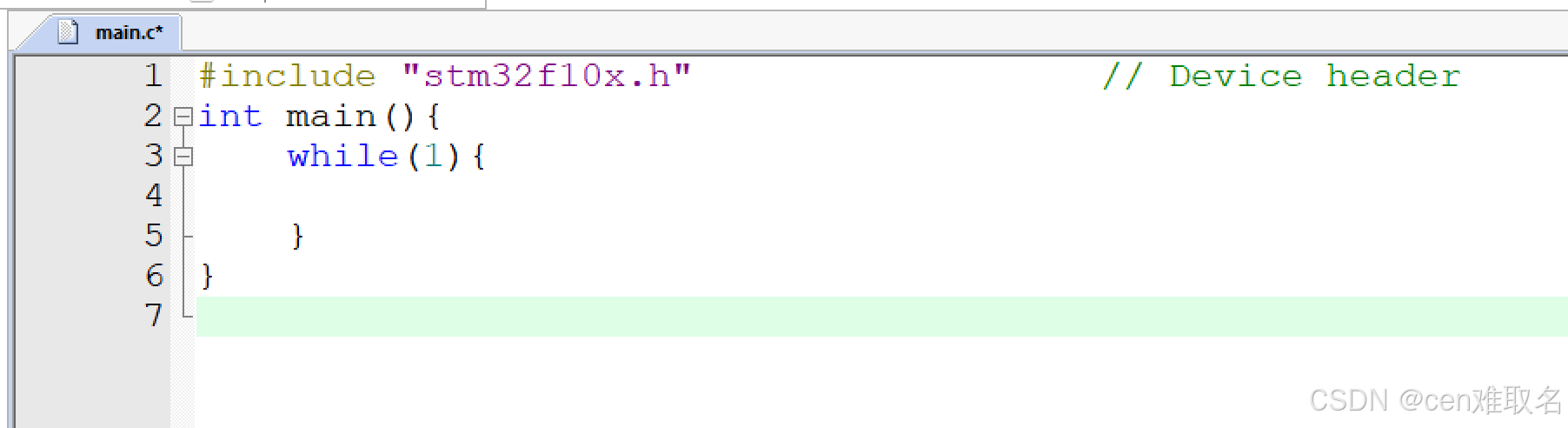

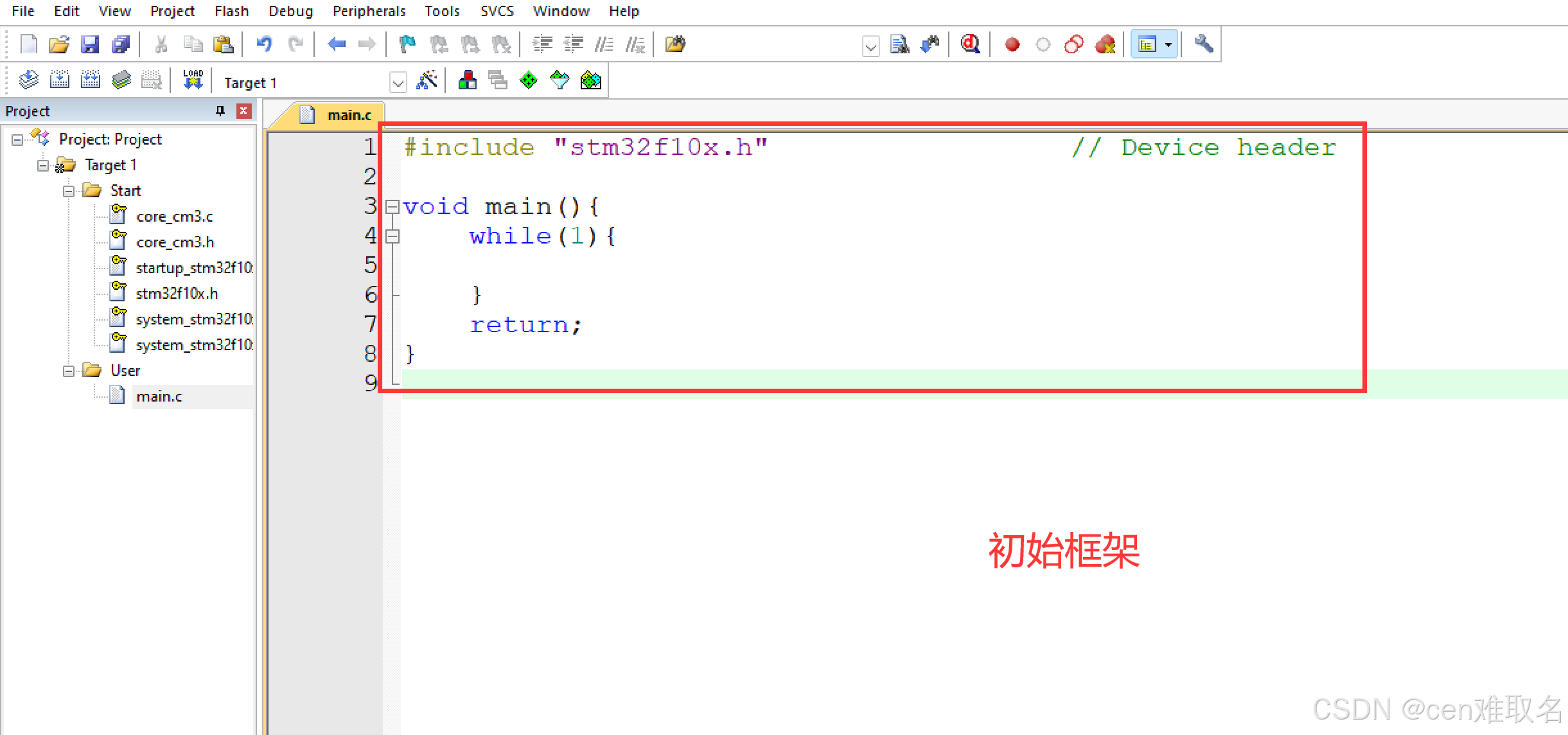

8、初始main.c
#include "stm32f10x.h" // Device header
int main(){
while(1){
}
}

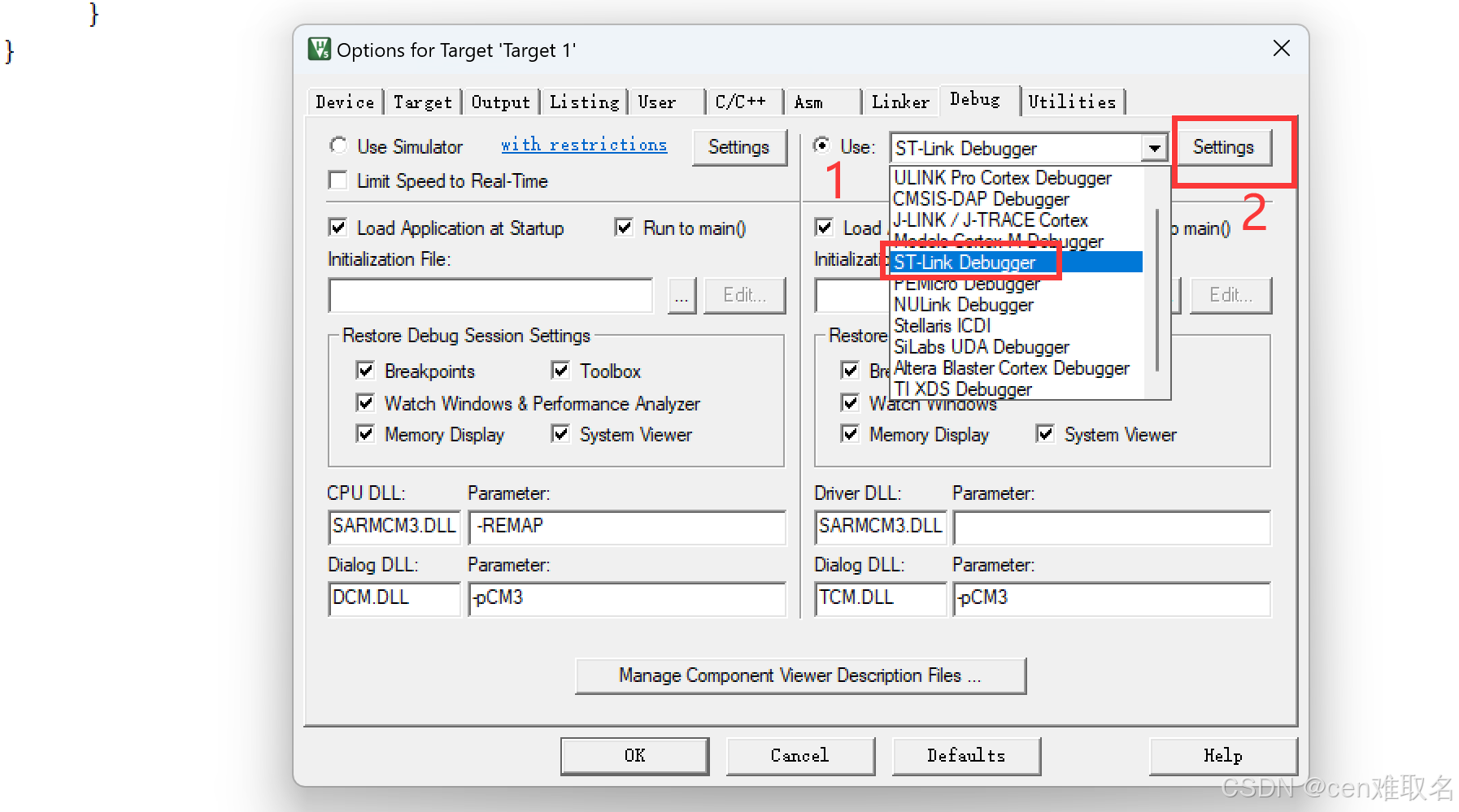

9、配置仿真 ST-Link

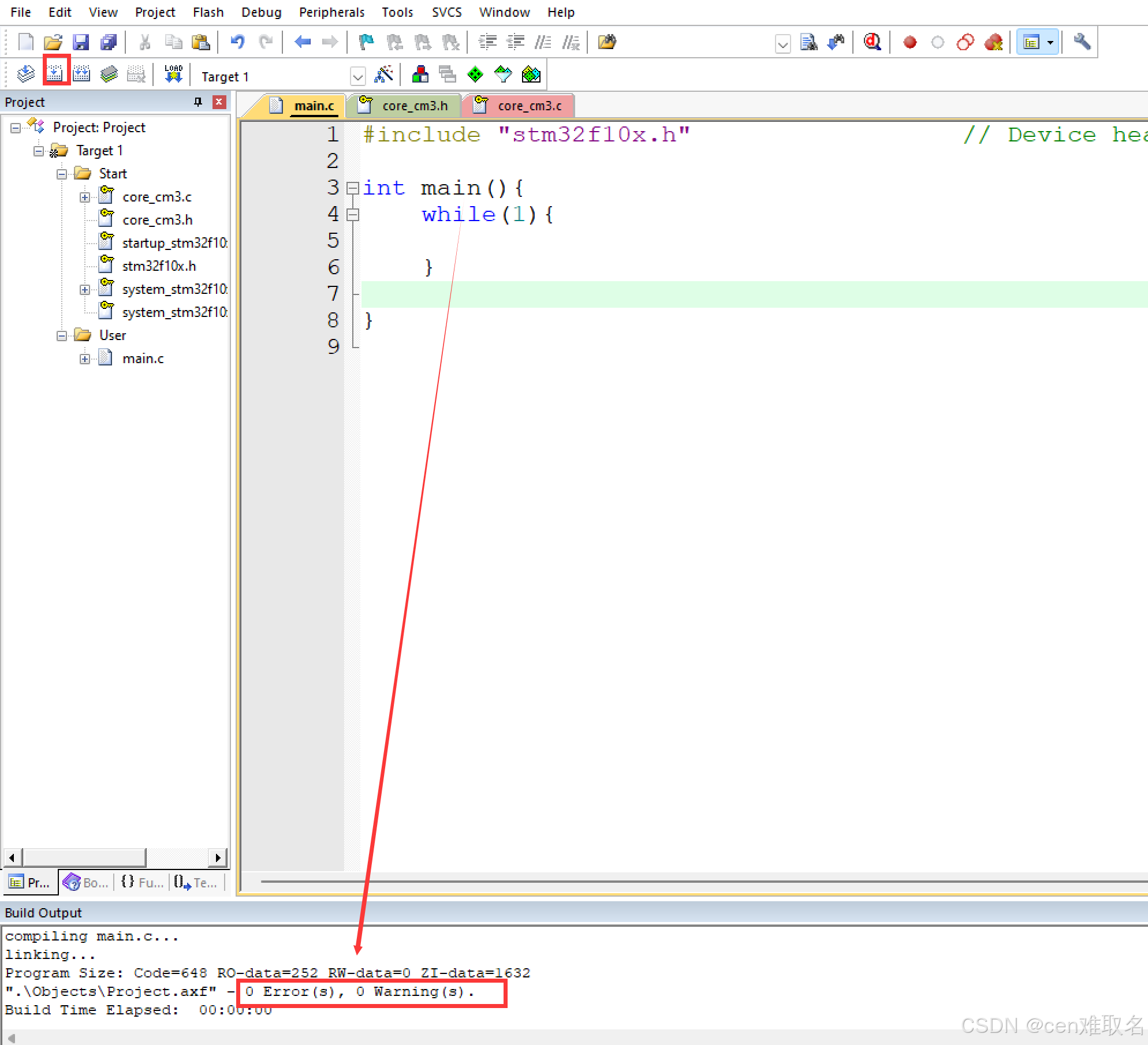

10、编译结果
11、小工具：删除编译产生的中间文件，缩小空间便于传递压缩包
keilkill.bat文件（缺图一张）
3.31
12、代码编写
（1）RCC外设库函数
常用函数
RCC/AHB外设时钟控制
RCC/APB1外设时钟控制
RCC/APB1外设时钟控制
void RCC_AHBPeriphClockCmd(uint32_t RCC_AHBPeriph, FunctionalState NewState);
void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState);
void RCC_APB1PeriphClockCmd(uint32_t RCC_APB1Periph, FunctionalState NewState);（2）GPIO库函数
此步骤包含选择GPIO工作模式、执行速度、控制端口（推挽输出模式、50MHz、pin0）
（3）GPIO库函数操作控制位
void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);//1
void GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);//0
void GPIO_WriteBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin, BitAction BitVal);
void GPIO_Write(GPIO_TypeDef* GPIOx, uint16_t PortVal);完整函数
#include "stm32f10x.h" // Device header
//目的：点亮PA0的LED
//步骤：
/*
1、RCC启用GPIOA时钟
2、初始化GPIOA
3、使用函数控制GPIOx位
*/
int main(){
//创建初始化对象
GPIO_InitTypeDef myGPIOA;
myGPIOA.GPIO_Pin = GPIO_Pin_0;
myGPIOA.GPIO_Mode = GPIO_Mode_Out_PP;//推挽输出
myGPIOA.GPIO_Speed = GPIO_Speed_50MHz;
//1、RCC开启始终
//RCC_APB2PeriphClockCmd接受两个参数
//第一个参数表明操作谁的时钟
//第二个参数表明使能或者禁止
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
//2、初始化GPIO
//两个参数 第一个标识操作哪个外设GPIOx
GPIO_Init(GPIOA,&myGPIOA);
//3、外设函数操作
//GPIO_ResetBits(GPIOA,GPIO_Pin_0);//0 亮
//GPIO_SetBits(GPIOA,GPIO_Pin_0);//1
//GPIO_WriteBit(GPIOA,GPIO_Pin_0,Bit_RESET);//0
//GPIO_WriteBit(GPIOA,GPIO_Pin_0,Bit_SET);//1
GPIO_Write(GPIOA,Bit_RESET);
while(1){
}
}

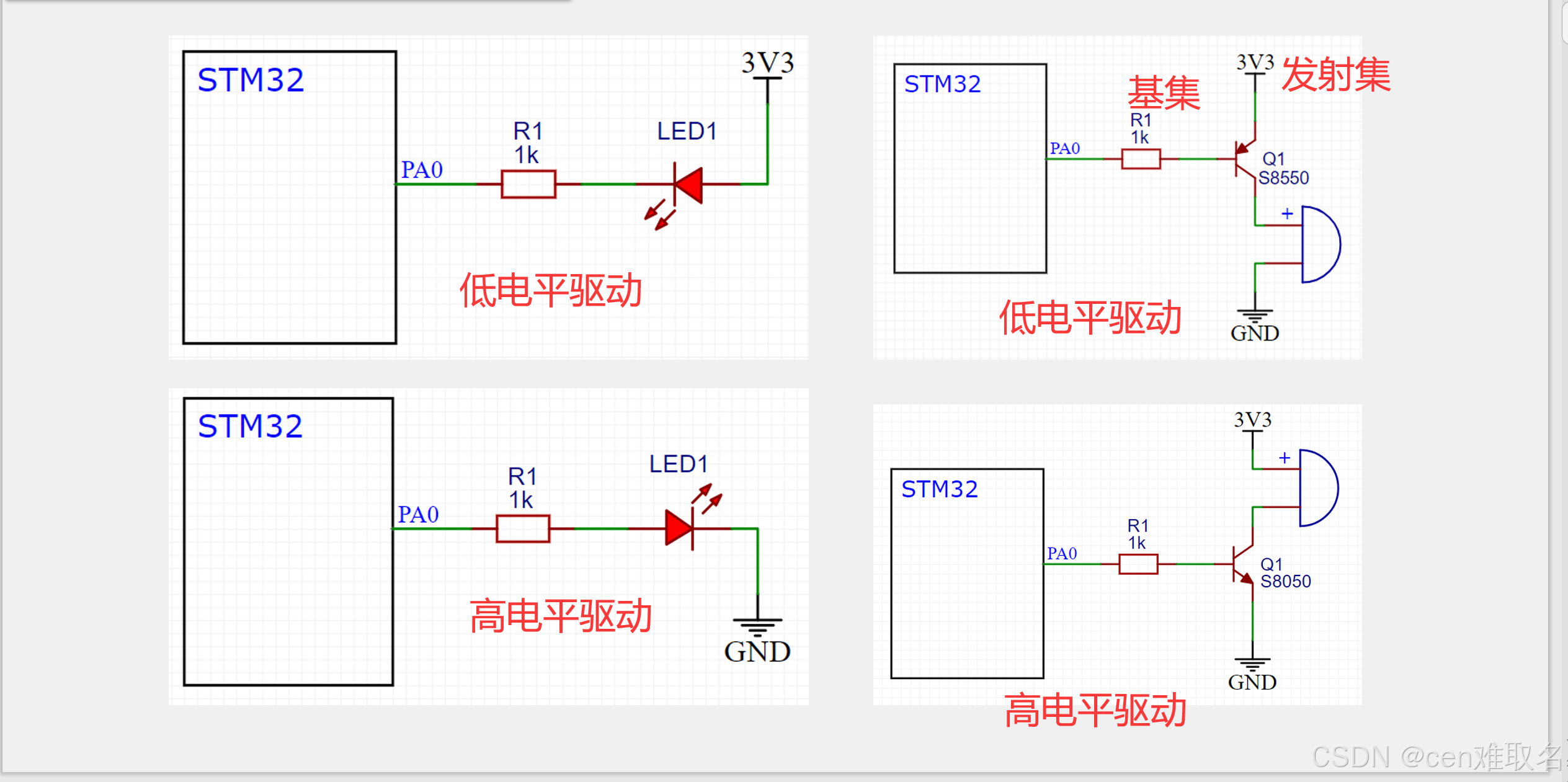

推挽输出：高低电平均可以
开漏输出：仅低电平
四、LED流水线
代码
#include "stm32f10x.h" // Device header
#include "Delay.h"
//步骤：
/*
1、RCC启用GPIOA时钟
2、初始化GPIOA
3、使用函数控制GPIOx位
*/
int main(){
//创建初始化对象
GPIO_InitTypeDef myGPIOA;
myGPIOA.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1;
myGPIOA.GPIO_Mode = GPIO_Mode_Out_PP;//推挽输出
myGPIOA.GPIO_Speed = GPIO_Speed_50MHz;
//1、RCC开启始终
//RCC_APB2PeriphClockCmd接受两个参数
//第一个参数表明操作谁的时钟
//第二个参数表明使能或者禁止
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
//2、初始化GPIO
//两个参数 第一个标识操作哪个外设GPIOx
GPIO_Init(GPIOA,&myGPIOA);
//3、外设函数操作
while(1){
GPIO_Write(GPIOA,~0x0001);//0000 0000 0000 0001 低电平有效此时
Delay_s(1);
GPIO_Write(GPIOA,~0x0002);//0000 0000 0000 0010 低电平有效此时
Delay_s(1);
}
}
五、蜂鸣器
代码
#include "stm32f10x.h" // Device header
#include "Delay.h"
//目的：蜂鸣器B10
//步骤：
/*
1、RCC启用GPIOX时钟
2、初始化GPIOX
3、使用函数控制GPIOx位
*/
int main(){
//创建初始化对象
GPIO_InitTypeDef myGPIOB;
myGPIOB.GPIO_Pin = GPIO_Pin_10;
myGPIOB.GPIO_Mode = GPIO_Mode_Out_PP;//推挽输出
myGPIOB.GPIO_Speed = GPIO_Speed_50MHz;
//1、RCC开启始终
//RCC_APB2PeriphClockCmd接受两个参数
//第一个参数表明操作谁的时钟
//第二个参数表明使能或者禁止
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
//2、初始化GPIO
//两个参数 第一个标识操作哪个外设GPIOx
GPIO_Init(GPIOB,&myGPIOB);
//3、外设函数操作
while(1){
GPIO_ResetBits(GPIOB,GPIO_Pin_10);
Delay_ms(1000);
GPIO_SetBits(GPIOB,GPIO_Pin_10);
Delay_ms(3000);
GPIO_ResetBits(GPIOB,GPIO_Pin_10);
Delay_ms(100);
}
}
至此基本结束！
