文档功能介绍
本文档所描述的为文件的烧写固化，利用spi芯片将程序固化带芯片上，可以让开发板在重新上电时也可以跑程序。我们所使用的芯片型号为mt25qu256-spi-x1_x2_x4.本次实验采用的在led_shift项目的基础上将流水灯程序固化到flash芯片上，当再次上电时，FPGA直接在flash芯片上读取程序运行。
硬件资源
我们通过在官方网站上查数据手册查出该芯片的位流长度为123449056bits，官方给出的最小flash的配置内存为128Mb，如图2-1所示
 |

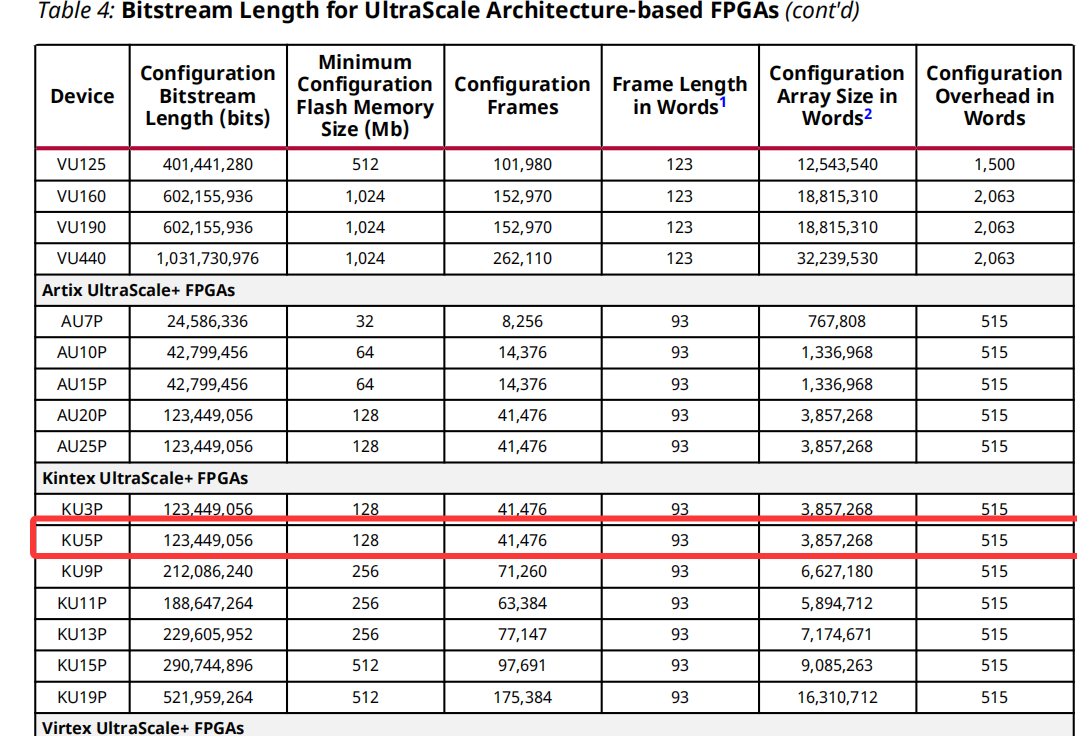

| 图2-1 官方文件截图 |
而我们使用的mt25qu256的Quad-SPI FLASH芯片他有256Mb的内存已经超出官方所给的2倍，所以以经足够FPGA使用。该芯片使用1.8VCMOS标准电压。由于 QSPI FLASH 的非易失特性，在使用中它可以存储 FPGA 的配置 Bin 文件以及其它的用户数据文件。如图2-2所示。
 |

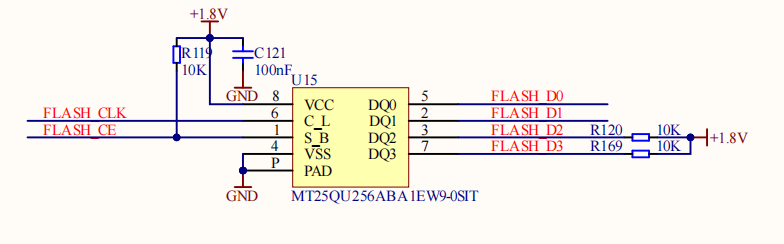

| 图2-2 Quad-SPI FLASH芯片原理图 |
由于他主要功能是存储 FPGA 的配置 Bin 文件，当重新上电时FPGA从中读取文件运行程序。所以该芯片的引脚都是与FPGA芯片直接连接。如图2-3所示
 |

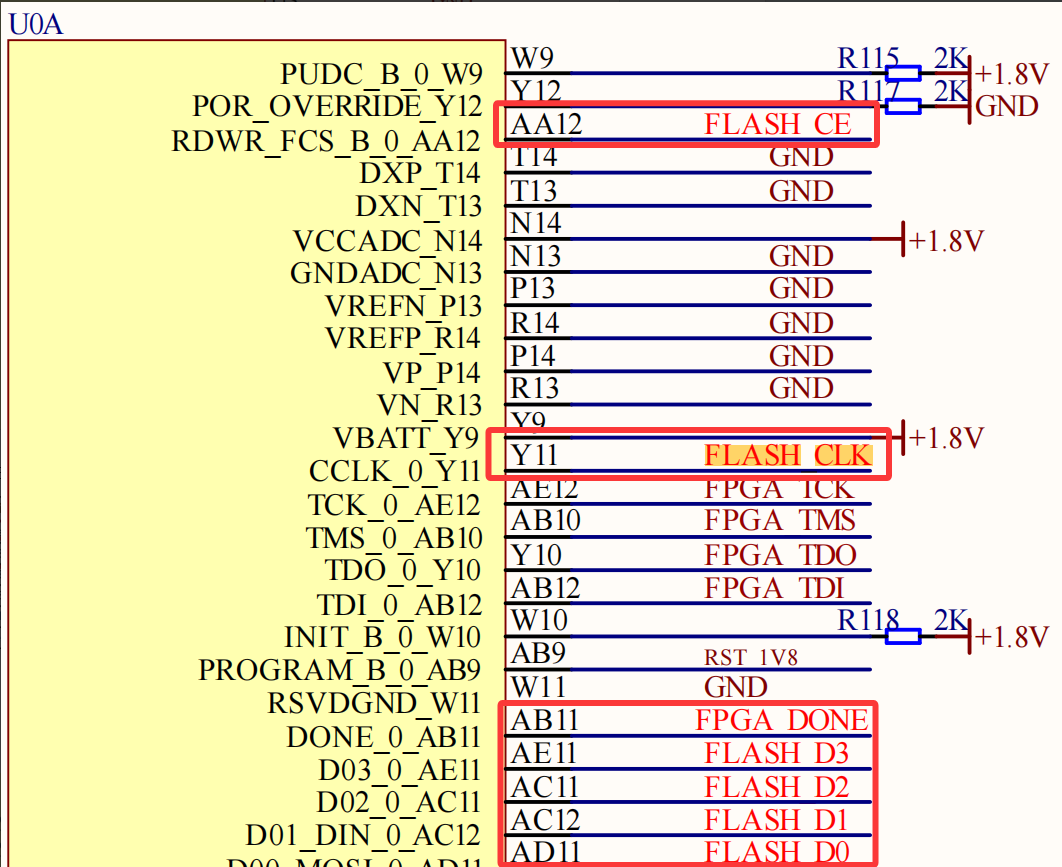

| 图2-3 Quad-SPI FLASH芯片与FPGA的引脚配置 |
根据查找官方的数据手册得知，M0.M1.M2这三脚的配置是将SPI模式设置为主模式（GND为低电平，+1.8V为高电平，配置为001），如图2-4，2-5所示
 |
| 图2-4 原理图配置 |
 |
| 图2-5 官方提供的配置表格 |
生成bin文件
将下列代码加入到pin.xdc文件中
set_property BITSTREAM.CONFIG.SPI_BUSWIDTH 4 [current_design]
set_property CONFIG_MODE SPIx4 [current_design]
set_property BITSTREAM.CONFIG.CONFIGRATE 51.0 [current_design]
set_property BITSTREAM.GENERAL.COMPRESS TRUE [current_design]
set_property BITSTREAM.CONFIG.UNUSEDPIN Pullup [current_design]

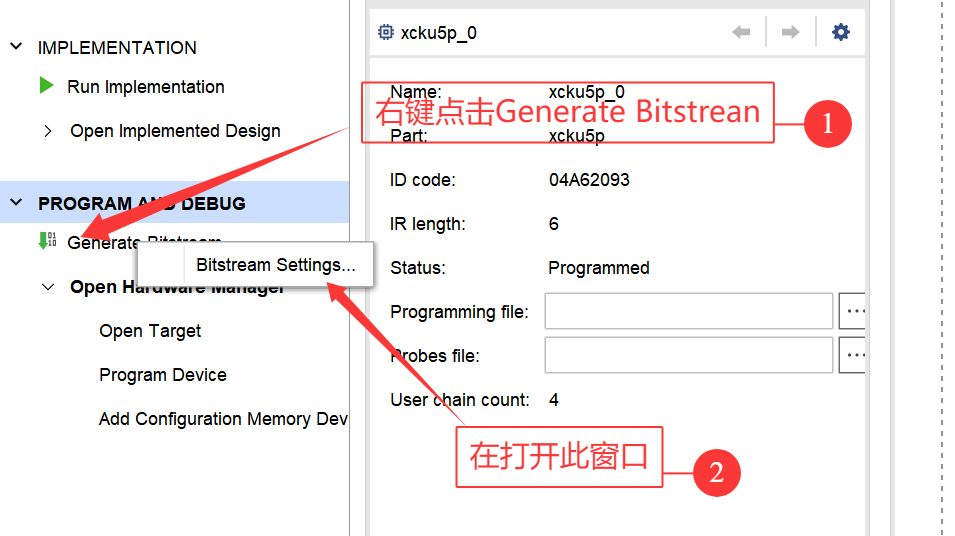

右键打开Bitstream Settings窗口---> 双击打开Bitstream Serrings...，如图2-6所示
 |
| 图2-6 |
把bin_file勾选上---> 点OK，如图2-7所示
-raw_bitfile：生成未经封装的原始比特流文件（通常为.rbt或.bin），不包含头部信息。
-mask_file：生成与比特流对应的掩码文件（用于部分重配置或安全性操作）。
-no_binary_bitfile：不生成标准的二进制比特流文件（.bit）。
-bin_file*：生成二进制格式的比特流文件（*可能表示通配符命名或特定后缀）。
-readback_file：生成回读文件（用于验证比特流是否正确写入硬件）。
-logic_location_file：生成逻辑单元位置信息文件（用于调试或布局分析）。
-verbose：启用详细输出模式，显示生成过程中的详细信息。
 |
| 图2-7 |

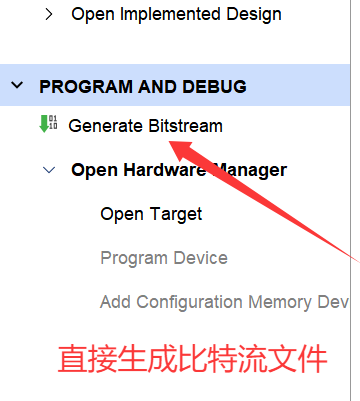

之后直接生成比特流文件，如图2-8所示
 |
| 图2-8 |
等比特流成功生成时，如图2-9所示
 |
| 图2-9 |

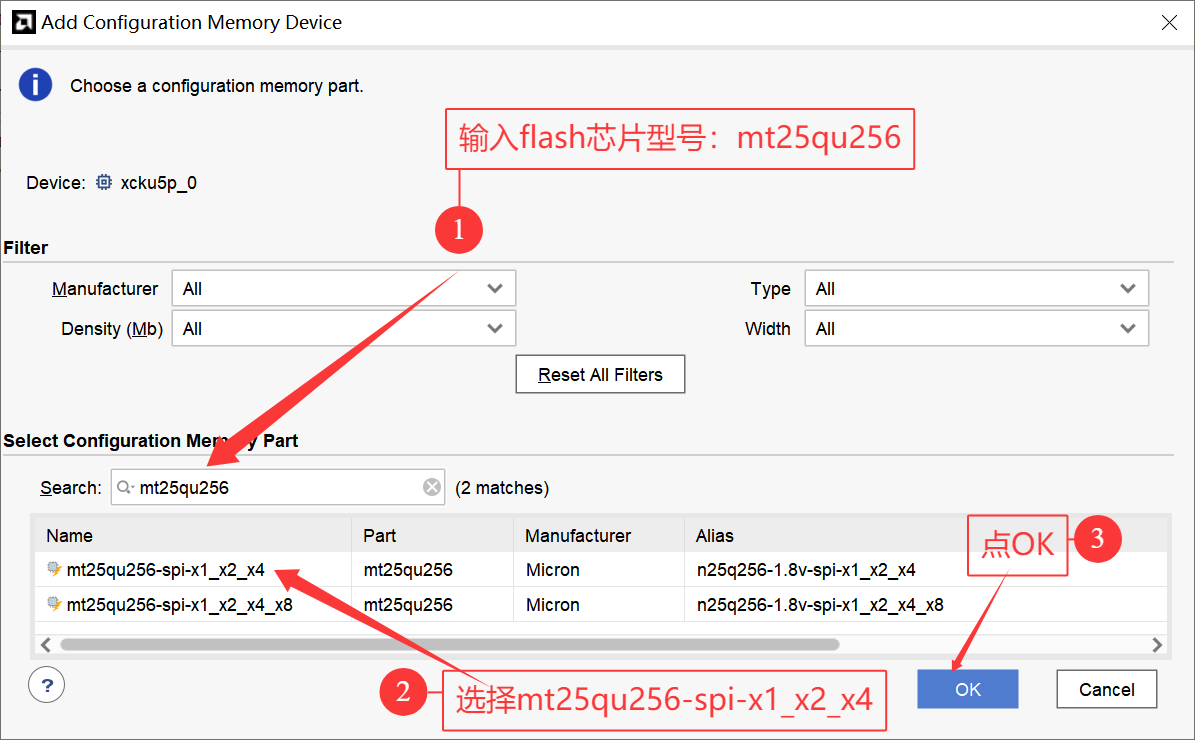

选择flash芯片型号mt25qu256-spi-x1_x2_x4
(特别注意不能选x8因为x8代表这两块flash芯片)如图2-10所示
 |
| 图2-10 |

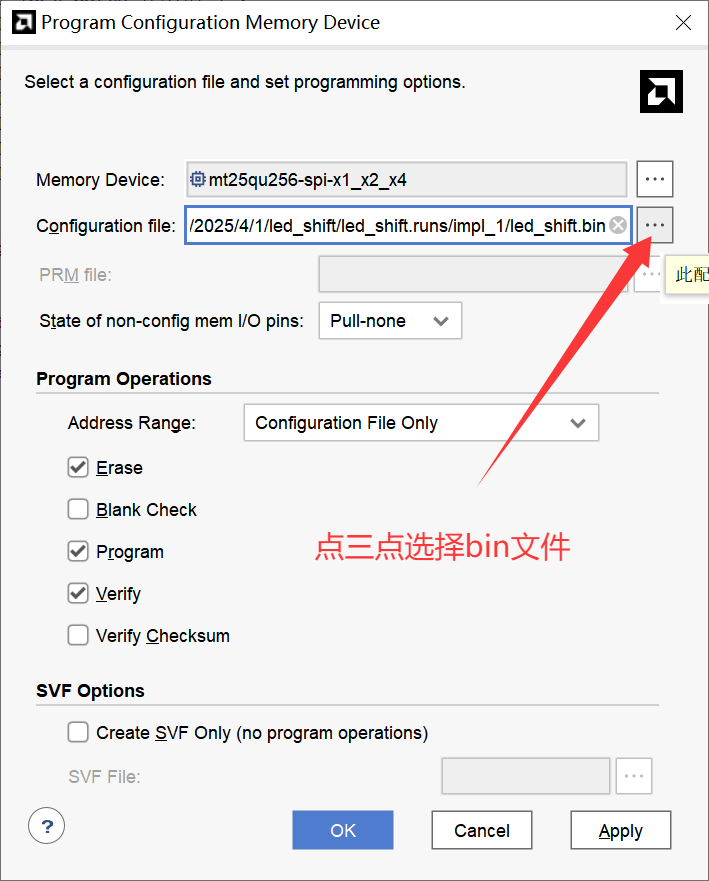

点开三个点打开文件夹选择bin文件---> ok
文件地址一般在runs/impl_1中，如图2-11所示
 |
| 图2-11 |
最后等flash烧写完成之后重新开启电源开关或者摁复位键(SW2)，当上电时ld10(dong)灯亮时就代表flash启动成功，开发板会按照固化的程序运行。
图2-12 这张图所展示的时没有加上xdc文件中的语句，bin文件高达15070K BYTE，并且不加那些语句，下载速度和启动速度会变成非常慢
 |
| 图2-12 没有加xdc代码的 |
这是加上语句后产生的bin文件，才3717K BYTE，缩小了将近4倍，如图2-22所示
 |
| 图2-22 加上xdc代码的内存 |
下面来解释一下这段代码的意思
set_property BITSTREAM.CONFIG.SPI_BUSWIDTH 4 [current_design]
设置 SPI 总线宽度为 4 位
set_property CONFIG_MODE SPIx4 [current_design]
使用 4 线 SPI 模式
set_property BITSTREAM.CONFIG.CONFIGRATE 51.0 [current_design]
配置时钟频率为 51.0 MHz。
set_property BITSTREAM.GENERAL.COMPRESS TRUE [current_design]
压缩生成的比特流文件
set_property BITSTREAM.CONFIG.UNUSEDPIN Pullup [current_design]
将未使用的 FPGA 引脚设置为 上拉（避免悬空导致不稳定）本文档所使用的例程与代码都在以下链接中
