引言
数据可视化是数据分析和决策过程中的重要环节。随着数据量的不断增长，如何高效地可视化大规模数据集成为了一个挑战。Qt Charts 提供了一个强大的工具集，用于创建直观的数据可视化图表。本文将探讨如何使用 C++ 和 Qt Charts 可视化大规模点集，并介绍几种优化方法以提高性能。
问题背景
在许多应用场景中，如地理信息系统（GIS）、金融数据分析和科学研究等，常常需要处理和可视化大规模点集。例如，一个包含500万个点的数据集可能用于表示地理坐标、股票交易数据或实验结果。直接使用传统的可视化方法（如逐点绘制）会导致严重的性能问题，如渲染缓慢、内存占用过高和用户界面响应迟缓。
Qt Charts 是一个功能强大的库，用于创建各种类型的图表，包括折线图、柱状图和散点图。然而，在处理大规模数据时，Qt Charts 的默认设置可能无法满足性能要求。因此，需要采用优化策略来提高性能。
本例点集存在 points.txt，存储在 D 盘根目录下。每个点由 X 坐标和 Y 坐标组成，坐标之间用逗号分隔，每行一个点。
1.2,3.4
5.6,7.8
9.0,1.2
3.4,5.6
7.8,9.0
2.3,4.5
6.7,8.9
4.5,6.7
8.9,2.3
3.4,1.2
解决方法

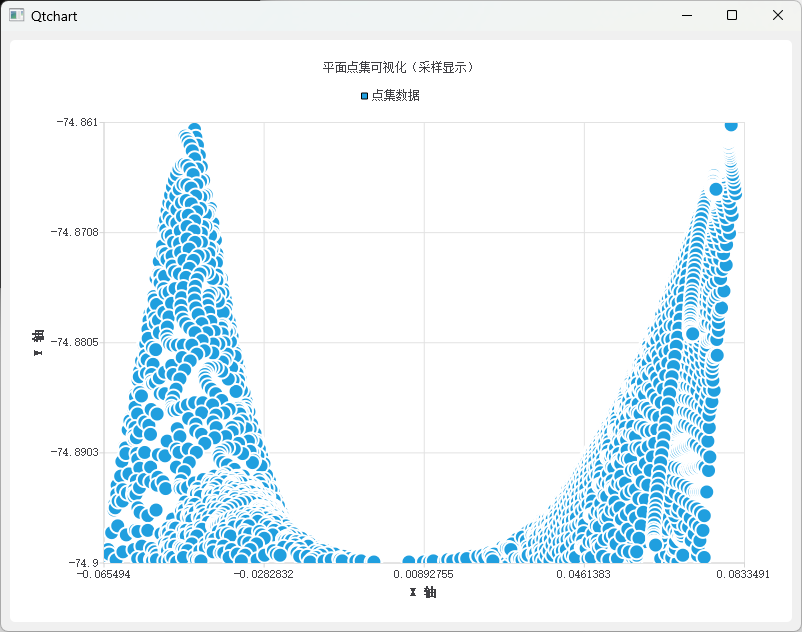

方法一：采样显示
采样显示是一种常用的优化方法，通过只绘制部分点来减少渲染开销。这种方法适用于数据密度较高且不需要显示每个点的场景。
示例代码
#include <QApplication>
#include <QtCharts/QChartView>
#include <QtCharts/QScatterSeries>
#include <QtCharts/QValueAxis>
#include <QFile>
#include <QTextStream>
#include <QVector>
#include <QPointF>
#include <QMessageBox>
using namespace QtCharts;
int main(int argc, char* argv[])
{
QApplication app(argc, argv);
// 创建散点图序列
QScatterSeries* series = new QScatterSeries();
series->setName(QStringLiteral("点集数据"));
// 读取文件中的点数据
QFile file("D:/points.txt");
if (!file.open(QIODevice::ReadOnly | QIODevice::Text)) {
QMessageBox::critical(nullptr, QStringLiteral("错误"), QStringLiteral("无法打开文件: D:/points.txt"));
return -1;
}
QTextStream in(&file);
QVector<QPointF> points;
// 读取文件中的点数据
while (!in.atEnd()) {
QString line = in.readLine();
QStringList values = line.split(',');
if (values.size() == 2) {
bool okX, okY;
double x = values[0].toDouble(&okX);
double y = values[1].toDouble(&okY);
if (okX && okY) {
points.append(QPointF(x, y));
}
}
}
file.close();
// 如果没有数据，显示错误信息
if (points.isEmpty()) {
QMessageBox::critical(nullptr, QStringLiteral("错误"), QStringLiteral("文件中没有有效的点数据"));
return -1;
}
// 动态计算坐标轴范围
double minX = points[0].x();
double maxX = points[0].x();
double minY = points[0].y();
double maxY = points[0].y();
for (const QPointF& point : points) {
minX = qMin(minX, point.x());
maxX = qMax(maxX, point.x());
minY = qMin(minY, point.y());
maxY = qMax(maxY, point.y());
}
// 抽样：只绘制部分点
int sampleRate = 100; // 每 100 个点抽取一个
for (int i = 0; i < points.size(); i += sampleRate) {
series->append(points[i]);
}
// 创建图表
QChart* chart = new QChart();
chart->setTitle(QStringLiteral("平面点集可视化（采样显示）"));
chart->addSeries(series);
// 设置图表主题
chart->setTheme(QChart::ChartThemeLight);
// 创建坐标轴
QValueAxis* axisX = new QValueAxis;
axisX->setTitleText(QStringLiteral("X 轴"));
axisX->setLabelFormat("%g");
axisX->setRange(minX, maxX);
QValueAxis* axisY = new QValueAxis;
axisY->setTitleText(QStringLiteral("Y 轴"));
axisY->setLabelFormat("%g");
axisY->setRange(minY, maxY);
// 将坐标轴附加到图表和序列
chart->addAxis(axisX, Qt::AlignBottom);
chart->addAxis(axisY, Qt::AlignLeft);
series->attachAxis(axisX);
series->attachAxis(axisY);
// 创建图表视图
QChartView* chartView = new QChartView(chart);
chartView->setRenderHint(QPainter::Antialiasing);
// 显示图表
chartView->resize(800, 600);
chartView->show();
return app.exec();
}
方法二：全显示
对于需要显示所有点的场景，可以通过优化渲染方式来提高性能。例如，使用 QLineSeries 代替 QScatterSeries，并调整点的大小。
示例代码
#include <QApplication>
#include <QtCharts/QChartView>
#include <QtCharts/QLineSeries>
#include <QtCharts/QValueAxis>
#include <QFile>
#include <QTextStream>
#include <QVector>
#include <QPointF>
#include <QMessageBox>
using namespace QtCharts;
int main(int argc, char* argv[])
{
QApplication app(argc, argv);
// 创建线序列
QLineSeries* series = new QLineSeries();
// 读取文件中的点数据
QFile file("D:/points.txt");
if (!file.open(QIODevice::ReadOnly | QIODevice::Text)) {
QMessageBox::critical(nullptr, QStringLiteral("错误"), QStringLiteral("无法打开文件: D:/points.txt"));
return -1;
}
QTextStream in(&file);
QVector<QPointF> points;
// 读取文件中的点数据
while (!in.atEnd()) {
QString line = in.readLine();
QStringList values = line.split(',');
if (values.size() == 2) {
bool okX, okY;
double x = values[0].toDouble(&okX);
double y = values[1].toDouble(&okY);
if (okX && okY) {
points.append(QPointF(x, y));
}
}
}
file.close();
// 如果没有数据，显示错误信息
if (points.isEmpty()) {
QMessageBox::critical(nullptr, QStringLiteral("错误"), QStringLiteral("文件中没有有效的点数据"));
return -1;
}
// 动态计算坐标轴范围
double minX = points[0].x();
double maxX = points[0].x();
double minY = points[0].y();
double maxY = points[0].y();
for (const QPointF& point : points) {
minX = qMin(minX, point.x());
maxX = qMax(maxX, point.x());
minY = qMin(minY, point.y());
maxY = qMax(maxY, point.y());
}
// 将点数据添加到线序列
for (const QPointF& point : points) {
series->append(point);
}
// 创建图表
QChart* chart = new QChart();
chart->setTitle(QStringLiteral("平面点集可视化（全显示）"));
chart->addSeries(series);
// 设置图表主题
chart->setTheme(QChart::ChartThemeLight);
// 创建坐标轴
QValueAxis* axisX = new QValueAxis;
axisX->setTitleText(QStringLiteral("X 轴"));
axisX->setLabelFormat("%g");
axisX->setRange(minX, maxX);
QValueAxis* axisY = new QValueAxis;
axisY->setTitleText(QStringLiteral("Y 轴"));
axisY->setLabelFormat("%g");
axisY->setRange(minY, maxY);
// 将坐标轴附加到图表和序列
chart->addAxis(axisX, Qt::AlignBottom);
chart->addAxis(axisY, Qt::AlignLeft);
series->attachAxis(axisX);
series->attachAxis(axisY);
// 设置点的大小
QPen pen(Qt::black);
pen.setWidth(1);
series->setPen(pen);
// 创建图表视图
QChartView* chartView = new QChartView(chart);
chartView->setRenderHint(QPainter::Antialiasing);
// 显示图表
chartView->resize(800, 600);
chartView->show();
return app.exec();
}
性能优化
1. 动态调整坐标轴范围
在读取数据后，动态计算数据的最小值和最大值，以确保所有点都能正确显示。这避免了手动设置不合适的坐标轴范围。
2. 使用高效的渲染方式
启用抗锯齿渲染以提高图表质量，同时使用 QLineSeries 代替 QScatterSeries 以减少渲染开销。
3. 添加进度指示器
在读取和处理大规模数据时，添加进度指示器可以提升用户体验，特别是在处理大量数据时。
#include <QProgressDialog>
// 在读取数据时显示进度指示器
QProgressDialog progressDialog;
progressDialog.setLabelText(QStringLiteral("正在加载数据..."));
progressDialog.setRange(0, points.size());
progressDialog.show();
int count = 0;
for (const QPointF& point : points) {
series->append(point);
count++;
progressDialog.setValue(count);
qApp->processEvents(); // 更新UI
}
总结
通过采样显示和全显示两种方法，可以有效地使用 C++ 和 Qt Charts 可视化大规模点集。采样显示适用于不需要显示每个点的场景，而全显示则通过优化渲染方式来提高性能。动态调整坐标轴范围、使用高效的渲染方式和添加进度指示器等优化措施可以进一步提升性能和用户体验。
未来的研究方向包括探索更高效的渲染技术（如 OpenGL）和进一步优化数据处理算法，以应对更大规模的数据集。
