OSPFv3 的 LSA 详解

news2025/4/3 6:33:40

一、复习：

OSPFv3 运行于 IPv6 协议上，所以是基于链路，而不是基于网段，它实现了拓扑和网络的分离。另外，支持一个链路上多个进程；支持泛洪范围标记和泛洪不识别的报文（ospfv2 的行为是丢弃）

1、OSPFv3 报文及 LSA 格式发生了改变：

1）报文不包含 IP 地址
2）1、2 类 LSA 不包含 IP，IP 由新增的 8、9 类 LSA（Link LSA 和 Intra Area Prefix LSA）宣告
3）MA、NBMA、P2MP 网络中，邻居不再由 IP 地址标识，只用 Router ID 唯一的标识
（Interface ID 在 LSA 中，相当于“螺母”，一端连接Link-Local地址，一端连接叶子或者链路地址）

2、LSA 类型：

Type 8：Link-LSA 链路本地地址的 8 类 LSA ，仅链路内传播（新增）
Type 9：Intra-Area-Prefix-LSA 域内前缀路由，区域内传播（新增）
Type 1：Router-LSA 设备为每个运行 OSPFv3 的接口所在区域产生一个 LSA，描述设备的链路状态，区域内传播
Type 2：Network LSA 由DR产生，描述本链路状态，区域内传播
Type 3：Inter-Area-prefix-LSA 域间的 3 类 LSA，ABR 产生，描述区域内某个网段的路由，并通告给其他区域
Type 4：Inter-Area-Router-LSA 域间的4类LSA，描述到 ASBR 的路由，通告给除 ASBR 所在区域的其他相关区域
Type 5：AS-External-LSA 域间外部 5 类 LSA，ASBR 产生，描述到 AS 外部的路由，通告给所有区域
Type 7：NSSA LSA，ASBR 产生，描述到 AS 外部的路由，仅在 NSSA 区域内传播
GRACE-LSA：启用了 graceful-restart 的设备，在 Planned-GR 重启 OSPFv3 进程时，发送的 LSA 报文，以实现除主备倒换设备的邻居外，其他路由器无感，转发流量零丢失的需求场景：reset ospfv3 graceful-restart

3、默认参数：

display default-parameter ospfv3
P2P、MA网络报文发送间隔10s，失效时间40s；P2MP、NBMA 报文间隔 30s，失效时间 120s

4、常用命令：

ipv6	#全局使能 ipv6
int loo0	#配 LOO 地址
  ipv6 enable
  ipv6 address 2001:1:1:1::1 64
int G0/0/0	#配接口地址
  ipv enable
  ipv address 2001:10:1:123::1 64	#配置 AGUA地址
  ipv address FE80::1 link-local	#配置 Link-Local 地址
ospfv6 1
  router-id 1.1.1.1	#起 OSPFv3，配 router-id
int loo0
  ospfv3 1 area 0	#在LOO接口下，起ospfv3
int G0/0/0
  ospfv3 1 area 0	#ospfv3 支持多进程，默认 instance 是 0
  ospfv3 2 area 2 instance 2
dis ospfv3 interface	#查看一下接口
dis ospv3 peer	#查看一下对端
reset ospfv3 1	#重启
ospfv3 1
  import-route ospfv3 2	#将instance2的路由注入到进程1，进程1产生了ASE路由，互倒后，产生了仅用一个接口，实现了hub-spoke效果！
进程和实例一一对应的
dis ip routing-table protocol ospfv3

二、实验：

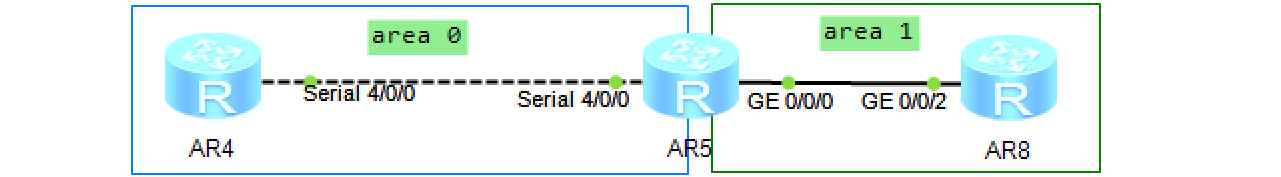

1、拓扑：

在这里插入图片描述
描述：AR4 和 AR5 组成 Area 0，AR5 和 AR8 组成 Area 1

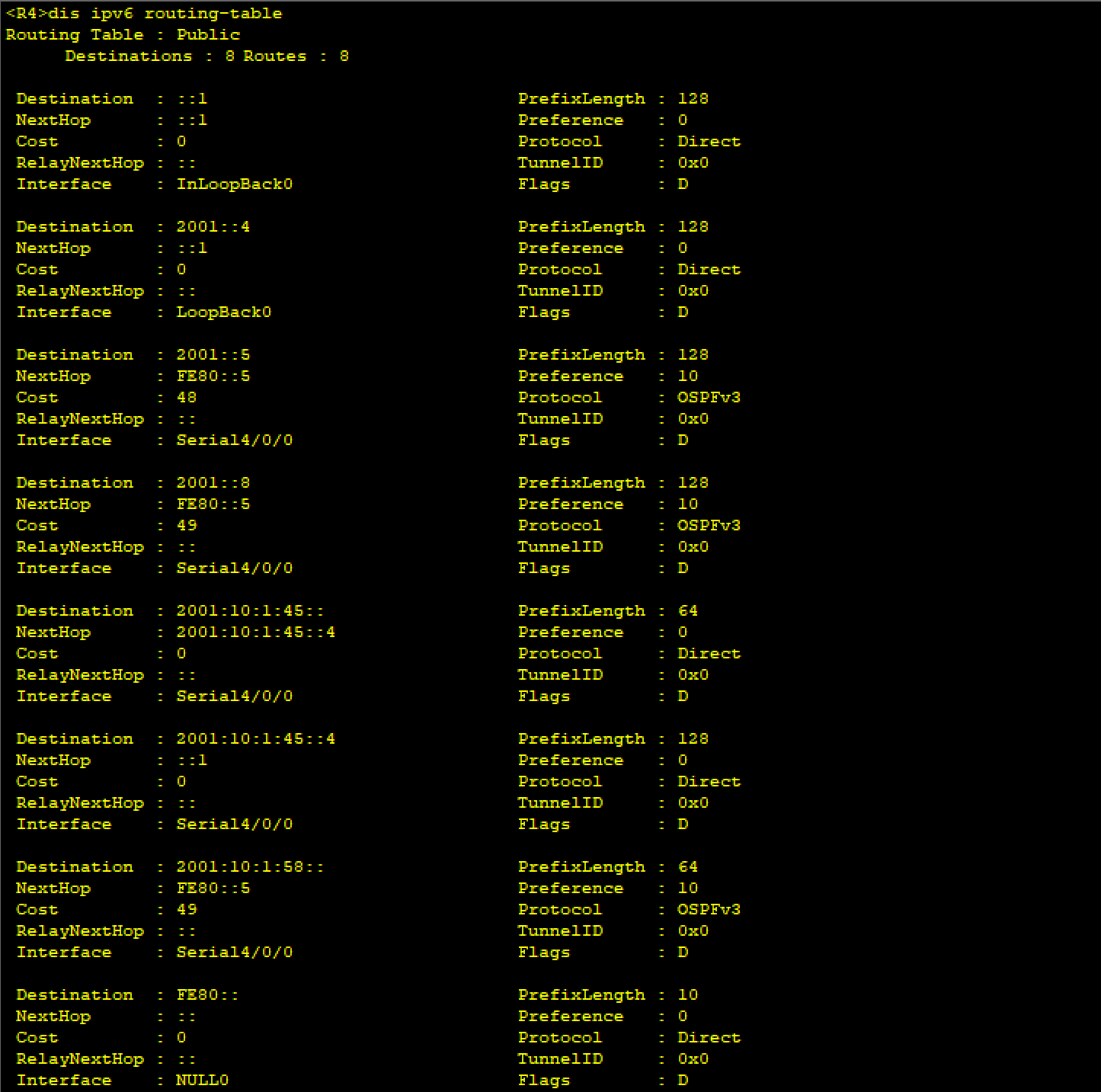

2、查看 AR4 上的 OSPFv3 的路由表：

在这里插入图片描述
可以看到：下一跳都是 Link-Local 地址和接口地址组成的而不是 IPv6 地址，说明实现了拓扑和网络的分离

3、查看一下 LSA：

在这里插入图片描述
可以看到，有 4 种 LSA：
Link-LSA，是 8 类 LSA，代表了 R4、R5 链路本地地址的互连接口
Router-LSA，是 1 类 LSA，代表了 R4、R5 在接口所在区域产生的链路本地地址
Inter-Area-Prefix-LSA，是 3 类 LSA，是由 ABR 5.5.5.5 产生的，描述了区域间网段的路由，所有区域内传播
Intra-Area-Prefix-LSA，是 9 类 LSA，域内前缀路由，是域内路由器各自产生的“叶子”，区域内传播
