Win11+VS2022+CGAL5.6配置

news2025/4/21 10:23:00

1. CGAL库简介

CGAL（Computational Geometry Algorithms Library）是一个开源的计算几何算法库，主要用于处理几何问题和相关算法的实现。它提供了丰富的几何数据结构和高效算法，覆盖点、线、多边形、曲面等基本几何对象的表示与操作，以及凸包、三角剖分、网格生成、路径规划等经典几何算法。该库以C++为核心实现，同时支持Python、Java等语言扩展，能够在Windows、Linux、macOS等多平台运行。其应用领域广泛，涉及计算机图形学、地理信息系统、机器人学、计算机辅助设计等多个行业，尤其在需要高精度几何计算和复杂算法的场景中表现突出。CGAL遵循GPL和LGPL开源协议，开发者可以自由使用和修改代码，但由于其涉及较高阶的几何理论，学习和应用时可能需要一定的专业知识储备。

2. 下载CGAL库

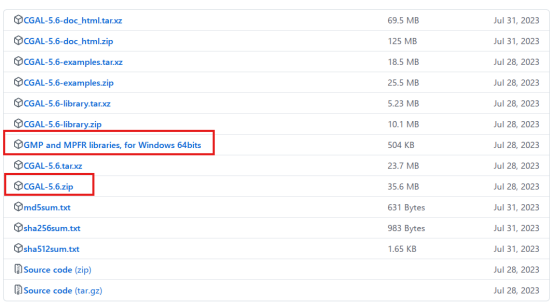

在GitHub下载以下两个文件https://github.com/CGAL/cgal/releases

下载：CGAL-5.6-win64-auxiliary-libraries-gmp-mpfr.zip、cgal-5.6.zip

将CGAL-5.6.zip解压到D:\CGAL-5.6 文件夹下，将GMP and MPFR libraries解压后的auxiliary文件夹复制到D:\CGAL-5.6\CGAL-5.6\auxiliary 文件夹中。

3. 安装Boost

Boost下载地址：https://sourceforge.net/projects/boost/files/boost-binaries/

VS2022下载这个：boost_1_82_0-msvc-14.3-64.exe

下载完安装到目录：D:\cgal-5.6\boost_1_82_0

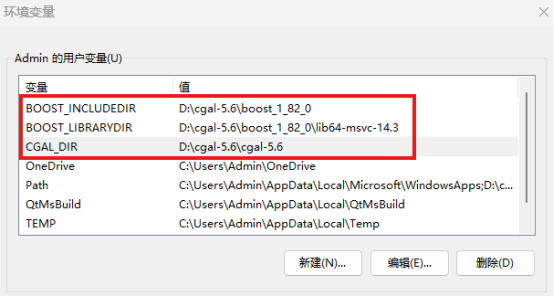

4. 设置系统环境变量

变量名	变量值
BOOST_INCLUDEDIR	D:\cgal-5.6\boost_1_82_0
BOOST_LIBRARYDIR	D:\cgal-5.6\boost_1_82_0\lib64-msvc-14.3
CGAL_DIR	D:\cgal-5.6\cgal-5.6

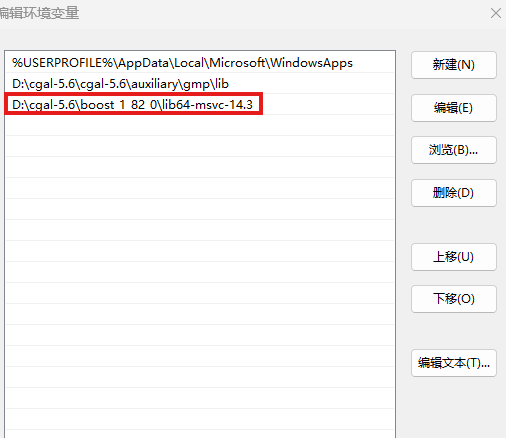

系统环境变量PATH：增加D:\cgal-5.6\boost_1_82_0\lib64-msvc-14.3

5. 在 VS2022 中配置项目以使用 CGAL

包含目录：在项目属性页（右键点击项目 -> 属性）中，选择 “配置属性” -> “C/C++” -> “常规” -> “附加包含目录”，添加以下目录：

D:\cgal-5.6\cgal-5.6\auxiliary\gmp\include
D:\cgal-5.6\CGAL-5.6\include
D:\cgal-5.6\boost_1_82_0

库目录：在 “配置属性” -> “链接器” -> “常规” -> “附加库目录” 中，添加 CGAL 库和 Boost 库的目录，例如：

D:\cgal-5.6\cgal-5.6\auxiliary\gmp\lib
D:\cgal-5.6\boost_1_82_0\lib64-msvc-14.3

附加依赖项：在 “配置属性” -> “链接器” -> “输入” -> “附加依赖项” 中，添加：

libgmp-10.lib
libmpfr-4.lib

6. 测试配置

在 VS2022 中创建一个新的 C++ 控制台项目，编写以下简单的 CGAL 代码进行测试：

#include <iostream>
#include <CGAL/Simple_cartesian.h>

typedef CGAL::Simple_cartesian<double> Kernel;
typedef Kernel::Point_2 Point_2;
typedef Kernel::Segment_2 Segment_2;

int main()
{
    Point_2 p(1, 1), q(10, 10);

    std::cout << "p = " << p << std::endl;
    std::cout << "q = " << q.x() << " " << q.y() << std::endl;

    std::cout << "sqdist(p,q) = "
        << CGAL::squared_distance(p, q) << std::endl;

    Segment_2 s(p, q);
    Point_2 m(5, 9);

    std::cout << "m = " << m << std::endl;
    std::cout << "sqdist(Segment_2(p,q), m) = "
        << CGAL::squared_distance(s, m) << std::endl;

    std::cout << "p, q, and m ";
    switch (CGAL::orientation(p, q, m)) {
    case CGAL::COLLINEAR:
        std::cout << "are collinear\n";
        break;
    case CGAL::LEFT_TURN:
        std::cout << "make a left turn\n";
        break;
    case CGAL::RIGHT_TURN:
        std::cout << "make a right turn\n";
        break;
    }

    std::cout << " midpoint(p,q) = " << CGAL::midpoint(p, q) << std::endl;
    return 0;
}
