大模型推理框架 RTP-LLM 架构解析

RTP-LLM 是阿里巴巴智能引擎团队推出的大模型推理框架，支持了包括淘宝、天猫、闲鱼、菜鸟、高德、饿了么、AE、Lazada 等多个业务的大模型推理场景。RTP-LLM 与当前广泛使用的多种主流模型兼容，使用高性能的 CUDA kernel, 包括 PagedAttention、FlashAttention、FlashDecoding 等，支持多模态、LoRA、P-Tuning、以及 WeightOnly 动态量化等先进功能，已在众多 LLM 场景中得到实际应用与检验。

本篇文章介绍了 RTP-LLM 的整体架构，并着重分析了模型加载过程中的核心部分：模型的权重和配置文件。本文主要由社区用户 mingming 贡献，特此感谢其对项目的支持。

一、架构介绍

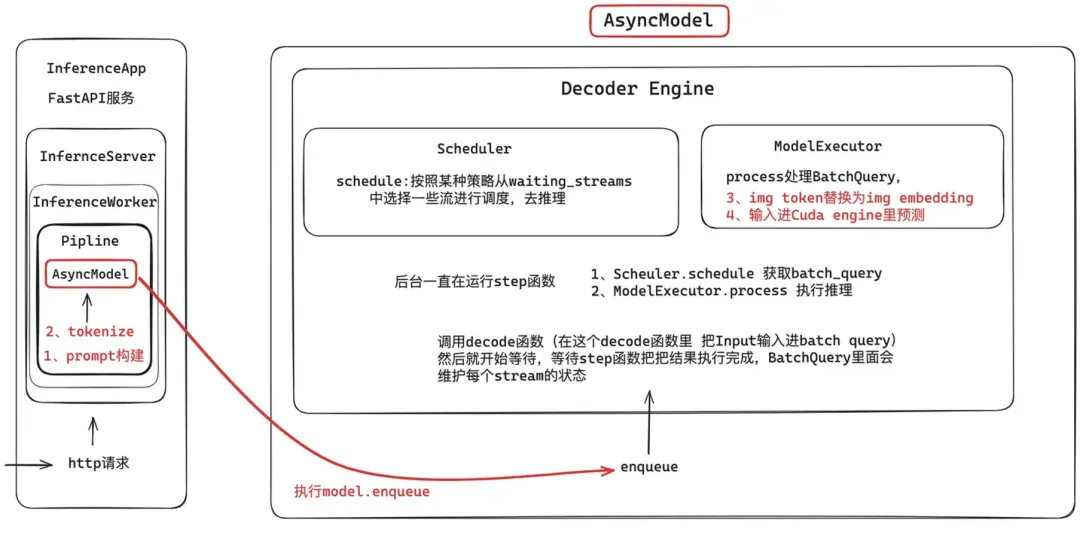

我们首先对 RTP-LLM，该系统由多个层次组成，从最外层的 InferenceApp 到最内层的 AsyncModel，每一层都有特定的职责。

1.1 InferenceApp 和 FastAPI 服务

最外层是 InferenceApp，其核心是一个基于 FastAPI 的异步服务。这一层负责接受外部的 HTTP 请求，并将请求传递给内部的推理服务器。

1.2 InferenceServer 和 InferenceWorker

InferenceServer 是实际处理推理请求的服务器，内部有多个 InferenceWorker 负责具体的任务。每个 InferenceWorker 包含一个 Pipeline，包含了用于处理请求的异步模型 AsyncModel。

二、异步模型 AsyncModel 的工作流程

AsyncModel 是整个系统的核心组件，负责具体的推理任务。它包含两个主要部分：Scheduler 和 ModelExecutor。

2.1 接收请求

当 HTTP 请求到达时，系统会依次进行以下处理：

Prompt 构建：根据请求内容，构建推理所需的 prompt。
Tokenize：将 prompt 转换为模型可以理解的 token。

2.2 任务排队

处理完请求后，系统会将任务通过 model.enqueue 放入队列中，准备进行后续处理。

2.3 Decoder Engine

Decoder Engine 是异步推理的核心，包含两个部分：Scheduler 和 ModelExecutor。

Scheduler

Scheduler 负责调度任务，它会从 waiting_streams 中选择需要处理的任务，并安排执行。在后台，Scheduler 会不断运行 step 函数：

Scheduler.schedule 获取 batch_query。
ModelExecutor.process 执行推理任务。

ModelExecutor

ModelExecutor 负责实际的模型执行过程：

Process BatchQuery：处理 batch_query。
Token Embedding：将 img token 转换为 img embedding。
CUDA 预测：将输入数据送入 CUDA 引擎进行预测。

2.4 执行推理

Decoder 函数会调用 step 函数，将输入数据放入 batch_query，然后开始等待 step 函数完成推理，并将结果返回。

三、模型配置加载

该框架在模型的加载过程中，通常包含两个核心部分：模型的权重和配置文件。本小节将通过一个具体案例——添加对新模型（如 OPT 模型）的支持，来详细探讨如何加载模型的配置文件。

3.1 完整实现

首先给出一个最终的配置加载的实现如下, 具体逻辑为将模型的配置对应到框架的配置上, 因为每个模型的配置文件的变量的名字都不尽相同，比如表示 transformer 模型多头注意力机制的 head num 的变量名，有的模型可能叫 num_attention_heads(opt)，有的模型可能叫 n_head(starcoder)，所以需要对应到框架统一的变量体系下。

class Opt(GPT):    """Opt"""    @classmethod    def _create_config(cls, ckpt_path: str):        offset = 2        config_dict = get_config_from_path(ckpt_path)        config = GptInitModelParameters(            head_num=config_dict['num_attention_heads'],            size_per_head=config_dict['hidden_size'] // config_dict['num_attention_heads'],            layer_num=config_dict.get('num_hidden_layers', 12),            vocab_size=config_dict['vocab_size'],            max_seq_len=config_dict['max_position_embeddings'] + offset        )        config.layernorm_type = 'pre_layernorm'        config.norm_type = "layernorm"        config.has_post_decoder_layernorm = True        config.hidden_size = config_dict['hidden_size']        config.inter_size = config_dict["ffn_dim"]        config.has_positional_encoding = True        config.activation_type = 'relu'        config.add_special_tokens = True        config.special_tokens.eos_token_id = config_dict.get('eos_token_id', 2)        config.special_tokens.pad_token_id = config_dict.get('pad_token_id', 1)        config.special_tokens.bos_token_id = config_dict.get('bos_token_id', 2)        config.head_num_kv = config.head_num        return config

3.2 实现解析

在这个框架中，常用的 config 变量名及其对应的含义如下：

head_num: 在 Transformer 模型的自注意力（Self-Attention）机制中，表示注意力机制被分割成的头的数量。每个头负责学习输入数据的不同表示子空间。

head_num_kv: 指定了在自注意力机制中用于处理键（Key）和值（Value）的注意力头的数量。在标准的 Transformer 模型中，查询（Query）、键和值通常使用相同数量的注意力头进行处理。然而，某些模型（如 llama2 70B）可能设计为使用不同数量的头来处理键和值。

size_per_head: 表示每个注意力头的维度大小。通常，模型的总隐藏层维度（hidden_size）被平均分配给所有的头。例如，如果hidden_size是 512 且head_num是 8，那么size_per_head将是 64。

layer_norm_type: 指定了模型中使用的层归一化（Layer Normalization）的类型或位置。例如，'pre_layernorm'表示归一化操作在每个子层（如注意力层或前馈网络层）之前进行；而'post_layernorm'则表示归一化操作在每个子层之后进行。

vocab_size: 表示词表的大小。

max_seq_len: 表示模型能够处理的最长序列长度。

norm_type: 指定模型使用的归一化技术，如“Layernorm”或“RMSNorm”。

has_post_decoder_layernorm: 表示模型是否在解码器的最后添加了额外的层归一化层。

hidden_size: 表示隐藏层的维度。

inter_size: 表示 FFN 中间层的维度。在 LLM 的 FFN 中，会先进行 up_proj，然后进行 down_proj，这里的inter_size就是 up_proj 后的维度。

has_positional_encoding: 表示模型是否使用位置编码，且位置编码是否通过nn.embedding得到

activation_type: 指定激活函数的类型，如 relu、gelu 或 swiglu。

add_special_tokens: 表示是否在模型的词汇表中添加特殊标记，如 EOS（结束标记）、PAD（填充标记）和 BOS（开始标记）。

special_tokens: 包含模型使用的特殊标记的 ID，如eos_token_id、pad_token_id和bos_token_id。

在加载配置文件后，框架会根据这些参数去加载权重等。例如，如果has_positional_encoding为 True，框架会初始化nn.embedding(config.max_seq_len, config.hidden_dim)。当然，还有很多其他操作，这里就不展开了。如果要添加新模型，可以通过对比框架参数和 Hugging Face 模型文件下的config.json参数来进行编写。

3.3 注意事项

1）在编写完新模型的支持代码并加载了模型文件配置之后, 需要确认一下模型是不是按照参数的正常含义去使用的。OPT 模型就不是，它有着自己独特的位置编码（Positional Encoding）实现方式, 无论是position_ids还是nn.embedding，它都统一增加了一个偏移量，让人好一通 debug，一直以为是模型权重没加载对，没想到是位置编码出了问题。

因此，当我们要为一个大模型添加新的支持时，要注意他的独特之处，比如位置编码的实现方式、权重的初始化方法、或者是某些特定的层结构。

class OPTLearnedPositionalEmbedding(nn.Embedding):
    """
    This module learns positional embeddings up to a fixed maximum size.
    """

    def __init__(self, num_embeddings: int, embedding_dim: int):
        # OPT is set up so that if padding_idx is specified then offset the embedding ids by 2
        # and adjust num_embeddings appropriately. Other models don't have this hack
        self.offset = 2
        super().__init__(num_embeddings + self.offset, embedding_dim)

    def forward(self, attention_mask: torch.LongTensor, past_key_values_length: int = 0):
        """`input_ids_shape` is expected to be [bsz x seqlen]."""
        attention_mask = attention_mask.long()

        # create positions depending on attention_mask
        positions = (torch.cumsum(attention_mask, dim=1).type_as(attention_mask) * attention_mask).long() - 1

        # cut positions if `past_key_values_length` is > 0
        positions = positions[:, past_key_values_length:]

        return super().forward(positions + self.offset)

2）inter_size是一个必须传递的参数，因为它在底层 CUDA GEMM 算子的执行中起着关键作用。如果忽略了这个参数，底层 CUDA GEMM 算子将会报错。

四、模型权重加载

在本小节中，我们以相同的案例（添加对新模型如的支持），来展开如何加载模型的权重。

4.1 完整实现

首先给出一个最终的模型权重加载的实现如下, 和模型的配置是差不多的，具体逻辑就是将模型的权重参数名对应到框架的权重参数名上, 因为每个模型的权重参数名定义每个都不一样，所以需要对应到框架统一的变量体系下。

class OptWeightInfo(ModelDeployWeightInfo):

    def _get_weight_info(self):
        layer_weights = [
            # * Attention之前 layer_norm部分
            WeightInfo(W.pre_ln_gamma, [CkptWeightInfo('model.decoder.layers.{i}.self_attn_layer_norm.weight', identity)], identity),
            WeightInfo(W.pre_ln_beta, [CkptWeightInfo('model.decoder.layers.{i}.self_attn_layer_norm.bias', identity)], identity),

            # *  Attention
            WeightInfo(W.attn_qkv_w, [
                CkptWeightInfo('model.decoder.layers.{i}.self_attn.q_proj.weight', identity),
                CkptWeightInfo('model.decoder.layers.{i}.self_attn.k_proj.weight', identity),
                CkptWeightInfo('model.decoder.layers.{i}.self_attn.v_proj.weight', identity),
                ], functools.partial(merge_qkv_hf)),

            WeightInfo(W.attn_qkv_b,[
                CkptWeightInfo('model.decoder.layers.{i}.self_attn.q_proj.bias', identity),
                CkptWeightInfo('model.decoder.layers.{i}.self_attn.k_proj.bias', identity),
                CkptWeightInfo('model.decoder.layers.{i}.self_attn.v_proj.bias', identity),
                ], functools.partial(merge_qkv_b)),

            WeightInfo(W.attn_o_w,[CkptWeightInfo('model.decoder.layers.{i}.self_attn.out_proj.weight', identity)], transpose),
            WeightInfo(W.attn_o_b,[CkptWeightInfo('model.decoder.layers.{i}.self_attn.out_proj.bias', identity)], identity),

            # * Attention之后 layer_norm部分 FFN之前
            WeightInfo(W.post_ln_gamma,[CkptWeightInfo('model.decoder.layers.{i}.final_layer_norm.weight', identity)], identity),
            WeightInfo(W.post_ln_beta,[CkptWeightInfo('model.decoder.layers.{i}.final_layer_norm.bias', identity)], identity),

            # * FFN部分
            WeightInfo(W.ffn_w3,[CkptWeightInfo('model.decoder.layers.{i}.fc1.weight', identity)], transpose),
            WeightInfo(W.ffn_b3,[CkptWeightInfo('model.decoder.layers.{i}.fc1.bias', identity)], identity),
            WeightInfo(W.ffn_w2,[CkptWeightInfo('model.decoder.layers.{i}.fc2.weight', identity)], transpose),
            WeightInfo(W.ffn_b2,[CkptWeightInfo('model.decoder.layers.{i}.fc2.bias', identity)], identity),
        ]

        weights = [
            WeightInfo(W.embedding, [CkptWeightInfo('model.decoder.embed_tokens.weight', concat_0)], identity),
            WeightInfo(W.positional_embedding,[CkptWeightInfo('model.decoder.embed_positions.weight', identity)], identity),
            WeightInfo(W.final_ln_gamma,[CkptWeightInfo('model.decoder.final_layer_norm.weight', identity)], identity),
            WeightInfo(W.final_ln_beta,[CkptWeightInfo('model.decoder.final_layer_norm.bias', identity)], identity),
            WeightInfo(W.lm_head,[CkptWeightInfo('lm_head.weight', identity)], identity),
        ]

        return ModelWeightInfo(layer_weights=layer_weights, weights=weights)#, tp_strategy=self._get_gpt_style_tp_strategy())


class OPT_125M(GPT):

    @staticmethod
    def get_weight_cls():
        return OptWeightInfo

框架中对于权重信息分为了 layer weights(对应的是 decoder layer 的权重参数)和 weights(对应的是 decoder layer 之外的权重参数，比如 lm_head、token embedding 部分 ), 上图中是框架的参数和模型结构的一个对应，首先我们需要看一下 pytorch.bin.index 里面的参数名称，然后和框架中的参数名对应上，比如：

WeightInfo(W.pre_ln_gamma, [CkptWeightInfo('model.decoder.layers.{i}.self_attn_layer_norm.weight', identity)], identity),

这里 W.pre_ln_gamma 表示的是 Attention 和 FFN 层之前的 Layer Norm 层，而在 OPT 模型中，参数名称为 model.decoder.layers.

WeightInfo(W.embedding, [CkptWeightInfo('model.decoder.embed_tokens.weight', concat_0)], identity),

这里 W.embedding 表示的是 token 的 embedding 层，在 OPT 模型中参数名 model.decoder.embed_tokens.weight。
