linux DMA设备驱动详解

一，DMA相关定义（fpga、wait_queue 、device、interrupt、 dma_request_channel 函数、dma_start_transfer函数、poll、read，platform总线）

DMA (直接内存读写)是Direct Memory Access的缩写，也就是内存到内存，不占用CPU资源，但是会占用系统总线。DMA 支持内存到外设、外设到内存、内存到内存的数据交互，必要时节省很多CPU 资源。

1，transfer wide 可以理解为单次传输数据的大小，串口一次叧能传一个字节，而 DMA 则可以选择一次能传输的数据大小。在返基础上的 transfer size 则是传输的次数，不是单纯的总大小，也就是说 DMA 传输总长度实际上是transfer size乘上transfer wide。

2，burst size 是指DMAC内部缓存大小。当DMA 传输的源或目的是内存 memory 时，DMAC会先读取数据到缓存，再传入或传出。

3，scatter-gather：DMA操作必项是连续的物理内存，实际应用中，难免会遇到处理物理内存不连续的数据。scatter-gather指的就是把不连续的数据拷贝到连续的 buffer 中的操作。返个操作过程可以用软件实现，有直接的硬件支持。返里主要是强调 DMA 操作必项是连续的物理内存返件事。

二，linux 中的 DMA 框架

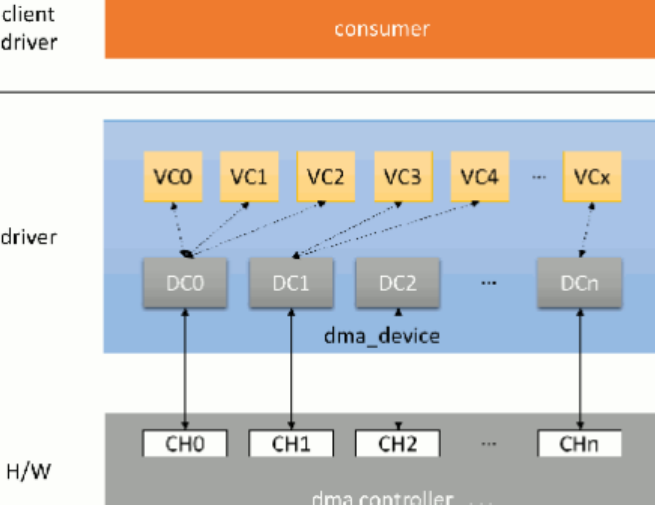

linux DMA engine 框架提供了 DMA controller和DMA client 两个框架。分别对应 DMA 提供者和 DMA使用者两个角度。pl330 是个 DMA 控制器，实际上就是站DMA提供者的角度。使用DMA的对象实际可以具体到内存到内存，内存就是DMA的使用者。DMA 控制器相关的操作都可以抽出来，他们对于其他使用者来说是想通的,这也是 linux 系统一贯的设计思路。DMA controller 框架抽象出 channel 对应 DMAC 的物理通道，又定义了虚拟的 channel，软件上可以实现多个虚拟 channel 对应一个物理通道。

1，struct dma_device 定义在include/linux/dmaengine.h 中

1. struct dma_device
2.{
3. unsigned int chancnt;
4. unsigned int privatecnt;
5. struct list_head channels;
6. struct list_head global_node;
7. struct dma_filter filter;
8. dma_cap_mask_t cap_mask;
9. unsigned short max_xor;
10. unsigned short max_pq;
11. enum dmaengine_alignment copy_align;
12. enum dmaengine_alignment xor_align;
13. enum dmaengine_alignment pq_align;
14. enum dmaengine_alignment fill_align;
15. #define DMA_HAS_PQ_CONTINUE (1 << 15)
16.
17. int dev_id;
18. struct device *dev;
19.
20. u32 src_addr_widths;
21. u32 dst_addr_widths;
22. u32 directions;
23. u32 max_burst;
24. bool descriptor_reuse;
25. enum dma_residue_granularity residue_granularity;
26.
27. int (*device_alloc_chan_resources)(struct dma_chan *chan);
28. void (*device_free_chan_resources)(struct dma_chan *chan);
29.
30. struct dma_async_tx_descriptor *(*device_prep_dma_memcpy)(
31. struct dma_chan *chan, dma_addr_t dst, dma_addr_t src,
32. size_t len, unsigned long flags);
33. struct dma_async_tx_descriptor *(*device_prep_dma_xor)(
34. struct dma_chan *chan, dma_addr_t dst, dma_addr_t *src,
35. unsigned int src_cnt, size_t len, unsigned long flags);
36. struct dma_async_tx_descriptor *(*device_prep_dma_xor_val)(
37. struct dma_chan *chan, dma_addr_t *src, unsigned int src_cnt,
38. size_t len, enum sum_check_flags *result, unsigned long flags);
39. struct dma_async_tx_descriptor *(*device_prep_dma_pq)(
40. struct dma_chan *chan, dma_addr_t *dst, dma_addr_t *src,
41. unsigned int src_cnt, const unsigned char *scf,
42. size_t len, unsigned long flags);
43. struct dma_async_tx_descriptor *(*device_prep_dma_pq_val)(
44. struct dma_chan *chan, dma_addr_t *pq, dma_addr_t *src,
45. unsigned int src_cnt, const unsigned char *scf, size_t len,
46. enum sum_check_flags *pqres, unsigned long flags);
47. struct dma_async_tx_descriptor *(*device_prep_dma_memset)(
48. struct dma_chan *chan, dma_addr_t dest, int value, size_t len,
49. unsigned long flags);
50. struct dma_async_tx_descriptor *(*device_prep_dma_memset_sg)(
51. struct dma_chan *chan, struct scatterlist *sg,
52. unsigned int nents, int value, unsigned long flags);
53. struct dma_async_tx_descriptor *(*device_prep_dma_interrupt)(
54. struct dma_chan *chan, unsigned long flags);
55. struct dma_async_tx_descriptor *(*device_prep_dma_sg)(
56. struct dma_chan *chan,
57. struct scatterlist *dst_sg, unsigned int dst_nents,
58. struct scatterlist *src_sg, unsigned int src_nents,
59. unsigned long flags);
60.
61. struct dma_async_tx_descriptor *(*device_prep_slave_sg)(
62. struct dma_chan *chan, struct scatterlist *sgl,
63. unsigned int sg_len, enum dma_transfer_direction direction,
64. unsigned long flags, void *context);
65. struct dma_async_tx_descriptor *(*device_prep_dma_cyclic)(
66. struct dma_chan *chan, dma_addr_t buf_addr, size_t buf_len,
67. size_t period_len, enum dma_transfer_direction direction,
68. unsigned long flags);
69. struct dma_async_tx_descriptor *(*device_prep_interleaved_dma)(
70. struct dma_chan *chan, struct dma_interleaved_template *xt,
71. unsigned long flags);
72. struct dma_async_tx_descriptor *(*device_prep_dma_imm_data)(
73. struct dma_chan *chan, dma_addr_t dst, u64 data,
74. unsigned long flags);
75.
76. int (*device_config)(struct dma_chan *chan,
77. struct dma_slave_config *config);
78. int (*device_pause)(struct dma_chan *chan);
79. int (*device_resume)(struct dma_chan *chan);
80. int (*device_terminate_all)(struct dma_chan *chan);
81. void (*device_synchronize)(struct dma_chan *chan);
82.
83. enum dma_status (*device_tx_status)(struct dma_chan *chan,
84. dma_cookie_t cookie,
85. struct dma_tx_state *txstate);
86. void (*device_issue_pending)(struct dma_chan *chan);
87. };

2，struct virt_dma_cha 定义在文件 drivers/dma/virt-dma.h 中

 struct virt_dma_desc
 {
   struct dma_async_tx_descriptor tx;
   /* protected by vc.lock */
   struct list_head node;
 };

struct virt_dma_chan
{
   struct dma_chan chan;
   struct tasklet_struct task;
   void (*desc_free)(struct virt_dma_desc *);

   spinlock_t lock;
  /* protected by vc.lock */
   struct list_head desc_allocated;
   struct list_head desc_submitted;
   struct list_head desc_issued;
   struct list_head desc_completed;

   struct virt_dma_desc *cyclic;
};

chan:一个 struct dma_chan类型的发量，用于和 client 交互。
task:一个 tasklet，等待该虚拟 channel 的传输完成。
desc_allocated、desc_submitted、desc_issued、desc_completed:四个链表头，用于保存不同状态的虚拟 channel 描述符。

三，DMA controller 框架相关 API

1，struct dma_device 注册和注销：

struct dma_device 初始化完成后，调用 dma_async_device_register 向内核注册。注册成功后 dma_device 会放在一个名称为 dma_device_list 的全局链表上，以便后面使用。

int dma_async_device_register(struct dma_device *device);
void dma_async_device_unregister(struct dma_device *device);//注销函数

2，DMA cookie 表示 DMA engine 在数据传送中使用的一段连续内存。

static inline void dma_cookie_init(struct dma_chan *chan)
static inline dma_cookie_t dma_cookie_assign(struct dma_async_tx_descriptor *tx)
static inline void dma_cookie_complete(struct dma_async_tx_descriptor *tx)
static inline enum dma_status dma_cookie_status(struct dma_chan *chan, dma_cookie_t cookie, struct dma_tx_state *state)

dma_cookie_init:初始化 channel 中的 cookie、completed_cookie。
dma_cookie_assign:为指针的传输描述分配一个 cookie。
dma_cookie_complete:一个传输完成时,可调用该接口更新该传输对应channel的completed_cookie字段。
dma_cookie_status:获叏挃定 channel 挃定 cookie 的传输状态。

四，DMA client 驱动框架

从源和目标的不同可以把 DMA 划分为四类：内存到内存、内存到外设、外设到内存、外设到外设。因为内存可以使用 memcpy、memset 等操作，linux engine中把内存到内存返一部分分离出来单独提供了一套API-Async TX API。剩余的三类就共用一个结构Slave-DMA API。Slave指代client ：也就是DMA 使用者。应用层和驱动配合大致流程：FPGA-->产生一个DMA中断(pl中断)，唤醒读数线程，告诉驱动有数据需要传输-->应用层调用驱动申请一个合适的DMA通道-->应用层调用read函数(在read函数中完成dev->dmamem的传输)读取DMA(dmamem)数据缓存的数据到用户空间。

1，内核中DMA client相关数据结构

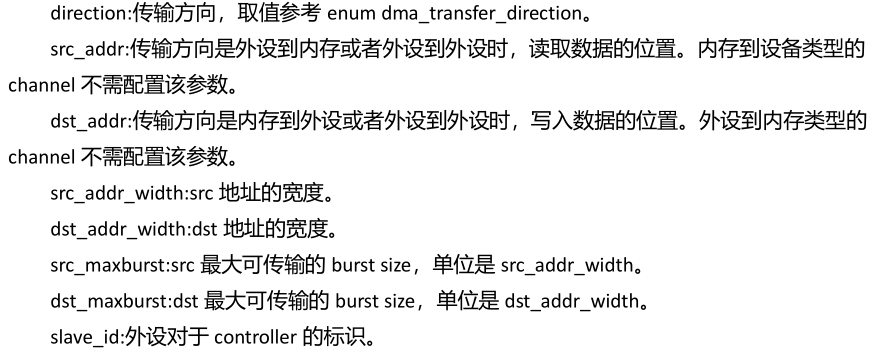

（1）struct dma_slave_config定义在 include/linux/dmaengine.h 中

struct dma_slave_config
{
   enum dma_transfer_direction direction;
   phys_addr_t src_addr;
   phys_addr_t dst_addr;
   enum dma_slave_buswidth src_addr_width;
   enum dma_slave_buswidth dst_addr_width;
   u32 src_maxburst;
   u32 dst_maxburst;
   bool device_fc;
   unsigned int slave_id;
};

（2）struct dma_async_tx_descriptor

struct dma_async_tx_descriptor
{
   dma_cookie_t cookie;
   enum dma_ctrl_flags flags; /*not a 'long' to pack with cookie*/
   dma_addr_t phys;
   struct dma_chan *chan;
   dma_cookie_t (*tx_submit)(struct dma_async_tx_descriptor *tx);
   int (*desc_free)(struct dma_async_tx_descriptor *tx);
   dma_async_tx_callback callback;
   void *callback_param;
   struct dmaengine_unmap_data *unmap;
   #ifdef CONFIG_ASYNC_TX_ENABLE_CHANNEL_SWITCH
   struct dma_async_tx_descriptor *next;
   struct dma_async_tx_descriptor *parent;
   spinlock_t lock;
   #endif
};

2，Slave-DMA API 的 DMA client实现步骤

5）等待传输结束
等徃传输可以通过回掉函数，也可以通过 dma_async_is_tx_complete 等函数数查询传输是否
完成。另外可以使用 maengine_pause、dmaengine_resume 函数，暂停、终止传输。

3，驱动代码

#include <linux/dmaengine.h>
#include <linux/dma-mapping.h>
#include <linux/types.h>
#include <linux/slab.h>
#include <linux/module.h>
#include <linux/init.h>
#include <linux/fs.h>
#include <linux/sched.h>
#include <linux/miscdevice.h>
#include <linux/device.h>
#include <linux/string.h>
#include <linux/errno.h>
#include <linux/types.h>
#include <linux/slab.h>
#include <linux/of_device.h>
#include <linux/async_tx.h>
#include <asm/uaccess.h>
#include <asm/delay.h>

#define DEVICE_NAME "ax_dma"

#define MAX_SIZE (512*64)

static char *src;
static char *dst;
dma_addr_t dma_src;
dma_addr_t dma_dst;

struct ax_dma_drv
{
    struct dma_chan *chan;
    struct dma_device *dev;
    struct dma_async_tx_descriptor *tx;
    enum dma_ctrl_flags flags;
    dma_cookie_t cookie;
};
struct ax_dma_drv ax_dma;

void dma_cb(void *dma_async_param)
{
    if(!memcmp(src, dst, MAX_SIZE))
    {
        printk("dma irq test ok\r\n");
    }
}

static int dma_open(struct inode *inode, struct file *file)
{
    printk("dma_open\r\n");
    return 0;
}

static int dma_release(struct inode *indoe, struct file *file)
{
    printk("dma_release\r\n");
    return 0;
}

static ssize_t dma_read(struct file *filp, char __user *buf, size_t size, loff_t *ppos)
{
    int ret = 0;
    printk("dma_read\r\n");

    ax_dma.tx = ax_dma.dev->device_prep_dma_memcpy(ax_dma.chan, dma_dst, dma_src, MAX_SIZE, ax_dma.flags);
    if (!ax_dma.tx)
    {
        printk(KERN_INFO "Failed to prepare DMA memcpy");
    }

    ax_dma.tx->callback = dma_cb;
    ax_dma.tx->callback_param = NULL;
    ax_dma.cookie = ax_dma.tx->tx_submit(ax_dma.tx);
    if (dma_submit_error(ax_dma.cookie))
    {
        printk("DMA tx submit failed");
    }
    dma_async_issue_pending(ax_dma.chan);

    return ret;
}

static struct file_operations ax_fops =
{
    .owner   = THIS_MODULE,
    .open    = dma_open,
    .read    = dma_read,
    .release = dma_release,
};

static struct miscdevice dma_misc =
{
    .minor = MISC_DYNAMIC_MINOR,
    .name  = DEVICE_NAME,
    .fops  = &ax_fops,
};

static int __init dma_init(void)
{
    int ret=0;
    dma_cap_mask_t mask;

    ret = misc_register(&dma_misc);
    if(ret)
    {
        printk("misc_register failed!\n");
        return 0;
    }
    printk("drv register ok\n");
    of_dma_configure(dma_misc.this_device, dma_misc.this_device->of_node, true);
    dma_misc.this_device->coherent_dma_mask = 0xffffffff;

    //源
    src = dma_alloc_coherent(dma_misc.this_device, MAX_SIZE, &dma_src, GFP_KERNEL);
    if (NULL == src)
    {
        printk("can't alloc buffer for src\n");
        return -ENOMEM;
    }
    //目标
    dst = dma_alloc_coherent(dma_misc.this_device, MAX_SIZE, &dma_dst, GFP_KERNEL);
    if (NULL == dst)
    {
        dma_free_coherent(NULL, MAX_SIZE, src, dma_src);
        printk("can't alloc buffer for dst\n");
        return -ENOMEM;
    }
    printk("buffer alloc ok\n");

    //初始化mask
    dma_cap_zero(mask);
    dma_cap_set(DMA_MEMCPY, mask);
    ax_dma.chan = dma_request_channel(mask, NULL, NULL);
    ax_dma.flags = DMA_CTRL_ACK | DMA_PREP_INTERRUPT;
    ax_dma.dev = ax_dma.chan->device;
    printk("chan request ok\n");

    //给源地址一个初值
    memset(src, 0x5A, MAX_SIZE);
    //给目标地址一个不一样的初值
    memset(dst, 0xA5, MAX_SIZE);

    return 0;
}

static void __exit dma_exit( void )
{
    dma_release_channel(ax_dma.chan);
    dma_free_coherent(dma_misc.this_device, MAX_SIZE, src, dma_src);
    dma_free_coherent(dma_misc.this_device, MAX_SIZE, dst, dma_dst);
    misc_deregister(&dma_misc);
}

//驱动入口函数标记
module_init(dma_init);
//驱动出口函数标记
module_exit(dma_exit);

/* 驱动描述信息 */
MODULE_AUTHOR("subomb");
MODULE_ALIAS("dma");
MODULE_DESCRIPTION("DMA driver");
MODULE_VERSION("v3.0");
MODULE_LICENSE("GPL");

4，DMA测试代码

#include <stdio.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <sys/ioctl.h>
#include <string.h>
#include "unistd.h"
int main(int argc, char **argv)
{
    int fd;
    char *filename;
    if(argc != 2)
    {
        printf("Error Usage\r\n");
        return -1;
    }
    filename = argv[1];
    fd = open(filename, O_RDWR);
    if (fd < 0)
    {
        printf("can't open %s\n", filename);
        return -1;
    }
    read(fd, NULL, 0);
    close(fd);
    return 0;
}
