一、用例图中的各种关系

a）参与者与用例间的关联关系：参与者与用例之间的通信，也成为关联或通信关系。

b）用例与用例之间的关系：包含关系（include）、扩展关系（extend）、泛化关系。

1.包含关系

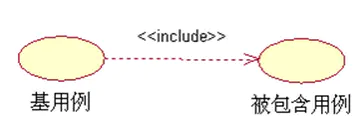

包含关系描述的是一个用例需要某种功能，而该功能被另外一个用例定义，那么在用例的执行过程中，就可以调用已经定义好的用例。表示符号：<<include>>

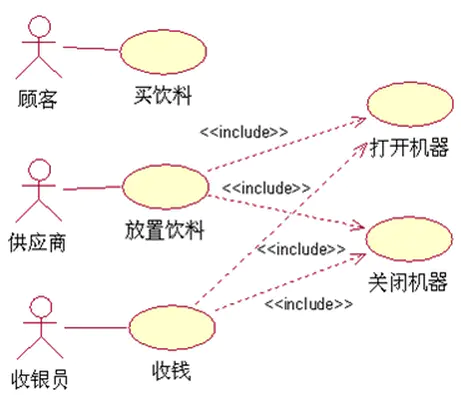

实例一

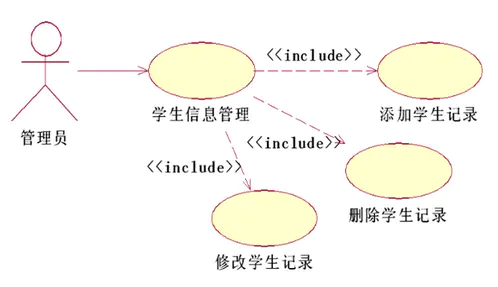

实例二

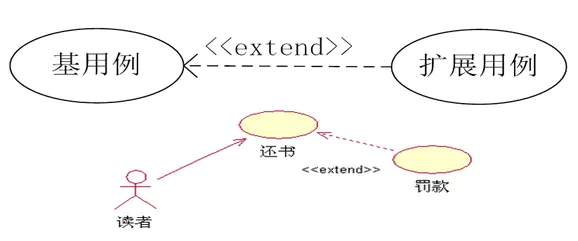

2.扩展关系

用一个用例（可选）扩展另一个用例（基本例）的功能，将一些常规的动作放在一个基本用例中，将可选的或只在特定条件下才执行的动作放在它的扩展用例中。表示符号：<<extend>>。



3.泛化关系

子用例继承了父用例所有的结构、行为和关系，是父用例的一种特殊形式。
