3D目标检测实战 | KITTI数据集可视化详解(附Python实现)

news2024/11/17 20:41:59

1 概述

KITTI数据集是一个广泛被用于研究和开发自动驾驶和计算机视觉算法的公开数据集，其数据格式详解请参考3D目标检测实战 | 图解KITTI数据集与数据格式

通过可视化KITTI数据集，可以验证和评估针对自动驾驶和计算机视觉任务的算法的性能。可以将算法应用于数据集中的图像、点云、车辆轨迹等数据，并直观地观察算法的输出结果，从而判断算法的有效性和准确性。同时，也有助于深入理解自动驾驶和计算机视觉任务所涉及的数据类型和结构，从而为算法设计和数据处理提供洞察和启发。

2 点云可视化

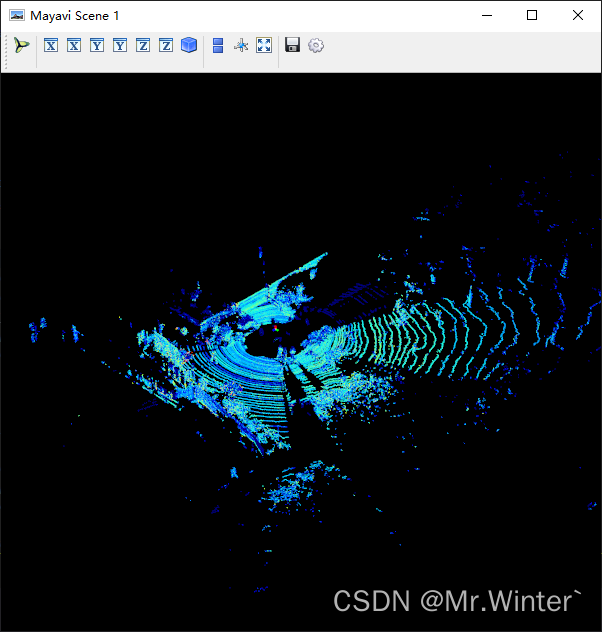

2.1 原始点云

核心代码如下所示：

def drawPointCloud3d(self, pts_lidar: np.ndarray, fig: mlab.figure=None, bgcolor: tuple=(0, 0, 0),
    fgcolor: tuple=(1.0, 1.0, 1.0), show_intensity: bool=False, size: tuple=(600, 600)) -> mlab.figure:
	if not isinstance(pts_lidar, np.ndarray):
	    pts_lidar = pts_lidar.cpu().numpy()

	if fig is None:
	    fig = mlab.figure(figure=None, bgcolor=bgcolor, fgcolor=fgcolor, engine=None, size=size)

	if show_intensity:
	    mlab.points3d(pts_lidar[:, 0], pts_lidar[:, 1], pts_lidar[:, 2], pts_lidar[:, 3],
	        mode='point', colormap='jet', scale_factor=1, figure=fig)
	else:
	    mlab.points3d(pts_lidar[:, 0], pts_lidar[:, 1], pts_lidar[:, 2],
	        mode='point', colormap='jet', scale_factor=1, figure=fig)

	return fig

可视化如下

在这里插入图片描述

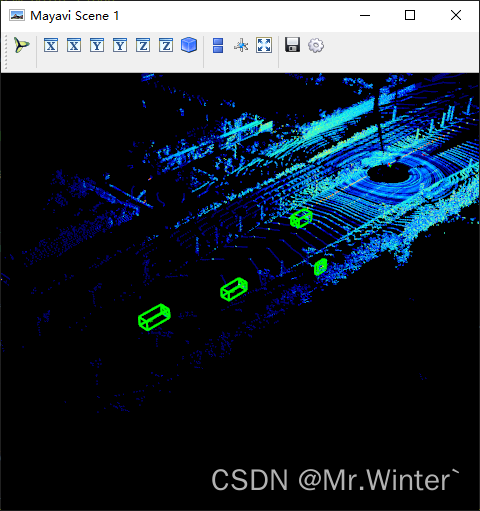

2.2 3D检测框+点云

核心代码如下所示：

pts_lidar = d.getLidar(d.index_sample_list[index])
gt_boxes3d = d.infos[index]['annos']["gt_boxes_lidar"]
name = d.infos[index]['annos']["name"]
fig = V.drawPointCloud3d(pts_lidar, show_intensity=True)
V.drawBoxes3dInLidar(gt_boxes3d, fig, cls_type=name)
V.show()

可视化如下

在这里插入图片描述

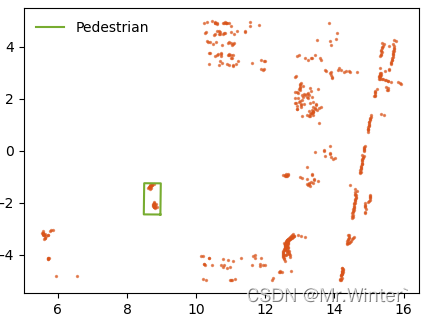

2.3 点云鸟瞰视图BEV

核心代码如下所示：

pts_lidar_slice = d.getSlicePointCloud(d.index_sample_list[index], 0.25, 0.2, [(0, 20), (-5, 5), (-3.5, 0.6)])
gt_boxes3d = d.infos[index]['annos']["gt_boxes_lidar"]
name = d.infos[index]['annos']["name"]
V.drawBoxes3dProjectedInBev(pts_lidar_slice, gt_boxes3d, name)

可视化如下

在这里插入图片描述

3 图像可视化

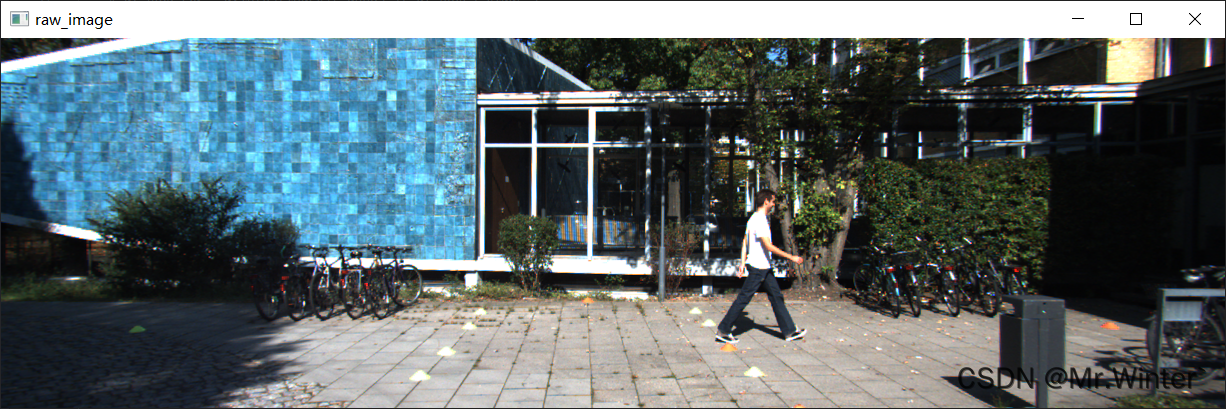

3.1 原始图像

核心代码如下所示：

img, _ = d.getImage(d.index_sample_list[index])
V.drawImage(img)

可视化如下

在这里插入图片描述

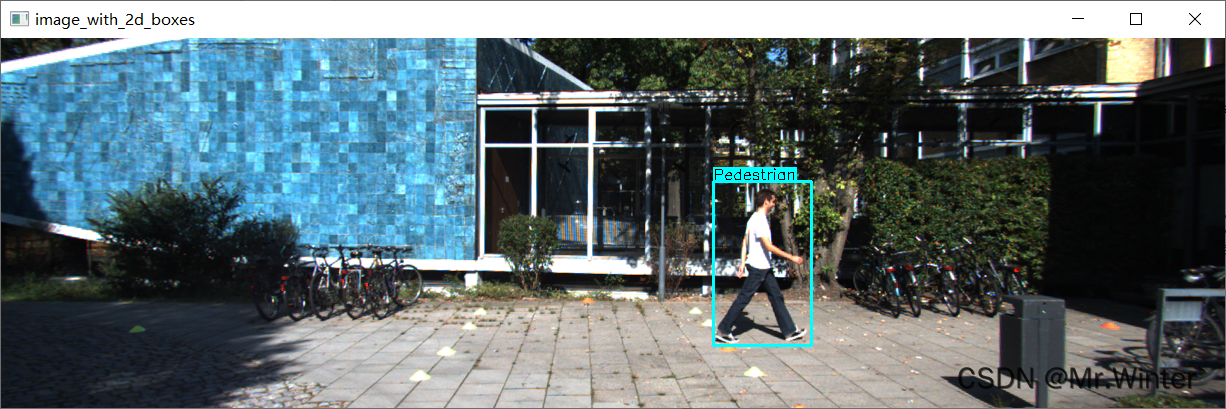

3.2 2D检测框+图像

核心代码如下所示：

img, _ = d.getImage(d.index_sample_list[index])
gt_boxes2d = d.infos[index]['annos']["bbox"]
name = d.infos[index]['annos']["name"]
V.drawBoxes2dInImage(gt_boxes2d, img, cls_type=name)

可视化如下所示

在这里插入图片描述

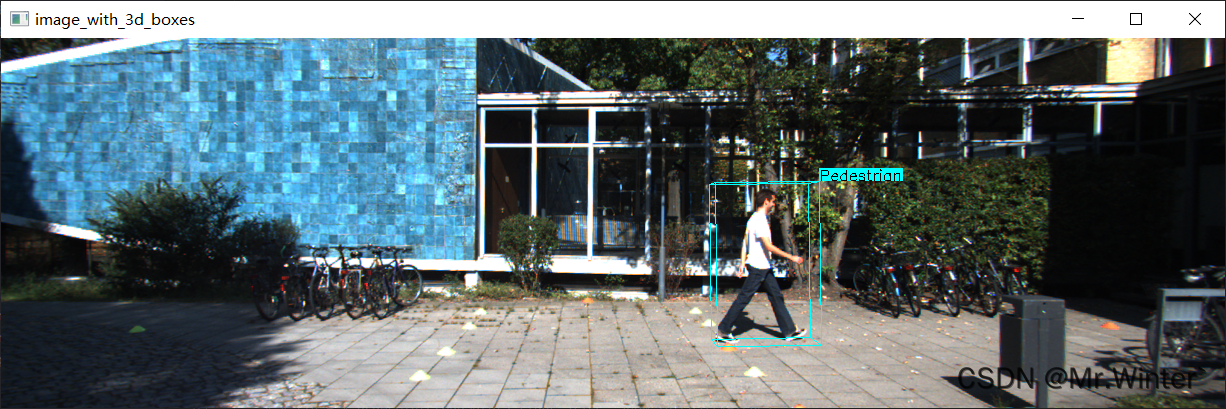

3.3 3D检测框+图像

核心代码如下：

img, _ = d.getImage(d.index_sample_list[index])
gt_boxes3d = d.infos[index]['annos']["gt_boxes_lidar"]
name = d.infos[index]['annos']["name"]
V.drawBoxes3dInImage(gt_boxes3d, img, d.getCalib(d.index_sample_list[index]), cls_type=name)

可视化如下所示

在这里插入图片描述

3.4 点云-图像对齐

核心代码如下：

img, _ = d.getImage(d.index_sample_list[index])
pts_lidar_fov = d.getFovPointCloud(d.index_sample_list[index])
V.drawLidarInImage(pts_lidar_fov, img, d.getCalib(d.index_sample_list[index]))
